石家庄介质损耗测试仪高速采样信号仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。?多重保护可靠仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器、可靠。仪器还具备设置接地检测功能，确保不接地设备不允许操作启动测试。现场误接电源380V，具有报警功能，可保护仪器不损坏。?CVT测试一步到位该仪器还可以测试全密封的CVT（电容式电压互感器）C1、C2的介损和电容量，实现了C1、C2的同时测试。该仪器还可以测试CVT变比和电压角差。?LCR全自动测量全自动电感、电容、电阻测量，角度显示。二、工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图2—1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。

<石家庄>天正华意电气设备有限公司

石家庄介质损耗测试仪时间设置从主菜单左上角的“时间设置”小方格直接点击进入时间设置子菜单（如图5—4）。栏是年、月、日，第二栏是时、分、秒；需要调整哪项数值，只需点击对应后面的数字，即可弹出一个虚拟数字键盘，从键盘输入需要修改到的数值即可。如键盘挡住需要修改的项目点击键盘右下角的“关闭”即可关闭键盘。用户调整完成后按“保存并退出”键即可保存并返回主界面。如不想保存本次修改数据，可点击“放弃并退出”即可保留原来的时间数据部保存本次修改值。图 5-4六 参考接线（具体接线请参阅相关规程）注意：1、高压必须为正弦波，使用串联谐振的方式提供高压。2、在启动之后的测试过程中请保持高压电压稳定以及频率固定不变，否则将会导致测试结果不正确。3、有高压时，严禁人员接触测试主机。4、测试完成后确保高压已经断开，并使用放电棒或接地线触碰高压盒验证没有高压之后才允许拆测试线。

石家庄介质损耗测试仪尊敬的用户：感谢您选择了绝缘油体积电阻率测试仪！为方便您尽早尽快地熟练操作本仪器，我们特随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的信息。在次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品，并且可以延长该仪器的使用寿命。 在编写本手册时，虽然我们本着科学和严谨的态度进行了工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必于百忙之中抽时间，尽快设法告知我们，并烦请监督我们迅速改正错误！本公司全体职员将不胜感激！本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。我们希望本仪器能使您的工作变得轻松、愉快，愿您在繁忙的工作之中体会到办公自动化的轻松而美好的感觉！当您对本公司仪器感到满意时，请向您的朋友！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！ 一

<石家庄>天正华意电气设备有限公司
石家庄油水溶性酸测定仪 定制-油水溶性酸测定仪 厂家 <石家庄>天正华意电气设备有限公司

石家庄介质损耗测试仪相关参数设置好了后长按“启动测试”单，进入测试菜单。测试过程中电压值一项是根据先前所选择的测试电压平滑上升至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的测试频率自动变频到各相应的频率进行测试，测试完成后自动显示测试结果(如图5—4)；测试结果自动保存，可点击“打印”按钮打印本次测试结果。注 意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。5.3、CVT测试※ CVT分别测试：单独测试C1或C2。图 5—5 图 5—6图 5—7首先根据相应的接线提示接好仪器外部的连线，然后点击主界面“CVT测试”选项，进入下一级CVT测试菜单（如图5—5）。然后可以点击“参数设置”进去设置菜单选择“CVT分别测试”（如图5—6）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回CVT测试界面，点击“取消”则不保存本次修改并返回CVT测试界面。相关参数设置好了后长按“启动测试”单，进入测试菜单（如图5—7）。测试过程中电压值一项是根据先前所选择的测试电压平滑至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的干扰频率自动变频到相应的频率进行测试，测试完成后自动显示测试结果（如图5—8）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。CVT分别测试注意 : 外屏蔽应悬空，不允许放置地上使用，尽量减小HV线与地之间的分布阻容参数，否则其对地附加介损会引起误差。VT同时测试：同时测试C1和C2。首先根据相应的接线提示接好仪器外部的连线，然后点击主界面“CVT测试”选项，进入下一级CVT测试菜单（如图5—9）。

石家庄介质损耗测试仪概述介损测试仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。仪器采用中文菜单操作，微机自动完成全过程的测量。该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。该仪器可用正、反接线方法测量不接地或直接地的高压电器设备，同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、。本仪器设有以下保护功能：·高压短路保护·CVT过压保护·仪器接地不好保护二、工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路（Cx），如图1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。

<石家庄>天正华意电气设备有限公司

石家庄介质损耗测试仪 仪器出现故障时，关闭电源开关，等待一分钟之后再检查。三、性能特点1、仪器采用傅立叶变换数字滤波技术，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。2、仪器采用了变频技术来现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。3、使用全触摸超大液晶显示器，操作简单。全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测量。4、存储数据：内部配备有日历芯片和大容量存储器，能将检测结果随时保存，随时可以查看历史记录，并可以打印输出。当前时间和存储时间都能随时显示和打印。5、科学先进的数据管理：仪器数据可以通过U盘导出，可在任意一台PC机上通过专用软件，查看和管理数据。6、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。8、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV反接线介损测量10、能够做交流耐压试验。

<石家庄>天正华意电气设备有限公司

石家庄介质损耗测试仪．为保证测量精度，特别当小电容量试品损耗小时，一定要保证被试设备低压端（或二次端）绝缘良好，在相对湿度较小的环境中测量；8．在进行大电容试品实验时，仪器的接地与被试品接地，不应该在同一接地点，以防接地放电时反击电压或者流动波影响仪器的；9．仪器自带有升压装置，应注意高压引线的绝缘距离及人员；10．仪器应可靠接地，接地不好可能引起机器保护或造成危险。11．仪器启动后，除特殊情况外，不允许突然关断电源，以免引起过压损坏设备；12．仪器所配（HVx）专用高压电线虽出厂时已检测合格，但测量时仍需远离人体及低压测试线（Cx）；高压芯线与高压屏蔽线均不允许接地和测试回路的低电位部分。CX输入线的芯线和屏蔽线均不允许接触测试回路的带高压部分。13．仪器应注意防潮，防剧烈振动；14．当现场干扰较大，用单频无法得到确定结果时，应使用异频测量，其它情况应使用单频测量。15．当发出测量指令后，较长时间（1分钟）屏幕上不出现测量结果，有可能是试品电容太大或死机造成，重新开机后降低测量电压再测。16．试品短路将无法测量，仪器自动保护。17．打印机头上方出纸口处伸出一段时，按一下按键停止走纸。打印纸允许往外拉。

石家庄油水溶性酸测定仪 定制-油水溶性酸测定仪 厂家 <石家庄>天正华意电气设备有限公司

石家庄介质损耗测试仪尊敬的用户：感谢您选择了绝缘油体积电阻率测试仪！为方便您尽早尽快地熟练操作本仪器，我们特随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的信息。在次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品，并且可以延长该仪器的使用寿命。 在编写本手册时，虽然我们本着科学和严谨的态度进行了工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必于百忙之中抽时间，尽快设法告知我们，并烦请监督我们迅速改正错误！本公司全体职员将不胜感激！本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。我们希望本仪器能使您的工作变得轻松、愉快，愿您在繁忙的工作之中体会到办公自动化的轻松而美好的感觉！当您对本公司仪器感到满意时，请向您的朋友！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！ 一

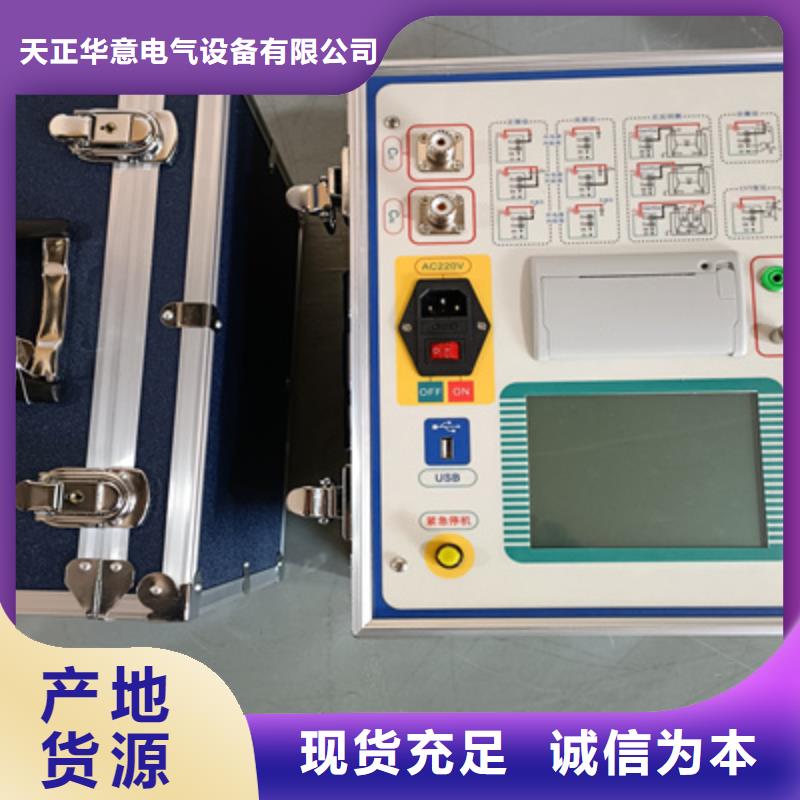

石家庄介质损耗测试仪反复进行多次测量，经过排序选择一个中间结果。测量结束，测量电路发出降压指令变频电源缓速降压到0。三、主要技术参数1、高压输出： 0.5 ～10kV，每一档增加500V，共有二十档，容 量：1500VA2、准 确 度： tgδ: ±(读数＊1％＋0.06％)Cx: ±(读数＊0.5％＋5PF)3、分 辨 率： tgδ：0.001％ Cx：0.001pF4、测量范围： 0.001％ ＜ tgδ ＜ 内施高压：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高压：3pF～1.5μF/10kV 60pF～30μF/0.5kV5、具有CVT变比测量功能，可测量CVT变比、极性和相位误差。CVT变比测量：变比测量精度：±读数×1％ 变比测量范围：10～99999相位测量精度：±0.1°??????? 相位测量范围：0～359.9° 6、电 源： AC 220V士10％ 50士1Hz7、测量方式：a.单频：45Hz、50Hz、55Hz、60Hz、65Hzb.异频：45/55Hz、55/65Hz、47.5/52.5Hz 自动双变频 8、谐波适应： ≤3％9、使用条件： -15℃－50℃ 相对湿度＜80％ 10、外型尺寸： 460（L）×345（W）×345（H）11、重 量： 35 kg四、仪器面板1、控制面板图（图 2）及高压背板图（图3）图(2)图（3）CX试品输入：正接线时输入试品电流，正接线时芯线（红夹子）接试品低压信号端，如果试品低压端有屏蔽极可接屏蔽线（黑夹子），无屏蔽时，可悬空。反接线时，CX试品输入线不接或悬空。测量接地：它同外壳连在一起，在正、反两种测量过程中，仪器都应可靠独立接地。应仔细检查接地导体不能有油漆或锈蚀，否则应将接地导体刮干净，并保证零电阻接地。接地不良可能引起误差或数据波动，严重时，呈带高压开路可能引起危险。内高压允许：打开此开关，仪器有高压输出。

<石家庄>天正华意电气设备有限公司

石家庄介质损耗测试仪时间设置从主菜单左上角的“时间设置”小方格直接点击进入时间设置子菜单（如图5—4）。栏是年、月、日，第二栏是时、分、秒；需要调整哪项数值，只需点击对应后面的数字，即可弹出一个虚拟数字键盘，从键盘输入需要修改到的数值即可。如键盘挡住需要修改的项目点击键盘右下角的“关闭”即可关闭键盘。用户调整完成后按“保存并退出”键即可保存并返回主界面。如不想保存本次修改数据，可点击“放弃并退出”即可保留原来的时间数据部保存本次修改值。图 5-4六 参考接线（具体接线请参阅相关规程）注意：1、高压必须为正弦波，使用串联谐振的方式提供高压。2、在启动之后的测试过程中请保持高压电压稳定以及频率固定不变，否则将会导致测试结果不正确。3、有高压时，严禁人员接触测试主机。4、测试完成后确保高压已经断开，并使用放电棒或接地线触碰高压盒验证没有高压之后才允许拆测试线。

石家庄介质损耗测试仪锂电池供电手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。?U盘存储本机存储的数据可以通过USB接口保存至U盘中。二 工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图2—1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。图 2—1 测量原理图三 主要技术参数1使用条件-15℃∽40℃RH＜80％2标准电容tgδ: ＜0.005％Cn: 99.46PF耐压电压: 12KV3分 辨 率 介损tgδ: 0.001％电容量Cx: 0.001pF频率f：0.001Hz4精 度 介损△tgδ:±(读数＊1.0％＋0.040％)电容量△C x :±(读数＊1.0％＋1.00PF)频率 △f :±(读数＊1.0％＋0.10Hz)5测量范围介损tgδ无限制电流I20uA ≤ I ≤ 15A电压HV1KV ≤ HV ≤ 12KV频率 f30Hz ≤ f ≤ 300Hz6手持终端锂电池7800mAh锂电池7充电器DC12.6V 3000mA8显示方式7寸800＊480彩色液晶显示屏9操作方式工业级电容式触摸屏10手持终端尺寸(mm)270(L)×160(W)×65(H)11测试主机尺寸(mm)220(L)×180(W)×350(H)12存储器大小200 组 支持U盘数据存储13重量（手持终端）1.5Kg14重量（测试主机）5.5Kg

<石家庄>天正华意电气设备有限公司

石家庄介质损耗测试仪（动作要慢一些，防止动作太快，排气不及时，使油样溢出），接好测量信号线和温度信号线，点击图3中的自动测试，进入图6界面和图7界面，一般测油是都按照规程90℃测量，同样也可以选择立即测试，在当前温度下测量。8、点击图3中的数据查询，进入图8界面，点击上页和下页进行翻阅，也可以点击打印，对数据进行打印；还可以点击删除键对数据进行删除，按退出键退回到主界面。图8七、注意事项1.遵守高压试验工作规程。2.因仪器内部有高压及高温，在工作过程中，禁止打开油杯罩。3.仪器在使用过程中要可靠接地。4.要注意仪器使用环境的清洁。5.油杯安装和清洗应严格按规定进行，否则将造成油杯放电，致使仪器无法正常工作。6.保险管损坏，必须更换相同规格保险管。九、仪器的成套性1. 主机壹台2.油杯 壹套3. 滲油杯壹个4. 油杯托架壹个5. 玻璃注射器壹支6.测试线 壹条7. 温度传感器壹条8. 电源线壹条9. 合格证一份10. 说明书 壹本11. 出厂检验报告 壹张12.保险管（5A）贰支13.打印纸卷贰卷十、售后服务：仪器自购买之日起一年内，属产品质量问题免费保修，终身提供维修和技术服务。如果发现仪器状况不正常或有故障出现，请您速与我公司联系，以便为您安排便捷有效的处理方案。

<石家庄>天正华意电气设备有限公司 石家庄油水溶性酸测定仪 定制-油水溶性酸测定仪 厂家
<石家庄>天正华意电气设备有限公司

石家庄介质损耗测试仪油杯简介1.油杯结构图二 油杯结构图①油杯杯体，测量加压极油隙③油杯内电极，测量测试极 内电极固定钮⑤油杯内电极，测量屏蔽极 ⑥测试端⑦温度接口2.油杯技术标准油杯采用三极式结构，完全符合GB/T 5654-2007标准，极间间距2mm，可杂散电容及泻漏对介损测试结果的影响。3.油杯使用?装入油杯：将油杯平稳放入仪器加热炉内，保证油杯底部接触良好，以便有良好电接触和热接触，装入后应将测试线接好，黑色线是信号测试线，白色是温度测量线?取出油杯：必须在断电情况下，先取下短的黑色、白色测量线后直接将油杯取出。4.拆装油杯电极将内电极固定钮④旋松后可将内电极全部取出；同样，装入内电极后应将内电极固定钮④旋紧。5.装入油样将取出内电极的后油杯杯口朝上，然后将其向下轻斜约60度左右，再将装有40ml被试油样的量杯的杯口边缘碰到油杯杯口内壁，接着量杯慢慢轻斜，缓慢将油倒入， 注意尽可能不要在油中夹入气泡；完成后便可将内电极慢慢装入油杯，然后打拧好内电极固定钮，再将整个装完油的油杯放入主机静止15分钟（这样可很好的将大部分气泡排出；如不静止，将直接影响设备加压情况以及数据的准确）；就可以运行主机。注意：内电极系非常精密部件，取出、装入时一定动作缓慢，平稳，内外电极间不要碰撞，以防破坏表面，导致整个油杯报废；6.油杯清洗?彻底清洗：测量前，应对油杯进行的清洗，这一步骤非常重要。因为绝缘油对极微小的污染都有极为敏感的反应。

石家庄油水溶性酸测定仪 定制-油水溶性酸测定仪 厂家

石家庄介质损耗测试仪反复进行多次测量，经过排序选择一个中间结果。测量结束，测量电路发出降压指令变频电源缓速降压到0。三、主要技术参数1、高压输出： 0.5 ～10kV，每一档增加500V，共有二十档，容 量：1500VA2、准 确 度： tgδ: ±(读数＊1％＋0.06％)Cx: ±(读数＊0.5％＋5PF)3、分 辨 率： tgδ：0.001％ Cx：0.001pF4、测量范围： 0.001％ ＜ tgδ ＜ 内施高压：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高压：3pF～1.5μF/10kV 60pF～30μF/0.5kV5、具有CVT变比测量功能，可测量CVT变比、极性和相位误差。CVT变比测量：变比测量精度：±读数×1％ 变比测量范围：10～99999相位测量精度：±0.1°??????? 相位测量范围：0～359.9° 6、电 源： AC 220V士10％ 50士1Hz7、测量方式：a.单频：45Hz、50Hz、55Hz、60Hz、65Hzb.异频：45/55Hz、55/65Hz、47.5/52.5Hz 自动双变频 8、谐波适应： ≤3％9、使用条件： -15℃－50℃ 相对湿度＜80％ 10、外型尺寸： 460（L）×345（W）×345（H）11、重 量： 35 kg四、仪器面板1、控制面板图（图 2）及高压背板图（图3）图(2)图（3）CX试品输入：正接线时输入试品电流，正接线时芯线（红夹子）接试品低压信号端，如果试品低压端有屏蔽极可接屏蔽线（黑夹子），无屏蔽时，可悬空。反接线时，CX试品输入线不接或悬空。测量接地：它同外壳连在一起，在正、反两种测量过程中，仪器都应可靠独立接地。应仔细检查接地导体不能有油漆或锈蚀，否则应将接地导体刮干净，并保证零电阻接地。接地不良可能引起误差或数据波动，严重时，呈带高压开路可能引起危险。内高压允许：打开此开关，仪器有高压输出。
