辽阳高低压开关柜通电试验台尊敬的顾客感谢您购买本公司TH-III型高低压测试通电台。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！版权声明青岛天正华意电气设备有限公司版权所有，并保留对本手册及本声明的终解释权和修改权。本手册的版权归青岛天正华意电气设备有限公司所有。未得到青岛天正华意电气设备有限公司的书面许可，任何人不得以任何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、翻译成其它语言、将其全部或部分用于商业用途。免责声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。武汉钰恒电力设备有限公青岛天正华意电气设备有限公司在编写该手册的时候已尽努力保证其内容准确可靠，但青岛天正华意电气设备有限公司不对本手册中的遗漏、不准确或错误导致的损失和损害承担责任。

辽阳高低压开关柜通电试验台 操作说明以检验单相交流电压表为例：1、接通输入电源AC380V2、检查并确认接线是否，接通总电源开关3、将调压器回零，并按“合闸”钮4、再按面板上交流操作电压的“合闸”钮，缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。5、试验完毕后，先按面板上交流操作电压的“分”钮。然后，断开总电源开关六、使用方法：1、将“AC380V电源输入”接入到三相四线电网中，将地线接入大地网中，决不可将地线接入到零线或是接入到其他设备的外壳上，这样将会给之后的测试工作带来很大的危险，众所周知，在设备发生故障或设备外壳带电后，操作人员若接触带电体如同接入380V电网，若接地不良或没有接地，将会失去对操作人员的保护，使操作人员如同接入到380V电网一样危险，会对操作人员造成很大的伤害，严重的会造成人员死亡。所以在使用之前一定要检查接地线是否接触良好，接入的地网是否是真正的与大地相连。为了您的，请严格按照要求操作。

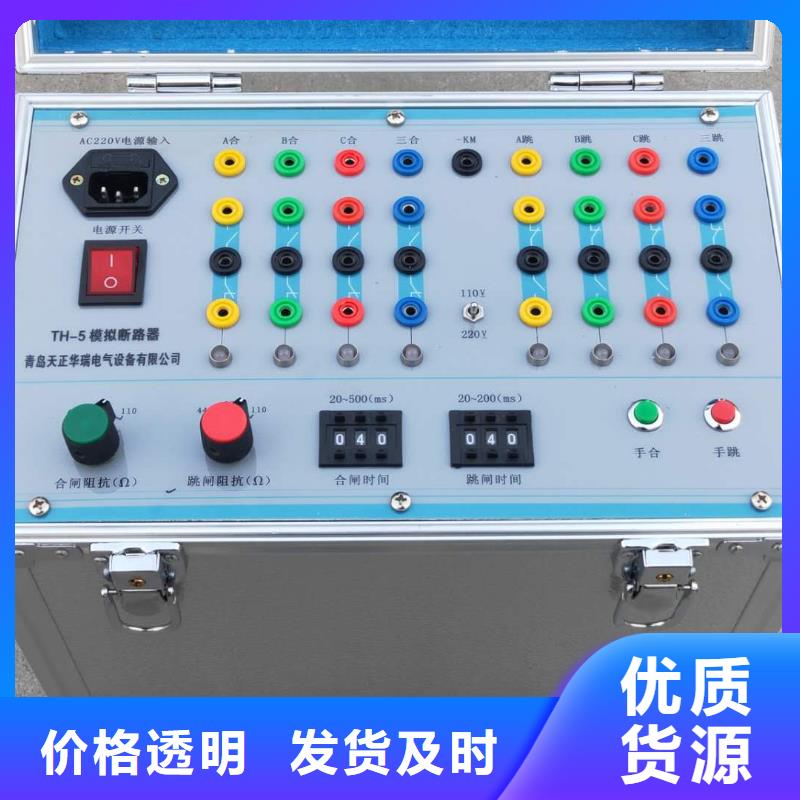

辽阳高低压开关柜通电试验台指示灯： ①电源指示灯 模拟断路器上电后，电源指示灯亮，说明系统电源正常 ②运行指示灯 模拟断路器上电后，运行指示灯亮。说明系统运行正常。 ③状态指示灯 该灯在模拟断路器在状态发生变化时瞬间闪烁一下。 ④跳闸指示灯 模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相 ⑤合闸指示灯 模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相 2．操作方法 本装置 和继电保护测试装置配合使用。 （1）具体操作方法如下： ①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。 ②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。 ③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。 ④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。 ⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。 （2）单路应用接线图上例接线为继电保护测仪与模拟断路器单路配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。 双路使用说明 Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。

辽阳高低压开关柜通电试验台 在接入AC380V电源时，应先切断电源，待线接好后再合上电源，同时要注意，接线时，双手一定不能碰导线的金属部分，这样会造成触电。正确的做法是先切断总电源，保证导线不带电的情况下将导线与电源可靠的连接，连接完后人员均不要再碰导线，更不要接触没有绝缘的金属部分。3、根据开关柜不同的种类，将开关柜中的各合闸，分闸或者是各种需要电源的装置用导线与开关柜通电试验台相连，连接完后再合上总电源开关，同时合上相应的交流或直流或是电流输出开关，调节调压器手柄，输出电压就慢慢上升，达到需要后停止上升，开始对待出厂的开关柜做各种测试。具体这样描述，如果要产生三相交流250V，则按如下步骤进行：1)合上总电源开关，按下总回路控制的合闸按钮，此时合闸灯亮，再按下交流操作电压控制的合闸，此时交流操作电压控制的合闸灯亮，此时后出线板中的交流操作电压就有输出电压了，如需要电压为250V，只要调节调压器，使电压为250V即可。2)如果要输出三相10A的电流，操作方法如下：3)先将通电试验台上的线与开关柜的电流互感器二次侧的线相连，按下总回路控制的合闸按钮，此时合闸灯亮，再按下三相电流控制的合闸按钮，此时三相电流控制的合闸灯亮，此时后出线板中的三相电流就有电流输出了，如需要电流为10A，只要调节调压器，使输出电流为10A即可。4)另外两个通道操作方法相同。4、后出线板上的固定输出是指输出电压为固定值，只要输入电压不变，输出电压就不会改变。5、设备内部有三个保险，若插上总电源后，电压表无显示或出现过载的情况后均可能是保险烧坏，只要换上相同规格的即可。但如果更换过大的保险是很危险的，这会造成设备的损坏。。6、试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线说明书

辽阳高低压开关柜通电试验台PC机联机使用方法1. 仪器与PC机联机图10仪器与PC机之间通过RS232线相连。如果PC机不带串口，本公司将提供USB-RS232连接线。2. PC机软件配置将光盘打开后，可以看到一个“上位机”文件夹，将其拷贝到PC机的根目录中，打开此文件夹，如图11：图11其中“ZKC.exe”是本系统的主执行文件，“DATA”文件夹为试验数据目录，试验数据以时间为文件名存储。导出的EXCEL格式的数据也放在此文件夹。双击“ZKC.exe”执行文件，打开主界面，如图12：图12 PC主界面3．软件使用（1）打开文件：打开以前的数据文件，可以添加试验记录，或进行打印。（2）保存文件：保存试验数据为数据文件，可以在PC机存储。（3）导出EXCEL：可以导出当前的数据为EXCEL文件，文件内容如图13：图13（4）打印预览：可以查看当前试验数据的报表，如图14：图14（5）试验界面：进行与仪器联机，进行试验操作，并导入试验数据。（6）退出系统：可以退出本系统软件。（7）打开“帮助”菜单，选择“帮助文档”可以打开帮助文档的电子版。4. 试验方法打开“试验界面”，如图15：图15 试验界面（1）一个试验数据文件只包含一个直流断路器的试验数据，因此额定电流是不变的，试验首先设置额定电流。额定电流改变，将认为已经更换了新的直流断路器，系统将会清空以前的试验记录。（2）按“动作显示”将显示本直流断路器的安秒动作试验数据，左边是数据形式，右边为数据曲线。
