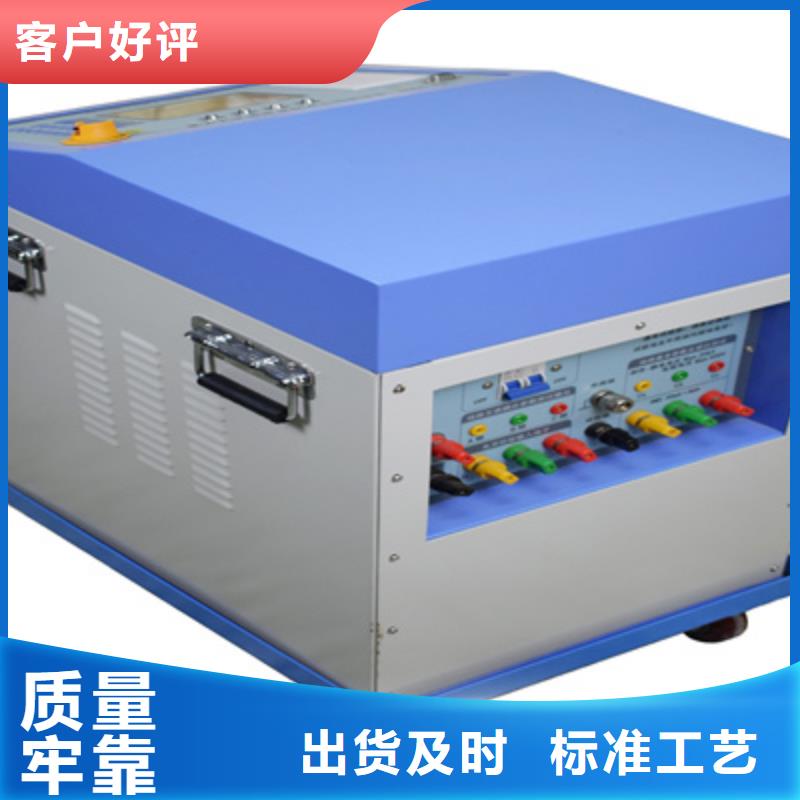

?济南异频线路参数测试仪操作简单外部接线简单，正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就可以完成全部的测量；解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；避免因改接线时感应电压对实验人员的伤害。?海量数据存储仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。?全触摸超大液晶显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都非常清楚，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。仪器整体外观图图1-1 仪器外观二 主要技术参数1使用条件-20℃ ~ 50℃RH＜80％2抗干扰原理变频法3电 源AC 220V±10％允许发电机4电源输出输出电压AC300V电压精度0.5％电流精度0.5％输出电流8A输出频率45Hz、55Hz5测量范围电容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ ＋180°6测量分辨率电容0.0001μF阻抗0.0001Ω阻抗角0.0001°7测量准确度电容： ≥1μF时，±1％读数±0.01μF；＜1μF时，±2％读数±0.01μF；电阻： ≥1Ω时，±1％读数±0.01Ω；＜1Ω时，±2％读数±0.01Ω；阻抗角： ±0.2°（电压＞1.0V）； ±0.3°(电压:0.2V~1.0V)；8干扰电流小于40A9尺寸 重量435＊330＊390（主机） 11kg435＊330＊390（电源箱） 46kg10存储器大小200 组 支持U盘数据存储三 面板说明图3-1仪器面板指示图1、紧急停止按键2、系统复位按键3、USB接口4、液晶触摸显示屏5、测试电源输出（A、B、C、N）插孔（电流测量端子）6、电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）7、测量输入保险管8、输入电源开关9、电源输入插座（AC220）10、打印机3.1、紧急停止按键安装位置：

济南接地断线故障定位仪-接受定制

济南异频线路参数测试仪可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:2.3操作步骤步：确认故障线路已经停电（可用信号采集器和信号接收定位器检测）第二步：用信号源（信号发生装置）向故障线路注入检测信号第三步：用信号采集器和信号接收定位器根据二分法检测信号第四步：确定故障点三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量： 360g

济南异频线路参数测试仪工作界面如图八所示：7.如要调出此次存入的波形或以前存入的波形资料，按动屏幕上的“打开文件”键，屏幕中间将弹出“打开文件”界面，选择所需调出的文件名，点击打开键便能调出所需文件波形。工作界面如图九所示。8.测试完毕，如需结束此次工作，直接点击屏幕上右下角的“退出”键。屏幕回到桌面界面，按计算机正常程序关机即可。9.“波形对比”的应用有时为了更好地判断故障波形和帮助对此次所测得的波形分析，需要将上次测的波形与此次所测得的波形进行同屏对比。从两次测得的波形对比中找出变化的规律。防止或减少错判和误判。“波形对比”的操作方法如下：假设已经测得的结果和波形用触摸笔点击界面的“波形对比”。屏幕弹出“请输入或选择要比较的文件名”二级菜单。在图十一中的界面，点击二级菜单中的“选择”键，又弹出二级菜单“打开-数据信息框中显示当前选中文件的参数信息”，用触摸笔选中要进行对比的文件。如图十二。在上述操作的基础上，点击图十三中的“打开”键，又弹出“请输入或要比较的文件名”。如图十四所示。此时点击“比较”键，就可在屏幕上显示上下两个测试波形，上波形是当时采集到的波形，下波形是从历史（或上次）测试后存储的波形。如图十五所示。这时就可以进行波形比较了。10.“打印波形”“打印波形”功能主要用于撰写测试报告时，通过外接打印机输出一份测试结果报告。从此报告中可以形象直观地一目了然知道此次测试的波形和故障距离。相当于一份简明的测试报告。“打印波形”页面如图十六所示。以测试结果图十为例说明“打印波形”的操作过程。在图十中，用触摸笔点击“打印波形”模拟键，界面立即弹出“打印波形”界面。

<济南>天正华意电气设备有限公司

济南异频线路参数测试仪装置自动进行自检，在装置状态条（“TH-ZJD”条）处显示装置信息：（1）正常时显示TH-ZJD；（2）定值错误时显示为：定值错误。在系统状态条（“系统运行正常”条）处显示系统信息：（1）发生接地时显示：系统接地；（2）发生谐振时显示：系统谐振；（3）发生PT断线时显示为：PT断线；5.2.1主菜单由正常界面按“确认”键，进入主菜单界面。用“上”，“下”键选择菜单，按“确认”键进入相应菜单。按“取消”键，退出主菜单界面，回到正常界面。主菜单如图5.3所示：图5.35.2.2运行菜单运行功能菜单，是为运行人员准备的操作菜单。它只能修改部分参数，和浏览一些必要的参数及运行状态。按“确认”键进入运行菜单，界面如图5.4，5.5所示：图5.4 图5.5使用面板上的方向键( “” “”以下简称“方向键”)选择菜单，把光标移到相应的菜单项按“确认”键进入相应的菜单项：a) “接地故障追忆”：可显示近20次接地故障信息。失电后记录不丢失。接地故障信息显示如图5.6 、5.7所示：图5.6 图5.7母线号：接地线路所在的母线号。母线电压：接地线路所在的母线电压。接地线路：接地线路或母线的名称代码，以及接地相（在有相电压板的条件下）。开始时间：接地线路发生接地时的日期和时间。结束时间：接地线路结束接地时的的日期和时间。信息序号：左下角记录的信息总数量，和当前的记录号，值为20，记录近所发生的接地开始，终止信息。进入菜单时，弹出的为近的记录信息。打印接地记录：对当前记录进行打印。键盘操作：使用“→”“←”方向键可选定查看一条接地记录，使用“↑”“↓”方向键可翻页查看本条记录的全部信息（如图5.6、图5.7）。当光标处于“打印接地记录”时，按“确认”键进行打印。如果故障追忆表内无接地内容，则显示“无记录”，按任意键返回。b) “谐振故障追忆”：可显示近20次谐振故障信息。失电后记录不消失。

济南接地断线故障定位仪-接受定制

济南异频线路参数测试仪当无线通讯失败时，显示“通讯失败”，多台接收机地址错误时，显示“通讯地址错误”；当钳表欠压或本机欠压时，会显示“钳表欠压”或“本机欠压”。1.3.4 参数设置相关说明：（1）、箭头在“检测异频电流”状态时，按“取消”键显示“参数校正密码”（包括本机和钳表版本）。（2）、通过上下按键修改密码000为001，进入“参数设置”。（3）、通过上、下、确认和取消按键等修改本机地址、背光显示和异频门限等参数。2 单线接地故障点巡查使用前确保巡查装置各仪器电量足够2.1 确认线路已经停电（线路负荷电流检测）使用绝缘令克棒将钳表卡入被测线路，信号接收定位器检测负荷电流，实时显示线路负荷电流值（必须为0，确保停电状态）。此功能也可以检测正常运行线路的负荷电流。2.2 单线接地故障点定位（1）、在信号发生装置关机状态下，将挂钩拉闸杆接入故障线路（同时接入三相），打开装置电源，选择进入“输出异频信号”，调节“电流调节”旋钮，确保电流大小在15-50mA之间。（2）、建议使用二分法，将钳表沿故障线路巡查，实时查看信号接收定位器显示的异频电流值。当某一点的两侧异频电流值发送跳变，则确定这一点就是接地故障点。 （3）、检测完成，关闭所有设备电源，对信号发生装置进行充电。

<济南>天正华意电气设备有限公司

济南异频线路参数测试仪输电线路故障定位仪使 用 说 明一、仪器的用途随着我国电力事业的迅速发展及农村电网改造工程的深入进行，目前农电中大量使用110KV、35KV以及10KV的高压输电线网络。然而，由于铁塔上绝缘瓷瓶的质量问题及雷电等自然灾害，常常使一些输电线路上发生绝缘故障，引发停电事故。通过大量实践及现场分析发现，大多数故障都是由于绝缘瓷瓶被击穿所致。具体表现为送电时瓷瓶有电闪络现象引起跳闸；有的呈性击穿，形成高阻泄漏性接地或低阻短路性接地。当然，有时也会发生断线及相间短路故障现象对于数十公里长的输电线路，沿线有数十至数百个铁塔。发生绝缘故障时要迅速排除故障十分困难。常常要派出大量人力沿线爬杆（铁塔），一组一组地检查各塔上瓷瓶状况，或是用红外热成像仪一个瓷瓶一个瓷瓶地探测。效率非常之低，耗费大量人力及时间，所造成的经济损失有时难以估计。为了在线路发生故障时能快速确定故障发生区段及快速定位，有必要利用高科技手段及一些现成的科技成果来处理这样的停电事故。本定位仪利用雷达测距原理，在线路出现高阻泄漏故障及闪络性故障时能较地根据波形测试出故障点距测试端的距离，其误差不超过一根铁塔。此时如果外加足够高的冲击高压，将会在故障瓷瓶上看到放电火花，并听到“叭、叭”放电声。省去了逐塔检测之苦。对于短路或开路故障，也可从波形直接分析确定故障距离。得出结论也就是在数分钟内。真正作到了排除故障快、准、省。

<济南>天正华意电气设备有限公司 济南接地断线故障定位仪-接受定制

济南异频线路参数测试仪输电线路故障定位仪使 用 说 明一、仪器的用途随着我国电力事业的迅速发展及农村电网改造工程的深入进行，目前农电中大量使用110KV、35KV以及10KV的高压输电线网络。然而，由于铁塔上绝缘瓷瓶的质量问题及雷电等自然灾害，常常使一些输电线路上发生绝缘故障，引发停电事故。通过大量实践及现场分析发现，大多数故障都是由于绝缘瓷瓶被击穿所致。具体表现为送电时瓷瓶有电闪络现象引起跳闸；有的呈性击穿，形成高阻泄漏性接地或低阻短路性接地。当然，有时也会发生断线及相间短路故障现象对于数十公里长的输电线路，沿线有数十至数百个铁塔。发生绝缘故障时要迅速排除故障十分困难。常常要派出大量人力沿线爬杆（铁塔），一组一组地检查各塔上瓷瓶状况，或是用红外热成像仪一个瓷瓶一个瓷瓶地探测。效率非常之低，耗费大量人力及时间，所造成的经济损失有时难以估计。为了在线路发生故障时能快速确定故障发生区段及快速定位，有必要利用高科技手段及一些现成的科技成果来处理这样的停电事故。本定位仪利用雷达测距原理，在线路出现高阻泄漏故障及闪络性故障时能较地根据波形测试出故障点距测试端的距离，其误差不超过一根铁塔。此时如果外加足够高的冲击高压，将会在故障瓷瓶上看到放电火花，并听到“叭、叭”放电声。省去了逐塔检测之苦。对于短路或开路故障，也可从波形直接分析确定故障距离。得出结论也就是在数分钟内。真正作到了排除故障快、准、省。
