滁州电能质量分析仪工作条件装置必须在制造商规定的工作条件下工作。必须要考虑的技术要求有：仅供室内使用。避免将本仪表置于水和液体中。尽量将仪表置于清洁无尘的地方。避免将本仪表置于温度过高或过底的环境中。仪表和附件应在制造厂包装条件下，于室内贮存其环境温度为0－40℃，相对湿度为30％－80％，且在空气中不应含有足以引起腐蚀的有害物质电源的电压和频率。通风和粉尘装置依靠后面板的通风孔进行强制通风。将装置放置于水平的平面，并在装置周围留出100 mm（4″）的孔隙时，一般即可获得充足的空气流通。由于发生过热会损坏装置，因此要注意避免阻碍装置后面的气流。装置的设计满足IP4X 的要求，技术指标满足污染等级II 环境下的应用，这种环境在短时间的轻度凝结条件下不具有传导性。当发生凝结现象时，请勿使用装置。在更加严重的粉尘或潮湿条件下请勿使用装置。清洁请在清洁之前确保先后断开装置信号线和电源线。可使用潮湿的无绒布清洁装置面板和外壳。切勿将水渗入装置内部。·请不要将本装置交由非专业人员使用和玩耍，以免出现事故和造成不应有的损坏。·插拔脉冲输出输入线以及通讯线插头时，请勿用力拉线，手指贴在插头上拔线。·装置使用时，需要预热5~10分钟

<滁州>天正华意电气设备有限公司

滁州电能质量分析仪电压谐波分析部分1、测试目的本功能用来显示三路电压参量2－64各次谐波含量的数值和百分比含量，以此来判断被测电压信号电能质量的好坏。2、测试方法具体接线如图十六所示：图十六、电压谐波测试接线图在本项目中同时接入三相电压信号。将电压测试线的黄、绿、红、黑四种颜色分别对应被测信号的A、B、C、N四条相线（当PT二次采用三线制接法时将被测设备的B相电压接到仪器的Un端子，只用三根电压线即可）。接好线后进入“电压谐波”屏查看测量结果。（六）、电流谐波分析部分1、测试目的本功能用来显示三路电流参量2－64各次谐波含量的数值和百分比含量，以此来判断被测电流信号电能质量的好坏。2、测试方法具体接线如图十七所示：图十七、电流谐波测试接线图在本项目中同时接入三路电流信号。用A、B、C三只钳形电流互感器分别来测量被测设备电流回路的A、B、C三相，（当被测设备为三相三线接线方式时只用到A、C两相的钳表）接好线后进入“电流谐波”屏查看测量结果。

滁州多功能电能表检验装置 <滁州>天正华意电气设备有限公司

滁州电能质量分析仪工作条件装置必须在制造商规定的工作条件下工作。必须要考虑的技术要求有：仅供室内使用。避免将本仪表置于水和液体中。尽量将仪表置于清洁无尘的地方。避免将本仪表置于温度过高或过底的环境中。仪表和附件应在制造厂包装条件下，于室内贮存其环境温度为0－40℃，相对湿度为30％－80％，且在空气中不应含有足以引起腐蚀的有害物质电源的电压和频率。通风和粉尘装置依靠后面板的通风孔进行强制通风。将装置放置于水平的平面，并在装置周围留出100 mm（4″）的孔隙时，一般即可获得充足的空气流通。由于发生过热会损坏装置，因此要注意避免阻碍装置后面的气流。装置的设计满足IP4X 的要求，技术指标满足污染等级II 环境下的应用，这种环境在短时间的轻度凝结条件下不具有传导性。当发生凝结现象时，请勿使用装置。在更加严重的粉尘或潮湿条件下请勿使用装置。清洁请在清洁之前确保先后断开装置信号线和电源线。可使用潮湿的无绒布清洁装置面板和外壳。切勿将水渗入装置内部。·请不要将本装置交由非专业人员使用和玩耍，以免出现事故和造成不应有的损坏。·插拔脉冲输出输入线以及通讯线插头时，请勿用力拉线，手指贴在插头上拔线。·装置使用时，需要预热5~10分钟

滁州电能质量分析仪 国标查询”界面图十一、国标查询界面国标查询界面如右图所示为根据额定电压、短路容量、供电容量、协议容量（在“参数设置”里设置）设定值计算出的2~25次电压电流的谐波国际标准，谐波数值低于这个标准为符合国际标准。11．“移动存储”界面图十二、移动存储界面本界面用作将内置大容量数据存储卡的数据转存到U盘，界面中显示出仪器内部大容量存储卡中所存储的文件明细，并在提示行给出操作提示：按下[F1]复制当前文件，按[F2]复制所有文件，按[F3]删除所有文件。请注意；要确认文件正常复制后，才可选择删除文件，以避免有用的数据文件丢失。12．“磁盘查阅”界面图十三、磁盘查阅界面磁盘查阅界面如右图所示。此功能屏用来查看仪器内部存储器的内容，包括存储文件的名称、大小，总的磁盘容量和剩余的可用存储空间。13．“系统校准”界面生产厂商出厂前调试专用，用户不需了解。

滁州多功能电能表检验装置 <滁州>天正华意电气设备有限公司

滁州电能质量分析仪 结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。（一）、外型结构尺寸图一、主机与配件箱尺寸仪器外观正视如图二：图二、仪器正视图仪器面板左上方是电压端子、电流钳输入端口，上方中部是打印机，左下方是液晶显示屏，右下方是按键区，右上方是充电口、开关、USB口、232接口等其它端口区域。?电压电流输入端子包括：4个电压输入端子UA、UB、UC、UN；3个钳形电流互感器端口（A相钳、B相钳、C相钳）。?232串行口（用于上传保存的数据至计算机）；同时还可用来更新程序；注意：本接口与电脑的连接必须用随机配备的专用通讯电缆，普通串口线不适合本接口的使用。?充电器接口，用于连接充电器，当仪器电量不足时将充电器接到此接口给仪器进行充电。?电源开关用来控制仪器的开机或关机状态。?USB接口，通过专用数据线可连接电脑，将仪器内存储卡做为大容量移动存储器使用，可将存储的数据文件拷贝、备份。

滁州电能质量分析仪 液晶界面1．主菜单：图三、主菜单当开机后界面显示如图三所示。主菜单共十二个选项，分别为：参数设置、电气测试、谐波测试、频谱分析、波形显示、矢量分析、CT变比、历史数据、国标查阅、移动存储、磁盘查阅、系统校准。选择←、→、↑、↓键来改变选项，选中后菜单名称反显，屏幕下端蓝条显示相关功能提示，按确定键进入相应功能测试和设置；屏幕右上角显示出内置充电电池的剩余电量百分比，用户可根据此数值来判断是否需要为仪器充电；电池左侧显示出当前实时的日期和时间；时间左侧显示当前测试仪的电压和电流的测量档位，电压档位的改变为自适应，电流档位的改变需进入“参数设置”选项进行手动设置；屏幕左上角显示仪器名称、仪器编号及软件版本。2．“参数设置”界面：图四、参数设置界面参数设置界面如右图所示，此屏用于调整试验前所需要确定的数据。包括：PT变比、CT变比、接线方式、电流输入、额定电压、短路容量、供电容量、协议容量、设置日期、设置时间、变电站名、线路名称、文件名称、存储速率、开始存储。?PT变比：指被测装置所用的电压互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?CT变比：指被测装置所用的电流互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?接线方式：指被测装置的接线联接方式，包括：二元件三角形接法、三元件三角形接法、三元件星形接法几种情况。通过←、→键在几种方式间进行切换，选定到所需方式。

<滁州>天正华意电气设备有限公司 滁州多功能电能表检验装置

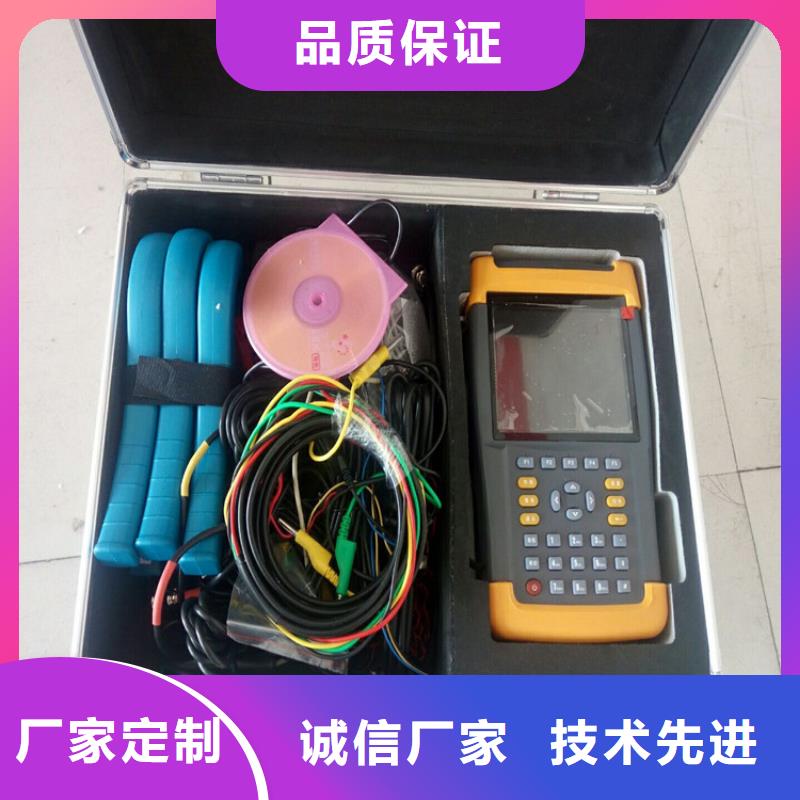

滁州电能质量分析仪 使用方法测试仪配有一条四芯的电压测试线、三只电流测试钳（根据需要可配备到六只）。电压测试线用来接入被测电压信号，在现场用电流钳进行测试，每只电流钳分别对应一个钳表接口，不能互换，否则会影响测试精度，每只钳表中间有一个圆标贴，显示出钳表的相别和极性（标N的一端为电流的流出端，在使用接线要注意极性，接反会影响测试结果）。在测试过程中要注意的问题：1、要在测试前插好电流测试钳，严禁先夹被测信号后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。2、测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入与之对应的插座。交换不同输入插座，会降低了测试精度，但交叉后一般测试精度也不会超出在±2％。3、接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。（此条尤为重要，反之可能引起大事故）下面就不同的测试项目进行说明。（一）、三相四线制接线方式设备电参量的测量1、测试目的检测被测设备的三路电压、三路电流的信号，通过测试数据来了解被测设备的实时电压幅值、电流幅值、有功功率、无功功率、相位、频率以及各参量之间的矢量关系的真实情况；可将六个参量的向量图同屏显示出来，从而确定供电系统的运行情况，便于分析故障原因和线损原因。

<滁州>天正华意电气设备有限公司 滁州多功能电能表检验装置

滁州电能质量分析仪 频谱分析”界面：图七、频谱分析界面频谱分析界面如右图所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流、B 相电流和C 相电流的谐波含量分布柱状图，相邻次数的谐波含量柱用不同的颜色区分开，每10种颜色为一组，循环显示；因32次以上的谐波一般情况下用不到，我们在柱状图里只显示到32次。UA-UB-UC-IA-IB-IC提示当前测量通道（可通过←、→键来改变所选通道），纵坐标刻度0％-10％表示各次谐波分量的百分比含量，基波含量始终对应到100％刻度（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，以正常刻度显示，即以做为满刻度），横坐标的指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和1－64次各次谐波的数值（用↑、↓键来翻页）。无失真的信号应显示次谐波（基波）。测试时用Ua、Ub、Uc三个电压通道和Ia、Ib、Ic三个电流通道进行测量。屏幕下一行为提示行，提示可进行的操作。按F1键能将当前屏幕锁定，便于读数，按F2继续刷新，可继续查看各相电压、电流的1~64次谐波，按退出键返回主菜单。

滁州多功能电能表检验装置 <滁州>天正华意电气设备有限公司

滁州电能质量分析仪 操作说明 优缺点方法一：快捷键输入 按照电压量程的百分比来输入电压。这一排键主要是快捷输入电压，当按下某个键时，输出为当前量程值乘以按键所示的数值，例如，当前量程为220V时， 按下键后，则当前三相输出电压均属出220X60％＝132V。当按键后即进入了电压参数的主输入框调整状态，可以通过旋转或者方向键进行微调。 优点：能在快的时间内将三相电压输出升到某一定值。缺点：只能同时升三相电压到某几个确定的点方法二：按键输入 通过输入数字＋参数设置键＋键来达到升某相电压或三相电压到量程范围内任一确定值。当按键后即进入了主输入框调整状态，可以通过旋转或者方向键进行微调。例如：升B相电压到56.78V则可通过以下按键完成。三相电压同时升到56.78V则可通过以下按键完成。优点：能够比较便捷地将电压升到需要的值。缺点：按键次数相对要多。方法三：按键加旋转编码器输入 通过按参数设置键＋调出要改变的量，然后用旋转改变数值来达到升电压的目的，调整数值时可以通过键来调整光标的位置，便于准确地调整数值。例如： 当前B相电压为100.00V现在要输出90.5V 则可通过以下操作完成。先按键将UB调入主输入框，然后旋转向逆时针方向一格，这是B相电压将输出90V再按键调整光标的位置到调整0.1的位置上，继续调整到90.500V，B相输出90.500V电压，这时可以继续调整B相电压，也可按下键退出调整。

滁州电能质量分析仪 变电站名：指试验现场所处的变电站名称，用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。输入方法为：按确认键使内容变成红色，再按相应的键输入内容，完成后再按确认键结束。?线路名称：指被测线路的编号。与“变电站名”一起用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。输入方法为：按确认键使数字变成红色，再按相应的键输入内容，完成后再按确认键结束。?文件名称：指记录存储的文件名称。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入，文件的扩展名不用输入，程序将自动加上。?存储速率：指对测试数据保存的时间间隔，小间隔为1分钟、间隔为5分钟。通过←、→键在几种方式间进行切换，选定到所需间隔时间。?开始存储：指存储功能设置开关。当选择 “是”时存储功能打开，自动开始存储数据；当选择“否”时存储功能关闭，停止存储数据。按确定键可进入相应设置，按退出键返回主菜单。

<滁州>天正华意电气设备有限公司 滁州多功能电能表检验装置

滁州电能质量分析仪?主要功能与特点1)检定各类交直流指示仪表、工频和数字仪表、电能表等。?指示仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，同步表，直流电压表、电流表、功率表等。?工频和数字仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，直流电压表、电流表、功率表等。?电能表：单相，三相四线和三相三线有功、无功电能表。2)输出的交流电压源，交流电流源，功率源均是高精度高稳定度的标准源、使用中无需加表监视，内部软件自校准。3)交流电压、电流能够输出2～31次谐波，谐波幅度0～40％任意可调，谐波相位可以任意设置。4)输出直流电压源、直流电流源均为高精度高稳定度标准源，使用中无需加表监视。5)数字移相相位调节细度为0.01°。6)可同时测量直流电压和电流。7)输出交流电压、电流实现闭环控制保证低漂移及年稳定度。8)各项输出采用动态负载，自动调整，使负载趋于恒定，降低负载调整率。9)自动故障检测，可显示出现故障部位。10)大容量的FLASH ROM，可存贮检定数据。11)提供以太网及RS232接口，可与PC机或笔记本电脑连接进行检定和进行报表档案管理。12)整机重量≤18公斤。

<滁州>天正华意电气设备有限公司 滁州多功能电能表检验装置

滁州电能质量分析仪?主要功能与特点1)检定各类交直流指示仪表、工频和数字仪表、电能表等。?指示仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，同步表，直流电压表、电流表、功率表等。?工频和数字仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，直流电压表、电流表、功率表等。?电能表：单相，三相四线和三相三线有功、无功电能表。2)输出的交流电压源，交流电流源，功率源均是高精度高稳定度的标准源、使用中无需加表监视，内部软件自校准。3)交流电压、电流能够输出2～31次谐波，谐波幅度0～40％任意可调，谐波相位可以任意设置。4)输出直流电压源、直流电流源均为高精度高稳定度标准源，使用中无需加表监视。5)数字移相相位调节细度为0.01°。6)可同时测量直流电压和电流。7)输出交流电压、电流实现闭环控制保证低漂移及年稳定度。8)各项输出采用动态负载，自动调整，使负载趋于恒定，降低负载调整率。9)自动故障检测，可显示出现故障部位。10)大容量的FLASH ROM，可存贮检定数据。11)提供以太网及RS232接口，可与PC机或笔记本电脑连接进行检定和进行报表档案管理。12)整机重量≤18公斤。

<滁州>天正华意电气设备有限公司 滁州多功能电能表检验装置

滁州电能质量分析仪 青岛天正华意电气设备有限公司（简称：天正华意电气）是为山东电力协会的成员单位，主要负责电学综自计量类仪器仪表的研发和生产，公司坐落于高新技术聚集地山东省青岛，地理位置极其优越，周边从事电力行业的大型央企、国企单位林立，有电网分部、电网超高压局、青岛计量科学研究院等等，天正华意电气公司致力于电力电子信息技术在电力系统及计量检测机构的应用，为供电企业、发电集团、电气化轨道交通、智能电网、绿色能源、航空航天、军事科研等提供专业的计量测试解决方案和技术服务。公司现有拳头产品：变电站综合自动化系统校验仪、多功能交流采样与变送器检定装置、多功能电测仪表检定装置、电能质量监测仪检测装置、多功能万用表检定装置、三相交直流指示仪表检定装置、便携式三相电力标准功率源、三相多功能标准表等等电学计量检测设备。

滁州电能质量分析仪 本设备与其它设备通讯，或对本设备测试和使用时，应确保所有设备接地良好。正确连接与断开。在导线连接到被测量仪器之前，请先将导线连接被测仪器；在导线与本系列装置断开之前，请先将导线和本系列装置断开。将产品接地。为避免电击，本产品通过电源线的接地导体接地，接地导体必须与地相连在连接本产品的输入或输出端前，请务必将本产品正确接地。正确连接输出端的地。源的输出端地线与地电势相同请勿将地线连接到高电压上。查看所有终端额定值。为避免起火或过大电流的冲击，请查看产品上所有的额定值和标记说明。请在连接产品前查阅产品手册以了解额定值的详细信息。请勿开盖操作。本机为精密仪器，外盖或面板打开时请勿运行本产品，避免电路外露。电源接通后请勿接触外露的接头和元件。怀疑产品出现故障时，请勿进行操作。如果您怀疑此产品已被损坏，可与我公司售后人员联系。保持适当的通风。 请勿在潮湿环境下操作。请勿在易燃易爆的环境下操作。请保持产品表面的清洁和干燥。未经本公司同意，请勿拆开本系列装置，也不得撕开“维修标识”，否则不予保修。发机用的包装铝箱，纸箱，珍珠棉等请用户妥善保存，以备后用。1.2 术语和符号本手册中的术语。以下术语可能出现在本手册中：警告： 警告性声明指出可能会危害生命的条件和行为。注 注意性声明指出可能导致此产品和其他财产损坏的条件和行为。

<滁州>天正华意电气设备有限公司 滁州多功能电能表检验装置

滁州电能质量分析仪 变送器在主界面点击变送器按钮进入变送器检定设置界面（如图13所示）：图13 变送器检定设置界面进入变送器检定设置界面，可以在此界面设置参数，选择直流或交流类型的变送器，再选择输出类型，，然后设置变送器的输入输出电压电流量程等等参数，选择检定方案，此方案为系统设置里面设置的检定方案，具体去看6.1，然后点击下一步，进入检定界面（如图14所示）。图14 变送器自动检定界面1图15 变送器自动检定界面2图16 变送器自动检定界面3在检定界面可以点击数据查看可查看所选择检定方案（如图15所示），点击自动检定，系统将按照检定方案来检定一个个设置好的检定点（如图16所示），然后系统会读取输出的实测值，接着计算出误差，检定完成可以按保存按钮来实现数据的保存。图17 变送器手动检定界面点击手动检定进入手动检定界面（如图17所示），可以在此界面检定单个检定点，在检定过程中可修改检定参数。图18 变送器记录查看界面图19 变送器数据显示界面在变送器检定设置界面，点击数据查看进入记录查看界面（如图18所示），可通过方向键或者点击来选择要查看的记录，然后点击查看，进入数据展示界面（如图19所示），可查看之前自动检定保存的记录，在此界面可以删除之前记录的数据。

<滁州>天正华意电气设备有限公司 滁州多功能电能表检验装置

滁州电能质量分析仪 液晶界面1．主菜单：图三、主菜单当开机后界面显示如图三所示。主菜单共十二个选项，分别为：参数设置、电气测试、谐波测试、频谱分析、波形显示、矢量分析、CT变比、历史数据、国标查阅、移动存储、磁盘查阅、系统校准。选择←、→、↑、↓键来改变选项，选中后菜单名称反显，屏幕下端蓝条显示相关功能提示，按确定键进入相应功能测试和设置；屏幕右上角显示出内置充电电池的剩余电量百分比，用户可根据此数值来判断是否需要为仪器充电；电池左侧显示出当前实时的日期和时间；时间左侧显示当前测试仪的电压和电流的测量档位，电压档位的改变为自适应，电流档位的改变需进入“参数设置”选项进行手动设置；屏幕左上角显示仪器名称、仪器编号及软件版本。2．“参数设置”界面：图四、参数设置界面参数设置界面如右图所示，此屏用于调整试验前所需要确定的数据。包括：PT变比、CT变比、接线方式、电流输入、额定电压、短路容量、供电容量、协议容量、设置日期、设置时间、变电站名、线路名称、文件名称、存储速率、开始存储。?PT变比：指被测装置所用的电压互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?CT变比：指被测装置所用的电流互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?接线方式：指被测装置的接线联接方式，包括：二元件三角形接法、三元件三角形接法、三元件星形接法几种情况。通过←、→键在几种方式间进行切换，选定到所需方式。

滁州电能质量分析仪工作条件装置必须在制造商规定的工作条件下工作。必须要考虑的技术要求有：仅供室内使用。避免将本仪表置于水和液体中。尽量将仪表置于清洁无尘的地方。避免将本仪表置于温度过高或过底的环境中。仪表和附件应在制造厂包装条件下，于室内贮存其环境温度为0－40℃，相对湿度为30％－80％，且在空气中不应含有足以引起腐蚀的有害物质电源的电压和频率。通风和粉尘装置依靠后面板的通风孔进行强制通风。将装置放置于水平的平面，并在装置周围留出100 mm（4″）的孔隙时，一般即可获得充足的空气流通。由于发生过热会损坏装置，因此要注意避免阻碍装置后面的气流。装置的设计满足IP4X 的要求，技术指标满足污染等级II 环境下的应用，这种环境在短时间的轻度凝结条件下不具有传导性。当发生凝结现象时，请勿使用装置。在更加严重的粉尘或潮湿条件下请勿使用装置。清洁请在清洁之前确保先后断开装置信号线和电源线。可使用潮湿的无绒布清洁装置面板和外壳。切勿将水渗入装置内部。·请不要将本装置交由非专业人员使用和玩耍，以免出现事故和造成不应有的损坏。·插拔脉冲输出输入线以及通讯线插头时，请勿用力拉线，手指贴在插头上拔线。·装置使用时，需要预热5~10分钟

<滁州>天正华意电气设备有限公司 滁州多功能电能表检验装置

滁州电能质量分析仪 键盘操作键盘共有30个键，分别为：开关、存储、查询、设置、切换、↑退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：开关键：在台式设备此键为保留键，不起作用。↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。另外，↓还可以用于显示子目录菜单。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：在主菜单按下此键直接进入功能屏。设置键：在主菜单按下此键直接进入功能屏。切换键：保留功能，暂不用。自检键：仪器调试过程中用来烧字库，此功能用户不需用到。帮助键：在主菜单按下此键直接进入功能屏。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现提示信息提示的相应功能。当5分钟内无按键按下时液晶自动进入省电模式显示，按任意键可恢复显示。

<滁州>天正华意电气设备有限公司 滁州多功能电能表检验装置

滁州电能质量分析仪 功能特点1.仪器是专门用于检测电网中发生波形畸变、谐波含量、三相不平衡等电能质量问题的高精度测试仪器；同时还具备电参量测试、矢量分析的功能。2.可测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。3.可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。4.电流采用钳形互感器方式进行测量。因为采用钳形电流互感器测量时操作人员无须断开电流回路，就可以方便、的进行测量。根据用户的测量范围不同可以选配不同量程的钳表。5.可测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、三相电压允许不平衡度和电网谐波。6.可显示单相电压、电流波形并可同时显示三相电压、电流波形。7.所有测试界面具备屏幕锁定功能，以方便用户读数和分析数据。8.负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。9.电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。10.能够测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价11.可设置不同的存储间隔时间，按设置的时间间隔连续存储数据；12.内置大容量数据存储器，按1分钟的时间间隔可连续存储18个月以上，能满足长期监测试验点的需要。13.仪器具备USB接口，可方便的将数据直接拷贝到后台管理计算机。14.与功能强大的数据管理软件配合，可将实时采样数据直接上传到后台管理计算机，在后台进行更、更迅速的处理。

<滁州>天正华意电气设备有限公司 滁州多功能电能表检验装置

滁州电能质量分析仪 国标查询”界面图十一、国标查询界面国标查询界面如右图所示为根据额定电压、短路容量、供电容量、协议容量（在“参数设置”里设置）设定值计算出的2~25次电压电流的谐波国际标准，谐波数值低于这个标准为符合国际标准。11．“移动存储”界面图十二、移动存储界面本界面用作将内置大容量数据存储卡的数据转存到U盘，界面中显示出仪器内部大容量存储卡中所存储的文件明细，并在提示行给出操作提示：按下[F1]复制当前文件，按[F2]复制所有文件，按[F3]删除所有文件。请注意；要确认文件正常复制后，才可选择删除文件，以避免有用的数据文件丢失。12．“磁盘查阅”界面图十三、磁盘查阅界面磁盘查阅界面如右图所示。此功能屏用来查看仪器内部存储器的内容，包括存储文件的名称、大小，总的磁盘容量和剩余的可用存储空间。13．“系统校准”界面生产厂商出厂前调试专用，用户不需了解。
