铜陵相位伏安表在与本产品输入或输出终端连接前，应确保本产品已正确接地，请自行检查用户接地线是否可靠。注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在接线之前，请阅读产品使用说明书，以便进一步了解有关额定值的信息。请勿在仪器未装好时操作：如盖板或面板已卸下，请勿操作本产品。使用适当的保险管：只可使用符合本产品规定类型和额定值的保险管。避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。有可疑的故障时，请勿操作：如怀疑本产品有损坏 ，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿、易爆环境下操作，保持产品的清洁和干燥。－术语警告：警告字句指出可能造成人身伤亡的状况或做法。小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。目录1．概述 ．主要用途43．主要功能及特点54．技术指标65．面板布置说明76．操作方法91．概述随着我国国民经济的蓬勃发展，电力负荷急剧加大，特别是冲击性和非线性负荷容量的不断增长，使得电网发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题。公司推出的电能质量分析仪是一台高性能的多功能电能质量分析仪。采用DSP＋ARM＋CPLD 内核，3.2”大屏幕液晶(320×240点阵)显示屏，使结构更紧凑，功能更强大，显示更方便。后台管理分析软件，功能丰富，操作方便。

<铜陵>天正华意电气设备有限公司 手持式继电保护测试仪生产

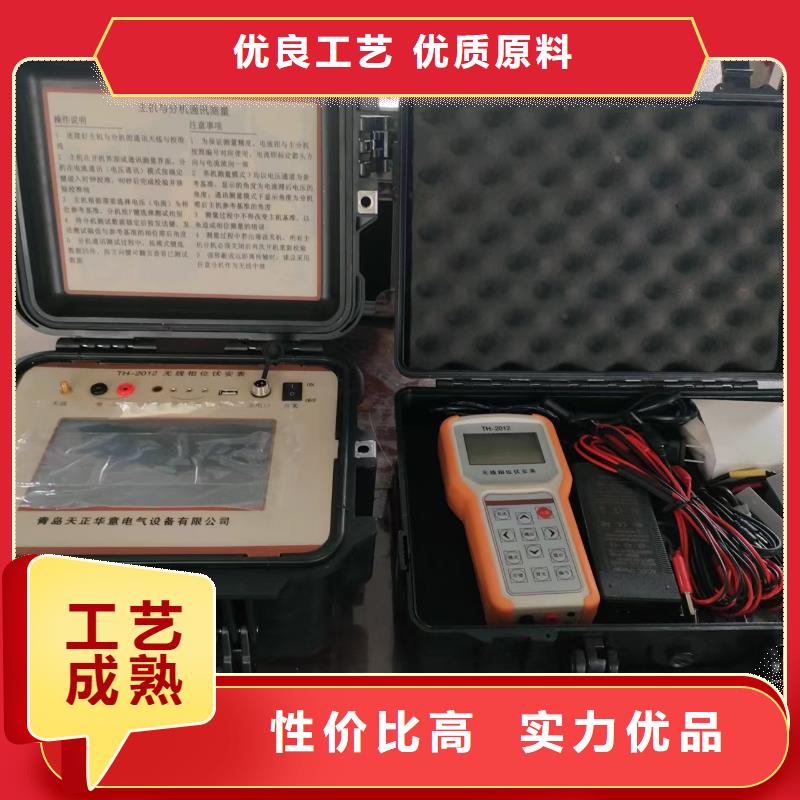

铜陵相位伏安表主机操作使用5.1 开机界面：主机按on/off开关机，开机后有六种工作模式（见图1）。通讯测量、单机测量、通讯查询、单机查询、二次负荷、参数设置。图1 主机工作模式5.2 单机测量：选择电压作为参考基准，根据被测电流相别（见图2），点击记录到对应位置（例：当轻触绿色区域IHA时，电流的幅值及相位就落入IHA对应区域并暂存，同时显示IHA相位图）。图2主机单机测量菜单6 分机操作使用开机界面（见图3），可通过上下键或者是左右键选择需要的工作模式，按“确定”键进入到电压通讯、电流通讯、单机测量、二次负荷、无线中继、数据回传功能菜单（见图4）。图3 分机工作模式图4 分机单机测量菜单7 主机、分机测量通讯操作使用7.1 主机、分机对时校准使用前需要先将主机与分机开机后通过校准线连接，主机在 “工作模式”或“通讯测量”界面（见图5），分机光标指在“电压通讯”或“电流通讯”时按“确定”键进入对时校准，分机显示屏幕动态提示对时时间（见图6），通常在90秒内完成对时校准，主机与分机的对时校准完成后拔出校准线即可进入测量通讯工作方式，当主机被误操作断电时需关闭分机重新进行对时校验。

<铜陵>天正华意电气设备有限公司 手持式继电保护测试仪生产

铜陵相位伏安表按上下箭头键选择数据组并查阅所存数据。进入数据删除界面，按左右箭头选择，按ENTER键确认。选择“是”删除存储的所有数据，选择“否”则退出当前界面。注意：数据删除后将不能恢复，请谨慎操作。．测试注意有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守规则，否则有电击的危险，造成人身伤害或设备损坏。危险！不能用于测量超过600V的电压线路，否则有电击危险，造成人身伤害或设备损坏。危险！不能用于测量超过30A的线路，可能损坏设备。测试前，先将测试线连接到仪表上，再将测试线连接到被测试线路中进行测试U1、U2、U3电压插孔和对应电流钳上I1、I2、I3标记面为同名端。必须严格按照手册说明进行连线，I1、I2、I3不能插反。相位测试时电流按照钳夹上的箭头指示方向输入。本仪表的相位测试关系：U1U2、U2U3、U3U1、I1I2、I2I3、I3I1、U1I1、U2I2、U3I3，都是前一路信号超前后一路信号的相位。测试完毕后须先将测试线撤离被测线路，才能从仪表上拔出。本仪表能测试三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数、三相电流矢量和，判别相序、感性、容性电路等。测试接线如下：单相测试：将被测电压线L、N对应接入仪表的U1黄、COM黑插孔，电流钳I1钳住被测L线路；也可以连接U2绿、COM黑、I2；或U3红、COM黑、I3测试。三相四线测试：将被测电压线UA黄、UB绿、UC红、N黑对应接入仪表的U1黄、U2绿、U3红、COM黑插孔，将电流钳I1、I2、I3对应钳住被测线路IA、IB、IC。三相三线测试：将被测电压线UA黄、UC红、UB绿对应接入仪表的U1黄、U3红、COM黑插孔，电流钳I1、I3对应钳住被测线路IA、IC。参考接线图见后。

<铜陵>天正华意电气设备有限公司 手持式继电保护测试仪生产
<铜陵>天正华意电气设备有限公司 手持式继电保护测试仪生产

铜陵相位伏安表有电！危险！操作者须经严格培训并获得相关电工操作认证才能使用本仪表进行现场测试。注意本仪表面板及背板的标贴文字及符号。?操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。?使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线才能使用。?测试前请先确认功能开关已设定在适当的量程范围内。?测试时，用不到的电流钳或电压输入线不要与仪表连接，以免引起干扰。?I1、I2电流钳不用混用，需对应接口连接。?不能用于测试高于600V的电压，不能测试超过20A的电流。?仪表后盖及电池盖板没有盖好禁止使用。?确定导线的连接插头已紧密地插入接口内。?仪表于潮湿状态下，请勿使用，或更换电池。?禁止在易燃性及危险场所测试。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输入插孔，以免触电。?请勿在强电磁环境下使用，以免影响仪器正常工作。?仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?仪表及电流钳口必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭钳口。?避免电流钳受冲击，尤其是钳口接合面。?仪表具有自动关机功能。?长时间不用本仪表，请取出电池，更换电池请注意电池极性。?注意本仪表所规定的测量范围及使用环境。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。一. 简介TH-2000双钳数字相位伏安表是一款专为现场测试的多功能仪表，具有高精度、高稳定、低功耗、使用方便等特点。

铜陵相位伏安表主机操作使用5.1 开机界面：主机按on/off开关机，开机后有六种工作模式（见图1）。通讯测量、单机测量、通讯查询、单机查询、二次负荷、参数设置。图1 主机工作模式5.2 单机测量：选择电压作为参考基准，根据被测电流相别（见图2），点击记录到对应位置（例：当轻触绿色区域IHA时，电流的幅值及相位就落入IHA对应区域并暂存，同时显示IHA相位图）。图2主机单机测量菜单6 分机操作使用开机界面（见图3），可通过上下键或者是左右键选择需要的工作模式，按“确定”键进入到电压通讯、电流通讯、单机测量、二次负荷、无线中继、数据回传功能菜单（见图4）。图3 分机工作模式图4 分机单机测量菜单7 主机、分机测量通讯操作使用7.1 主机、分机对时校准使用前需要先将主机与分机开机后通过校准线连接，主机在 “工作模式”或“通讯测量”界面（见图5），分机光标指在“电压通讯”或“电流通讯”时按“确定”键进入对时校准，分机显示屏幕动态提示对时时间（见图6），通常在90秒内完成对时校准，主机与分机的对时校准完成后拔出校准线即可进入测量通讯工作方式，当主机被误操作断电时需关闭分机重新进行对时校验。

<铜陵>天正华意电气设备有限公司 手持式继电保护测试仪生产

铜陵相位伏安表必须严格按照手册说明进行连线，I1、I2、I3不能插反。测试完毕后必须先将测试线撤离被测线路，才能从仪表上拔出。本仪表的相位测试关系：U1U2、U2U3、U3U1、I1I2、I2I3、I3I1、U1I1、U2I2、U3I3，都是前一路信号超前后一路信号的相位。U1、U2、U3电压插孔和对应电流钳上向右方向箭头为同名端。相位测试时电流输入钳夹的方向与钳夹上箭头方向一致。本仪表能测试三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数、三相电流矢量和，判别相序、感性、容性电路等。测试接线如下：单相测试：将被测电压线L、N对应接入仪表的U1黄、COM黑插孔，电流钳I1钳住被测L线路。也可以连接U2绿、COM黑、I2或U3红、COM黑、I3测试。三相四线测试：将被测电压线UA黄、UB绿、UC红、N黑对应接入仪表的U1黄、U2绿、U3红、COM黑插孔，将电流钳I1、I2、I3对应钳住被测线路IA、IB、IC。三相三线测试：将被测电压线UA黄、UC红、UB绿对应接入仪表的U1黄、U3红、COM黑插孔，电流钳I1、I3对应钳住被测线路IA、IC。参考接线图见后。测试时，可以根据各种相位关系判断感性容性负载、相序、极性，若U1I1相位显示在00～900范围，则被测负载为感性，显示在2700～3600范围，则被测负载为容性；若显示相位都接近1200，则为正相序，且极性相同；若显示相位接近1200和3000正相序，且极性相反(可能有电流钳夹反或线路接线反)，其他情况为反相序(不考虑缺相)。

<铜陵>天正华意电气设备有限公司 手持式继电保护测试仪生产

铜陵相位伏安表偏差指三相电压和频率的偏差，表示测量值和额定值的差与额定值的百分比。按“确定”键退出此画面。图6 不平衡及偏差6.8 谐波测试在主菜单下，单击“5”键，进入“谐波测试”界面。在该界面，谐波含量是用柱状图标示的。每屏显示8次，通过按“←”键可以进行谐波显示范围的循环切换，依次是1-8次、9-16次、17-24次、25-32次、33-40次、41-48次、49-52次七屏。“→”键是用来改变柱状图显示幅度的，屏幕右上脚有相应提示“×1”或“×10”。按“↓”和“↑”键将切换需要显示谐波的项目，依次是Ua、Ia、Ub、Ib、Uc、Ic六项。屏幕左上脚显示本项目的总谐波含量。按“确定”键退出此画面。图7 电压谐波6.9 向量图在主菜单下，单击“6”键，进入“向量测绘”界面。向量图主要是表示电压和电流之间的相位关系，这里以A 相电压为基准通道，向量图不但可以检查电压导线和电流钳表是否正确连接，而且可以显示电网中电压和电流的夹角。表格中显示电压之间的夹角，电压与电流的夹角。按“确定”键退出此画面。图8 向量图6.10 波形图在主菜单下，单击“7”键，进入“波形显示”界面。波形显示，实时显示三路电压和三路电流的波形。单击“确定”键退出此画面。图9 波形图6.11 数据管理在主菜单下，单击“8”键，进入“数据管理”界面。在该界面下，将显示每组存储数据的概要。如序号、起始存储时间、存储帧数。通过“↑”“↓”键来选择不同的数据组。在选定数据组上，单击“→”键进入该组数据的详细浏览。在详细数据浏览界面中，“2”、“9”键为上下记录翻页；“5”、“7”键为“伏安测试”、“闪变测试”、“不平衡度及误差”、“谐波测试”、“向量测绘”、“波形显示”等项之间切换。在详细数据浏览界面中，单击“确定”键，进入“数据管理”界面。在“数据管理”界面，单击“9”键，将出现删除选择提示。

<铜陵>天正华意电气设备有限公司 手持式继电保护测试仪生产
<铜陵>天正华意电气设备有限公司 手持式继电保护测试仪生产

铜陵相位伏安表主机操作使用5.1 开机界面：主机按on/off开关机，开机后有六种工作模式（见图1）。通讯测量、单机测量、通讯查询、单机查询、二次负荷、参数设置。图1 主机工作模式5.2 单机测量：选择电压作为参考基准，根据被测电流相别（见图2），点击记录到对应位置（例：当轻触绿色区域IHA时，电流的幅值及相位就落入IHA对应区域并暂存，同时显示IHA相位图）。图2主机单机测量菜单6 分机操作使用开机界面（见图3），可通过上下键或者是左右键选择需要的工作模式，按“确定”键进入到电压通讯、电流通讯、单机测量、二次负荷、无线中继、数据回传功能菜单（见图4）。图3 分机工作模式图4 分机单机测量菜单7 主机、分机测量通讯操作使用7.1 主机、分机对时校准使用前需要先将主机与分机开机后通过校准线连接，主机在 “工作模式”或“通讯测量”界面（见图5），分机光标指在“电压通讯”或“电流通讯”时按“确定”键进入对时校准，分机显示屏幕动态提示对时时间（见图6），通常在90秒内完成对时校准，主机与分机的对时校准完成后拔出校准线即可进入测量通讯工作方式，当主机被误操作断电时需关闭分机重新进行对时校验。

<铜陵>天正华意电气设备有限公司 手持式继电保护测试仪生产 <铜陵>天正华意电气设备有限公司

铜陵相位伏安表不能用于测试高于600V的电压，不能测试超过30A的电流。?仪表后盖及电池盖板没有盖好禁止使用。?确定导线的连接插头已紧密地插入接口内。?仪表于潮湿状态下，请勿使用，或更换电池。?禁止在易燃性及危险场所测试。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输入插孔，以免触电。?请勿在强电磁场环境下使用，以免影响仪器正常工作。?仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?仪表及电流钳口必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭钳口。?避免电流钳受冲击，尤其是钳口接合面。?仪表具有自动关机功能。?长时间不用仪表，请定期给电池充电或取出电池。?更换电池，注意极性，若无法更换，请联系厂家。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。一. 简介TH-230B三相智能相位伏安表是一款专为现场测试的多功能智能仪表，由主机、电流钳(3把)、测试线(4条)等组成。主机采用3.5寸真彩液晶屏，图形菜单界面显示，向量图指示，一目了然。电流钳一体化手柄设计，便于操作，非常适用于排线密集的场所。仪表可以在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，

铜陵相位伏安表键盘操作键盘共有30个键，分别为：开关、存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：开关键：用来控制仪器工作电源的开启和关闭；使用方法是：轻按开机；按住此键3秒钟以上，然后松开即可关机。↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏状态下，上下键用来切换当前选项，左、右键改变数值。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，此键确定开始输入和结束输入。退出键：返回键，按下此键均直接返回到主菜单。存储键：在差动分析功能界面下应用，用来存储测试结果为记录的形式。查询键：用来浏览已存储的记录内容。设置键：按下此键直接进入“参数设置”功能屏。切换键：保留功能，暂不用。自检键：用户按下此键可以进入编号查询界面。此屏中可显示仪器的编号、程序版本号、ID号。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现提示信息提示的相应功能。四、液晶界面液晶显示界面主要有十四屏，包括主菜单、十三个功能界面：1．主菜单：图四、主菜单当开机后显示图四界面。屏幕中显示出各项功能菜单，包括十二个选项：参数设置、二次参量、一次参量、备用菜单、双钳差动、三线计量、联机通讯、波形显示、频谱分析、谐波测试、历史数据、系统校准。选择上下左右方向键，用于改变当前选项；按下确认键，进入相应的功能屏；屏幕右上角显示出内置充电电池的电压幅值和剩余电量百分比，用户可根据此数值来判断是否需要为仪器充电；旁边显示出当前实时的日期和时间。
