宣城绝缘油介电强度试验仪机箱及面板部件说明电气绝缘油腐蚀性硫测定仪是以SH/T0804标准设计、制造的；适用于检测电力设备用矿物绝缘油中影响电气设备运行的腐蚀性硫的试验方法。产品型号SH0804产品名称电气绝缘油腐蚀性硫测定仪生产厂家青岛天正华意电气设备有限公司检测项目检测电力设备用矿物绝缘油中影响电气设备运行的腐蚀性硫符合标准 SH/T0804和SH/T0304 单孔简单技术特点或参数微电脑温控，采用PT100传感器性能特点1.?仪器表面采用静电喷塑处理，防腐蚀，易清洁2.?不锈钢加热箱，有透明观察窗，方便操作，顶部有插温度计的孔，循环鼓方式3.?微电脑温控，采用PT100传感器，PID数显 ，控温精度高4.?数显计时器，精度每小时偏差不大于2分钟记录试验时间，带时间报警器技术参数1.?执行标准：SH/T0804和SH/T0304 单孔2.?工作温度：常温～200℃3.?控温精度：±1℃4. 温度分辨率：±0.1℃5. 升温速率：1.0～3.0℃/min6. 定时范围：1～9999min 7.?控温方式：微电脑温控，采用PT100传感器，PID数显8.?计时方式：数显计时器，精度每小时偏差不大于2分钟记录试验时间，带时间报警器9.?标准银试片：冷轧制成，20×40×0.5mm，纯度99.99 ?10.?仪器表面采用静电喷塑处理，防腐蚀，易清洁11.?工作电源：AC220V ?50Hz12.?功率：?1.5KW
<宣城>天正华意电气设备有限公司

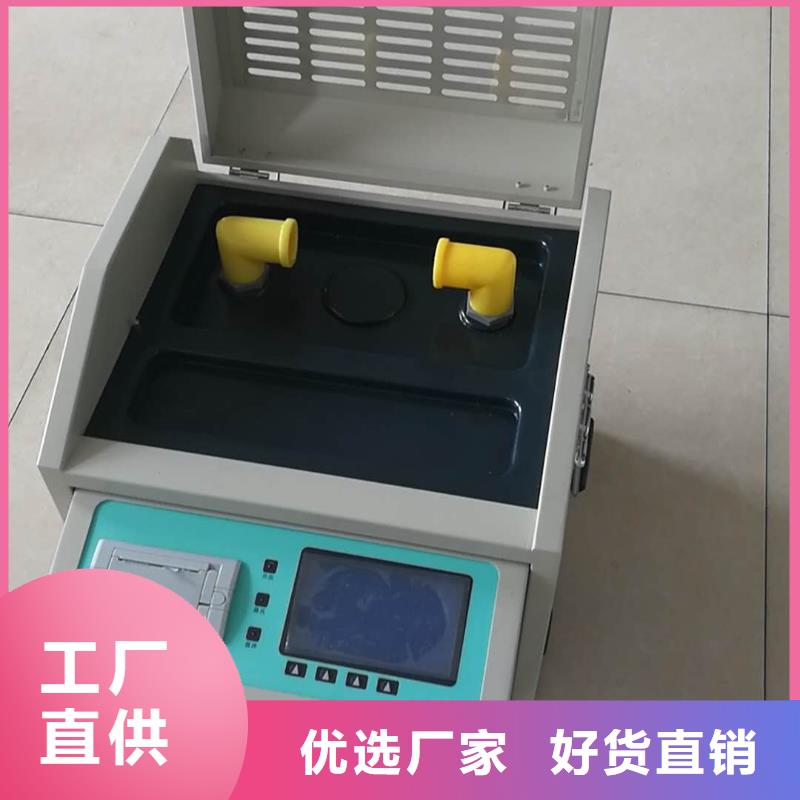

宣城绝缘油介电强度试验仪如果没有可靠接地，仪器会显示 请接地！并发出报警声。这时应该关掉电源，接好地线后再重新进行操作；注：图4页面选择 键是为多杯位选择预留的！5. 在图2页面下，按 选择 键移动光标√ 至时间设置处，按 确认 键即可进入时间设置子页面（图5）。 图5. 时间设置子页面按 选择 键移动光标—至年、月、日、时、分处，按 ＋ 或 - 键选择具体数值后，按确认键确认，并返回开机页面；6. 在图2页面下，按 选择 键移动光标√ 至自定义设置 处，按 确认 键即可进入 自定义设置 子页面（图6）；图6. 自定义设置子页面在图6页面下，按 选择 键移动光标到相应的选项，再按 ＋ 或 - 键可进行相关参数的设置。其中：静置时间 默认值为15 min，可选范围1～15 min（档位增量 1 min）；间隔时间 默认值为5 min，可选范围1～10 min（档位增量1 min）；搅拌时间 默认值为10 s，可选范围5～90 s（档位增量5 s）；停升电压 默认值为80 kV，可选范围10～80 kV（档位增量10kV）。当仪器升压到 停升电压 以后将停止升压，并进入到保持状态。若持续50 s无击穿，仪器将默认当前停升电压为绝缘油击穿电压；打压次数 默认值为6次，可选范围1～6次（档位增量1次）；设置好后按 确认 键返回开始页面，按 开始 键进行测试。7. 每次击穿电压值和轮回次数自动存储，测量完毕后显示测试完毕，然后按 确认 键返回到开机页面（图1），按 打印 或 显示 键进入油杯每次击穿电压值和平均值的存储记录（图7）。图7. 显示子页面按 打印 键打印测试结果，按 确认 键返回开机页面（图1）。
宣城绝缘油介质损耗及体积电阻率测定仪-天正华意电气设备有限公司
宣城绝缘油介电强度试验仪例如分压器滤定点一和二的设定分别为0V-＞0kv，10v-＞10kv如图8所示，此时高压输出为49.9kv时，仪器测量的低压臂矢量合成电压为29.77V，分压器B高压为24.95kv，低压臂测量电压为30.3V，则记录完成后应在滤定点1栏填写0-＞0，第二栏填写2.977-＞49.9，滤定点二栏填写0-＞0，第二栏填写3.03-＞24.95，填写以后如图9所示，完成通道滤定后，仪器显示的电压值为接入该分压器的实测高压值。通道率定项目在出厂时已经被固化，如果需要更换分压器请与供应商联系进行再次率定3.4 数据保存与读取试验完成后仪器会提示用户是否保存当前的试验数据，点击软件主界面的保存按钮，则当前的试验数据会被保存至计算机，保存的文件名称格式为“××年××月××日××时××分××秒 绝缘油检测试验”，只有在“查看数据”，“查看结果”，“查看历史数据”和“查看历史结果”状态时才可以保存数据。点击软件主界面的读取按钮会出文件选择对话框，选择要读取的历史试验文件，则仪器进入查看历史数据或结果的状态，所保存的试验曲线，结果和当时的试验环境都会被重现。读取历史数据界面也可以删除存储器中所存储的历史试验文件。3.5 生成试验报告图10 试验结果展示界面试验完成后，试验结果以图10的方式展示，在结果查看器中选择生成报告类型，然后点击生成报告则在仪器中会自动生成WORD格式的试验报告，试验报告的名字与保存的试验文件名字相同，生成试验的试验报告格式如图11所示。WORD格式的试验报告默认保存路径是“D:\\workdata\\word\\”，仪器运行时计算机的D盘必须要有”D:\\workdata”文件夹，该文件夹下保存了仪器的运行参数。
<宣城>天正华意电气设备有限公司
宣城绝缘油介质损耗及体积电阻率测定仪-天正华意电气设备有限公司
宣城绝缘油介电强度试验仪机箱及面板部件说明电气绝缘油腐蚀性硫测定仪是以SH/T0804标准设计、制造的；适用于检测电力设备用矿物绝缘油中影响电气设备运行的腐蚀性硫的试验方法。产品型号SH0804产品名称电气绝缘油腐蚀性硫测定仪生产厂家青岛天正华意电气设备有限公司检测项目检测电力设备用矿物绝缘油中影响电气设备运行的腐蚀性硫符合标准 SH/T0804和SH/T0304 单孔简单技术特点或参数微电脑温控，采用PT100传感器性能特点1.?仪器表面采用静电喷塑处理，防腐蚀，易清洁2.?不锈钢加热箱，有透明观察窗，方便操作，顶部有插温度计的孔，循环鼓方式3.?微电脑温控，采用PT100传感器，PID数显 ，控温精度高4.?数显计时器，精度每小时偏差不大于2分钟记录试验时间，带时间报警器技术参数1.?执行标准：SH/T0804和SH/T0304 单孔2.?工作温度：常温～200℃3.?控温精度：±1℃4. 温度分辨率：±0.1℃5. 升温速率：1.0～3.0℃/min6. 定时范围：1～9999min 7.?控温方式：微电脑温控，采用PT100传感器，PID数显8.?计时方式：数显计时器，精度每小时偏差不大于2分钟记录试验时间，带时间报警器9.?标准银试片：冷轧制成，20×40×0.5mm，纯度99.99 ?10.?仪器表面采用静电喷塑处理，防腐蚀，易清洁11.?工作电源：AC220V ?50Hz12.?功率：?1.5KW
宣城绝缘油介电强度试验仪按使用者需求进行操作；若按下铜片测量键，屏幕显示如下：仪器显示当前浴内温度和默认浴内恒温温度（铜片）100℃值。然后按下“控温启动”键，仪器进入自动控温状态。仪器设有6组计时器，可分别进行计时启动，并显示计时值。2.2 将按国标SH/T0304-92《电气绝缘油腐蚀性硫试验法》方法规定进行试验等操作。2.3 若按下银片测量键，屏幕显示如下：仪器显示当前浴内温度和默认浴内恒温温度（银片）140℃值。然后按下“控温启动”键，仪器进入自动控温状态。仪器设有6组计时器，可分别进行计时启动，并显示计时值。2.4 将按国标SH/T0804-2007《电气绝缘油腐蚀性硫试验银片试验法》方法规定进行试验等操作。五、保管和使用期限：1、仪器应存放在-10～＋40℃，相对湿度在80％以下空间内，并且空气中不应含有足以引起腐蚀的气体和有害物质。2、在用户遵守产品的保管、使用、安装、运输规则的条件下，以制造厂发货日期起一年内因制造质量不良或不能正常工作时，制造厂应负责免费为用户修理产品或更换零件。六、注意事项：１．仪器外壳应与大地接触良好以保证；２．在更换保险丝或其它零部件时，应拔下电源插头；３．非本厂维修人员不得随意拆启仪器；４．仪器使用完后，应切断电源。
宣城绝缘油介质损耗及体积电阻率测定仪-天正华意电气设备有限公司宣城绝缘油介电强度试验仪仪器上面的按钮所在栏目为仪器操作工具栏在仪器操作工具栏可以选择新建试验，保存数据，读取数据，设置仪器参数，设定仪器通道配置，示波器设置，导出数据，查看系统帮助等操作。试验项目选择栏在图4中，仪器操作工具栏的下方蓝色区域为试验项目选择栏，用户在试验项目选择栏选择要进行的试验项目或仪器工作模式，点击工具栏的新建试验将会出现试验项目选择栏3 工作状态显示栏试验项目选择栏的下方蓝色区域为工作状态显示栏，此处会显示的信息包括，仪器运行状态，当前试验项目，当前系统时间等信息。 示波器进入选择的试验项目后，试验项目选择栏会消失出现如图5所示的录波器，当试验运行时，录波器显示当前的实时曲线，试验停止后，示波器显示击穿瞬间的电压曲线，并提供曲线分析功能，用户可以通过“工具尺”定位曲线某一点的信息，也可以缩放查看曲线的局部信 试验参数显示栏在工作状态显示栏左下方为试验参数显示栏，在选择试验后，此栏会显示当前试验的参数配置，点击设置参数可以改变当前的试验参数配置试验操作栏在工作状态显示栏右下方为试验操作栏，此处可以控制试验的开始，停止和数据、曲线结果显示转换。第三章 仪器软件操作在TH-100型绝缘油介电强度测试仪校验装置的附件光盘中有一个仪器设置仪器设置仪器设置选项用于设置试验单位，试验人员，试验地点等信息。所有这些设置信息会被自动加入到试验报告中，在软件操作主界面中点击“仪器设置按钮”仪器设置对话框。设置参数后重启软件，所有的设置信息都会被自动保存，下次再次启动软件时系统时会维持上次修改的运行参数，仪器设置的所有参数不影响试验流程控制和结果参数计算，所有这些参数只与word试验报告的显示有关。仪器设置界面中的参数含义为：1 测试仪信息：当前的试验地点，试验人员，试验单位，仪器编号，试验编号，试验报告页脚/页眉内容，这些信息都会被反应在自动生成的试验报告中，便于仪器自动生成规范的试验报告2 时间设置：点击“时间设置”按钮可以设置系统的当前时间信息。3 虚拟键盘：如果仪器启动后右上角没有橙黄色的方形图标，则可点击此处的“虚拟键盘”启动仪器的虚拟键盘，虚拟键盘的功能和实际键盘完全一致（仅对嵌入式主机版本的软件有效）4 软件升级接口，是仪器的应用软件自动升级接口，仪器供应商会根据使用过程中用户的反馈发布新的仪器软件升级包，用户可以从供应商处获得软件升级包。
<宣城>天正华意电气设备有限公司
宣城绝缘油介电强度试验仪测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于20mA。输出电压5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。注：此仪器要求水内冷发电机接地装置必须解开，否则无法使用！一、主要特点1．采用32位微控制器控制，全中文操作界面，操作方便。2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3．输出电流大，5000V下输出大于20mA。4．高压发生模块采用全封闭技术，内部有保护电阻，可靠。5．抗干扰能力强，能满足超高压变电站现场操作。6．测试完毕自动放电，并实时监控放电过程。二、主要技术性能准确度： ±10％测量范围： 0.1M～100GΩ试验电压： 5000V 短路电流： ＞20mA测量时间： 1分钟～10分钟（与测量方式有关）电 源： 180～270VAC 50Hz/60Hz±1％ (市电或发电机供电)工作环境： 温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。
宣城绝缘油介电强度试验仪装置组成2硬件组成整个绝缘油介电强度测试仪校验装置由仪器主机，高压分压器（2个），高压分合终端，隔离模块，高压引线，采样连接电缆等组成。图1绝缘油检测装置2.1.1 采样主机仪器主机如，仪器主机后面板包括分压器低压臂隔离后的信号输入接口（6芯航插），高压分合终端控制输出（3芯航插），USB连接口（连接计算机）。仪器主机的前面板包括两个信号指示灯电源信号和击穿控制箱（即高压分合终端）状态指示。击穿控制箱状态指示灯亮时表示控制箱内的高压连接点处于低阻状态 高压分合终端高压分合终端用于将输入的高压信号瞬间短接，使放置在分合终端内的油杯间隙发生放电以模拟绝缘油击穿，在绝缘油介电强度测试仪无特殊要求的情况下可以使用空油杯（以空气放电模拟油击穿）作为放电负载。如图1所示，高压分合终端面板上包含了电源插座，2A保险和3芯航插的控制信号输入高压分合终端顶部为高压仓，高压仓包含三对电极，三对电极含义如下：1 右边对电极用于控制击穿放电，进行校验操作时，该点放置击穿电压低的油或者直接使用空杯。中间第二对电极为负载杯，试验时该油杯模拟测试仪带负载状态，不使用时请直接用绝缘罩盖住左边的一对电极为高压引入端子，试验时被检测的绝缘油介电强度测试仪高压输出由此处引入三对电极连接的原理图如图2所示。注意：1）高压分合终端的允许输入电压为80kv，因此在测量电压高于100kv的绝缘油测试仪的输出电压时，请断开击穿控制箱的高压输入高压分合终端的三对电极均需要使用绝缘罩子盖住，以避免电极之间放电，或电极对分合终端的机壳放电图2 分合终端原理图TH-100隔离模块当分合终端内发生击穿放电时会产生巨大的干扰通过分压器耦和至采样主机，该信号会对采样主机产生冲击，因此通过TH-100隔离模块将两个系统进行电气隔离以达到减少冲击的目的，试验时隔离模块置于分压器和采样主机之间，并且让采样主机与分合终端的物理距离保持在2M以上。2.1.4 分压器和高压连接线缆为了保证足够可靠的绝缘性，测试过程中被检测的绝缘油介电强度测试仪高压端子采样如图1中所示的黄色绝缘杆支出（或使用环氧树脂制作的绝缘罩引出高压线），然后经过高压电缆和另一对绝缘杆接入高压分合终端。TH-100绝缘油介电强度测试仪校验装置提供两个分压器，分压器的参数
宣城绝缘油介质损耗及体积电阻率测定仪-天正华意电气设备有限公司
宣城绝缘油介电强度试验仪绝缘油介电强度测试仪校验装置是针对电力试验计量院所绝缘油介电强度测试仪计量校准而设计的专业仪器，仪器可以完成对绝缘油介电强度测试仪的击穿电压，升压速率和波形畸变等性能参数检测，自动给出检测结果报告，该装置以绝缘油介电强度测试仪击穿瞬间的电压作为检测依据，计算仪器的误差，相对于以往稳态校准的方式更直观，准确和有效。1.2特性和技术参数1.2.1 软件系统 绝缘油介电强度测试仪校验装置的硬件和软件特性包括：1 采用主动击穿方式，在指定点构造击穿条件，检测被试品的击穿电压读数误差2 实时显示被试品的输出电压波形，记录被试品击穿瞬间的电压波形图，可以方便的分析被试品的切断时间3 2路高压信号采样，同时检测绝缘油介电强度测试仪的两个高压臂高压信号4仪器能够自动生成格式规范的WORD试验报告5 各种试验的试验环境设置和仪器设置自动保存6 自动计算各种试验的试验参数7 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作1.2.2 技术参数1 10KV～100KV测量误差小于0.2％RDG＋0.04kv2 升压速率测量误差小于0.5％3 时间读数分辨率39us4 供电电源AC220V±10％ 50Hz5 测量电压：100kv（-50kv～50kv，未连接击穿控制箱）6 击穿电压：80kv7 分压器电容值10pf，测量电压50kv（50Hz/60Hz）10 击穿控制箱允许输入电压80kv11）支持应用软件系统的计算机必须符合以下要求：1＞ CPU主频＞1.5GHz2＞ 系统的内存＞1GB3＞ 计算机的操作系统为Windows XP/ Windows 74＞ 计算机的硬盘＞40G5＞ 具有USB2.0接口12）使用温度范围：0~50摄氏度，湿度＜80％1.2.3 应用领域1 绝缘油介电强度测试仪稳态误差校验2 绝缘油介电强度测试仪击穿误差校验3 绝缘油介电强度测试仪升压速率校验4 绝缘油介电强度测试仪波形畸变率校验
