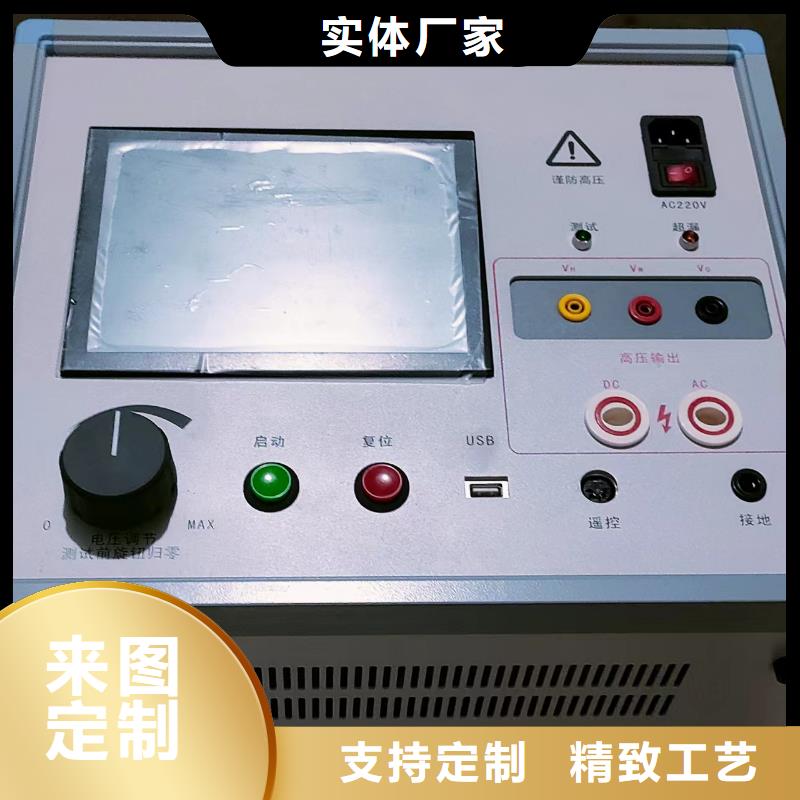

宣城灭磁过电压测试仪工作原理TH-II灭磁过电压测试装置由电压调压电路、高压升压电路，漏电流设定及检测电路，电压、电流测量电路，保护电路及电压波形的彩色图形显示等部分组成。其中，AC/DC高压升压电路能调整输出电压至需要的值，漏电流设定及检测回路能设定击穿电流，测试过程中通过LCD屏幕实时显示电压和漏电流值，当漏电流值达到或超过预定漏电流值时，测试装置将立即自动复位，并亮起超漏报警灯，蜂鸣器开始鸣叫（通过仪器面板复位按钮关闭报警灯和蜂鸣器）。测试装置具有定时复位功能，样品在要求的的试验电压作用下达到规定的时间时，测试装置具有自动复位切断试验电压功能。测试时若被测样品发生击穿，漏电流超过设定的击穿（或保护）电流，测试装置自动切断输出电压，同时声光电报警提示。原理图如下所示：图一、工作原理图四、技术指标输出电压 AC:0---5000VDC:0----5000V输出功率：2000W（变压器功率可选）精度参数：电压精度< 3 % 电流精度< 2 %漏电流范围：AC:0-100 mA（5000V）AC:0-600 mA (3500V 过电压使用)DC:0-30 mA（5000V）灭磁过电压范围：AC:0—3500V波形显示：8吋彩色LCD显示屏定时范围：基本1—180秒，（也可任意时间定制）波形数据存储：USB盘（存储容量8GB）外形尺寸：380宽*320高*260深重 量：约 23kg供电电源：AC220V（±10%），50Hz 灭磁过电压保护测试仪 消谐电阻器参数测试仪 消谐电阻器测试仪 消谐测试仪 消谐器交流特性测试仪 消谐器特性测试仪 消谐器测试仪 消谐电阻器参数测量仪 电压器消谐电阻器测试仪 消谐电阻器分析仪 互感器消谐电阻器测试仪 消谐器交流参数检测仪

宣城灭磁过电压测试仪过电压保护器测试仪广泛地用于各种电气设备工频放电电压的测试，尤其是对带间隙的氧化锌过压保护器（又称避雷器或TBP）的工频放电电压测试具有独特的功效。该测试仪采用一种新型的特殊电路，对试验电压波形进行监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间的电压峰值，同时发出声音报警信号，以提示试验者，并迅速切断试验电源，保护试品和试验设备免遭过流损坏。该测试仪集工频高压电源、测量、控制系统为一体，浓缩在一个工程塑料箱内，体积小，重量轻，防震耐摔，操作简单，携带方便。一、技术指标1.输出电压0-30KV（有效值）； 输出电流0-25mA2.检测放电方式: 波形检测和付立叶变换方式3.准确度: 电压: ±（读数×2%+0.1） 电流: ±（读数×2%+0.1）4.高压切断时间: 小于0.2秒5.电压分辨率：0.001KV 电流分辨率：0.001mA 6. 输入电源：180V～270VAC，50Hz/60Hz±1%，市电或发电机供电7.计算机接口： 标准RS232接口 8.打印机： 热敏微型打印机9.环境温度：-10℃～50℃ 相对湿度：<90%二、性能特点1.仪器采用波形检测和付立叶变换方式时刻监测放电电流，当监测到放电电流时，立即记录此刻高压并在0.2s内切断高压电源。测试结果精度高，便于实现自动化测量。2.全触摸液晶显示屏超大全图形操作界面每过程都非常清晰明了.操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测试。。3.仪器操作简便，数据的测量在微处理器控制下自动完成。无需人工干预.4.一体化机型，内附高压电源，便于现场测试，减少现场接线。5.高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。6.低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。7.防误操作：电压、电流实时监示;接线端子高/低压分明;缓速升压迅速降压声音报警。8.抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。9.高压电缆：为耐高压绝缘导线，但为了测量，请悬空使用。

宣城灭磁过电压测试仪交流测量”页面在“交流测量确认页面”按“进入”键后进入“交流测量”页面，仪器输出交流高压进行试验，如图9。测量输出高压时，仪器有声光报警提示。测量过程中可以按“中止”键中止当前的测量。测量完毕，显示测量结果，即三次的测量数据及平均值。动作电压 交流19.1kV 19.3kV 测量A-N中止图9交流测量4.3.3 “交流测量结果”页面工频放电电压试验仪器自动测试三次，每次间隔15秒，并取三次测试的平均值做为终测量结果显示。如图10所示。动作电压 测量19.1kV 19.3kV 结果19.1kV A-N平均 19.1kV 退出图10交流测量结果按左键可打印测量结果，页面会自动按“A-N”、“B-N”、“C-N”、“A-B”、“A-C”、“B-C”的相别顺序循环显示，用户可根据此显示进行接线，以便打印数据与相别正确对应。按右边的“退出”键退出本次测试，并返回“交流测量功能”页面。4.4 “无间隙TBP ZnO避雷器”页面在功能选择页面按“选择”键选择“无间隙TBP ZnO避雷器”，即可进入该测量页面，如图11所示。按“退出”键可退出并返回功能选择页面；按“进入”键进入“直流测量确认”页面。 直流测量无间隙TBP ZnO避雷器泄漏电流退出 进入图11 直流测量功能4.4.1 “直流测量确认”页面在“直流测量功能”页面按“进入”键进入“直流测量确认”页面，如图12所示。确定加直流高压？请确认接线正确退出 进入图12直流测量确认按“退出”键退出测量，返回“测量功能选择”页面；按“进入”键将输出直流高压，开始“直流1mA参考电压试验”（简称“直流测量”）。注意：1、在开始测量前应将面板上的“高压输出”开关打至“OUT”状态，否则仪器无法输出高压。2、开始测量前，应确认接线正确，接地良好，以免发生电击事故。3、10秒内无操作，仪器自动返回上一页面“直流测量功能”页面。

宣城灭磁过电压测试仪测试的显示屏幕为8吋LCD彩色屏，外表附有电阻触控屏。若有因颠簸造成触控不，可以在USB口插入随机附赠的鼠标自行修正。在桌面左上角的“我的设备”图标上双击鼠标左键，依次鼠标左键双击“控制面板”-“笔针”。在笔针属性对话框中选择“校准”选项卡，单击“再校准“命令按钮。用笔尖(或其它坚硬带尖物体)准确点击触摸屏提示的笔针位置，依次校准完中心和周边4个角后确定退出校准程序。重启测试装置器后，触摸屏鼠标位置会恢复到正确位置。图四、电压测试界面电压测试界面左上方有测试类型选取，在做微小漏电流试验时可以选择DC 30mA档；做交流试验时可以选择AC 100 mA档；界面中部有漏电流报警限值设置，可以通过上下的加减按钮进行1毫安级的微调，也可以通过下方的控制条的随意拖动实现大范围调节。旁边有定时调节设置，通过下拉列表框可以将定时时间设定在5-180秒范围内，每个定时档位为5秒，当定时成功并启动测试后，若测试时间达到定时时间，测试装置自动复位，切断输出电压。右侧设置按钮，将把测试类型选取、漏电流限值和定时值下发至执行机构【每次按下面板启动按钮之前，请点击设置命令，以便使测试条件生效】。界面正下方为电压、电流、漏电流预置值和定时时间构成。左下方为“过电压”、“清空”和“退出”命令按钮。点过电压退出当前程序，进入过电压测试程序；点清空后，屏幕上保留的电压电流和定时值会归零；点退出结束当前程序回到桌面或NandFlash目录。界面右侧显示测试装置运行状态，绿灯亮起表示正在测试，红灯亮起表示停止测试，绿灯亮起时面板上的测试指示灯同步点亮；界面右下方显示测试类型。

宣城灭磁过电压测试仪主运行界面中单击“过电压”，进入过电压试验界面。界面上方从左至右依次有高压电阻投切选择，用于过电压试验时配置输出电流，此选项为复选框：可以选任意一个，或两个，或全不选。超漏报警限值有300 mA、450 mA和600 mA三个档位，此为单选，默认300 mA。上方中间部分为电压、电流、畸变、频率实测值显示，右侧为运行状态按钮，测试启动时，运行状态绿灯亮起。界面正中为波形显示区，显示电压的实时波形。界面左侧有四个功能按钮，分别是设置，耐压测试，保存和返回。其中设置按钮，将把测试类型选取、漏电流限值和定时值下发至执行机构【每次按下面板启动按钮之前，请点击设置命令，以便使测试条件生效】。“耐压测试”用于切换到电压试验。保存按钮用于测试过程中，抓取当前屏幕上的参数值和波形，默认保存路径为USB口上的随机附赠U盘（自行准备的U盘容量不应高于8GB）。若保存过程中USB口没有U盘，则图形文件自动保存在机器系统的路径NandFlash下。界面如下所示：图五、过电压试验界面当图形保存过程中未插U盘，事后想复制该图形文件步骤如下：只需把U盘插入测试装置面板的USB接口，在主界面上双击界面空白区域6次，退出测试程序。在桌面左上角的“我的设备”图标上双击鼠标左键，并进入NandFlash盘符(此时若U盘已经插入USB接口，在NandFlash同级目录下会出现“硬盘”盘符)。选中NandFlash下待剪切的文件，点“编辑”菜单栏中的剪切命令，回到我的设备目录下的“硬盘”目录下，点击“编辑“菜单栏中的粘帖命令，即可以把数据文件保存到U盘。保存完毕后，若需要重新运行测试程序可以双击“我的设备”—“NandFlash”—“N”或“G”文件即可。(若复制剪切过程中发现不能找到“硬盘”盘符，请插拔U盘多试几次)。
