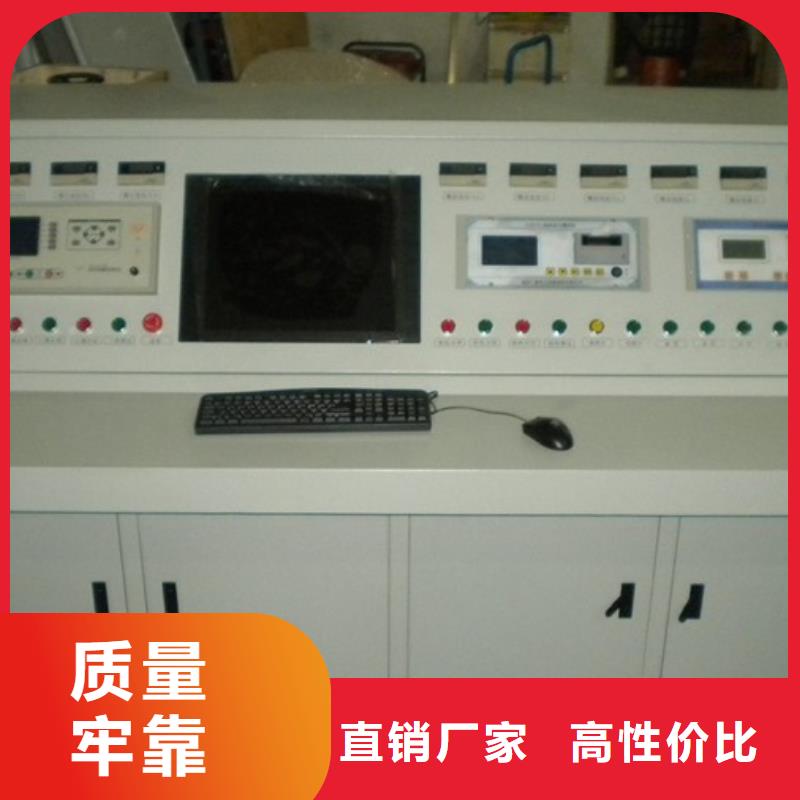

汕尾发电机特性综合测试仪2.绝缘电阻三相绕组对地测试。测试系统依次将直流500V电压加到各台被试机绕组与外壳（地线）之间，测量出的绝缘电阻扣除本底后作为测试结果输出显示，当所测绝缘电阻值大于500时显示500，并根据标准下限值自动判断合格与否。3. 匝间绝缘强度传统的匝间测试方法是采用130％额定电压下运转3分钟，看电机是否烧坏，即为破坏性试验，且浪费电能，到今天为止80年代中期，推出了高压脉冲冲击波形比较法，对一个标准电机与被测电机同时冲击，在示波管上显示出两个衰减波形，由人工进行两波形差异比较判断。这种方法虽然有了很大进步，但对标准电机长时间试验，造成匝间绝缘性能降低，判断结果也受人为因素的影响。因此，为了提高检测精度，保证测试效果，在设计本方案时，我公司在吸收了国外的先进技术同计算机应用技术相结合的同时，采用高速A/D测试系统，采用高压脉冲波形比较法，将匝间波形数字化处理，通过计算机对波形的几个参量进行计算处理，得出波形的量化指标(1)衰减率(2)频率(3)积分面积，将电机的波形自动存入计算机中与其比较，自动判断。匝间绝缘在电机测试中非常重要，如有漏判则会造成非常严重的后果，造成漏判的原因大部分是匝间能量不够，有的仪器只追求设备体积小及降低成本，采用电子调压，储能达不到，另外为了降低成本，用可控硅或IGBT代替传统的闸流管作为开关器件，脉冲电流及波前时间远达不到闸流管的效果。本公司采用闸流管作为开关器件，储能电容0.1ｕｆ，输出能量1.25J，以确保产品不能漏检，测试时按照预先做标准波形时确定的采样速度和放大倍数，将调整好的匝间高压通过闸流管而加到电机绕组上所产生的衰减振荡波形进行采样，用高速A/D测试系统，将匝间波形数字化处理，通过计算机对波形的几个参量进行计算处理，得出波形的量化指标(1)衰减率(2)频率(3)积分面积，三相电机匝间波形采用自比方式，3个绕组的波形在屏幕上重叠显示，单相电机测试波形与存储标准波形进行比较，并报告面积差值及差值等判断匝间绝缘强度的测试值。判断精度：绕组圈数在400圈以内时，相邻一圈匝间短路均能判断。冲击匝间单元采用我公司自制的测试系统，能量大、判断准确。

<汕尾>天正华意电气设备有限公司

汕尾发电机特性综合测试仪TH-2B发电机特性综合测试系统是专门为发电厂发电机组大修后电气启动试验而设计的，它可完成发电机的各种特性曲线（发电机空载、短路、灭磁、零起、±10％阶跃、频率试验以及励磁机的负载试验等）的实时测量和分析，具有测量信号多、精度高等特点。二、技术特点1.采用标准接口，以适应各类电厂（火力发电厂、水利发电厂、核能发电厂等）的需要。2.可进行自动采集数据，也可进行交互式采集数据。3.实时绘制特性曲线，使测试更直观。4.可进行波形对比，将实测数据和历史数据进行同坐标对比，以利于判断。5.检测数据稳定、、可靠，从而能正确判断电机的检修情况，以确保发电机正常运行。6.采用图表输出方式，更易于分析判断和存档。7.采用工控机主板，大屏幕液晶显示器与测试单元一体化设计，可靠性更高8.本系统程控化程度高，大大降低了测试复杂度，提高了工作效率和性。9.6路电压信号处理采用先进的电磁感应、光电隔离原理，测试精度高，响应时间快、性能稳定。输入与输出完全隔离，隔离电压大于3KV，过载能力可持续2倍于标称电压（3相150V、3相750V），输入阻抗大于150KΩ（或750 KΩ）。10.3路电流信号处理采用钳式电流传感器，现场接线方便、，测试精度高，响应时间快、性能稳定。输入与输出完全隔离，隔离电压大于3KV，可持续过载能2倍于标称值，瞬时20倍60秒过载。

汕尾信誉好的发电机特性综合测试系统厂家_质量保证

汕尾发电机特性综合测试仪 通道与坐标设置完成通道名称定义，单位定义，颜色设置，是否显示，信号坐标范围，时间轴范围，当前坐标系配置等设置功能。其中通道设置如图13所示，其中通道1，通道2……通道12对应仪器主机面板的CH1，CH2…..CH12等12个物理通道，通道名称文本框是信号通道在该试验模板中的物理量名称，后面紧跟的是物理量的单位，展示时曲线的颜色， 当是否显示复选框选中时，曲线将显示在示波器中，否则曲线将不在示波器中展示。图14 示波器的坐标设置坐标设置对话框如图14所示通过小值和值来定义当前信号展示时的坐标范围，调整坐标范围可以实现对曲线的放大和缩小，通道小数点位数用于控制示波器数据展示和分析时小数点位数，此项决定了此通道数据在系统中展示时所使用的小数点位数。X轴设置即为时间轴的范围设置，将X坐标小数点增多将可以增加时间分析的分辨率。坐标系选择可以选择4条曲线的坐标作为当前显示的坐标系。当设置的X轴范围超过限制时，仪器会自动调整至允许设置的值。2） 图形的放大与缩小仪器提供四种方式对当前窗口的波形进行放大与缩小，种方式是使用示波器左边快捷工具栏的放大与缩小工具，第二种方式是调整波形的坐标范围，第三种通过按下鼠标或者一直按触摸屏在LCD上绘制一个矩形区域以实现对图形的缩放，第四种是通过示波器右边快捷工具栏对特定曲线进行放大和缩小。其中波形放大，缩小和矩形区域缩放控制这两种方式是针对当前窗口的所有信号进行的操作，而坐标调整和特定曲线的缩放则是针对特定的某一条曲线，并且对特定曲线的缩放只影响Y坐标的调整3) X轴放大与缩小X轴的放大与缩小操作是指调整当前示波器图形的时间窗口，并不改变曲线的Y轴坐标范围。4）图形定位在示波器左边快捷工具栏可以启动或者关闭数据定位操作，启动数据定位操作后，示波器中会显示一条定位红线如图22所示，示波器数据框会显示当前红线对应的时间，以及该时刻各个通道的数值

<汕尾>天正华意电气设备有限公司 汕尾信誉好的发电机特性综合测试系统厂家_质量保证

汕尾发电机特性综合测试仪技术要点记录方式3.1.1 故障记录格式当录波仪监测到接入参量的状态满足启动判据时，即开始按用户设定的记录格式记录模拟量波形、模拟量有效值、开关量状态。为了减小故障记录，模拟量波形可以采用分段记录。记录内容如下图：故障记录的三种数据（模拟量波形、模拟量有效值、开关量状态）采用不同的记录格式（故障前、后记录长度，对于波形还有段、第二段的长度和第二段记录频率）。Fw1：波形段记录频率，使用录波仪当前采样频率。Fw2：波形第二段记录频率，用户设置。波形第二段为可选项。Fe：有效值（含派生量）记录频率，固定为1点/20ms。Fd：开关量记录频率，使用录波仪当前采样频率。录波仪采用循环方式管理故障记录。故障启动后，录波仪本地机生成一个新的记录，如果此时存储空间不足，录波仪本地机会删除旧的一个故障记录，然后保存新记录。录波仪本地机能够保存的记录数目，取决于故障记录的大小，而故障记录的大小由记录格式决定。3.1.2 长时记录长时记录能够连续不间断地对所有通道进行稳态记录，模拟有效值记录间隔20ms～10s，模拟量波形的记录频率1～10kHz，开关量通道的状态可设置。装置可设置保存长时记录数据的记录天数，具体天数参照记录文件的所占内存及总内存量的算法，由用户参照后自主设定，记录列表每次加载到仪器存储器上的容量不超过500MB。长时记录每5分钟形成一个长时记录文件，文件名默认的格式为“试验地点-日期 时间-长时记录.ltr”，用户也可以自定义文件名。 记录所有模拟通道的模拟量有效值和所有开关量通道的状态值，带有时标。该记录功能可以投入或退出。详见“5.6 长时记录”。3.2模拟量启动参数运行中，录波仪监测模拟量（含派生量）的状态，模拟量的突变、过量、欠量，可以启动故障记录。设置表格中，每个模拟量对应有“突变启动值”、“过量启动值”、“欠量启动值”3栏，如 果栏为空，则禁止了该通道的该种启动方式。3种方式的写入值的含义如下：3.2.1 突变启动值假设某通道模拟量的“突变启动值”一栏，写入了值Hm。如上图，如果模拟量有效值有一个大于等于Hm的阶跃（正或负），录波仪将启动故障记录，并把T0作为故障零点。其中阶跃时间T必须小于等于60ms，即录波仪不把缓变的模拟量有效值变化认作突变。

汕尾发电机特性综合测试仪 以下为三相电机三个绕组自比被测试定子三相绕组波形黄色（A-B相）、绿色（B-C相）及粉色（C-A相）重叠显示在一起，计算机自动比较其差值及面积差值，确定线包匝间与否。4、工频耐压和泄漏电流测量该项目之前，同样需要测量本底泄漏电流，再将相同的工频高压加到被试电机绕组与外壳之间及相与相之间、并测量产生的泄漏电流，扣除本底后作为结果显示，并根据设定的上下限值自动判断合格与否。按下停止按钮结束本次测试。工频耐压测试：三相对地。工频电压及泄漏电流采用数字式仪表5、堵转测试电机在静止情况下，给电机接线端突加一参数设定值附近的低电压（根据电机额定电压不同则堵转电压也不同，一般为额定电压的1/4，堵转电压用50-170V），电机将由静止启动并且加速，测试系统在电机启动之前或在极低转速下测量加到电机端的电压、通过的线电流、有功功率及电源频率，并根据标准参数中规定的电压值对所测数据进行线性修正，计算功率因数和电流不平衡度，所有数据均显示于屏幕，根据标准参数自动判断合格与否。完成上述内容后，电机自动切换到空运转状态。6、空运转此项目不进行数据测试及显示，可多路同时进行通电运转，时间到可转入空载测试。7、空载测试被试电机在空运转状态下连续运转至损耗稳定后，自动将测量回路依次切入正在做空运转的电机线路上，测取该台电机空载下的电压、电流、功率、频率，根据标准参数中规定的电压值对所测数据进行线性修正，计算功率因数和电流不平衡度，所有数据均显示于屏幕，根据标准参数自动判断合格与否。完成上述内容后，电机自动断电。堵转及空载采用型 高精度数字测试仪外形如下：

汕尾信誉好的发电机特性综合测试系统厂家_质量保证

汕尾发电机特性综合测试仪第三种“特级管理”:高级别的管理权限， 可以使用测试程序提供的除了与系统调试有关的全部功能。与“普通管理”权限比较:①可以进入权限设置窗口对“基本使用”、“普通管理”、“特级管理”3种权限进行设置，但是不能对 “权限全开”这一级别进行设置。②可以设定匝间判断方式。第四种“权限全开”:级别的管理权限，可以使用测试程序提供的全部功能包括系统调试功能。1.“更改权限”:点击后弹出权限变更窗口(如图5.5)，在此窗口中添入相应权限的用户名和密码回车或点击“确定”后如果正确则更改为此用户名与密码所对应的权限。此时测试界面左上角标题会显示当前的使用权限(如图5.6)。2.“权限设定”: 点击后弹出使用权限设定窗口(如图5.7)。此窗口中可以对用户使用权限进行修改、添加、删除操作，下面进行逐一介绍:①修改权限:在窗口左侧权限列表框中选择要修改的权限项目，在“用户名”与“密码”文本框中会显示当前选中的项目，“权限等级”中显示当前权限等级。修改完成后点击“保存修改”则完成此次修改操作。②添加权限:如果想要重新增加使用权限时点击“添加权限”，左侧权限列表框中会添加一条空的记录，在右侧文本框输入用户名、密码在选择框中选择相应的权限等级后点击“保存修改”后添加完成。③删除权限:在窗口左侧权限列表框中选择要删除的权限项目，点击“删除权限”在弹出的询问窗口中确认即可删除此项目。

<汕尾>天正华意电气设备有限公司

汕尾发电机特性综合测试仪TH-2B发电机特性综合测试系统是专门为发电厂发电机组大修后电气启动试验而设计的，它可完成发电机的各种特性曲线（发电机空载、短路、灭磁、零起、±10％阶跃、频率试验以及励磁机的负载试验等）的实时测量和分析，具有测量信号多、精度高等特点。二、技术特点1.采用标准接口，以适应各类电厂（火力发电厂、水利发电厂、核能发电厂等）的需要。2.可进行自动采集数据，也可进行交互式采集数据。3.实时绘制特性曲线，使测试更直观。4.可进行波形对比，将实测数据和历史数据进行同坐标对比，以利于判断。5.检测数据稳定、、可靠，从而能正确判断电机的检修情况，以确保发电机正常运行。6.采用图表输出方式，更易于分析判断和存档。7.采用工控机主板，大屏幕液晶显示器与测试单元一体化设计，可靠性更高8.本系统程控化程度高，大大降低了测试复杂度，提高了工作效率和性。9.6路电压信号处理采用先进的电磁感应、光电隔离原理，测试精度高，响应时间快、性能稳定。输入与输出完全隔离，隔离电压大于3KV，过载能力可持续2倍于标称电压（3相150V、3相750V），输入阻抗大于150KΩ（或750 KΩ）。10.3路电流信号处理采用钳式电流传感器，现场接线方便、，测试精度高，响应时间快、性能稳定。输入与输出完全隔离，隔离电压大于3KV，可持续过载能2倍于标称值，瞬时20倍60秒过载。

汕尾发电机特性综合测试仪技术要点记录方式3.1.1 故障记录格式当录波仪监测到接入参量的状态满足启动判据时，即开始按用户设定的记录格式记录模拟量波形、模拟量有效值、开关量状态。为了减小故障记录，模拟量波形可以采用分段记录。记录内容如下图：故障记录的三种数据（模拟量波形、模拟量有效值、开关量状态）采用不同的记录格式（故障前、后记录长度，对于波形还有段、第二段的长度和第二段记录频率）。Fw1：波形段记录频率，使用录波仪当前采样频率。Fw2：波形第二段记录频率，用户设置。波形第二段为可选项。Fe：有效值（含派生量）记录频率，固定为1点/20ms。Fd：开关量记录频率，使用录波仪当前采样频率。录波仪采用循环方式管理故障记录。故障启动后，录波仪本地机生成一个新的记录，如果此时存储空间不足，录波仪本地机会删除旧的一个故障记录，然后保存新记录。录波仪本地机能够保存的记录数目，取决于故障记录的大小，而故障记录的大小由记录格式决定。3.1.2 长时记录长时记录能够连续不间断地对所有通道进行稳态记录，模拟有效值记录间隔20ms～10s，模拟量波形的记录频率1～10kHz，开关量通道的状态可设置。装置可设置保存长时记录数据的记录天数，具体天数参照记录文件的所占内存及总内存量的算法，由用户参照后自主设定，记录列表每次加载到仪器存储器上的容量不超过500MB。长时记录每5分钟形成一个长时记录文件，文件名默认的格式为“试验地点-日期 时间-长时记录.ltr”，用户也可以自定义文件名。 记录所有模拟通道的模拟量有效值和所有开关量通道的状态值，带有时标。该记录功能可以投入或退出。详见“5.6 长时记录”。3.2模拟量启动参数运行中，录波仪监测模拟量（含派生量）的状态，模拟量的突变、过量、欠量，可以启动故障记录。设置表格中，每个模拟量对应有“突变启动值”、“过量启动值”、“欠量启动值”3栏，如 果栏为空，则禁止了该通道的该种启动方式。3种方式的写入值的含义如下：3.2.1 突变启动值假设某通道模拟量的“突变启动值”一栏，写入了值Hm。如上图，如果模拟量有效值有一个大于等于Hm的阶跃（正或负），录波仪将启动故障记录，并把T0作为故障零点。其中阶跃时间T必须小于等于60ms，即录波仪不把缓变的模拟量有效值变化认作突变。

汕尾信誉好的发电机特性综合测试系统厂家_质量保证

汕尾发电机特性综合测试仪通道率定是指设定采样通道实测信号值和真实物理量的对应关系，选择正确的信号通道类型（电压或电流）以及设定通道采样的档位，在软件主界面点击“通道率定”按钮出现图9所示界面。对于模拟信号采集通道CH1CH2CH3CH4…..CH12，可以选择通道信号类型，信号类型可以是电压或者电流，选定通道类型后仪器将采集点切换到对应的物理通道，如果选择电压信号则对应的电流通道信号将不会被采集，选择电流信号则对应的电压信号通道不会被采集。如果选定的信号为电压信号还需要选择信号的量程，仪器电压通道采集分为10V/200V/400V三档。注意：试验过程中一定要正确的选择信号的量程以免通道过电压选定模拟通道类型以后设定两个采集点和真实物理量的对应关系，一般情况下应尽量选择传感器的零点和满量程点，传感器都是线性变换，对于电压输出型传感器，如果传感器输出电压为V1时对应的物理量为R1，率定点2为10，100则试验过程中仪器会自动显示真实的导叶开度百分数值。用户也可以选择对指定的通道进行自动率定，选择自动率定后出现图10所示画面在此窗口点击启动后，仪器自动采集当前通道的电压值显示在通道数值项，用户只需要在待校验的率定点输入对应的物理量值即可，当两个率定点都获得数值后，当前通道校验完成。如果在点击启动前选择了交流有效值，则率定点的通道数值项将显示信号的交流有效值否则显示直流平均值。图10 自动率定界面注意： 当通道1选择档位为100mV，且通道1/7的档位置于10V时，仪器通道1的输入范围是-100mV~100mV，否则100mV档位电压选择失效，100mV档位电压选择仅在发电机短路试验，空载试验和励磁特性试验时有效，其他试验选择无效。当选择100mV档位时CH1通道运行输入的电压小于20V3.7 试验数据导出仪器所保存的所有试验数据文件和试验报告文件都可以通过移动存储设备（U盘或移动硬盘）导出.仪器中所有的试验文件都是围绕试验模板程序而组织的，所以如果要查看某个试验的存储文件，必须首先从试验选择主界面进入对应的试验模板程序，然后在试验模板主界面点击“读取：按钮则会出现如图11所示界面。
