长沙接地导通测试仪试验接线试验前将随机配置的专用测试线取出，将红色、黑色测试钳线分别夹到连接到被测地网的两根接地引下线上，加持后来回晃动测试钳，以磨掉表面氧化层保证接触良好。测试线另一端连接到仪器面板接线端子，如图2。图2 试验接线2）仪器操作开机界面接地导通测试仪Ver：1.1电池：39.4V 正常2019-01-09 16:32图3 开机界面电池电量充足时按下开机键，仪器屏幕点亮，并显示如图3所示界面。如发现电池电压低于32V，或电池提示“低电”时，应使用随机配置的专用充电器充电，充电操作请参阅“仪器维护”章节。对比度设置：开机界面下按“↑”可增加屏幕显示的对比度，按“↓”可降低屏幕显示的对比度，调整完毕按“F2”保存对比度设置。系统时间设置：开机界面下按“F1”键，配合“↑”键、“↓”键可调整反白区域数值，按“→”键或“←”键可切换反白区域的待调整位，调整完毕按“F2”保存系统时间设置。设置电流：10 A3）电流设置图4 电流设置界面在开机界面下，按“确认”键，即可进入电流设置界面，此时按“↑”键或“↓”键可增加或降低试验电流，可供设置电流选项在1A、5A、10A，可根据试品进行设置，见图4。4）测试显示界面实测电流：0.00A干扰电压：0.00V电阻：0.0000mΩ按确认键进行测试图5测试界面在设置完成并确认接线无误后，按“确认”键即可进入测试界面，

长沙接地导通测试仪测量结果的意义如下：Zx： 测量的地网阻抗值 Rx: 测量的地网电阻值V： 施加电压值（电流桩上面的电压）I： 试品流过的电流F1F2 : 试验频率打印结束后，关闭电源开关，测试完毕。6). 测试过程中屏幕上出现的检查电源，检查电流桩，检查电压桩，检查地网等都表示仪器自动检查，一般情况大约15秒钟左右，请耐心等候，不必着急。4、测试菜单详细解释1). 测量方式: 仪器可以选择五种测量方式即“地网” “电流桩” “电压桩” “接地” “电压”.前三种的作用分别是测量地网阻抗电流桩阻抗电压桩阻抗.一般情况下做实验的时候应选择“地网”来测量大地网的阻抗.而当用户要求测量电流桩或电压桩阻抗的时候可以选择后直接测量. “接地”的作用是测量接地电阻和土壤电阻率。默认线长20米。也可以修改线长。“电压”的作用是测量跨步电压，接触电压等参数。（注意，“电压”需要配相应的电极）2). 频率选择: 仪器可以选择两种测量频率即“变频”和 “定频”.在现场做实验时候一定要选择“变频”来做实验这样测量能够现场的电磁场干扰. “定频”方式只是在实验室里面做实验的时候才能使用. “变频”采用的是45Hz和55Hz双变频来测量. 而“定频”采用的是严格50Hz来测量.3). 电流选择: 仪器提供5种测量电流 即“1A”“2A”“4A”“5A”“6A”，“7A”“8A”“9A”“10A”.根据电流桩阻抗的大小来选择测试电流.一般情况下使用1A电流即可.4). 自动打印: 当光标在电流上时候，按一下“确认”键在屏幕左下角会出现或消失打印机小符号代表选择或取消自动打印功能.当选择自动打印时候测试完毕

<长沙>天正华意电气设备有限公司 长沙绝缘油介电强度试验仪大品牌

长沙接地导通测试仪接地引下线导通电阻测试仪以高速微控制器为核心，内置可充电锂电池，采用高速A/D转换器及程控电流源技术，具有电阻温度换算功能，在电路保护方面，有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。达到了高精度、高稳定的测量效果及高度自动化测量功能，具有输出电流大、精度高、量程宽、数据稳定、重复性好、抗干扰能力强、保护功能完善、充放电速度快等特点。接地引下线导通电阻测试仪具有自动完成自检、数据处理、显示、自动放电和放电指示等功能。它具有测量迅速、测量精度高、操作简单、体积小、重量轻、便于携带等特点。5.6寸彩色LCD显示，简易按键操作界面，使得本仪表的使用操作简单，界面清晰明了。同时，自检功能降底了仪表使用和维护的难度。S455 APP是自主研发的一款集成了对测量数据的记录、管理、生成报告等综合信息管理功能的APP，与仪表配套使用，实现GPS定位功能。该APP能针对工程师检测任务进行管理、报告生成等，具有人性化的工程向导功能，使用方便。便捷的数据上传处理与仪表的蓝牙控制，一键生成任务报告，极大提高检验人员的工作效率。

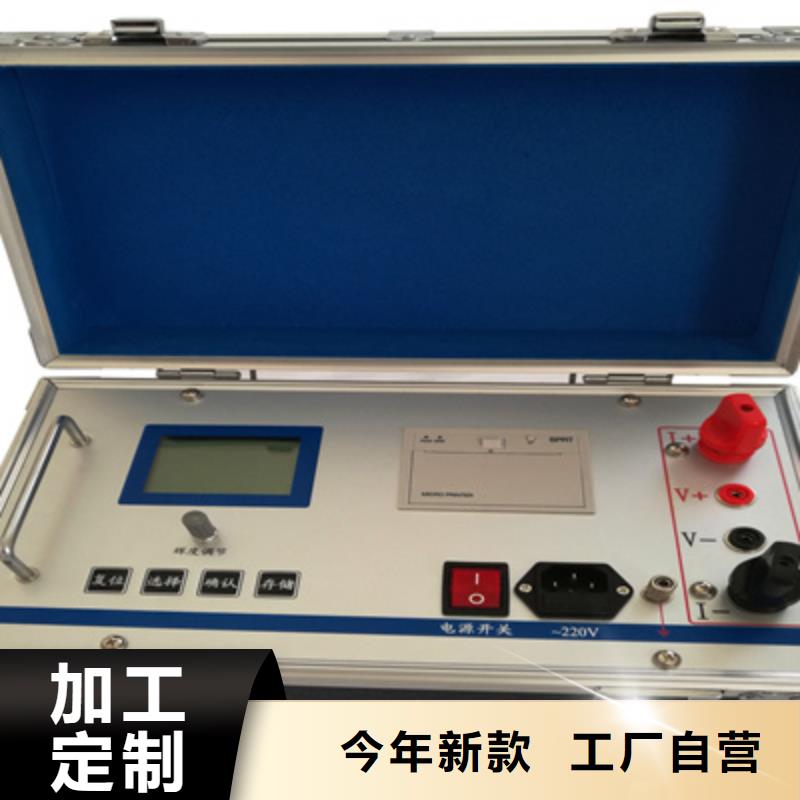

长沙接地导通测试仪、保护功能完善，性能更可靠。4、响应速度快，自动刷新数据。5、采用立式机箱结构，结构牢固，便于现场使用。6、智能化功率管理技术，仪器总是工作在小功率状态，有效减轻仪器内部发热，节约能源。7、点阵式液晶，中文菜单。8、热敏打印机，高速、静音，打印输出测试结果。四、技术指标1、输出电流：2.5A、5A、10A、20A、50A2、量程：　 40μΩ～400mΩ （50A档）100μΩ～1Ω （20A档）500μΩ～2Ω （10A档）1mΩ～4Ω（5A档）2mΩ～8Ω (2.5A档）3、准确度：0.2％4、分辨率：0.1μΩ5、工作温度：-10～40℃6、环境湿度：≤80％RH，无结露7、工作电源：AC220V±10％，50HZ±1HZ五、系统介绍仪器面板见图一 1、显示屏：128×32点阵液晶显示器，中文操作。2、电流表头：指示输出电流。3、辉度调整：可调整显示字符的对比度。4、打印机：打印测量电阻值结果。5、按键：执行仪器各种操作：复位：任何时刻按下复位键整机回到初始界面，切断输出电流。选择/打印：选择输出电流，显示测量数据后，按此键1-2秒可打印电阻值。确认：选定电流后按此键，仪器进行测试，显示电阻值后，按此键1-2秒可重新测试，加快数据的稳定。6、电源～220V： AC220V电源插座（带保险）及仪器电源开关。7、 ： 接地柱，为整机外壳接地用，属保护地。8、接线柱：I＋、I-：输出电流接线柱，I＋为输出电流正，I-为输出电流负。V＋、V-：采样电压接线柱，V＋为电压线正端，V-为电压线负端。

<长沙>天正华意电气设备有限公司 长沙绝缘油介电强度试验仪大品牌

长沙接地导通测试仪由于本测试仪原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。测试仪及手册上的 “ ”危险标志，使用者必须依照指示进行操作。二.简介TH-3050接地导通电阻测试仪又名微欧计、欧姆计、直流接地电阻测试仪，采用微处理机技术，四线法测试，精密可靠。是检测设备外壳、避雷带、地梁、构造、机柜、钢筋、水管、窗户、护栏、散热器、流水线等对象的金属构件之间等电位联结质量的专用仪表，也可以测量各种电气设备与地网地极间的连接导体的电阻，变压器直流电阻，还可以测量开关、插座触点的接触电阻、线圈、金属导线、焊接点等低值电阻。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。还具备测量直流电压和交流电压功能。TH-3050接地导通电阻测试仪由主机、监控软件、测试线、通讯线等组成。主机大屏LCD显示，一目了然。

<长沙>天正华意电气设备有限公司
长沙绝缘油介电强度试验仪大品牌 <长沙>天正华意电气设备有限公司

长沙接地导通测试仪由于本测试仪原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。测试仪及手册上的 “ ”危险标志，使用者必须依照指示进行操作。二.简介TH-3050接地导通电阻测试仪又名微欧计、欧姆计、直流接地电阻测试仪，采用微处理机技术，四线法测试，精密可靠。是检测设备外壳、避雷带、地梁、构造、机柜、钢筋、水管、窗户、护栏、散热器、流水线等对象的金属构件之间等电位联结质量的专用仪表，也可以测量各种电气设备与地网地极间的连接导体的电阻，变压器直流电阻，还可以测量开关、插座触点的接触电阻、线圈、金属导线、焊接点等低值电阻。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。还具备测量直流电压和交流电压功能。TH-3050接地导通电阻测试仪由主机、监控软件、测试线、通讯线等组成。主机大屏LCD显示，一目了然。

<长沙>天正华意电气设备有限公司
<长沙>天正华意电气设备有限公司 长沙绝缘油介电强度试验仪大品牌
<长沙>天正华意电气设备有限公司 长沙绝缘油介电强度试验仪大品牌

长沙接地导通测试仪、保护功能完善，性能更可靠。4、响应速度快，自动刷新数据。5、采用立式机箱结构，结构牢固，便于现场使用。6、智能化功率管理技术，仪器总是工作在小功率状态，有效减轻仪器内部发热，节约能源。7、点阵式液晶，中文菜单。8、热敏打印机，高速、静音，打印输出测试结果。四、技术指标1、输出电流：2.5A、5A、10A、20A、50A2、量程：　 40μΩ～400mΩ （50A档）100μΩ～1Ω （20A档）500μΩ～2Ω （10A档）1mΩ～4Ω（5A档）2mΩ～8Ω (2.5A档）3、准确度：0.2％4、分辨率：0.1μΩ5、工作温度：-10～40℃6、环境湿度：≤80％RH，无结露7、工作电源：AC220V±10％，50HZ±1HZ五、系统介绍仪器面板见图一 1、显示屏：128×32点阵液晶显示器，中文操作。2、电流表头：指示输出电流。3、辉度调整：可调整显示字符的对比度。4、打印机：打印测量电阻值结果。5、按键：执行仪器各种操作：复位：任何时刻按下复位键整机回到初始界面，切断输出电流。选择/打印：选择输出电流，显示测量数据后，按此键1-2秒可打印电阻值。确认：选定电流后按此键，仪器进行测试，显示电阻值后，按此键1-2秒可重新测试，加快数据的稳定。6、电源～220V： AC220V电源插座（带保险）及仪器电源开关。7、 ： 接地柱，为整机外壳接地用，属保护地。8、接线柱：I＋、I-：输出电流接线柱，I＋为输出电流正，I-为输出电流负。V＋、V-：采样电压接线柱，V＋为电压线正端，V-为电压线负端。

<长沙>天正华意电气设备有限公司 长沙绝缘油介电强度试验仪大品牌

长沙接地导通测试仪、保护功能完善，性能更可靠。4、响应速度快，自动刷新数据。5、采用立式机箱结构，结构牢固，便于现场使用。6、智能化功率管理技术，仪器总是工作在小功率状态，有效减轻仪器内部发热，节约能源。7、点阵式液晶，中文菜单。8、热敏打印机，高速、静音，打印输出测试结果。四、技术指标1、输出电流：2.5A、5A、10A、20A、50A2、量程：　 40μΩ～400mΩ （50A档）100μΩ～1Ω （20A档）500μΩ～2Ω （10A档）1mΩ～4Ω（5A档）2mΩ～8Ω (2.5A档）3、准确度：0.2％4、分辨率：0.1μΩ5、工作温度：-10～40℃6、环境湿度：≤80％RH，无结露7、工作电源：AC220V±10％，50HZ±1HZ五、系统介绍仪器面板见图一 1、显示屏：128×32点阵液晶显示器，中文操作。2、电流表头：指示输出电流。3、辉度调整：可调整显示字符的对比度。4、打印机：打印测量电阻值结果。5、按键：执行仪器各种操作：复位：任何时刻按下复位键整机回到初始界面，切断输出电流。选择/打印：选择输出电流，显示测量数据后，按此键1-2秒可打印电阻值。确认：选定电流后按此键，仪器进行测试，显示电阻值后，按此键1-2秒可重新测试，加快数据的稳定。6、电源～220V： AC220V电源插座（带保险）及仪器电源开关。7、 ： 接地柱，为整机外壳接地用，属保护地。8、接线柱：I＋、I-：输出电流接线柱，I＋为输出电流正，I-为输出电流负。V＋、V-：采样电压接线柱，V＋为电压线正端，V-为电压线负端。

<长沙>天正华意电气设备有限公司 长沙绝缘油介电强度试验仪大品牌

长沙接地导通测试仪须知感谢您购买了本公司的接地引下线导通电阻测试仪，为了更好地使用本产品，请一定：详细阅读本用户手册，操作者必须完全理解手册说明并能熟练操作本仪表后才能进行实际测试。严格遵守本手册所列出的规则及注意事项。任何情况下，使用本仪表都应注意。出于您的考虑，请仅使用随设备所附带的导线和配套附件(符合IEC61010-031(2002) 标准)。使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。机壳或测试线发生断裂而造成金属外露时，请停止使用。测试前请先确保被测试品不带电。测试过程中，严禁接触被测试品及正在测试的回路。确认测试线与仪表及被测物之间已紧密连接。仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。不能触摸输出插孔，以免触电。注意本仪表面板及背板的标贴文字及符号。请勿将仪表长时间放置在高温潮湿、日光直射的环境下。拆卸、维修以及使用本仪表，都必须由有授权资格的人员操作。请勿在易燃性场所测试，火花可能引起爆炸。仪表必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭。仪表长时间放置不使用，请每2个月给电池充电一次。仅使用生产商所提供的电源适配器或电池组，它们具有特定等级。由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。仪表及手册上的符号“ ”是危险标志，使用者必须依照指示进行操作。仪表及手册中的符号“ ”是极其危险标志，使用者必须严格依照指示进行操作。

<长沙>天正华意电气设备有限公司

长沙接地导通测试仪测试操作步骤1）首先检查用于试验的电流线、电压线和地网线是否有断路现象（可以用万用表测量），地桩上的铁锈是否干净，其埋进深度是否合适（＞0.5米），同时检查测试线与地桩的连接是否导通，如未导通，请处理后重新连接。2）电流测试线与电压测试线的长度比为1：0.618，电流测试线的长度应是地网对角线的3—5倍。3）电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。另一端分别接在两支地桩上（如图2所示）。4）将已放好的测试线检查一遍，将万用表一端接电流线或电压线，另一端接地网线如无阻值显示即为断路，确认完好再进行测试。5）检查连线无误后，给仪器接上AC220V/50HZ电源，对仪器进行通电。6）按测量键，开始测量7）仪器显示测试结束后，记录测试数据。8）关掉仪器电源后，拆除连线，测试过程结束。3．仪器操作说明：1）打开电源开关，计算机进行自检，液晶屏显示中文主菜单如图3所示。2）按 键可移动光标至各菜单项，并循环指示。被选中项反白字体显示。选择键的流程见图4所示。3）在光标当前所示项目，按▲键键可进行该项菜单的变更，并循环指示，流程见图5所示。4）将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。 测试：打开高压允许开关，当光标在测试项目上时，按确认键大约5秒钟开始测试。测试过程中显示的画面如图6（地网，变频）所示，当下面的进程到时候测试完毕，然后显示测量结果见图7所示，此时光标指示打印机图标，按确认键打印报告。

长沙接地导通测试仪智能化功率管理技术，仪器总是工作在小功率状态，有效减轻仪器内部发热，节约能源。三、技术指标1、输出电流： 30A、40A、50A2、输出电压：≥DC10V 3、分辨率：小0.1μΩ4、量程：150uΩ-300mΩ（30A档）100uΩ-250mΩ（40A档） 50uΩ-200mΩ（50A档） 5、准确度：5‰±3个字6、工作温度：-20～40℃7、工作湿度：＜80％RH，不结露8、工作电源：AC220V±10％，50HZ四、操作说明1．面板 图一 面板2．接线根据被测导线要求，将测试钳分别对应夹紧被测端子。测试线另一端接对应面板上的电流端子I＋ 、I-和电压端子V＋、V-。3．菜单选项及按键操作接线正确无误后，打开电源开关，屏幕显示如图二。2009-12-29欢迎使用13：20：30图二等待5秒钟左右屏幕显示如图三所示：选择电流： 30A导线长度：10.00m线截面积： 50mm2测试 查询 设置图三屏幕显示菜单各选项分别是：（1）“选择电流”：选择仪器测试电流，分别为30A、40A、50A，用选择键进行选择。选择完成后按确认键进入下一选项。（2）“导线长度”：被测接地线两点间的距离单位： 米默认值： 10.00。当反显示框在此选项时，可用选择键进行修改，确认键确认并将修改处后移，直到修改到一位，按确认键完成修改。继续按一次确认键进入下一选项。（3）“线截面积”：被测接地线截面积单位 ：mm2 默认值 ：50，分别为50、70、95、120、35、25、16、10等常用规格的导线截面积，按选择键选中与被测接地线一致的截面积，按确认键进入下一选项。（4）“测试”：此选项为仪器的测试项，如果其他选项确定选择正确后，此处按确认键开始测试。（5）“查询”：此选项的目的是对已存储的数据记录进行查询、打印或者记录，按确认键进入。（6）“设置”：此选项的目的是对时间或者参数进行设置，以保证时间的准确性或测试数据的准确性。

长沙接地导通测试仪功能特点1) 抗干扰能力强：采用软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠，重复性好。2) 特殊电源设计：仪器直流开路电压高，阻断工频干扰电压能力强，阻断工频干扰电压至50V波峰值，并可同时测量现场工频干扰电压幅值。3) 电阻温度换算功能：方便不同温度条件下的测试数据对比，判断接地网出现锈蚀、断裂等变化状况。4) 便携式设计：仪器自带高能锂电池充电电池组，连续工作时间长达8小时，体积小、重量轻，携带方便。5) 全中文菜单：操作简单，直接显示出测量结果是否满足要求，可记录/存储/打印所有的测量数据，且自带微型打印机可现场打印测量结果。3 技术参数1) 测试电流及开路电压：可达到10A/25V。2) 测量方式及电流输出：自动--程序自动加载测试电流手动--选档DC 1A、2A、5A、10A3) 仪器抵抗工频干扰电压能力：仪器选择“有干扰”测量方式时，测试端可抵御工频感应电压范围5~50V。4) 电阻测试范围及准确度：测试电流被测导通阻值范围准确度无干扰有干扰1A100 mΩ～25Ω±（0.2％±2字）±（0.5％±5字）5A20 mΩ～5Ω10A1 mΩ～2Ω5) 工作环境：温度-20～50℃ 湿度≤90％RH6) 储存环境：温度-30～60℃ 湿度≤95％RH7) 外形尺寸/重量： 380×280×210 mm 8kg4 使用说明图1 面板1—仪器外箱：高强度ABS密封箱； 2—打印机：测试数据的即时打印3—接地端子：仪器外壳地； 4—C1端子：仪器电流输出＋； 5—P1端子：仪器电压输入＋； 6—P2端子：仪器电压输入-； 7—C2端子：仪器电流输出-； 8—充电接口：用于仪器电池充电；9—工作开关：工作电源开关；10—按键：仪器操作功能按键；11—液晶屏：仪器工作与测试过程动态显示；
