张家界录波仪软件操作3.1 仪器启动与关闭在开启仪器电源之前，首先连接仪器主机箱和通信终端之间的连接电缆，仪器的电源开关和插座在仪器主机箱右侧，电源附件的保险管型号为0.5A。仪器的主机和操作终端都过主机电源系统供电。关闭仪器时，首先使用软件界面上的关闭系统，将仪器的所有软件系统关闭，然后待仪器界面提示：It is now safe to turn off your computer时，将主机箱右侧的电源开关切断3.2 仪器系统参数设置仪器系统参数设置功能用于设置试验单位，试验人员，试验地点，自动生成试验报告的页脚，页眉信息，试验编号等。仪器参数设置内容主要在试验报告中展现，在软件操作主界面中点击“仪器设置按钮”出现图6所示仪器设置对话框。所有的设置信息都会被自动保存，下次再次启动软件时系统会维持上次修改的运行参数。图6 仪器设置3.3 软件系统升级一般情况下仪器的软件系统具有自恢复功能，即使仪器C盘下的文件系统被改变，下次启动计算机时所有的改变将会被自动恢复，所以当需要升级软件时，用户必须从厂家获得升级包，并将升级包置于U盘的根目录下，点击软件主界面的升级按钮，升级完成后，通过软件主界面的“关闭系统”按钮关闭仪器，此时所有的改变信息都将被存入仪器。下次启动时仪器将使用升级以后的新软件3.4 虚拟键盘使用仪器启动时会自动加载虚拟键盘，通过虚拟键盘用户可以实现文字和数据输入等功能，虚拟键盘的按键位置和功能与实际物理键盘一致，当虚拟键盘启动后在屏幕右上角能看到如图7所示的橙色按钮。图7 虚拟键盘启动图标点击该按钮时虚拟键盘被展开，点击虚拟键盘的”HIDE”键时，虚拟键盘被隐藏。如果仪器中无橙色方块显示，可以通过仪器主界面的启动虚拟键盘按钮启动键盘。虚拟键盘的常见操作如下：1 “HIDE” 隐藏虚拟键盘2“ENT”回车确认选择3 “FN”+“EXI”关闭虚拟键盘程序4“CAP”大写输入锁定5“>”左移和右移光标6 “UP”和“DN”上移，下移光标虚拟键盘的外形如图8所示。需要在仪器中输入中文时可以开启手写输入法，在仪器试验选择主菜单打开手写输入快捷菜单，在一起左上角会显示“手写”的橙色小块，按住橙色小块拖动可以改变其位置，单击橙色小块时可以开启和关闭手写键盘。

张家界录波仪模拟量曲线的颜色，与窗口右侧光标实时值的颜色一致。开关量从下向上依次排列，坐标系右侧的“∠xxxx”标明开关量的代号，符号“∠”的尖角位置与开关量的“断开”状态对应，高于此处的位置为“闭合”状态。开关量状态的正确显示依赖于“外接逻辑”的正确设置，请参见“设置/开关通道”。按“Tab”键，切换画面操作组，共有4组操作：“放大/缩小”、“移动”、“光标1”、光标2”。9.2.1.放大/缩小方向键 →： 放大时间轴，波形横向压缩。方向键 ←： 缩小时间轴，波形横向展开。方向键 ↑： 放大纵轴（标幺值轴），波形纵向压缩。方向键 ↓： 缩小纵轴（标幺值轴），波形纵向展开。9.2.2.移动方向键 →： 只有在暂停状态下有效，波形向左移动。方向键 ←： 只有在暂停状态下有效，波形向右移动。方向键 ↑： 纵轴零点上移，波形向上移动。方向键 ↓： 纵轴零点下移，波形向下移动。9.2.3.光标1、光标2方向键 →： 光标右移方向键 ←： 光标左移如果录波仪当前的采样频率为100kHz，且与“电气试验”联机，则不支持实时波形功能。如果先进入了实时波形画面，再与电气试验联机，则会自动退出到常量列表画面。9.2.4.显示参量选择按F3键打开参量选择对话框，选择在画面上显示的参量。按F1键切换选中的参量。按Tab键在列表框间切换输入焦点。

张家界录波仪转子上的测速齿 的齿数与机组的极对数相同，这种情况一般出现在水轮机组上。此时应将面板上的拨动开关拨至1：1处，并在参量配置中设置极对数，详见5.7.1模拟通道。 偏置旋钮应根据转速传感器的类型和信号的形态做具体的调节。使用的“实时波形”观察到的转速通道的波形，不是转速传感器发生的信号，而是经过处理后得到的锯齿波。如果转速信号正常，且配置正确，应生成稳定的锯齿波，并且转速值、发电机功角值正常。转速信号的Vpp高于1.0V，且有稳定的过零点，即可正常测量。五、在线分析软件 5.1简述主要功能：在线分析软件是运行人员正常监测和故障、稳态分析的有力工具，远程机软件运行于Qt平台，通过网络接口连接。其主要功能包括：1）在线监测：显示模拟量有效值、开关量状态、实时波形、矢量图、谐波分析。2）故障录波：实现手动启动、故障设置、实时记录，历史记录的功能。3）电气试验：包含多项电气试验功能，可完成发电机总启动电气试验，例如发电机空载、短路、励磁调节器特性、同期试验、甩负荷试验等。此外还包含转子交流阻抗试验、定子铁心磁化试验、进相试验等试验功能。程序的曲线类、波形类试验功能用途广泛，可满足多种动态过程记录要求。4)长时记录：启动长时记录及长时记录列表的设置和查询功能。5）参数设置：提供参量设置、采样频率、试验地点、功角初始角、通道修正及通道数的录入及保存功能。

张家界录波仪软件构成录波仪 PC软件，通过串行口或局域网连接录波仪仪器。PC软件包括以下程序：在线监测(PMR.EXE)：实时与录波仪通讯，显示模拟量有效值、开关量状态、故障记录状态。上传录波仪各种记录文件到本地硬盘。PMR.EXE可以完成录波仪全部的参数设置功能。虽然录波仪可以完成一部分设置功能，但是一些复杂的或需要汉字的输入的项目需要使用软件包进行，例如：通道类型、通道名称、代号、额定频率等。数据分析(WS.EXE)：PC机有更好的人机操作环境，可以使用WS.EXE对包括故障记录在内的各种记录文件作更详尽的分析，并且可以输出打印。电气试验(TRIAL.EXE)：包含多项电气试验功能，可完成发电机总启动电气试验，例如发电机空载、短路、励磁调节器特性、同期试验、甩负荷试验等。此外还包含转子交流阻抗试验、定子铁心磁化试验、进相试验等试验功能。程序的曲线类试验、波形类试验功能用途广泛，可满足多种动态过程记录要求。程序也包含几种实时监测功能，如实时值列表、谐波分析、矢量图等。电气试验程序需要用网络线连接录波仪。如果录波仪当前的采样频率为100kHz，则在与“电气试验”联机后，录波仪禁止了“实时波形”功能。

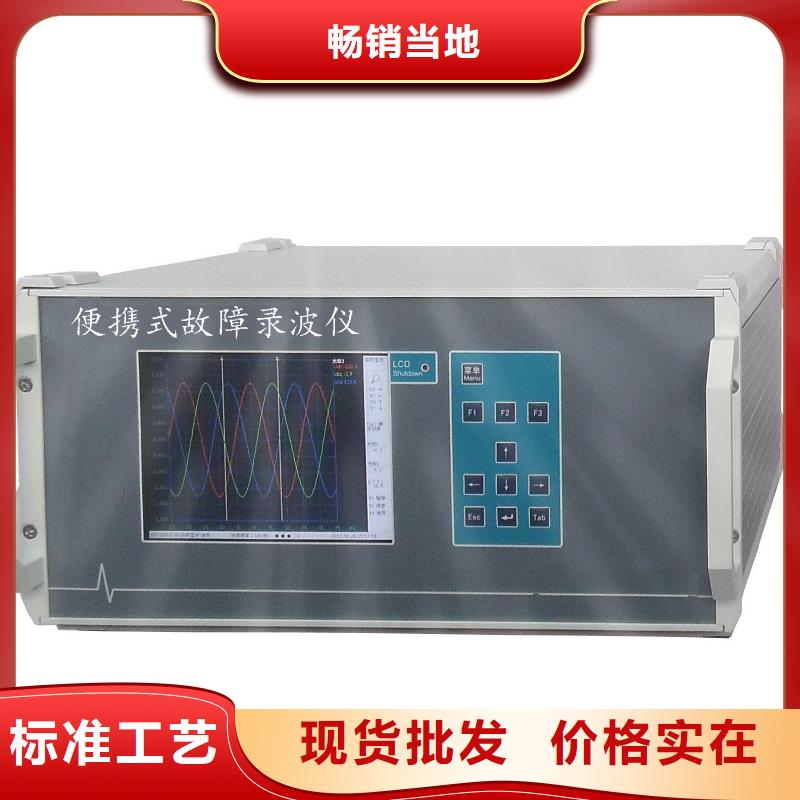

张家界录波仪长时记录：装置实现了长时不间断地记录全部模拟量有效值及波形和开关量状态的长时记录稳态数据，为大范围、长过程、发展性故障的研究和分析提供了可靠的数据来源。稳态、暂态记录时间、采样频率可灵活设定；暂态数据可无缝嵌入稳态数据中，从而实现了稳态、动态、暂态数据的统一分析。TH-608CDM便携式故障录波器可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。二、技术指标 2.1 基本指标工作电源 交流电源 额定电压：单相220V，50Hz允许偏差-15%～+15%直流电源 额定电压：220V，允许偏差-15%～+15%通道数 模拟量 32路开关量 16路派生量 24路同步采样频率 10 ～ 100K/s可选电气隔离耐压 隔离耐压3000VDC故障启动方式 模拟量 突变、过量、欠量开关量 变位（闭合、断开）派生量 突变、过量、欠量定时启动 每天、单次手动启动 本地、远程启动精度 模拟量越限量启动:优于2%；模拟量突变量启动：优于5%开关量：﹤1ms存储方式 自动循环存储，达到记录存储容量后，循环覆盖数据输出方式 USB移动盘，保存到硬盘，数据远传，Excel、COMTRADE打印输出通讯接口 网络：1个10/100Mbps 802.3u接口、2个USB接口硬件配置 显示屏: 10.1”262K色TFT显示屏；分辨率：1280×800机箱尺寸: 453 (宽) ×235(高)×425(深)硬盘240GB，内存4GB重量 14kg含铝合金包装箱)正常工作 大气条件 环境温度 -5 ～ +45℃ 相对湿度 5 ～ 95%大气压力 80 ～ 106kPa
