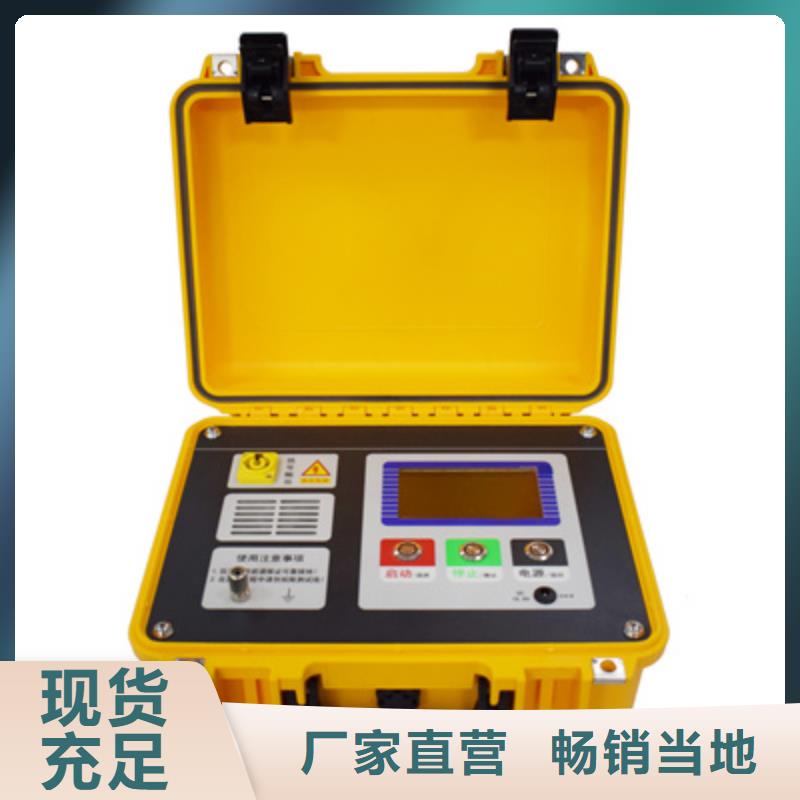

梅州异频线路参数测试仪能存储20次谐振故障信息，并可打印记录；p）具有判断线功能，可检测出电压互感器断线故障，并有相应的声光报警输出；q) 完善的自检、自复位功能，抗干扰能力强。2.2装置技术参数a) 电压等级：多4种电压等级；b) 母线段数：4段；c) 出线数：每段母线并联运行出线数不限，可以任意组合；d) 接地方式：适用于中性点不接地、消弧线圈接地或电阻接地系统；e) 出线方式：电缆或架空线；f)报警输出触点容量：AC 250V 2A； DC 30V 2A；g)远动输出触点容量：AC 250V 2A； DC 30V 2A；h)跳闸输出触点容量：AC 250V 5A； DC 220V 5A；i)额定工作电压：交流220V10％；j)额定工作频率：50Hz；k)环境温度：-10 ℃ ~ ＋50℃；l)相对湿度：＜90％。2.3装置型号及定义表2.1 各型号装置的配置序号型?? 号说明1TH-ZJD-1212路选线　2TH-ZJD-12Y12路选线＋远动3TH-ZJD-12T12路选线＋跳闸4TH-ZJD-12YT12路选线＋远动＋跳闸5TH-ZJD-2424路选线　6TH-ZJD-24Y24路选线＋远动7TH-ZJD-24T24路选线＋跳闸8TH-ZJD-24YT24路选线＋远动＋跳闸9TH-ZJD-3636路选线　10TH-ZJD-36Y36路选线＋远动11TH-ZJD-36T36路选线＋跳闸12TH-ZJD-36TY36路选线＋远动＋跳闸电源方式：订货时要注明电源参数，标准配置为AC 220V 50Hz。3装置原理装置运行的基本流程图如图3.1所示：图3.1 微机选线装置原理框图在小电流接地系统中，若其中一条出线发生单相接地故障，全系统都会出现零序电压，在这个电压的作用下，系统中会出现零序电流。对于非故障线路而言，零序电流就是该线路的电容电流，方向从母线流向线路；对于故障线路而言，中性点不接地系统中故障线路中的零序电流为非故障线路零序电流之和，方向从线路流向母线。

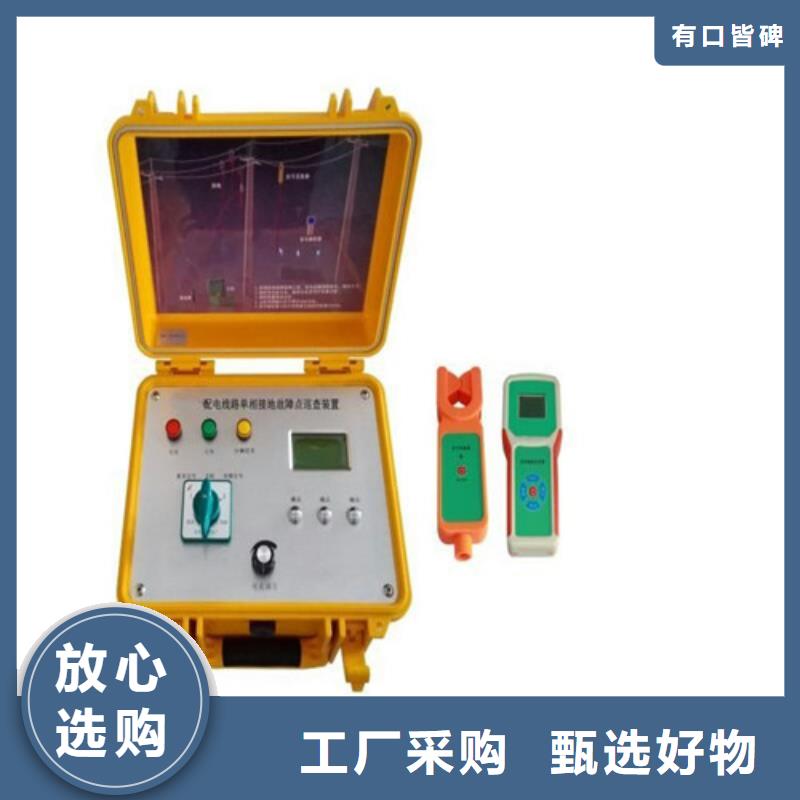

梅州异频线路参数测试仪输电线路故障定位仪使 用 说 明一、仪器的用途随着我国电力事业的迅速发展及农村电网改造工程的深入进行，目前农电中大量使用110KV、35KV以及10KV的高压输电线网络。然而，由于铁塔上绝缘瓷瓶的质量问题及雷电等自然灾害，常常使一些输电线路上发生绝缘故障，引发停电事故。通过大量实践及现场分析发现，大多数故障都是由于绝缘瓷瓶被击穿所致。具体表现为送电时瓷瓶有电闪络现象引起跳闸；有的呈性击穿，形成高阻泄漏性接地或低阻短路性接地。当然，有时也会发生断线及相间短路故障现象对于数十公里长的输电线路，沿线有数十至数百个铁塔。发生绝缘故障时要迅速排除故障十分困难。常常要派出大量人力沿线爬杆（铁塔），一组一组地检查各塔上瓷瓶状况，或是用红外热成像仪一个瓷瓶一个瓷瓶地探测。效率非常之低，耗费大量人力及时间，所造成的经济损失有时难以估计。为了在线路发生故障时能快速确定故障发生区段及快速定位，有必要利用高科技手段及一些现成的科技成果来处理这样的停电事故。本定位仪利用雷达测距原理，在线路出现高阻泄漏故障及闪络性故障时能较地根据波形测试出故障点距测试端的距离，其误差不超过一根铁塔。此时如果外加足够高的冲击高压，将会在故障瓷瓶上看到放电火花，并听到“叭、叭”放电声。省去了逐塔检测之苦。对于短路或开路故障，也可从波形直接分析确定故障距离。得出结论也就是在数分钟内。真正作到了排除故障快、准、省。

梅州异频线路参数测试仪同时，也证明了电桥法因无法克服线路上的工频感应电压的干扰而不可能在输电线路上予以应用。以下实测时数据和波形的的具体分析：2006年9月29日1、线路全长A相与地全长B相与地全长A相与B相全长2、线路断线/断路故障（1组）A相断线B相短路A相B断线B相断线（2组）B相短路A相断线（3组）测其中一项对地（A相B相短接）A相对地短路B相对地短路（4组）A相对草B对草地（5组）B相对地接800欧电阻B相接树A相1、A相2到树A相对地闪络性故障2007年11月9日～10日在福建电力试验研究院模拟故障试验波形集11月9日在兰高线上的测试波形：（线路全长16894m，在第107﹟杆塔处进行断线、短路模拟试验项目）①15:04 B相断线（开路）测得开路全长距离为16894m。（游标卡在发射脉冲和回波脉冲前沿拐点上的有效读数范围16877～16925m，即是说在这个读数范围内都可视同为正确的，有148m读数误差范围）②15:08 A相对铁塔（地）短路 测得短路全长为16894m。有效读数范围16877～16925m。③15:33 B相对地短路 测得短路全长为16894m。有效读数范围16877～16925m。在99﹟杆塔处进行断线、短路模拟试验④16:42 B相对地短路 测得短路距离为15527m。有效读数范围15470～15550m。有80m读数误差范围。

梅州异频线路参数测试仪本仪器根据电波在线路中的传播过程中遇到特性阻抗发生变化的地方会产生反射波的原理对故障距离进行测试。如果已知电波在线路上的传播速度，便可由两次反射波的特征拐点计算出故障点到测试端的距离来。其公式为：S ＝0.5×V×T式中S代表故障点到测试端的距离；V代表电波在线路上的传播速度；T代表电波在故障点与测试端间来回反射的时间。人们可根据屏显波形，用双游标卡住两次反射波的特征拐点，稍加人工干预就可以由计算机自动完成测距过程。测试过程迅速，结果准确。六、功能键及系统界面的介绍1.仪器面板结构示意图如图二所示2．面板结构说明面板的左边是仪器的显示屏，此显示屏为触摸屏。各种功能键都在荧屏的右侧和下侧。面板的右边为仪器的电源开关、位移和幅度调节旋钮、复位按钮、“USB”接口和信号接口、机内电池充电接口以及工作状态指示灯。其屏幕下方还有当前设置参数提示。3．荧屏触摸键说明荧屏触摸按键分为三大功能模块，操作内容定义清晰，实际操作时反而简单，相当于屏幕菜单的快捷键操作。荧屏右侧按键模块，只是在仪器进入设置界面时，对被测电缆的长度选择确定后就可采样了。打印波形、打开文件的选择操作和保存文件的操作。只要点击相关模拟键，屏幕将弹出二级菜单引导操作人员逐项选择相关命令，仪器便开始执行此项菜单的相关命令，完成操作者意图七、测量方法与步骤：接通电源后机器自动进入测试界面，即可进行测量。其测试界面。

梅州异频线路参数测试仪若线路是短路故障，所显示曲线与正弦曲线相似，既A的值随着频率的争加由小向大再向小变化（见线路短路时驻波比与频率的关系图）。若线路是开路故障，所显示曲线与余弦曲线相似，既A的值随着频率的争加由大向小变化（见线路开路时的驻波比与频率变化的关系图）。根据波的传输理论和理论公式可知，当故障点离测试点距离越近，在注入点出现个驻波波谷时的频率f0越高。当故障点距离太近时可能测量不到f0的值，当故障点离测试点距离太远时f0的值可能只有几百赫兹，我们所测到的可能不是驻波点而是第二、第三驻波点，当曲线波形中驻波点所示故障距离大于50kM时，可通过距离档位按钮选择大于50kM的档位来进行的测量。七、误差的修正本仪器程序中的架空线路波速是固定的，对于不同参数的架空线路，其波数与给定波速会有一定偏差。因此，对于不同参数的架空线路，测出的距离也有一定偏差；但这一偏差可通过下列两种办法进行修正。1.根据对具体线段参数测试，修改程序中架空线路的波速参数，以保证测量精度。本方法适用于同一电压等级线路参数基本一致的用户。此项工作由架空线厂家与用户配合进行。2.用户用SH333仪器对已知长度L0的线路测量时，分别测量非故障相长度L1和故障相长度L2，可通过下列公式得到故障距离。Lx＝L0×L2/L1八、注意事项1.仪器中的蓄电池为全密封型，可以任意放置。2.关上电源开关，将220V市电由所配充电线引入充电插口就可进行充电，充电时间为12小时。3.为了延长电池寿命使电池达到使用效果，应每月进行充放电一次

梅州异频线路参数测试仪面板说明图3-1仪器面板指示图1、紧急停止按键2、系统复位按键3、USB接口4、液晶触摸显示屏5、测试电源输出（A、B、C、N）插孔（电流测量端子）6、电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）7、测量输入保险管8、接地接线柱9、输入电源开关10、电源输入插座（AC220）11、打印机3.1、紧急停止按键安装位置：如图3—1—。功 能：断开测试输出电源，并将外部接线全部接地；测试过程中遇到突发事件时，按此键可在不断开输入电源的情况下紧急快速地关断所有输出电源并使所有接线接地，保证使用；3.2、系统复位按键安装位置：如图3—1—。功 能：提供仪器内部中央处理器复位；注 意：此复位键是复位仪器内部所有控制器件，而非直接操作输出断开，因此若测量过程中遇到紧急情况请先按紧急停止按键来快速地断开输出；3.3、USB接口安装位置：如图3—1—。功 能：U盘插入口，把仪器内部保存的所有测量数据自动导入U盘中并生成文件保存，提供给用户在电脑操作系统下通过仪器附带的软件操作查看数据并生成报告文件；注 意：当U盘插入仪器USB接口并开始传输数据的时候，严禁中途拔出U盘，否则可能导致数据传输错误，严重的可能损毁U盘；3.4、液晶触摸显示屏安装位置：如图3—1—。功 能：超大屏幕中文显示每一步操作过程，用户只需在相应的地方轻轻触碰一下，即可自动完成整个测量过程；注 意：触摸式液晶显示屏属于精密配件，应避免长时间阳光暴晒或重物挤压和利器划伤；在操作液晶屏的时候使用铅笔头或者其它笔形塑料物件操作可以提高操作准确度；

梅州异频线路参数测试仪工作界面如图八所示：7.如要调出此次存入的波形或以前存入的波形资料，按动屏幕上的“打开文件”键，屏幕中间将弹出“打开文件”界面，选择所需调出的文件名，点击打开键便能调出所需文件波形。工作界面如图九所示。8.测试完毕，如需结束此次工作，直接点击屏幕上右下角的“退出”键。屏幕回到桌面界面，按计算机正常程序关机即可。9.“波形对比”的应用有时为了更好地判断故障波形和帮助对此次所测得的波形分析，需要将上次测的波形与此次所测得的波形进行同屏对比。从两次测得的波形对比中找出变化的规律。防止或减少错判和误判。“波形对比”的操作方法如下：假设已经测得的结果和波形用触摸笔点击界面的“波形对比”。屏幕弹出“请输入或选择要比较的文件名”二级菜单。在图十一中的界面，点击二级菜单中的“选择”键，又弹出二级菜单“打开-数据信息框中显示当前选中文件的参数信息”，用触摸笔选中要进行对比的文件。如图十二。在上述操作的基础上，点击图十三中的“打开”键，又弹出“请输入或要比较的文件名”。如图十四所示。此时点击“比较”键，就可在屏幕上显示上下两个测试波形，上波形是当时采集到的波形，下波形是从历史（或上次）测试后存储的波形。如图十五所示。这时就可以进行波形比较了。10.“打印波形”“打印波形”功能主要用于撰写测试报告时，通过外接打印机输出一份测试结果报告。从此报告中可以形象直观地一目了然知道此次测试的波形和故障距离。相当于一份简明的测试报告。“打印波形”页面如图十六所示。以测试结果图十为例说明“打印波形”的操作过程。在图十中，用触摸笔点击“打印波形”模拟键，界面立即弹出“打印波形”界面。
