玉林台区识别仪台变互测初始屏（分机）图十二中可见：主机显示出所测量各台变A、B、C各相的电压值。当分机按下F1键时，开始发起测试，测试完毕后，有关联的台变的所加设备会有结果显示，主机和分机测试结果变换为图十五和图十六所示。图十五、台变互测结果屏（主机）图十六、台变互测结果屏（分机）主机显示的测试结果为：分机编号和与本主机A相所对应的分机相别。分机显示屏的右侧显示出测试的结果，包括：有关联的主机编号、所在相别，同时给出与其联结的对应关系。（6）电测矢量测试界面图十七、矢量电参屏此界面用来对低压线路或用户的电参量进行测量并显示出矢量图。如图十七所示，在屏幕的上部分显示出实测矢量六角图以及各个参量实际值；屏幕的下半部分是电参量部分的数据，包括三相电压、三相电流、三相有功功率、三相的电压与对应相电流之间的夹角、总有功和频率。（7）波形显示界面图十八、波形显示屏在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的反映出被测信号的失真情况（是否畸变、是否截顶），本屏中显示当前显示为Ua、Ia的波形 用【上下】键来切换不同的显示通道；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压的波形，A、B、C三相所有的电流的波形，A、B、C三相所有的电压和电流的波形；可以做为简单的示波器使用。屏幕下方显示出各相电压的有效值、峰值、小峰值、各相电流的有效值、峰值、小峰值。通过此屏可以直观的看出台区测量时所施加信号的强弱程度。

玉林台区识别仪开机进入主界面（如上图），项为台区识别，按1键或按上下键把光标移到到项再按确定，进入台区识别界面。（按键时手指不要松开，等界面有反应后在离开）。 台区识别：用于设置载波开、关及显示检测到的电流信号；电流量程：用于设置电流量程及测试方法；台区编号：设置所在台区的编号及分机数量；电参显示：显示被测点的电压电流；极性判别：用于检查现场接线正确与否；(电流检测要求电压和电流必须一一对应）信号测试：信号测试；硬件测试：硬件测试。4. 3 台区识别载波发送：表示当前电力载波通讯的状态。按“开始/结束”键可切换载波发送状态。“OK”表示发送电力载波信号；“NO”表示停止发送电力载波信号；图7电流次数：用来显示收到的有效电流脉冲组次数；相别：用来显示一次收到的有效电流脉冲信号所属的相别信息。按返回键进入主界面。4.4 电流检测图8 主机量程选择按上下键用来选择电流检测类型和钳表量程相电流5A：是指接收电流脉冲采用3只5A钳型电流互感器，分别接在电流互感器的二次侧的A、B、C相。每只钳型电流互感器所卡相别应与电压的相别对应；相电流500A：是指接收电流脉冲采用3只500A钳型电流互感器，分别接在变压器出线的A、B、C相。每只钳型电流互感器所卡相别应与电压的相别对应；零序电流：是指通过500A钳形电流互感器连接到低压台区变压器的低压侧各分支零线，进行分支测量。在不方便接线到变压器零线出线情况下，也可采用5A钳表，将钳形互感器卡在CT二次侧零序电流线上。选择完电流检测类型和量程后，按返回或确认键保存设置并退出。4.5 台区编号台区编号：可输入4位数字，用来设置台区编号。分机数量：表示一台主机配多少台分机，为9台。对于分机只接收载波模式下，无数量限制。图9按返回或确认键保存设置并退出。4.6 电参显示用来显示三相电压和三相电流值。按返回键进入主界面。4.7极性判别L:电网成感性条件下的接线判别。C:电网成容性条件下的接线判别。图10下边一行分别代表Ua/Ia的角度、Ia/Ib的角度、Ib/Ic的角度。确认接线正确之后请按返回键进入主界面，否则无法检测。4.8信号测试和硬件测试信号测试和硬件测试为仪器出厂调试之前的校准，现场使用中无需更改。

玉林台区识别仪此屏以柱状图的形式显示出各相电压、各相电流的谐波含量分布情况，还能显示出谐波失真度和各次谐波含量数值。通道UA-UB-UC-IA-IB-IC提示当前通道（可通过←、→键来改变所选通道），1％-10％为各谐波分量百分比（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，正常显示，即以100％做为满刻度），05-30指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和32 次谐波。无失真的信号应显示 次谐波（基波）。（13）历史数据界面图二十、历史数据屏如图二十所示，此屏显示内存中已存储记录的各项数据，包括：总记录条数、当前查阅的记录排号、测试的日期时间、对应台区编号、所测电表编号、电表对应相别、被测表的额定电流。四、使用方法1、测量台区相别功能正常情况下，用两台设备进行测量，其中一台设置为主机，另一台设置为分机。主机接到台变的低压侧出口位置（可在开关柜合适位置进行接线），仪器的A、B、C、N相的电压测试线分别接到被测台变的低压端所对应的相别，同时将钳形电流互感器卡在被测台变的总零线上（或同时将A、B、C相铜排或导线套住），用来监测零序电流。分机用电压端子Ua和Un进行接线，应该是Ua接被测户表的火线，Un接被测户表的零线（可以用试电笔进行检测）。接好线后，由分机发起测试，按【F1】键进行测试，6秒内会自动结束，并将测试结果显示在分机液晶屏上。测试完毕后可将测试的结果进行存储。先把主机所对应的台区编号和户表的编号以及被测户表的额定电流设置好，然后在选择存储。

玉林台区识别仪工作原理电力台区用查询仪由两部分组成：主机和手持式终端。主机和终端之间采用电力载波通信的方式，由主机向终端发送对应的相位和相应的编码及特定的效验码，经终端确认后迅速在终端上显示对应的相位和主机编号。六、使用方法及注意事项1、 电力台区用户查询仪的使用过程如下：首先，根据需要把主机挂接在变压器低压侧或三相四线用户的出线端。a. 首先将测试线和测试夹按颜色对接好，接着将测试线的另一端插入到主机的接插口（一定要注意颜色的对应）。b. 将手持终端的表笔线接牢后，用手持终端在用户的进线端进行测试，终端上电将显示如下：青岛天正华意电气设备有限公司C. 稍等3-5秒（视电网通讯效果而定，一般距离短，干扰少，响应时间短），屏幕将会显示该线路所属的主机仪器编号和相位（A、B、C）。根据显示数据可分辨该线路是属于哪个台区变压器的哪一相供电。

玉林台区识别仪主要功能载波测试：接收主机发送的电力载波信号，用于检测相别和压降。综合测试：分机可以接收到主机发送的电力载波信号是，提示用户可以发送电流脉冲，当用户发送电流脉冲后，主机一旦能够检测到该脉冲电流，将发送应答信息。此功能主要针对电力载波通讯存在串扰的情况下使用。可以的区分分机所在线路的台区、相序和压降情况；电流测试：发出一组电流脉冲信号；主机检测到信号发出应答载波信息，并显示相别情况。主要应用于电力载波通讯情况不好的时候，可以借助第三方通讯方式，通过分机发送电流信号，来看主机的接收结果情况。5.2 开关机在分机处于断电关机状态下，将随机所配分机测试线一端接入UL、UN另一端接入市电，将接通分机电源，分机开始工作。随后分机会进入主菜单界面（如图12、13所示），等待您下一步的操作指令 综合测试在分机的主菜单界面下，通过”键移动光标，使光标选中“1、综合测试”，单击“确定”键，进入综合测试界面（如图14所示）。也可在主菜单下，直接单击“1”键，进入综合测试界面。图14该界面下的接线方式以及注意事项与“载波测试”完全相同，即红、黑测试线歪头接到仪器的接线孔，表笔端接到待测线路，分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上，切记不可接入AC380V以及其他更高电压等级的线路。在综合测试界面，当分机接到主机发来的完整电力载波数据帧后，在屏幕的左上角将显示“Y”符号，显示“按确定键发送电流”提示信息。此时用户单击“确定”键，将发送一组脉冲电流，此时如果主机可以检测到该电流脉冲群，将会发出载波确认信息。分机在发出脉冲电流后，将等待主机的应答信息，一旦得到应答信息，将显示被测线路的主机编号（即变压器编号）、被测线路所属相别等测试信息。如果主机修改量程为“零序电流”时，分机测试结果中的主机编号（即变压器编号）将增加显示分支信息。比如显示变压器表示的是此分机测试点属于编号为“1234”的主机（台区变压器），并且属于“A相电流钳”所钳的分支。

玉林台区识别仪那么，解决这个问题，从而使之能够正确的分辨，我们惯常采用的办法就是在相邻的台区加挂我们的主机，这样因为信号的微弱区别，使之能够准确的分辨是从哪个台区发出来的信号，这种方式也是经过很多使用单位的现场试验和验证证明了的。（5）为保证操作使用过程的，除要严格按照相关的规程操作外，设备首先要先接黑线（零线）进行保护，并在工作结束后拆线时拆除零线。（6）由于载波在传输过程当中会受到各种电器运行时产生的各种各样的干扰和线路本身的阻抗等各种原因，有时可能会出现终端提示“请重试”，这表明终端已经收到了主机的信号，但无法正确完整的接受，这时可以多测试几遍，或者换一个同一条线的不同点来测试或者过一会再来测试。（7）在主机刚刚上线使用过的情况下，需要再次挂接前，为保证测试效果，建议在接线前先行将主机黑色的零线和三根相线（红、绿、黄）进行短路3-5秒，目的是释放机内的残余电压。注意：本项操作是在主机准备加电之前进行，并非在主机已经上电时的带电操作。（8）为保证，在夹上本设备的地方，一定要有专人值守或将设备锁进封闭设备间内，如果露天摆放，至少要有相应醒目的提示警示标志。完成工作后，立即撤除！（9）设备在夹上去的时候，有时可能会在接触的一瞬间出现微弱火花，对使用和不构成任何影响。（10）为避免导致仪器的损害或其他的后果，请务必按对应相序接线，特别注意主机上的黑线必须接零线或地线。（11）操作人员务必持证上岗，并佩带帽、绝缘手套、穿绝缘胶鞋，现场进行警示和隔离，同时严格遵守各项操作规程。（12）使用人员应严格遵守电工带电检测的有关条例和规定。（13）本仪器内有高压和大电容，非本公司以外的任何人、机构对仪器拆动和维修都是危险的。（14）本公司声明：对违反以上条款的行为不承担任何相关责任。

玉林台区识别仪 表户测试在分机的主菜单界面下，通过“↑”、“↓”键移动光标，使光标选中“1、表户测试”，单击“确定”键，进入表户测试界面（如图14所示）。也可在主菜单下，直接单击“1”键，进入表户测试界面。图14该界面下的接线方式以及注意事项与“载波测试”完全相同，即红、黑测试线歪头接到仪器的接线孔，表笔端接到待测线路，分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上，切记不可接入AC380V以及其他更高电压等级的线路。在表户测试界面，当分机接到主机发来的完整电力载波数据帧后，在屏幕的左上角将显示“Y”符号，显示“按确定键发送电流”提示信息。此时用户单击“确定”键，将发送一组脉冲电流，此时如果主机可以检测到该电流脉冲群，将会发出载波确认信息。分机在发出脉冲电流后，将等待主机的应答信息，一旦得到应答信息，将显示被测线路的表户关系、被测线路所属相别等测试信息。可以通过“↑”、“↓”键上下翻页查看（如图15~17所示）。图15 图16 图17如果分机发出脉冲电流后，未得到主机发来的应答信息，将显示“该线路未安装主机”的提示信息。如果分机在该界面一开始就未接到有效电力载波数据帧，屏幕左上方将显示“N”符号，此时无法通过点击“确定”键发送电流。在该界面单击“取消”键，将返回主菜单界面。5.4 载波测试在分机主菜单界面，通过“↑”、“↓”键移动光标，使光标选中“2、载波测试”，单击“确定”键，进入载波测试界面（如图19所示）。也可在主菜单下，直接单击“2”键，进入载波测试界面。图19进入载波测试界面，将红、黑两条分机测试线，歪头一端插入分机接线孔，另一端接入待测线路的单相电源插座或其他易接电处。注意，测试线只能承受AC220V的电压，切记不可将分机测试线接到AC380V或其他高于AC220V的电源中。测试线接好后，分机将显示该线路的交流电压，并开始接收主机发来的电力载波信号。

玉林台区识别仪键盘操作键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：出厂调试时生产厂家使用，用户不需用到此键。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：其中F1在台区识别、分支识别、台变互测功能中做为发起方开始测试的确认键；在电测矢量、波形显示、频谱分析功能中做为锁定功能键（测试数据锁定为当前值，便于用户观察）；F2在电测矢量、波形显示、频谱分析功能中做为解除锁定功能键；其它键为保留功能键，暂无用。3、液晶界面液晶显示界面主要有九屏，包括主菜单、八个功能界面，显示内容丰富。(1)主菜单界面图四、主菜单当开机后显示图四所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、设备编号、当前日期时间、主分机设置类型。中部为功能菜单选项，共八项，包括：参数设置、台区识别、分支识别、台变互测、电测矢量、波形显示、频谱分析、历史数据。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。

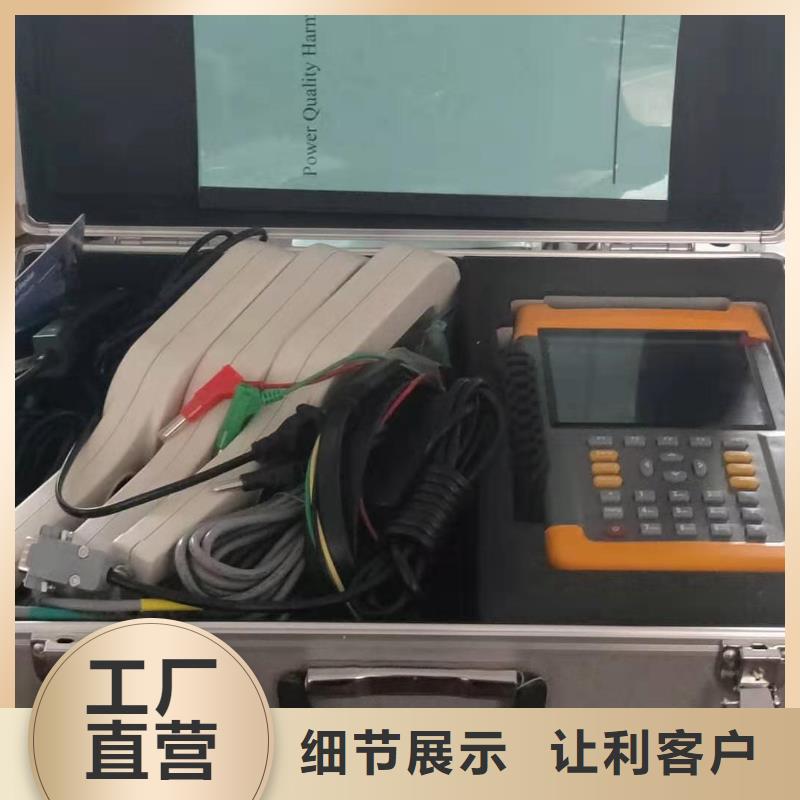

玉林台区识别仪章器概要1. 应用领域和范围?电能质量分析仪可广泛地应用于输配电、电力电子、电机拖动等领域。?测量分析公用电网供到用户端的交流电能质量。?应用小波变换测量分析非平稳时变信号的谐波。?测量分析各种用电设备在不同运行状态下对公用电网电能质量。?电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。?测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。?测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。2. 仪器特点：?可靠?电流输入采用交电流钳(0～50KHz0～5Arms)使输入信号和测量系统隔离。这样不仅在使用上、可靠和方便，而且大大提高了的抗干扰能力。?使用方便便携式结构，尺寸小：外形尺寸（mm）：320×280×135（长×宽×高）重量轻：仪器重量只有3.5kg，一个人即可携带仪器到现场测试；内置高性能锂电池，在无外接电源的情况下可连续工作8小时。?精度高符合国标B 级仪器要求。对谐波、三相不平衡度均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，每周波256个点。?软件功能强采用DSP＋ARM＋CPLD 内核，处理速度快，软件功能丰富，使适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。?通讯接口：本仪器设有两个USB接口。USB1通过USB连接线连接电脑，USB2直接插U盘存储测试数据。?测试参数多系统频率、电网谐波、三相电压不平衡度、电压偏差、电压电流真有效值、电压电流基波有效值、真有功、无功、视在功率、2-50次谐波、真功率因数、电能电度、电压骤升骤降、电流浪涌等全部电能质量五大国标规定的参数。?实时谐波数据判断实时判断当前测试的电压谐波、电流谐波数据正常或超标。?后台管理分析软件Dz200 Pro 电能质量管理分析软件是一套电能质量的后台管理分析软件，运行于WIN9X/2000/XP/NT 操作系统。详细介绍参照软件使用说明书。

玉林台区识别仪 数据查询及操作单击主菜单“数据管理”-〉“数据查询”，打开“数据查询”窗口，可以通过“测试时间”、“台区变压器编号”、“用户电表编号”、“电表量程”四项来查询数据库中的数据。由于台区内数据记录一般都比较多，难以在该数据窗口中完全显示，有些数据并未在该窗口中显示，但是打印时，可以完全打印。如需要打印某台变中的电表详细记录时，选中台变记录，单击“打印”按钮（或者，直接在记录上双击鼠标），将打开打印报表的预览窗口。单击预览窗口的打印机按钮，便可以打印该报表了。报表内容非常详细，包括所打印台变中电表的详细信息和统计结果等记录数据。当需要删除某台变的所有记录时，选中那条记录，单击上方的“删除”按钮，便可删除该台变中的所有记录。如只是要删除某台变中的一条电表记录时，请在电表详细记录中选中要删除记录，单击右下方的“删除”按钮，便可删除该条电表记录，同时，其所在变压器的统计数据将改变。数据删除后无法恢复，请谨慎操作！此外，该页面可以显示变压器各相中所按电表的数量、以及各相中各种量程的电表的数量。单击“显示统计数据”按钮即可显示。
