甘南绝缘电阻测试仪 在使用该检定装置之前，请仔细阅读本说明书，按有关要求和注意事项操作使用，会给您的工作带来方便。1.概述绝缘电阻兆欧表检定装置是参考JJG622—1997《绝缘电阻表（兆欧表）检定规程》，JJG1005—2005《电子式绝缘电阻表检定规程》，并依据JJG1072—2011《直流高压高阻检定规程》之要求设计制造的新型兆欧表检定装置，其测试电压可达5KV，电阻输出达1TΩ，各项指标均符合检定规程的要求。本装置采用全金属外壳，人体可接触到的部件均与接地端可靠连接，保障了使用者的。作为新一代的兆欧表检定装置，本装置实现的电阻范围、稳定性、在国内同类产品中处于梯队。2.技术指标2.1电阻输出技术指标:步进盘档位Ω ×1010 ×109 ×108 ×107 ×106 ×105 ×104 ×103 ×102步进盘位数 10 10 10 10 10 10 10 10 10准确度等级 5 2 1 0.5 0.2 0.2 0.2 0.2 0.2额定电压电流 5KV 5KV 5KV 2.5KV 1KV 2mA 10mA 20mA 50mA2.1.1定值电阻：100G（准确度等级5级），4个200G（准确度等级5级）组成。2.1.2电阻输出范围：100Ω~1011.111111GΩ.2.2电压测量技术指标见表2表2量程（V） 手动量程（四位半直读显示）测量范围（V） 0~1999.9V~5000V允许误差 ±（1％RD±2D）输入电阻 10GΩ±10％电源 9V（6F22层叠电池一节）2.3使用系统温度：（20±5）℃，湿度：≤60％RH2.4运输、贮存条件环境温度：（－25~50）℃，相对湿度：25℃时≤85％RH2.5仪器结构：采用十进制步进开关，半封闭式金属机箱，端电压测量范围0~5KV，端钮电阻由1个100GΩ和4个200GΩ组成，电阻总输出102~1012Ω。2.6兆欧表检定装置末列指标，均符合《直流高压高阻器规程》之要求。2.7体积、重量：515mm×285mm×175mm，8kg。

甘南绝缘电阻测试仪 尊敬的顾客感谢您使用本公司产品。在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。

<甘南>天正华意电气设备有限公司 甘南智能盐密度测试仪加工定制

甘南绝缘电阻测试仪 绝缘电阻测试操作1、绝缘电阻测试只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。2、按下按键切换到测电阻模式，然后按或或或或或或或键选择要进行测试的电压值。 3、接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，如果测试线有绿色分线为屏蔽线，测试时连接GUARD端口精度更佳（测试TΩ级以上电阻必须连接绿色屏蔽线），如果配套测试线不带此线就不需要接，如图，按下测试键开始测试(测试时仪表会发出间歇性蜂鸣：“滴~滴~滴...”的提示声，屏幕左下角闪烁)。待测量完成显示值固定不变后方可读取绝缘电阻值。电阻测试结束后可长按键切换显示电流值，再短按键切换回电阻值。7.8、GUARD保护线的使用 测量电缆的绝缘电阻时，覆盖表面的泄漏电流通过绝缘体内部与电流汇合，造成绝缘电阻值误差的产生。为避免此种现象的发生，如下图所示，使用保护线（任何导电性裸线）将泄漏电流流经部分卷起来，连接到保护端口后，泄漏电流不流过指示计，可准确测量绝缘体的绝缘电阻。请使用附件的保护测试线连接保护端口。

甘南绝缘电阻测试仪 测试仪结构说明图1检测发射机手持接收机该测试仪由检测发射机、手持接收机和绝缘操作杆三部分组成（如上图）。使用时检测发射机与绝缘操作杆连接，手持操作杆尾端接触被测绝缘子，通过手持接收机控制进行测量。测量结果通过射频传输至接收机，接收机接收测量结果进行显示存储等操作。四、设置及使用方法1. 检查测量探头检测探头是否松动、生锈或严重氧化。若出现松动，请紧固探头固定螺母，使用测试仪测试之前必须确保探头完好。2. 安装测试仪 用自带的连接件连接在绝缘杆上（根据被测电路的电压等级按照规程选择相应长度的绝缘杆）。测量时可根据不同测量位置旋转检测仪至合适角度。 3.参数设置将随机配送的U盘插入手持接收机，拨动“电源锁”至开锁状态，长按“检测开关”按键开机。开机桌面如下：1）时间设置点按“时间”图标进入时间设置界面如下：按照默认格式分布输入年份、月份、日期、小时、分钟、秒钟。点按“OK”完成设置，点按“Cancel”取消设置2）杆塔号串号设置若需要存储测量数据，在测量之前必须先输入被测绝缘子串杆塔号和串号并以此来区分被测绝缘子。具体流程如下：首先插入U盘，点按“检测”图标进入如下界面点按GT（杆塔）后方编辑框，看到光标闪烁，输入四位杆塔号（0000到9999）如0001号杆塔。点按CH（串号）后方编辑框，看到光标闪烁，输入三位串号如1A1（位1代表回路号，第二位A代表A相，第三位1代表A相中的串）。

<甘南>天正华意电气设备有限公司 甘南智能盐密度测试仪加工定制

甘南绝缘电阻测试仪 使用保管注意事项 1.应在干燥天气进行检测； 2.使用前检查测试仪电量是否充足； 3.使用本测试仪带电检测绝缘子时应遵守《GB26859-2011电力工作规程 电力线路部分》； 4.不得使用该测试仪带电检测少于三片的绝缘子； 5.带电检测35kV及以上电压等级的绝缘子时，当发现同一串中的零值绝缘子数达到表1时，即应停止检测。如果绝缘子串的总片数超过表1的规定时，零值绝缘子片数可相应增加。电压等级零值片数表1 一串中允许零值绝缘子片数6.在检测过程中两探头间有高压严禁人体接触； 7.测量结束取下探头时，必须在关闭电源后将两探头短接放电后再操作操作（勿同时接触两个探头）； 8.防止剧烈震动、碰撞或高空跌落； 9.严禁拆卸机壳； 10.避免雨淋、水滴、潮湿环境； 11.工作完毕，应关闭电源并取出锂电池，将检测仪放入仪器箱内，放在干燥通风良好的室内工具架上。12、手持接收机充电过程中，电源锁必须在开锁状态。13、测试仪的探头有一个带红色的标识接高压端。14、仪器配有1KG的标准电阻，使用前请用标准电阻校验仪器准确度，若误差偏大请联系厂家校准。

<甘南>天正华意电气设备有限公司
甘南智能盐密度测试仪加工定制 <甘南>天正华意电气设备有限公司

甘南绝缘电阻测试仪接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，按下测试键开始测试，待测量完成显示值固定不变后方可读取吸收比或者极化指数值。5、待测试完成后可按键切换查看吸收比或者极化指数值的被除数、比值，或按键切换查看吸收比或者极化指数值的比值、除数（比如“60:15S”模式下，左下角显示“60:15S”则为比值，显示”15S”则为被除数，显示“60S”则为除数，其他模式相同）。图 9-5 比值 9-6 被除数9-7 除数4、极化指数（PI）和吸收比（DAR）应用：在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机、油浸式电力变压器等设备绝缘的受潮程度。绝缘受潮后吸收比(或极化指数)值降低(如图1)，因此它是判断绝缘是否受潮的一个重要指标。应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比或极化指数值仍然很好。吸收比或极化指数不能用来发现受潮、脏污以外的其他局部绝缘缺陷。

<甘南>天正华意电气设备有限公司
<甘南>天正华意电气设备有限公司 甘南智能盐密度测试仪加工定制
<甘南>天正华意电气设备有限公司 甘南智能盐密度测试仪加工定制

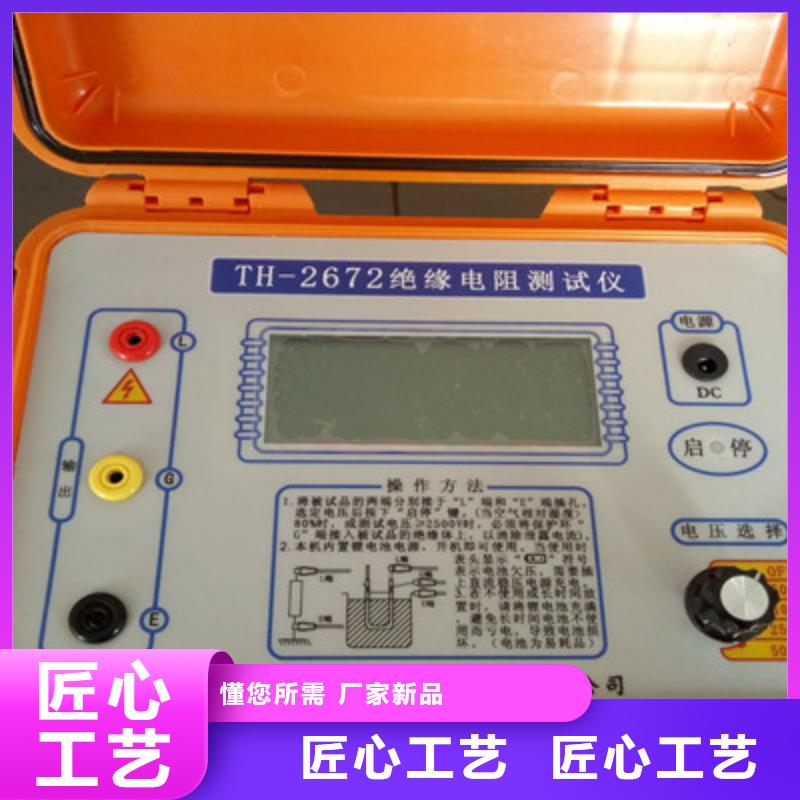

甘南绝缘电阻测试仪 注意事项及其它请注意，“线路”为高压端！ 1G＝1000M五、操作方法测量操作进入初始设置画面（图一）初始设置画面（图一）1．初始 测量图标 处于选中状态，下面显示2500v表示测量电压。（1）按→键在可以使 时钟图标 存储图标 设置图标 循环处于选中状态（2）按启/停键1秒以上，启动测量，显示测量画面（图二）显示测量画面2500v 表示测试电压大字体105 M 表示测量的瞬时值0 表示测量过程中的时间05-05-24 : 测量日期15” 表示测量15秒 的数值01’ 表示测量1分钟 的数值10’ 表示测量10分钟 的数值DAR 吸收比 DAR ＝ R60s/R15sPI 极化比 PI ＝ R10m/R60s（4）测量过程按启/停键，或测量结束，显示放电画面（图三）放电画面（图三）600V放电过程的瞬时电压。在这个时候一定不要接触试品和测量线！等放电完毕，建议用户对试品进行人工放电。（5）放电完毕之后，进入测量结果存储画面（图四）量结果存储画面（图四）右半部分数据与测量画面一样，请参考显示测量画面（图二）的说明[ 007 ] ：表示测量数据存储的序号按→键在可以使 存储 退出 007 循环处于选中状态。在 存储 退出 处于选定状态时候按启/停键回到初始设置画面（图一）[ 007 ] 处于选中状态时候，按→键在可以移动选中的位，按↑↓键修改序号。2．当 时钟图标 处于选中状态 。（1） 按启/停键，进入时间显示与设置画面时间显示与设置画面（图五）（2） 退出 处于选中状态 按启/停键 回到初始设置画面（图一）（3） 设置 处于选中状态 按启/停键 会在日期、时间下面出现小箭头按↑↓键修改日期时间。（3）修改完毕，按启/停键 设置 会处于选中状态。（4）按→键在可以使 设置 与退出 循环处于选中状态。在修改日期时间时候，循环移动小箭头3．当 存储图标 处于选中状态（1） 按启/停键，进入查看存储数据画面（图六）查看存储数据画面（图六）（2）右半部分数据与测量画面一样，请参考显示测量画面（图二）的说明（3）[ 000 ] 到[ 007 ] 表示测量序号（4）按↑↓键 使[ 000 ] 到[ 007 ]处于选中状态，右边显示此序号的数据（5）按→键 翻页（5）按启/停键 回到初始设置画面

<甘南>天正华意电气设备有限公司 甘南智能盐密度测试仪加工定制

甘南绝缘电阻测试仪规则及注意事项感谢您购买了本公司绝缘电阻测试仪，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的规则及注意事项。任何情况下，使用本仪表应特别注意。? 本仪表根据IEC61010规格进行设计、生产、检验。? 任何情况下，使用本仪表应特别注意。? 测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。? 注意本仪表机身的标贴文字及符号。? 使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。? 测量过程中，严禁接触裸露导体及正在测量的回路。? 确认导线的连接插头已紧密地插入仪表接口内。 ? 请勿在易燃性场所测量，火花可能引起爆炸。? 仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。? 请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。? 给仪表更换电池时，请确认测试线已移离仪表，仪表处于关机状态。? 仪表显示电池电压低符号“ ”，应及时充电否则会引起误差。? 测量过程中严禁进行充电或者进行数据传输操作。? 注意本仪表所规定的测量范围及使用环境。? 使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。? 由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。?仪表及手册中的“ ”警告标志，使用者必须严格依照本手册内容进行操作。?仪表输出高压请务必连接好测试线手离开测试线后才按测试键进行测试否则有触电危险。?测试完成后，先等待一分钟放电完成后再移除测试线，移除测试线时先移除仪表端的测试线再把测试线收好。

<甘南>天正华意电气设备有限公司 甘南智能盐密度测试仪加工定制

甘南绝缘电阻测试仪 绝缘电阻测试只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。按键切换到档，然后按250V或500V或1KV或2.5KV或5KV或10KV键选择要过行测试的电压值。 接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，如果测试有绿色分线为屏蔽线，测试时连接GUARD端口精度更佳，如果配套测试线不带此线就不需要接，如图，按下TEST测试键(测试时仪表会发出间歇性蜂鸣：“滴~滴~滴...”的提示声)。LCD 显示测量值。测量后显示值固定不变后读取绝缘电阻值。 6．GUARD保护线的使用 测量电缆的绝缘电阻时，覆盖表面的泄漏电流通过绝缘体内部与电流汇合，造成绝缘电阻值误差的产生。为避免此种现象的发生，如下图所示，使用保护线（任何导电性裸线）将泄漏电流流经部分卷起来，连接到保护端口后，泄漏电流不流过指示计，可准确测量绝缘体的绝缘电阻。请使用附件的保护测试线连接保护端口。7．极化指数（PI）和吸收比(DAR) 7.1极化指数（PI）和吸收比（DAR）作用：极化指数（PI）和吸收比（DAR）是检查绝缘体的泄漏电流的时间是否增加的试验。确认施加时间的同时泄漏电流没有增加。仪表自动计算极化指数PI和吸收比DAR值，作为判断绝缘性能的依据，极化指数PI和吸收比DAR都表示被测物承受测量电压后一段时间内绝缘电阻的变化情况。7.2极化指数（PI）和吸收比（DAR）区别：对于一般的绝缘体测试，如外壳绝缘、工具手柄等一般在较短时间能测试出随施加电压时间增加漏电流是否增加情况，所以一般用较短时间的试验就能测试出来，短时间测试的绝缘电阻比值DAR称为吸收比（具体测试时间见下面公式），但对于大容量和吸收过程较长的被测品，如变压器、发电机、电缆、电容器等电气设备，有时吸收比值（DAR）尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10分钟时的绝缘电阻(R10min)与l分钟时的绝缘电阻(R1min)的比值PI来描述绝缘吸收的全过程，PI称为极化指数，

<甘南>天正华意电气设备有限公司

甘南绝缘电阻测试仪规则及注意事项感谢您购买了本公司数字式高压绝缘电阻表，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的规则及注意事项。任何情况下，使用本仪表应特别注意。 本仪表根据IEC61010规格进行设计、生产、检验。任何情况下，使用本仪表应特别注意。?测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。注意本仪表机身的标贴文字及符号。? 使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。 测量过程中，严禁接触裸露导体及正在测量的回路。确认导线的连接插头已紧密地插入仪表接口内。请勿在易燃性场所测量，火花可能引起爆炸。仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。 请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?给仪表更换电池时，请确认测试线已移离仪表，仪表处于关机状态。仪表显示电池电压低符号应及时充电否则会引起误差。 测量过程中严禁进行充电或者进行数据传输操作 注意本仪表所规定的测量范围及使用环境。 使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。仪表及手册中的“ ”警告标志，使用者必须严格依照本手册内容进行操作。仪表输出高压请务必连接好测试线手离开测试线后才按测试键进行测试否则有触电危险。测试完成后，先等待一分钟放电完成后再移除测试线，移除测试线时先移除仪表端的测试线再把测试线收好。

甘南绝缘电阻测试仪高压输电线路绝缘子绝缘电阻值的大小，是直接关系到线路稳定运行的大问题。绝缘子一旦出现零值或脏污，就必须进行清洗或更换，否则就会造成闪络跳闸事故。目前，检测绝缘子的方法和工具很多，但是都属于定性检测，不能准确检测出每一片绝缘子的绝缘状况，起不到检测的作用。而TH-20 快速零值检测装置 （以下简称测试仪）是高性能定量检测与分析的仪器，该测试仪操作方法简单、快捷，能够带电定量地准确测量出每一片绝缘子的电阻值，同时能准确区分已经漏电但尚未击穿处于临界损坏的绝缘子，并将测量结果以数据形式实时记录存储显示，对低值绝缘子能自动报警。二、功能说明1 带电测试功能本测试仪采用特殊技术实现了带电情况下检测绝缘子电阻的功能，使测试仪不再局限于停电检测，应用更为广泛。2 报警提示功能本测试仪根据电力检测标准规程设置低于500MΩ即为低值绝缘子，检测时自动报警提示。在代产品的声音报警的基础上增加了光报警，避免了野外检测报警不够明显的情况。3测试结果存储功能本测试仪可将测试结果存入U盘，方便以后查询。进行测试时按照测试仪提示依次输入杆塔号、回路号、相别和串号。输入完毕开始进行测试，测试仪自动根据测量结果统计每串片数。并按照绝缘子片号存储每片测量结果。4历史数据查看及分析功能本测试仪可在数据接收机端查看存入U盘的历史数据，并分析低零值绝缘子片数占整串的比例。

甘南绝缘电阻测试仪 实验之前注意事项1、本仪表测试电压高，出力强，被测量对象往往又带有工频泄漏或感应上 高压干扰电能，因此为了人身，使用本仪器首先一定要接好接地线！2、本仪表在高压启动后，请不要采用人工放电方式检查仪表，在测试完毕后也应等待本仪表自动放电使电压表回零后才进行例行需要的人工放电！因为短路放电的强烈电脉冲波有损被测对象的绝缘寿命，如果脉冲窜入仪表，也有损仪表内的集成电路！！一、产品概述随着我国电力工业的快速发展，电器性实验是保障电力系统运行和维护工作中的一个重要环节，绝缘诊断是检测电气设备绝缘或故障的重要手段。目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。这就需要绝缘电阻测试仪本具有容量大、抗干扰能力强、便于携带等特点。为此我公司针对高压变电站、发电厂等强干扰现场下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试专门设计研发了本系仪表。本系仪表结合了模拟电路、数字电路、机械操作各自的优势，在输出电压、输出电流、测量范围、测量精度、抗干扰能力上取得了国内领先的地位。
