澳门变压器油色谱在线监测系统现场安装位置的确定与安装地基的浇注可参照下图确定安装位置并浇注安装地基。图5-1 ????????地基俯瞰图图5-2地基浇注图图5-3现场位置图1)一般选择安装在变压器电力柜侧，与电力柜同列。2)安装地基用混凝土浇注，厚度100mm。按地基浇注尺寸图预埋地角固定螺丝。3)确定取电位置并提供取电点到安装位置的布线距离。4）通讯电缆与油循环管的铺设A、通讯电缆的铺设参见系统示意图。铺设通讯电缆需保证进出线两侧的预留长度在10M左右，以备用。通讯电缆在电缆沟线架上需固定，避免电缆划伤、拉断。B、油循环管采用镀锌管或硬塑料管进行保护以免损伤。油管两侧出口预留长度保持在1M左右，以备用。油管铺设完成后应对油管出入口进行密封，以防杂物进入。5.3安装步骤1、开箱检查用户在收到后，请及时检查是否有因运输而造成的损坏，详细检查装置并核对与装置一同运输的装箱清单上列出的所有附件。如果有与装箱清单内容不符，请立即与供应商联系。2、现场主机就位1）将安装基座用膨胀螺栓固定在混凝土地基上，并焊接接地线2）将现场主机用自带螺栓固定在安装基座上。此操作应将现场主机的前后下封面板卸下，方可连接。

<澳门>天正华意电气设备有限公司

澳门变压器油色谱在线监测系统用一根尺寸合适的电线接到楼房的总管线上或接到总导管的入地处。2、把接地用的长钉子打进潮湿的土层里并接到入地处。3、也可以接到其它可靠的入地处。绝缘的地线必须牢固地接在装置上。不要用夹子把地线夹在管子或接地柱上。也不要使用其它会使接头松动的方法来连接。接头必须用铜焊或锡焊，尽可能减小接地接头处绝缘电阻的下降。如果按装得不合适，在接头处就可以量到电阻，再加上地线上的电阻就会使绝缘的接地装置上产生我们所不希望的电势。在安装地线的时侯要它偶然和其它地线接触这会给绝缘带来不良的影响。绝缘线必须接在配电盘的绝缘母线上，再从配电盘上通过接头和电源地线分别接到仪器系统的各个单元上。绝缘母线可由配电盘上的接地板构成。所用的电线尺寸应使远一点到主配电盘接地处的接地电阻。请与当地的电器检查部门商量所用的电线规格。当多层建筑物中安装了电网处理装置时，应把电网处理装置的外壳与建筑物结构中的钢筋接起来，这样才能减少接地噪声。地线的一端应接到线路处理装置的外壳上，另一端应焊接在近的楼房竖梁钢筋上。把地线接到建筑物的钢筋上比把地线接到地下室单独的接地柱上要好

澳门生物柴油中游离甘油和总甘油测定器 详情电话咨询
<澳门>天正华意电气设备有限公司

澳门变压器油色谱在线监测系统此参数的设定将直接影响系统检测性能与检测结果。一般情况下，该参数在出厂前一调试设定完毕，现场无需重新设定。如出现变故，需重新设定，必须在相关专业技术人员的监护下操作。模式设置主要用来设定采样开始时间与采样周期，用户可根据具体情况设置该现场主机的采样模式。图6.24 采样参数设置界面实时操作功能包含时间校准、开始采样、停止采样、获取单次数据、获取全部数据、所有数据等功能。该功能主要为用户提供实时的远程操作，实现现场主机的随机采样、数据获取、对时、多余数据等功能，达到变压器油色谱分析实效性目标。以上陈述的所有操作及该现场主机的实时运行信息，本界面的信息框中均有明细记录，用户可通过该信息查询了解现场主机及系统运行的详细信息。图6.25 实时操作界面计算参数功能键设置了如图6.26所示的权限功能，该功能只有具备管理员权限的专业技术人员方可操作。图6.26 计算参数设置界面本检测系统报警设置为用户提供自主报警参数的设置功能。系统默认值均为“0”。供应商建议用户采用IEC标准设置氢气、总烃、乙炔报警门限，其余用户可按需要设置。对于报警门限值的设定供应商建议按不同变压器的运行状况设置不同的报警值，但报警值不宜过小，以免造成不必要的、频繁的报警。IEC标准氢气一级门限：1501μL/L；总烃一级门限：1501μL/L；乙炔（220KV等级变压器）一级门限：31μL/L。图6.27报警参数设置界面

澳门生物柴油中游离甘油和总甘油测定器 详情电话咨询 <澳门>天正华意电气设备有限公司

澳门变压器油色谱在线监测系统工作流程1、变压器油经闭路循环进入油气分离室，受检油样在真空环境及电磁激振作用下，实现油气分离。2、经冷阱除油后，分离出的故障特性气体导入气体定量室后，在载气的作用下流经色谱柱。利用色谱柱对各个气体组份具备不同的吸附\解附作用，使故障特性气体被依次分离。3、气敏传感器按出峰顺序对故障特性气体逐一进行检测，并将故障气体的浓度特性转换成电信号。4、数据处理单元对电信号进行分析处理，分别计算出故障气体各组份浓度。5、通信模块将气体组份浓度、载气压力状态、谱图等数据信息按照TCP/IP、IEC61850通信协议上送过程层网络，变压器状态监测主IED故障诊断系统对色谱数据进行综合分析诊断，超过设定注意值时进行报警，实现变压器故障的在线监测。3.4系统结构图3-1系统结构在功能上划分为油样获取单元、油气分离单元、载气单元、色谱检测单元、控制与数据处理单元、通信接口单元。1、油样获取单元经油泵强循环从变压器主油箱取得油样，并送入脱气室。

<澳门>天正华意电气设备有限公司 澳门生物柴油中游离甘油和总甘油测定器 详情电话咨询

澳门变压器油色谱在线监测系统净化装置内部的填充物要做到定期活化或更换，否则将失去应有的作用。长期使用含水量高的气体会减少色谱柱的使用寿命，降低仪器的稳定性及污染气路系统使仪器不能正常工作。2、开箱仪器到货以后，请及时检查仪器外包装，并对照发货单清点检查数量的完整性。如发现外包装已破损或配套部件遗失时，请及时与运输部门取得联系，并通知供应商，以便及时妥善地处理。拆箱后请检查仪器外观质量，查看在运输中有无破损现象，并对照装箱清单点附件、备件数量是否相符。仪器配置情况与产品订货单是否一致，功能是否完整，各转动活动部位是否灵活可靠。若发现遗漏物品、装配差错或工作性能不完整时，请及时将信息反馈给供应商。以便及时妥善地处理。3、电源及信号连接本仪器的电源及信号接头在仪器的后部（对应处印有文字说明），通电前检查仪器电源输入端电源插头、保险丝座、电源插座是否满足仪器使用要求，接地线是否良好。仪器电源总开关位于仪器的右侧板的下侧。仪器配电和其它用电设备单独配置，以避免相互干扰。仪器各控制器各自带有自己的信号输出端口，仪器可同时安装三个控制器（TCD、FID、ECD），或其中FPD、NPD。输出信号线为通用型。仪器输出信号可与记录仪、数据处理机或色谱工作站等记录装置直接连接。4、气路连接仪器气源通过外径Φ3mm的气路管与气路入口接头（位于仪器机箱后侧面下部）分别对应相连接（见下图）。气路管要用无油干净的不锈钢管或紫铜管或乙烯管、聚四氟乙烯管，注意经常性地检查、维护，以防止泄漏事故发生。

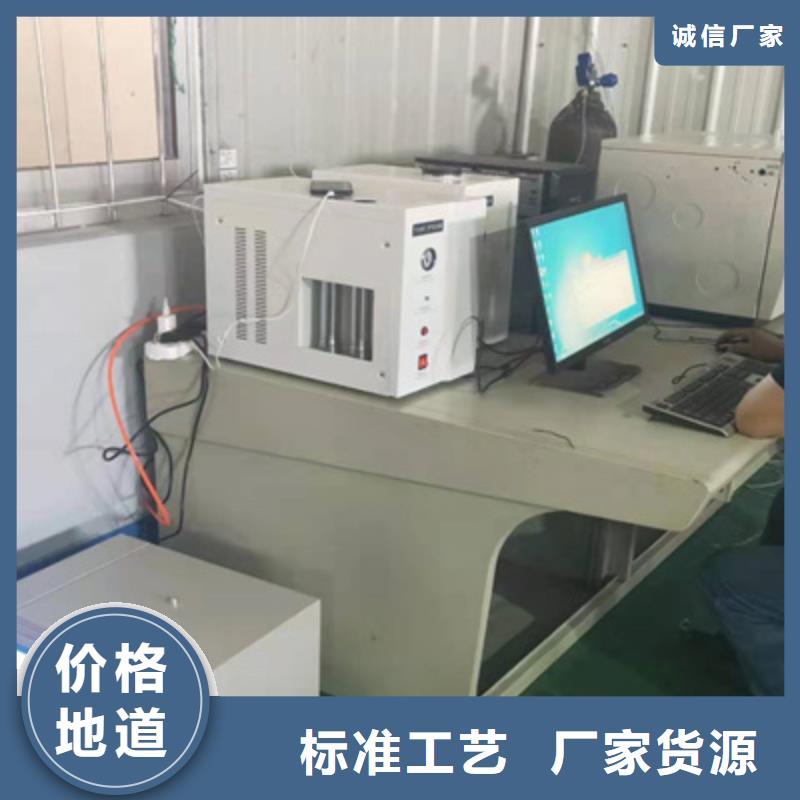

澳门变压器油色谱在线监测系统 检测器变压器油色谱仪检测器采用单元组合设计，可提供热导检测器(TCD)、氢火焰离子化检测器（FID）、电子捕获检测器(ECD)、火焰光度检测器(FPD)和氮磷检测器(NPD)等五种检测装置，多同时安装四个检测器。见图四三、安装准备1、安装准备仪器应安装在专用的色谱仪器分析实验室内，以便于将仪器与气源分开管理。仪器应安装在牢固无振动的水泥或木质工作台上，工作台的台面上应留有足够的空间，以便于放置电脑、色谱数据工作站、记录仪、积分仪等外围设备，工作台的背后应留有一事实上的间隙（0.5米以上），以备于仪器维护保养。电源应有足够的功率（大于5KW）。仪器应远离火种，室内不得有强腐蚀性气体，应避免室内温度剧烈波动和空气的过分流动。工作台（高0.7-0.8米＊宽0.6-0.7米＊长2米）的设置请参照（图五） 。图五 工作台的设置仪器所需要的载气和辅助气体，一般可由高压气体钢瓶、气体发生器、无油空气压缩机等装置提供，高压气体要经过减压阀减压后供给仪器。气源是仪器启动的前提条件，所以必须提前考虑。若用户订货时提出具体的使用要求时，制造商可以协助用户购置必要的设备。仪器根据检测器的配置情况应选择不同的气体，气体的种类和基本参数及选用原则请参照（表一）。表一检测器 气 源 入口压力 纯 度TCD H2或He 0.26MPa 99.999％FID H2 0.26MPa 99.995％N2或He 0.4～0.5MPa 99.998％Air 0.4—0.5MPa 无灰尘、油雾、水份等ECD N2或He 0.4～0.5MPa 99.999％或Ar/CH4 H20≤0.002pma02 ≤1ppmFPD N2 0.4-0.5MPa 99.995％N2或He 0.4～0.5MPa 99.998％Air 0.4—0.5MPa 99.998％仪器允许使用气体发生器、无油空气压缩机等装置来提供仪器的工作气源。气体发生装置或空气泵产生的气体含水量较高，使用时一定要进行必要的气体净化。使用气体净化装置时要注意对该装置的定期保养。

<澳门>天正华意电气设备有限公司 澳门生物柴油中游离甘油和总甘油测定器 详情电话咨询

澳门变压器油色谱在线监测系统 历史数据出提供如图6所示图表功能外，用户也可通过日报表界面的导出功能键。实现数据的导出功能，将数据保存在用户指定的位置。日报表功能图示图6.13 日报表图6.14 谱图图6.15 故障诊断—立方体图示法图6.16 故障诊断—大卫三角形法图日报表数据导出6.4.2历史数据图示历史数据的查询需定义所查询数据的时间区间，如图：图6.18 历史数据查询时间定义图6.19 浓度报表图6.20 综合报表图6.21 常数坐标趋势图图6.22 对数坐标趋势图6.5 参数设置本系统参数设置功能仅限于供应商安装人员、用户专业维护人员使用。该功能操作将直接影响到系统、平稳运行。该功能操作采用权限设置，只有经权限许可的技术人员才可进入该功能系统，以确保系统正常使用。参数设置分采样参数、实时操作、计算参数、报警参数设置四种功能。以下按图示分别说明。图6.23是进入参数设置功能系统的权限界面，只有经授权许可的技术人员输入密码后方可登陆。图6.23 进入参数设置功能权限设置采样参数功能包含三部分信息设置：基本信息、采样设置、模式设置。基本信息包含该受检变压器现场主机本地IP地址、受检变压器的站点、变压器编号及现场主机的相关信息。IP地址是实现上下位机通讯的代码，必须与下位机IP一直。采样设置是系统采样的必要设定。

<澳门>天正华意电气设备有限公司

澳门变压器油色谱在线监测系统功能键说明系统运行主界面主要功能键有系统、操作、用户管理、局站设置、增加设备、设备、退出等。系统功能键主要涉及用户管理、局站设置、数据维护；操作功能键涉及增加、设备、报警列表。以下对各项功能做逐一说明。6.3.1用户管理用户管理是用户提供权限设置的功能设计。如图6.1。系统默认分配一个管理员权限的帐号，用户名：admin，密码：333，该账户为系统权限的帐户，不能，只能修改密码，管理员角色是系统权限的角色（admin帐号具有超级管理员角色），被分配给工程安装人员使用。如果用户名和密码都为空，则登录的用户被认为是管理员用户，该用户拥有管理员角色的权限。不同权限的用户登录本系统显示的操作界面会有所差别，本手册没有特别说明，以下的说明默认情况下都是以admin管理员身份登录而展开的。图6.4用户管理功能界面6.3.2局站设置本软件通过局站设置功能键定义受检变压器站的具体信息， 实现受检变压器的添加功能。本使用手册以TCP/IP通讯方式说明说明受检变压器的添加。局站设置 数据维护数据维护主要实现数据的备份与还原功能。

<澳门>天正华意电气设备有限公司 澳门生物柴油中游离甘油和总甘油测定器 详情电话咨询

澳门变压器油色谱在线监测系统溶剂峰严重拖尾 分流流速低；隔垫清洗气流速低；进样速度不合适。内衬管密封不严提高分流气流速；增加隔垫清洗气流速；摸索合适的进样速度；压进内衬管出现严重的鬼峰色谱柱残流的高沸物系统污染；玻璃内衬管污染；载气气路污染。高温老化色谱柱老化系统；清洗玻璃内衬管；在载气路增加过滤器第七章　　镍转换炉变压器油色谱仪的检测对象为溶解于绝缘油中的七种气体组份： H2、O2、CH4、C2H4、C2H6、 C2H2、CO、CO2，以TCD测定H2、O2，以FID测定烃类气体和CO、CO2。由于FID对CO、CO2没有响应，而TCD的检测灵敏度不够，采用镍转换炉，把CO、CO2转化为CH4（CO、CO2转化为CH4的转化率均大于98），用FID检测以提高CO、CO2的检测灵敏度。镍转化炉结构示意图如图所示。第八章　仪器维护保养及常见故障处理1 仪器的保养与维护 1.1 仪器的保养在日常使用过程中，应注意对仪器进行必要的保养，以保证仪器正常工作，延长其使用寿命。气体钢瓶应放置在通风之处，尽量将气体钢瓶与仪器分处放置；三根气体净化管内必须填装分子筛、硅胶，以吸收气体中的杂质，并注意失效后及时更换；注意经常更换进样口的硅胶垫；注意经常用适当的溶剂清洗内衬管；仪器在不使用时，应用罩子将仪器罩住，防止灰尘及异物进入。 1.2 仪器的维护 1.2.1气体净化器的维护流路控制系统中，接有过滤器，其中就置放有5A分子筛。5A分子筛需要定期更换或活化。活化温度为260℃，时间24小时。1.2.2气体净化管的维护流路控制系统中，载气接有气体净化管，其中就置放有5A分子筛。5A分子筛需要定期更换或活化。活化温度为260℃，时间24小时。

<澳门>天正华意电气设备有限公司 澳门生物柴油中游离甘油和总甘油测定器 详情电话咨询

澳门变压器油色谱在线监测系统通入气体后，用秒表测量皂膜由0点到10所经过的时间，以ml/min计算气体流量。为了避免污染气路，一定要注意流量计内部皂液的使用高度，以防止皂膜溶液从流量计流入气路。例如：用秒表测量皂膜由0点到10ml所经过的时间为 12秒，则所测流量F＝10＊60/12＝50ml/min 流量测量示意可以起用仪器秒表功能：皂膜由0点到Xml所经过的时间为 T秒，则所测流量F＝60/T的数值＊ X ml/min四、填充柱安装图九 填充柱外型尺寸图图十 填充柱安装图 第四章 键盘及其控制操作控制面板打开位于机箱右下面的电源开关，仪器通电，液晶显示屏点亮。仪器经过自检，数秒后，显示如[图十二]界面（当光标处于后面任一界面下面的状态时，可按“0”键回到此界面）；再经过数秒后，界面显示为如[图十三]。此界面为温度控制界面，此时光标位于温度设定栏。如果要将检测器升温至260℃，只需将光标移至检测器的设定温度处，依次按下：《2》＋《6》＋《0》＋《确认》键，此时检测器的设定温度为260℃。如果输入错误可按两次“·”键进行；重新设定温度。用同样的方法可以给柱箱、汽化、检测器设定温度。运行时间栏是从此次开机开始计时到关机前的时间，下次开机，重新计时。加热状态栏，“0”表示关，“1”表示开。即将光标移至加热状态栏，依次按《1》＋《确认》键 将显示“开”状态，依次按《0》＋《确认》键，将显示“关”状态。在设置温度时必须注意不能超过保护温度，仪器设定初始保护温度值为400℃。当仪器某一温度加热区温度参数设置不当或由于各种原因产生仪器温度失控。

<澳门>天正华意电气设备有限公司 澳门生物柴油中游离甘油和总甘油测定器 详情电话咨询 <澳门>天正华意电气设备有限公司

澳门变压器油色谱在线监测系统技术参数2.1基本数据1、额定数据额定电压：AC220V。功率消耗：在额定工作电压下，功率消耗不大于1000w 。2、检测指标表1气体组分检测指标气体组分小检知浓度测量范围检测精度监测周期小监测周期2小时。可按用户需要任意设定监测周期。4、重复性对同一油样（以乙烯C2H4浓度50μL/L 计算）连续进行5次油中气体成份分析，试验结果之间的差异不超过5次平均值的10％。5、测量误差对检测限值和检测限值之间气体含量的油样进行分析的同时，取同一油样在气相色谱仪上检测，以色谱仪检测数据为基准，计算测量误差。在线监测装置检测数据色谱仪检测数据测量误差 色谱仪检测数据测量误差：检测限值或±30％，取两者值。6、通信接口电气以太网接口：通讯串口：、外形尺寸本产品外形为长方形箱体，采用1.5mm 厚冷板。具体尺寸如下：1400mm720mm420mm。2.2环境条件1、环境温度：-40°C～＋55°C；2、相对湿度：5％～95％无冷凝；3、大气压力：80kPa ～110kPa；4、海拔高度：0～3000m。2.3绝缘性能1、绝缘电阻A、在标准试验环境下，绝缘电阻符合表2的要求。表2标准试验环境下绝缘电阻要求额定电压Ur绝缘电阻值Ur≤60V≥5MΩUr＞60V≥5MΩ注：与二次设备及外部回路直接连接的端口回路，绝缘电阻采用Ur ＞ 60V的要求B、在温度（＋40±2）°C，相对湿度（93±3）％恒定湿热试验环境下，绝缘电阻符合表3的要求。表3恒定湿热环境下绝缘电阻要求额定电压Ur绝缘电阻值Ur≤60V≥1MΩUr＞60V≥1MΩ注：与二次设备及外部回路直接连接的端口回路，绝缘电阻采用Ur ＞ 60V的要求2、介质强度在标准大气条件下，介质强度符合表4要求。表4介质强度要求额定电压Ur试验电压有效值Ur≤60V0.5kVUr＞60V2.0kV注：与二次设备及外部回路直接连接的端口回路，介质强度采用Ur ＞ 60V的要求3、冲击电压在标准大气条件下，在电源及信号端口对外壳之间施加标准雷电冲击电压。
