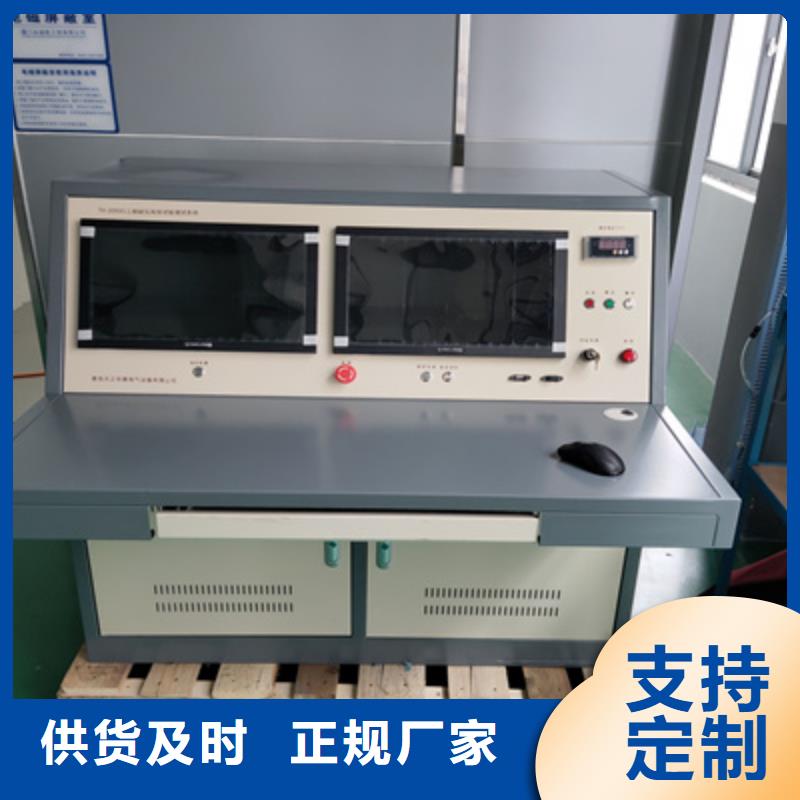

广州局部放电检测仪 成套设备的检查和连接1、成套设备到达用户后检查各部件外观是否完好无损。2、用摇表和直流电阻测试仪测量变压器的绝缘电阻和直流电阻与出厂试验报告是否相符。3、各部件按主回路原理图连接可靠。成套设备的操作说明1、合上控制台电源，打开钥匙开关，此时停止指示灯及高压电压表数码管亮；2、将试品所需耐压时间设定好（调面板上时间继电器拔盘）；3、按下启动按钮，启动灯亮，停止指示灯灭；4、按下升压按钮，升压指示灯亮，当电压要到所需电压值时，点动按升压按钮到所需耐压值，按下耐压计时按钮，耐压计时开始，时间到后调压器自动降压到零位，按停止按钮，再按一下耐压计时按钮，关闭钥匙开关，切断所有电源，耐压试验结束； 5、在升压过程或耐压计时过程中，如试品击穿、变压器过载或变压器过压时，过压过流保护动作，自动切断主电源，调压器降压到零位，再按启动按钮，可继续升压，若不升压就切断所有电源，检查试品；6、如需再次试验，重复操作步骤2~4。7、如需做局放试验时请参考局放仪使用说明书。注意事项1、本设备只能短时运行（额定容量下30分钟）；2、此套设备为高压设备，故每次使用前将设备外表面灰尘擦干净，保持环境清洁；3、高压危险，试验时人员远离试验区域；4、所有设备及试品须接地牢靠；5、变压器高压尾须直接接地或经电流表、互感器接地；6、测量线圈有一端必须接地且严禁两端子短路；7、定期检查调压器传动部件和上、下限位开关是否正常；8、使用过程中如出现异常情况，即该停电检查，若不能解决，请与我公司及时联系处理。青岛天正华意电气设备有限公司

广州局部放电检测仪概述 随着社会的进步，科学的发展，人类对能源的需求愈来愈大，由于电力在人们生活当中是不可缺少的一份重要的资源，从而促进电力工业的迅猛发展。随着网络电压的提高和新的生产工艺、技术对性试验放在了议事日程上。为了增加输出发配电设备的使用寿命，现对一些设备提出了局部放电试验的要求。为了适应不同的电压等级，不同容量的电力设备进行工频电压试验，我厂制造各种规格的工频无局部放电试验变压器及其成套装置，用户根据需求自行选择。从结构型式上分可分为：单相铁壳式、单相铁壳串级式、单相绝缘筒外壳式和单相绝缘筒外壳串级式四种。单相铁壳式一般适用于电压容量较低且便于携带或电压容量较大固定式，但对局部放电量要求较低的场合；单相绝缘筒式一般适用于对局部放电量要求较高；电压不太高，且比较固定使用的场合，单相绝缘筒式、串级式，主要适用于对局部放电要求较高、电压高、容量大或电压容量大便于携带的场合，以上四种型号供用户根据不同要求自行选择。

广州局部放电检测仪适用范围本设备主要用于部分35kV电压等级以下电力产品如互感器、电力变压器、高压开关柜高压断路器电缆附件所有绝缘器具等高压试品进行工频耐压、局部放电试验及其科学研究试验。使用条件海拔高度：≤1000m环境温度：-10℃～＋40℃相对湿度：＜90％（25℃时）使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％设有一可靠接地点，接地电阻≤0.5Ω主要设备的技术参数（一）、GTHW-10/100工频无晕试验变压器额定容量：10kVA高压额定电压：100 kV低压额定电压：0.22kV高压额定电流：0.1A低压额定电流：45.5A测量绕组电压：100V相数：单相联结组：II0阻抗电压：≤10％输出波形畸变率：≤3％工频耐压水平：1100kV/1min局部放电量：额定电压下≤5PC80％额定电压下≤3PC允许运行时间：额定电压、额定电流下运行1分钟；2/3额定电压、2/3额定电流下连续运行冷却方式：油浸自冷

广州局部放电检测仪放电类型和放电源的辨认先介绍一下示波屏上的椭圆轨迹，它是顺时针方向旋转，正零标脉冲表示试验电压开始由负变向正极性；负零标脉冲则与之相反，两零标间的中点为试验电压的正、负峰值部位。从椭圆上的放电图形辩认放电类型以及识别各种干扰是一门技术性很强并需有丰富实践经验的学问（再结合其他方法予以确认）。CIGRE（国际大电网会议）也为须此专门编了放电图形识谱的小册子，它是根据放电图形中放电位置、移动与否，正负半周的放电幅值一致程度以及放电幅值随试验电压及加压时间的变化特征来判断的，这里只能粗略加以介绍。一般来说来，视为真正的内部气泡形成的局部放电，其主要特征是放电大多产生在靠近试验电压峰值前上升部位的两半周内。（1）典型的内部气泡局部放电（见图五），波形特征：a放电主要显示在试验电压由零升到峰值的两个椭圆相限内。b在起始电压 Ui时放电通常发生在峰值附近，试验电压超过 Ui时，放电向零位延伸。c两个相反半周上放电次数和幅值大致相同（相差至3：1）。d放电波形可分辨。这里又有几种情况：1）如果放电幅值随试验电压上升而增大，并且放电波形变得模糊不可分辨，则往往是介质内含有多种大小气泡，或是介质表面放电；2）如果除了上述情况，而且放电幅值随加压时间而迅速增长（可达100倍或更多），则往往是绝缘液体中的气泡放电，典型例子是油浸纸电容器的放电。图 五（2）金属与介质间气泡的放电（见图六 a），波形特征：正半周有很多幅值小的放电，负半周有少数幅值大的放电，幅值相差可达10：1。其它同上，典型例子是绝缘与导体粘附不佳的聚乙烯电缆放电。如果随试验电压升高，放电幅值也增大，而且放电波形变得模糊，则往往中含有不同大小多个气泡，或者是外露的金属与介质表面之间出现的放电

广州局部放电检测仪当采用自动控制时，准备工作同B中的将手动/自动选择开关24向右置于自动位置。（用钥匙打开，带锁开关，此时停止指示灯21和高压数字电压表5数码管亮，控制台已供电；基准数字电压表23数码管亮，表示自动部分也已供电。（18）调节基准电压调节电位器25，将基准电压表23调至所需数值。（19）按启动按钮20，试验就按预先设定的电压与耐压时间自动按以下步骤进行：a．以对应于基准电压的较高的升压速度从零位升至75％基准电压；b．再以每秒2％基准电压的升压速度从75％基准电压升到基准电压，即试验电压。当电压一到预置值时，就立即进行耐压计时。d. 在进行耐压计时时，只要输出高压一偏离预置值时，电路就会自动进行微调。e. 耐压计时时间一到就自动快速降至零，一次耐压即告完成。按停止按钮21，并切断电源22，结束试验。（21）如试验中发生试品击穿，则可手动操作试验后工作（1）试验结束后，用接地棒挂在高压输出端，再拆除试品（2）认真做好试验时数据记录，并整理成报告（3）对报告进行分析，并有明确结论七、注意事项1．主回路电源容量应满足输出功率。2．在升压时，切要观察各表计是否正常情况下工作，严禁超负荷工作。3．所有接地为一点接地。4．设备严禁倾倒，缺油时严禁使用。5．外壳及铁外壳的高压套管，严禁碰撞、划伤。6．整体设备严禁在室内温度低于-5℃时存贮或使用。7．设备调换环境时，环境相对温差不得大于15℃。8．套管及外壳表面严禁覆水、冰、雪，室内设备严禁室外存贮使用。9．试验结束后，设备控制台钥匙应拨出保管。10．本套设备应有专人操作，专人保管。11．在使用本套设备前，必须认真阅读说明书，尤其是第6、7二项中所规定的必须严格遵守。八、日常维护及运输1．本套设备应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作，户外型应做好防雷工作。2．对长期放置不用的设备应定期检查设备所有紧固件及对绝缘套管及绝缘筒表面有清理工作。3．运输时设备应包装好且用钢丝绳紧固牢，此时应注意变压器的装车，防止运输时，起步与刹车引起内部构件串动、松动、变形（方向根据提供的总装配图来定），绕组元件的轴向方向垂直于运输工具的行走方向。4.设备发生故障，用户无法修理时，应及时通知供应商派人维修。下例图与产品以实物为准。
