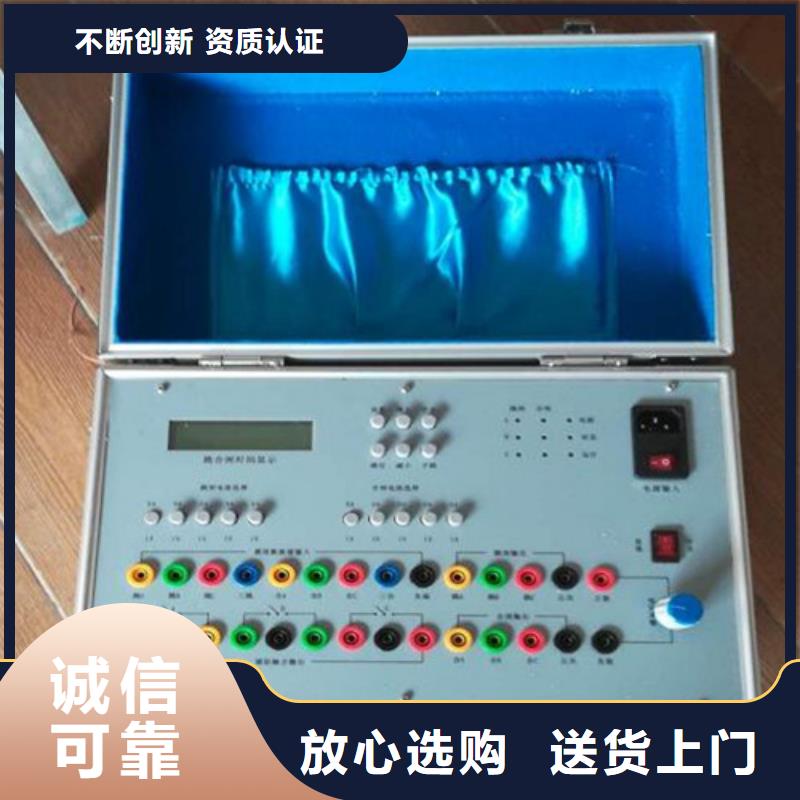

模拟断路器 注意:1. 分、合闸输入回路是独立分开的。2. 分位、合位 1、合位 2 输出继电器信号接入设备时,输入必须为有源输入且“﹢”极接高电位,“-”极接低电位,禁止极性错误。接线方式如下图所示:分位输出接线图2.分/合闸时间设置根据一次设备断路器的分、合闸时间参数设置分闸时间(10ms~90ms)、合闸时间(20ms~180ms)。3.接入供电电源打开电源开关后合闸指示灯亮,表示设备电源接通。同时,合闸继电器导通,同时指示灯点亮表示合闸继电器接点的初始状态为常闭状态,分闸指示灯处于不亮状态,表示分闸继电器接点处于常开状态。4.测试开关合闸处于通电状态下,当检测到分闸输入电压后,自动读取用户设定的分闸延时设定时间,进入分闸操作,延时设定时间之后进行继电器状态切换试验,分闸指示灯点亮;当检测到合闸闸输入电压后自动读取用户设定的合闸延时设定时间,进入合闸操作,延时设定时间之后进行继电器状态切换试验,合闸指示灯点亮。当同时检测到分闸及合闸输入之后,分、合闸指示灯闪烁,提示错误。 按手动合闸按键,模拟开关合闸,立即进入合位,分位继电器接点断开,分闸指示灯灭,合闸对应合位继电器接点闭合,合闸指示灯亮。按手动分闸按键,模拟开关分闸,立即进入分位,分闸继电器接点闭合,分闸指示灯亮,合闸输出对应合位继电器接点断开,对应接点红灯灭。使用注意事项1.使用前请认真阅读本说明书。2.开机前请按照本说明书相关要求进行接线操作;3.禁止在试验进行过程中做手动跳/合闸按键操作。4.禁止私自拆开设备。设备配套:名称单位数量电源适配器1试验线



模拟断路器 试验时由专人用万用表监视自投跳合闸输出压板电压。动作方式(2):手动跳开模拟断路器A相开关,模拟主保护跳开4DL、1DL,备自投装置延时S2自动投入2DL、5DL,可用1DL2-1起表,2DL2-1停表,测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。(3)三台变四母线两分段母联自投方式如下图:正常运行时1DL、3DL、4DL、6DL合闸状态,2DL、5DL分闸状态。模拟开关A相对应1DL,B相对应2DL,C相对应4DL(次试验),C相对应5DL(第二次试验)。试验接线如下图:动作方式(1):该方式做两次,手动拉开K开关,模拟#1变上电源失压,备自投装置判断#1母线失压,1DL无流。II母线有压,延时S1将自动断开断路器1DL,合2DL,跳4DL(次)、合5DL(第二次)。可用K开关起表,1DL2-1或2DL2-1停表,测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。动作方式(2):该方式做两次,手动跳开模拟断路器A相开关,模拟主保护跳开1DL,备自投装置延时S2跳4DL,合2DL、5DL。可用1DL2-1起表,2DL2-1停表,测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。其他备自投方式与上述类似,在具体的实验中可参照上述方法做相应的修改灵活运用。另外不同的备自投在时间的设置上也有一些不同,请示情况自行处理。TH--12微机型模拟断路器在做整组试验时可替代运行的高压断路器,并可提供跳、合闸的空接点给微机继电保护测试仪使用来控制投切故障量输出。下图为某保护装置的开关控制回路
