湖南接地电阻测试仪导体电阻测量 4、地电压测量测量接线如图一，拨掉C1插头，E、P1间的插头保留，启动地电压（EV）档，指示灯亮，读取表头数值即为E、P1间的交流地电压值。5、测量完毕按一下电源“OFF”键，仪表关机。四、注意事项1、存放保管本表时，应注意环境温度湿度，应放在干燥通风的地方为宜，避免受潮，应防止酸碱及腐蚀气体。2、测量保护接地电阻时，一定要断开电气设备与电源连接点。在测量小于1Ω的接地电阻时，应分别用专用导线连在接地体上，C2在外侧P2在内侧如图四所示：3、测量大型接地网接地电阻时，不能按一般接线方法测量，可参照电流表、电压表测量法中的规定选定埋插点。4、测量地电阻时反复在不同的方向测量3～4次，取其平均值。5、本仪表为交直流两用，不接交流电时，仪表使用电池供电，接入交流时，优先使用交流电。6、当表头左上角显示“←”时表示电池电压不足，应更换新电池。仪表长期不用时，应将电池全部取出，以免锈蚀仪表。

湖南接地电阻测试仪仪器内部结构和测试原理本仪器主要由提供测试电流的异频电源、电流和电压测量电路以及微电脑测控系统组成。仪器通过测量接地装置的电位升高与流入接地装置的电流之比来测量接地阻抗。仪器内部结构如图1所示。异频恒流电源可输出频率为45Hz或55Hz的正弦波测试电流，输出频率受微电脑系统控制。其输出经过隔离后通过仪器面板上的E、C两个端子输出。电压放大器为一个高输入阻抗放大器，它将P1、P2两端的电压放大后送给滤波器。电流放大器将从电流互感器取得的电流信号进行放大后送给滤波器。滤波器用于滤除干扰信号，只允许45Hz和55Hz信号通过。A/D转换器用于将电压和电流信号转换为数字信号以便微电脑系统进行分析处理。用户启动接地阻抗测量后，仪器首先开启异频电源使之输出频率为45Hz的电流，待电流稳定之后，微电脑系统通过A/D转换器取得电压和电流波形数据，进行数字滤波后计算出电压V45和电流I45及其相位差再进一步计算出阻抗Z45、电阻分量R45和电抗分量X45。然后，切换异频电源的输出频率为55Hz，经过同样的步骤后可计算出阻抗Z55、电阻分量R55和电抗分量X55。取Z45 和Z55的平均值作为工频接地阻抗Z50。，关闭异频电源，通过液晶屏显示测量结果。因此阻抗测量时，仪器测量的是两电压输入端P1、P2之间的电压与电源输出电流之比。

湖南接地电阻测试仪但是根据定义，工频接地阻抗是指接地装置在工频电流下呈现出的阻抗，而异频法采用的测试电流频率不为工频因此测得的数值就会与工频电流下测得的值有偏差。理论和实践表明，产生偏差的原因是，接地装置的接地阻抗是复数阻抗，不仅包含电阻性分量，还含有与频率有关的电感性和电容性分量。采用的测试频率与工频相差愈远则等效性愈差，即测量误差越大。为了保证测试的准确性，测试频率与工频不能相差太远，且测试电流的波形应为正弦波（其他波形如方波含有丰富的谐波频率）。中国标准GB/T17949.1-2000要求测试电流频率应该尽量接近工频，行业标准DL/T475-2006规定了测试电流频率宜在40～60Hz之间。本仪器采用多种频率进行测量，再计算出50Hz下的等效阻抗，因此测量的准确性和等效性进一步得到提高。三、性能特点1、测量的工频等效性好。测试电流波形为正弦波，使用两种频率进行测量。2、抗地电压干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。15V工频（50Hz）干扰电压带来的误差仅为0.001Ω。3、精度高。可用来测量接地阻抗很小的大型地网。4、功能强大。可测量相关标准规定的接地装置的全部特性参数。不仅可测量接地阻抗，还可测量出电阻分量和电抗分量。5、具备断线报警功能，避免了错误测量。6、操作简单。全中文菜单式操作，直接显示出测量结果且自带微型打印机可现场打印测量结果。7、布线劳动量小，无需大电流线。8、本仪器体积小、重量轻，方便携带。

湖南接地电阻测试仪 产品介绍1、工作原理本表摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。0～2000Ω需要定制2、使用范围本表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。3、主要特点· 结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，使仪表有较好的抗干扰能力。· 采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。· 允许辅助接地电阻在0～2KΩ（RC），0～40KΩ（RP）之间变化，不致于影响测量结果。·本仪表不需人工调节平衡，3(1/2)位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。·如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。

湖南接地电阻测试仪 测量原理1. 接地电压测量采用平均值整流法。2. 接地电阻值测量采用额定电流变极法(适合准确测量单点接地系统)，即在测量对象E接地极和C(H)电流极之间流动交流额定电流I，求取E接地极和P(S)电压极的电位差V，并根据公式R＝V/I计算接地电阻值R。3. 以上几种方法中其工作误差(B)是额定工作条件内所得误差，由使用仪表存在的固有误差(A)和变动误差(Ei)计算得出。A： 固有误差E2：电源电压变化产生的变动E3：温度变化产生的变动 E4：干扰电压变化产生的变动E5：接触电极电阻产生的变动六. 操作1．基本操作旋转FUNCTION功能旋钮实现开关机，旋钮指示“OFF”位置关机。开机后，如果LCD显示电池电压低符号，表示电池电量不足，请依照说明给电池充电。电池电力充足才能保证测量的精度。开机后，按”键可以开启或关闭背光，背光功能适合于昏暗场所。每次开机默认背光关闭。开机后，将FUNCTION功能选择旋钮旋至相应的位置短按“AL”键可以开启或关闭报警功能，长按“AL”键(约3秒)进入报警临界值设定，按或”键改变当前数字大小，短按“SET”键移动光标，短按“AL”键保存退出。当测量值大于报警临界设定值并已开启报警功能，仪表将闪烁将显示“ ”符号，并发出“嘟--嘟--嘟--”报警声。在测试模式下，短按“MEM”键锁定当前显示数据，显示“HOLD”、“锁定。在测试模式下，短按“SET”可选择显示平均值、值、小值，显示:”符号。在测试模式下，长按“MEM”键(超过3秒)进入数据查阅，按“”键以步进值为1选择查阅数组号，当前组数为接地电阻数据，再按“MEM”键退出查阅。查阅时若无存储数据，LCD显示“- - - -”，见上右图。在数据查阅状态下，按“CLR”键进入数据删除，按 ”键选择“no”或“yES”， 选“no”再按“MEM”键不删除并返回数据查阅状态，选“yES”再按“CLR”键删除所存数据，删除后LCD显示“----”。数据删除功能是一次性删除所有存储数据，删除后不能再恢复，请谨慎操作。仪表所存数据可以上传电脑。连接好电脑与仪表的RS232通讯线，仪表开机，运行数据软件，若软件显示串口打开并连接成功，即可以读取存储的历史数据，上传电脑并保存。数据软件具有历史数据读取、查阅、保存、打印等功能。

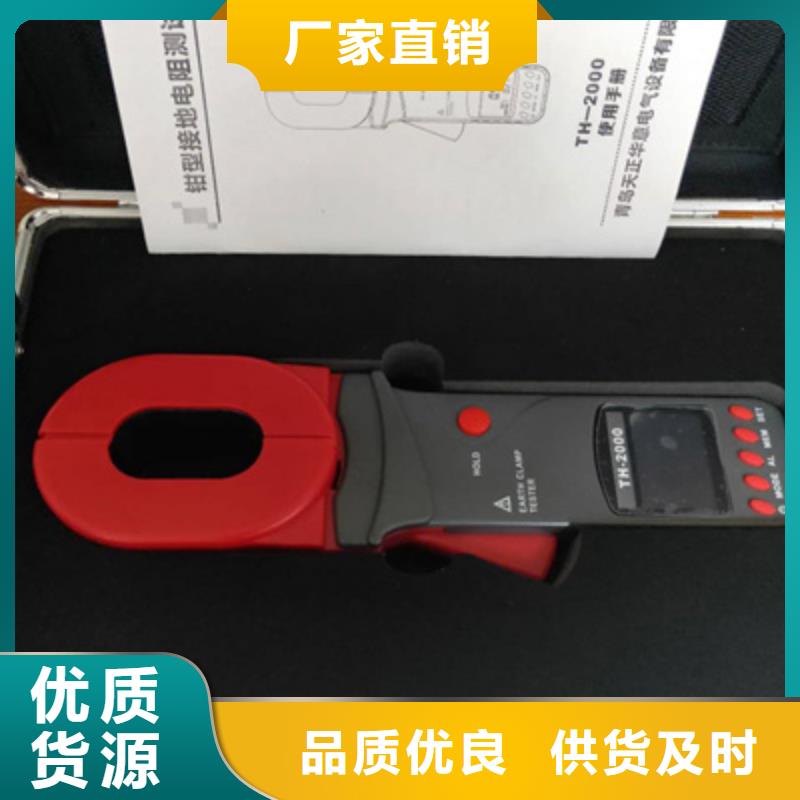

湖南接地电阻测试仪如果钳表的测量值大于允许值，请按单点接地进行测量。3．建筑物防雷接地系统的应用建筑物的接地极如互相独立，各接地极的接地电阻测量见下图。4．加油站接地系统的应用在爆炸性气体环境下，如加油站、油田、油槽等设备必须使用防爆型产品。根据JJF2-2003《接地式防静电装置检测规范》，加油站主要需测试如下设施的接地电阻及连接电阻。测试时使用的仪器必须满足GB3836-2000《爆炸性气体环境用电气设备》的要求。序 号 检测项目技术要求油罐接地电阻≤10Ω2 装卸点接地电阻 ≤10Ω3 加油机接地电阻 ≤4Ω4 加油机输油软管连接电阻 ≤5ΩB型钳表已通过防爆认证。其防爆标志为ExiaⅡBT3。防爆合格证号：CE082010。它可应用于相应的易燃易爆环境中。⑴．储油罐、装卸点接地电阻的测量如上图，在加油站接地系统中，储油罐接地极A与加油机相连接，装卸点接地极C是一个独立的接地极。再找一个独立的接地极作为辅助接地极B（如自来水管等），按三点法用钳表分别测出R1、R2和R3。则可计算出：储油罐接地电阻为： RA＝（R1＋R2-R3）÷2装卸点接地电阻为： RC＝R2-RA辅助地极接地电阻为：RB＝R1-RA注：测R1时，BC、AC间不能有导线连接。测R2、R3时类推。

湖南接地电阻测试仪性能特点2.1. 抗干扰能力强。本仪器采用变频法原理测量，配合现代软硬件及数字滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。仪器内置的变频试验电源可输出45Hz/55Hz或49Hz/51Hz两组频率的试验电流在程序的自动控制下，它分别以45Hz/55Hz或49Hz/51Hz的试验电流进行两次测试，测试完成后折算到50Hz后取其平均值为测量结果。由于试验电流的频率与系统工频十分接近，所测结果完全可等效为接地装置的工频接地阻抗。2.2. 大屏幕液晶显示，全中文菜单式操作，一屏显示出所有测量信息和结果，可记录/存储/打印所有的测量数据，如测量布线方式：平行法/夹角法；地网对角线距离；电流极、电压极布线长度；电压及工频干扰电压；电流接地极回路阻抗等。2.3 仪器的测量内容包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X、地网接地装置电感L，仪器能可测量现场干扰并阻断工频干扰电压及其谐波至60V波峰值，可有效测量过程中引线互感（特别针对平行布线法的引线互感误差）与地网自感的影响，即使在强干扰电压和电流条件下，其测量结果仍具有很好的重复性和准确性。2.4. 仪器全自动测试接地装置的接地阻抗，测试过程中可自动测试电压极的工频干扰电压和电流接地极的回路阻抗，并据此自动调节异频电源的输出电流值（额定输出电流为2A），无须人为干预，即可全自动完成测试。可保存1000组测量数据，掉电不丢失，可随时查看历史数据，且自带微型打印机可现场打印测量结果或使用U盘导出测试数据编辑测试报告。2.5. 仪器采用可充电锂电池组和逆变模块/DDS数字合成调频功率电源，功率大、体积小、重量轻，保证输出标准正弦波波形稳定平滑，整套装置仅重4.5kg。2.6.仪器兼容了接地装置接地阻抗和土壤电阻率的测试功能。

湖南接地电阻测试仪测试前，应当进行线阻校验，否则可能影响测试精度。二线简易测试接地电阻二线测试：此方法是不使用辅助接地棒的简易测量法，利用现有的接地电阻值小的接地极作为辅助接地极，使用2条简易测试线连接(即C(H)-P(S)接口短接)。可以利用金属水管、消防栓等金属埋设物、商用电力系统的共同接地或建筑物的防雷接地极等来代替辅助接地棒C(H)、P(S)，测量时注意去除所选金属辅助接地体连接点的氧化层。接线如下图，仪表操作同三线测试。选用商用电源系统接地作为辅助接地极测量时，必须先确认是商用电源系统的接地极，否则断路器可能启动，有危险。采用简易二线法测量接地电阻，尽量选择re值小的接地体作为辅助接地极，这样仪表读数才更接近真实值。测量时请优先选择金属水管、金属消防栓作为辅助接地极。

湖南接地电阻测试仪直线法布线测试图8 仪器直线法测试接线示意图电流线和电位线同方向（同路径）放设称为三极法中的直线法，见图8。电流极放线在土壤电阻率均匀地区C可取2D在土壤电阻率不均匀地区可取3D。P通常为0.5～0.6倍C。电位极P应在被测接地装置G与电流极C连线方向移动三次，每次移动的距离为dCG的5％左右，如三次测试的结果误差在5％以内即可。一般在放线路径狭窄困难和土壤电阻率均匀的情况下，接地阻抗测试才采用直线法，应尤其注意使电流线和电位线保持尽量远的距离，以减小互感耦合对测试结果的影响。夹角法布线测试图9 仪器夹角法测试接线示意图通常情况下接地装置接地阻抗的测试宜采用电流和电位线夹角布置的方式。放线如前面的要求，θ通常为45°以上，一般不宜小于30°，P的长度与C相近。如果土壤电阻率均匀，可采用C和P相等的等腰三角形布线，此时使θ约为30°，dCG＝dPG＝2D。

湖南接地电阻测试仪须知本仪表根据IEC61010规格进行设计、生产、检验。任何情况下，使用本仪表应特别注意。任本仪表的RS232接口与内部电路为非隔离接口，严禁在测试电压的时候连接电脑，否则会烧坏仪表或引起触电事故。必须先将电压测试线拔出仪表后才能连接RS232数据线到电脑读取数据。说明书中的在线监测不适用于监测电压。注意本仪表机身的标贴文字及符号，所规定的测量范围及使用环境。使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。测量过程中，严禁接触裸露导体及正在测量的回路。测量前请先确认FUNCTION功能旋钮已设定在适当的量程范围内。确认导线的连接插头已紧密地插入仪表接口内。请勿在测试端与接口之间施加超过600V的交流电压或直流电压，否则可能损坏仪表。请勿在易燃性场所测量，火花可能引起爆炸。仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。若仪器潮湿，请干燥后再保管。给电池充电时请确认测试线已移离仪表，FUNCTION旋钮处于“OFF”位置。仪表显示电池电压低符号，应及时给电池充电。长时间不用本仪表，请每隔3个月给电池充电。使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。仪表及手册中的警告标志，使用者须严格依照本手册内容进行操作。
