包头电能质量分析仪 天正华意电气依托企业文化的精神张力，大力吸纳高素质的人才精英。公司拥有一支创新性高、凝聚力强、充满朝气的员工队伍，公司注重产、学、研相结合的发展模式，依托国内高校的科研优势，为产品的持续创新注入不竭动力。公司始终以“做的电学计量检测产品”为核心价值，以“服务用户需求“为中心，希望通过专业水平和不懈努力，为更多的用户提供更优质、更科学的产品和服务。以满足中国电力及计量行业日益增长的需求为战略目标，以与客户和所有合作伙伴互利互赢为价值观。公司设有的业务职能机构、完善的服务体系，能及时为用户提供专业的技术支持和热情周到的服务。怀着对用户与合作伙伴的感恩之情，天正华意电气公司本着”以技术为核心，以用户需求为己任“的经营理念，以”人无我有，人有我优“的产品研发理念，潜心耕耘，力争百尺竿头更进一步，为我国的电力计量检测事业发展尽绵薄之力。“青岛天正华意电气、一心一意”把进的技术用于产品，用完善的服务满足用户需求是每一位昂立人追求的目标和动力的源泉！

包头电能质量分析仪 变电站名：指试验现场所处的变电站名称，用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。输入方法为：按确认键使内容变成红色，再按相应的键输入内容，完成后再按确认键结束。?线路名称：指被测线路的编号。与“变电站名”一起用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。输入方法为：按确认键使数字变成红色，再按相应的键输入内容，完成后再按确认键结束。?文件名称：指记录存储的文件名称。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入，文件的扩展名不用输入，程序将自动加上。?存储速率：指对测试数据保存的时间间隔，小间隔为1分钟、间隔为5分钟。通过←、→键在几种方式间进行切换，选定到所需间隔时间。?开始存储：指存储功能设置开关。当选择 “是”时存储功能打开，自动开始存储数据；当选择“否”时存储功能关闭，停止存储数据。按确定键可进入相应设置，按退出键返回主菜单。

包头电能质量分析仪 国标查询”界面图十一、国标查询界面国标查询界面如右图所示为根据额定电压、短路容量、供电容量、协议容量（在“参数设置”里设置）设定值计算出的2~25次电压电流的谐波国际标准，谐波数值低于这个标准为符合国际标准。11．“移动存储”界面图十二、移动存储界面本界面用作将内置大容量数据存储卡的数据转存到U盘，界面中显示出仪器内部大容量存储卡中所存储的文件明细，并在提示行给出操作提示：按下[F1]复制当前文件，按[F2]复制所有文件，按[F3]删除所有文件。请注意；要确认文件正常复制后，才可选择删除文件，以避免有用的数据文件丢失。12．“磁盘查阅”界面图十三、磁盘查阅界面磁盘查阅界面如右图所示。此功能屏用来查看仪器内部存储器的内容，包括存储文件的名称、大小，总的磁盘容量和剩余的可用存储空间。13．“系统校准”界面生产厂商出厂前调试专用，用户不需了解。

包头电能质量分析仪 产品特点标准输出带记忆功能，可还原以前的设定值；?2～80次谐波输出，可一键同时叠加多次；?0.25～80.75次间谐波，可同时输出多个；?标准源模式，所有输出均采用优越闭环；?能保存任意谐波、间谐波、闪变、骤升骤降参数的6种方案，断电不丢失，无需重复设置谐波参数；?能显示实时谐波、间谐波、闪变、骤变、基波波形；?支持多6路电能脉冲同时测量；?快捷输出方式，支持电压、电流、功率因数、三相不平衡度等参数的规程实验点的快捷输出；?支持功能模块的全自动、半自动或手动测试。产品功能 基本误差测试TH-6700电能质量测试分析仪检定装置产生三相可调的幅值、频率、相位的电压、电流信号，提供给电能质量测试分析仪，模拟现场的交流信号，以检验电能质量测试分析仪对现场测量的测量精度。?谐波测试TH-6700电能质量测 试分析仪检定装置可以在三相电压、三相电流的基础上叠加2-80次任意含有率、任意次数多次叠加谐波，用于检定电能质量分析仪谐波测量精度，谐波功率测量精度等参数。?间谐波测试TH-6700电能质量测试分析仪检定装置可以在三相电压、三相电流的基础上叠加0.25-80.75次任意含有率、任意次数多次叠加间谐波，用于检定电能质量分析仪间谐波测量精度。?闪变测试TH-6700电能质量测试分析仪检定装置可以按照GB/T 17626.15—2011的规定，输出短时间闪变和长时间闪变信号，用于检定电能质量分析仪短时间闪变测量值的相对误差和长时间闪变测量值的相对误差。?电压暂降、电压暂升和短时中断测试TH-6700电能质量测试分析仪检定装置可以按照GB/T 17626.15—2011的规定，输出电压暂降、电压暂升和短时中断信号，用于检定电能质量分析仪电压暂降、电压暂升和短时中断测量误差和事件的捕捉。

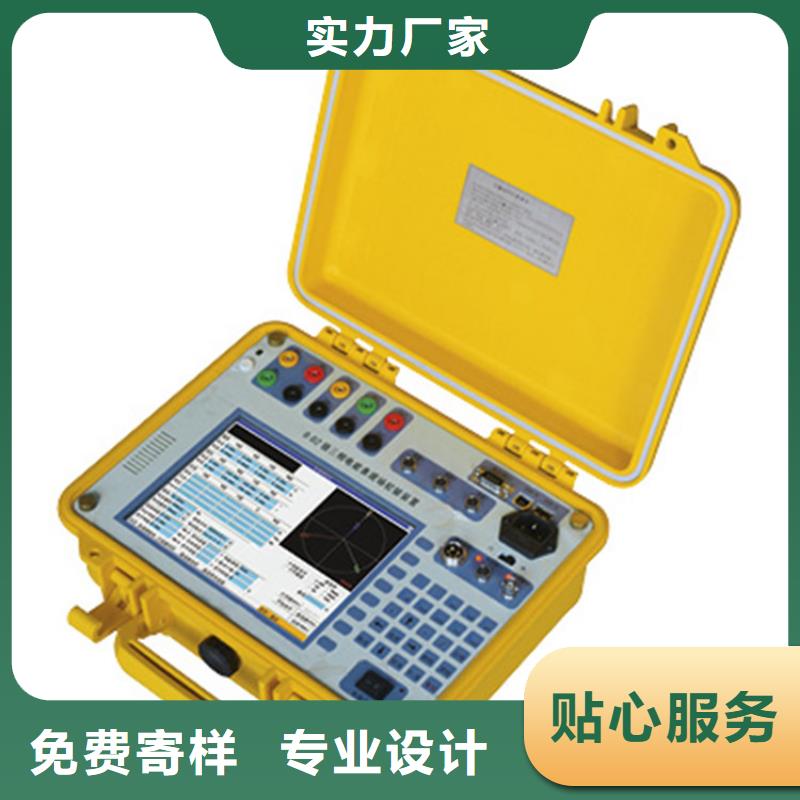

包头电能质量分析仪 功能特点1.仪器是专门用于检测电网中发生波形畸变、谐波含量、三相不平衡等电能质量问题的高精度测试仪器；同时还具备电参量测试、矢量分析的功能。2.可测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。3.可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。4.电流采用钳形互感器方式进行测量。因为采用钳形电流互感器测量时操作人员无须断开电流回路，就可以方便、的进行测量。根据用户的测量范围不同可以选配不同量程的钳表。5.可测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、三相电压允许不平衡度和电网谐波。6.可显示单相电压、电流波形并可同时显示三相电压、电流波形。7.所有测试界面具备屏幕锁定功能，以方便用户读数和分析数据。8.负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。9.电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。10.能够测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价11.可设置不同的存储间隔时间，按设置的时间间隔连续存储数据；12.内置大容量数据存储器，按1分钟的时间间隔可连续存储18个月以上，能满足长期监测试验点的需要。13.仪器具备USB接口，可方便的将数据直接拷贝到后台管理计算机。14.与功能强大的数据管理软件配合，可将实时采样数据直接上传到后台管理计算机，在后台进行更、更迅速的处理。

包头电能质量分析仪 同步表检定方法：选择同步表需要检定的项目，完成编号输入后，输入同步表的电压量程和频率。先选好“检定相目”，按下“检定”按键，看同步表的指针偏转是否正常，指示值是否正确。检定结果将由客户自己选择判定，然后保存。检定时用户可观察同步表同步指针是否指向同步点，如果有偏差，则利用按键板上的“、”调节键调节输出，将指针调整至同步点。当所有项目检定完毕后，的判断结果由检测人员选择，然后按“保存”键保存所有检定项目的检定数据。保存记录存放在“安装式指示仪表-记录查询”中。注意：检定“相位差”时，实际上是以A相相位为基准调节B相相位，看同步表是否可调；检定“压差”和“频差”时，B相为模拟市电端输出，A、C相为并网端输出；同时，请注意所检同步表的接线说明。

包头电能质量分析仪 系统菜单在显示完欢迎界面(如上图所示)后（约3秒），因为本装置操作系统是自行研发的独创系统，所以速度很快，不需要等待系统装载和进入的漫长过程。装置首先进入的是默认的功能模块----菜单界面，该界面展示设备所涵盖的10大功能，如下图所示：【系统菜单】是装置各功能模块界面的切换桥梁，当用户需要从某一功能模块界面切换到另一功能模块界面时，必须通过 键返回到【系统菜单】界面，键入菜单前相应的数字键进入相应的功能模块，如：想进入【暂升暂降】设置界面可按键进入。4.2交流测试从【系统菜单】界面按数字键进入【交流测试】界面，如下图所示：整个显示主要分为三个模块：区域 简要说明电压、电流、相位、频率等数值输入区实时显示标准源的输出或标准表的输入测量数据实时显示重要的装置状态信息4.2.1操作过程显示区上图中所指示的是电压、电流、相位、频率等数值输入区，使用这里可输入设置数据，或者调入某项参数进行修改和微调。 实时数据显示区实时数据显示区是设置的输出电量的实测返回值。上图标识所指示的电量参数具体说明如下：标识 简要说明三相电压、电压相位、失真度，闪变、间谐波、暂升暂降状态三相电流、电流相位、失真度，闪变、间谐波、暂升暂降状态功率、功率因数、频率电压、电流三相不平衡度X相电压\电流、电压\电流相位、失真度，闪变、间谐波、暂升暂降状态、功率、功率因数总功率、功率因数 状态栏显示区域4.2.4电压的输入方法

包头电能质量分析仪矢量波形仪器有独立的交流矢量图显示界面，交流源的幅值、相位一目了然。有独立的波形显示界面，具有示波功能，可以清晰的看到信号的时域波形图，特别是加载了谐波后，可以很直观的反映出谐波的波形图。4.7 三相不平衡度本装置的3路电压、3路电流的幅值、相位都可以独立设置，为方便检测，本装置设定了快捷检定点εU＝2、 εU＝4、 εI＝10、 εI＝30。用户也可以根据实际需要设定其他任意有效的不平衡度值输出。4.8 仪器参数的设置仪器部分参数可以根据用户的使用习惯，技术要求进行设置，有三种无功计算方法选择，“延时法”、“滤波法”、“三角法”，可以设置与PC的通信波特率，按键音的开启/关闭，源输出时，闭环的模式可以选择“基波恒定”、“有效值恒定”两种模式，矢量图有习惯法和三角法两种显示模式。
