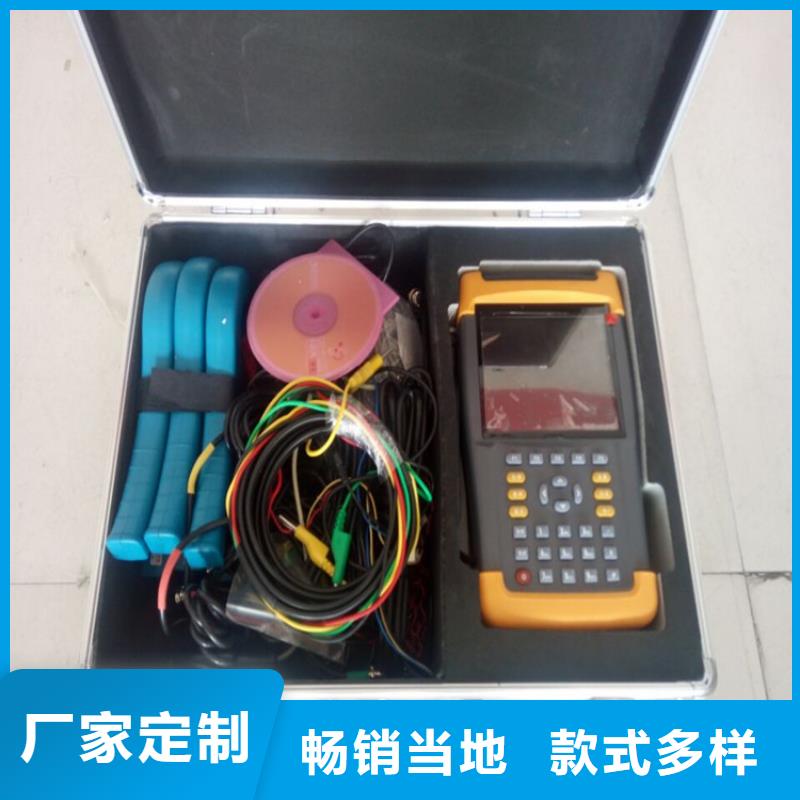

大理电能质量分析仪?主要功能与特点1)检定各类交直流指示仪表、工频和数字仪表、电能表等。?指示仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，同步表，直流电压表、电流表、功率表等。?工频和数字仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，直流电压表、电流表、功率表等。?电能表：单相，三相四线和三相三线有功、无功电能表。2)输出的交流电压源，交流电流源，功率源均是高精度高稳定度的标准源、使用中无需加表监视，内部软件自校准。3)交流电压、电流能够输出2～31次谐波，谐波幅度0～40％任意可调，谐波相位可以任意设置。4)输出直流电压源、直流电流源均为高精度高稳定度标准源，使用中无需加表监视。5)数字移相相位调节细度为0.01°。6)可同时测量直流电压和电流。7)输出交流电压、电流实现闭环控制保证低漂移及年稳定度。8)各项输出采用动态负载，自动调整，使负载趋于恒定，降低负载调整率。9)自动故障检测，可显示出现故障部位。10)大容量的FLASH ROM，可存贮检定数据。11)提供以太网及RS232接口，可与PC机或笔记本电脑连接进行检定和进行报表档案管理。12)整机重量≤18公斤。

<大理>天正华意电气设备有限公司

大理电能质量分析仪 CT变比”界面在此功能下，进行低压CT的变比和角差测试。图中可见：屏幕中提示出一次电流和二次电流测试应使用的钳表分别为：一次用C相中号钳表，二次用A相的5A小号钳表。钳表不能用错，注意一次电流必须用中号钳表或大号钳表进行测量，否则可能会超过仪器的电流量程。在参数设置中应按照一次电流所使用的钳表量程来设置。下方分别显示出一次电流、二次电流、实测变比9．“历史数据”界面图十、历史数据界面历史数据界面如右图所示。按F1键查看某一历史时刻的电气参数，包括：各相电压、电流，零序电压、电流，正序电压、电流，负序电压、电流，电压、电流的不平衡度，各相有功功率、无功功率，总有功功率、无功功率，频率、总功率因数，各相电压电流之间相位夹角及各相功率因数。按F2键查看1~16次电压和电流畸变率和谐波，按F3查看17~32次谐波，F4查看33~48次谐波，F5查看49~64次谐波。屏幕下端蓝条为提示行，按↑、↓键逐条浏览历史记录，←、→键快进寻找，退出键返回主菜单。

大理三相用电综合测试仪 <大理>天正华意电气设备有限公司

大理电能质量分析仪 CT变比”界面在此功能下，进行低压CT的变比和角差测试。图中可见：屏幕中提示出一次电流和二次电流测试应使用的钳表分别为：一次用C相中号钳表，二次用A相的5A小号钳表。钳表不能用错，注意一次电流必须用中号钳表或大号钳表进行测量，否则可能会超过仪器的电流量程。在参数设置中应按照一次电流所使用的钳表量程来设置。下方分别显示出一次电流、二次电流、实测变比9．“历史数据”界面图十、历史数据界面历史数据界面如右图所示。按F1键查看某一历史时刻的电气参数，包括：各相电压、电流，零序电压、电流，正序电压、电流，负序电压、电流，电压、电流的不平衡度，各相有功功率、无功功率，总有功功率、无功功率，频率、总功率因数，各相电压电流之间相位夹角及各相功率因数。按F2键查看1~16次电压和电流畸变率和谐波，按F3查看17~32次谐波，F4查看33~48次谐波，F5查看49~64次谐波。屏幕下端蓝条为提示行，按↑、↓键逐条浏览历史记录，←、→键快进寻找，退出键返回主菜单。

大理电能质量分析仪 电能误差在主界面点击电能误差按钮进入电能误差试验界面（如图20所示）：图20 电能误差界面1图21 电能误差界面2检定电能误差时，在上面设置好要检定的参数，相别选择单相只输出A相，然后点击检定开始检定（如图21所示），一开始的检定点是0，在检定的过程中，可以通过键盘板的百分比调节区域要调节电流输出，点击功率因素出现侧边按键区域，可以点击选择功率因素来调节。5.控源功能在主界面点击控源按钮进入控源主界面（如图22所示）：图22 控源主界面5.1基本输出基本输出界面能够控制功率源输出三路交流电压、电流信号，一路直流电压、电流信号，以及校验交流电能和直流电压、电流输入采样，信号幅值、相位、频率可调。主界面如下：软件左上方为电压调整区，右上方为电流调整区，左下方为频率调整区，右下方为相位调整区。以下详细介绍各界面功能：在交流源设置中可以设置要输出的交流源参数，点击U按钮出现侧边按钮区域，然后你点击哪个输入框，在点击按钮就可以快速设置参数了。若需要设置谐波，点击谐波设置按钮进入谐波设置界面（如图24所示），点击保存可以增加条数，要删除时可通过键盘板的上下方向键或者点击要删除的那一条。设置好谐波，返回交流源设置界面。然后点击升源按钮进入交流源输出界面（如图25所示）。在交流源输出界面，选择相别调节选择要设置的相别，然后通过下面的按钮弹出侧边栏区域，可点击按钮来设置当前相别的输出，（可通过键盘板的百分比调节区域调节固定相别的电流输出幅度， 为120％）当点击界面的小箭头的时候会出现进入向量图的侧边栏（如图26所示），然后点击即可查看当前交流源所设置的向量图了（如图27所示）。在向量图中，长度代表输出的幅度。

大理三相用电综合测试仪 <大理>天正华意电气设备有限公司

大理电能质量分析仪携带式仪表检定界面1然后点击升源按钮启动源输出，然后调节面板上的百分比调节区域按键来（量程或总分格数的百分比）调节源输出，当仪表指针平稳的调节至对应的格数时，按“读数”键，系统将根据所输入的仪表精度自动进行误差计算，并在对应的界面列表上显示出来（如果检定误差不合格，则会以红色框显示出来），同时，检定光标自动移动到下一检定点，重复以上步骤，检定新的检定点。如需重新检定某一个检定点，可通过面板上的方向键将检定光标移动到需重新检定的点进行检定。当检定数据多于一页时，按“下一页”或“上一页”进行翻页查看。在检定时可以使用键盘板上面的DEL删除选中的读数。误差＝（实际值-标准值）/基准值。在检定界面可点击右边的方向按钮打开侧边栏，然后可选择格数或者数值进行检定。携带式仪表检定界面2数据保存与报表查看如下：一个检定点检定完毕后，系统将自动关闭源输出。按“保存”键保存所检定的数据；按“返回”键返回到参数录入界面，如果用户未保存检定数据，系统将弹出提示保存数据的对话框。点击指示仪表检定界面的数据查看按钮，进入记录查询界面（如图所示6），可通过点击或者方向键选择要查看的记录，然后点击查看进入数据查看界面（如图所示7）。若只要有一条上升误差与下降误差的平均值不在规程内，将判定仪表为不合格。

大理电能质量分析仪 不平衡度测量部分1、测试目的本功能用来显示各分相电压幅值和3倍零序电压3U0、零序电压U0、正序电压U1、负序电压U2、电压不平衡度数值＃u；各分相电流幅值和3倍零序电流3I0、零序电流I0、正序电流I1、负序电流I2、电流不平衡度数值＃i。以此来评价电压、电流不平衡对供电质量的影响。2、测试方法具体接线方式按照图十八进行接线：图十八、不平衡度测试接线图用黄色导线联接被测设备的A相电压和仪器的A相电压端子、绿色导线联接被测设备的B相电压和仪器的B相电压端子、红色导线联接被测设备的C相电压和仪器的C相电压端子；三只钳形电流互感器用来测量被测设备电流的A、B、C三相，接好线后进入“不平衡度”屏查看测量结果。六、电池维护及充电仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。

<大理>天正华意电气设备有限公司 大理三相用电综合测试仪

大理电能质量分析仪电压谐波分析部分1、测试目的本功能用来显示三路电压参量2－64各次谐波含量的数值和百分比含量，以此来判断被测电压信号电能质量的好坏。2、测试方法具体接线如图十六所示：图十六、电压谐波测试接线图在本项目中同时接入三相电压信号。将电压测试线的黄、绿、红、黑四种颜色分别对应被测信号的A、B、C、N四条相线（当PT二次采用三线制接法时将被测设备的B相电压接到仪器的Un端子，只用三根电压线即可）。接好线后进入“电压谐波”屏查看测量结果。（六）、电流谐波分析部分1、测试目的本功能用来显示三路电流参量2－64各次谐波含量的数值和百分比含量，以此来判断被测电流信号电能质量的好坏。2、测试方法具体接线如图十七所示：图十七、电流谐波测试接线图在本项目中同时接入三路电流信号。用A、B、C三只钳形电流互感器分别来测量被测设备电流回路的A、B、C三相，（当被测设备为三相三线接线方式时只用到A、C两相的钳表）接好线后进入“电流谐波”屏查看测量结果。

<大理>天正华意电气设备有限公司 大理三相用电综合测试仪

大理电能质量分析仪 波形显示”界面图八、波形显示界面波形显示界面如右图所示。在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的显示出被测信号的失真情况（是否畸变、是否截顶），当前显示为A、B、C三相所有的电压电流的波形 用↑、↓键来切换不同的相别；可切换为A相电压、电流的波形，B相电压、电流的波形，C相电压、电流的波形，A、B、C三相电压的波形，A、B、C三相电流的波形。可以做为简单的示波器使用。屏幕下一行为提示行，提示可进行的操作。7．“矢量分析”界面图九、矢量分析界面矢量分析屏如右图所示，在此屏显示被测装置的实测矢量六角图，同时显示出三相电压（二元件时为两相）、三相电流（二元件时为两相）的矢量关系以及以Ua（二元件时为Uab）为参照的各个量之间的相位角。通过此屏可以直观的判断三相计量装置的接线是否正确，各相负荷的容、感性关系，上图所示为标准阻性负载时接线全部正确情况下的三相四线向量图。按F1键能将屏幕锁定，按F2继续刷新。退出返回主菜单。

大理三相用电综合测试仪 <大理>天正华意电气设备有限公司

大理电能质量分析仪 电气测试”界面：图五、电气测试界面用来显示从互感器一次侧、二次侧测量被测点的数据。右图显示一次侧的三相电压、电流幅值，各相电压、电流之间相位夹角；各相有功功率、无功功率、视在功率及总有功功率Ph、及总无功功率Qh、总视在功率Sh；零序电压Uo、电流Io；正序电压U1、电流I1；负序电压U2、电流I2；电压和电流的不平衡度＃U、＃i；实测频率、总功率因数。按F1键能将当前屏幕锁定，便于读数，按F2继续刷新，按F3查看一次侧数据，按F4切换到二次侧界面。按退出键返回主菜单。4．“谐波测试”界面：图六、谐波测试界面电压和电流谐波显示屏如右图所示：此屏显示各相电压和电流信号中各次谐波含量（从左到右依次表示A、B、C各相电压，A、B、C各相电流），其中THD为各相的电压或电流波形畸变率（即总谐波失真度），RMS为各相的电压或电流有效值，01次为基波电压或电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以表格的形式显示1-63次谐波。可通过↑、↓键来切换（01－21）次、（22－42）次（43－63）次谐波含量的表格。按F1键能将当前屏幕锁定，便于读数，按F2继续刷新数据。按退出键返回主菜单。

大理电能质量分析仪 功能操作1.主界面2.指示仪表功能界面2.1携带式指示仪表点击主界面里面的指示仪表进入指示仪表界面，首先显示的时携带式仪表检定设置界面携带式仪表检定设置界面1当检定“携带式三相四线有功表”时，在“仪表类型中”选中“三相四线有功表”；设置“被检厂家”；主界面有小键盘可用来输入中文，设置对应的编号；然后输入所检仪表的电压量程、电流量程和检定点。量程输入分为单量程和多量程两种方式：多量程输入参考图2所示（在两个电压量限中间加“-”），其中全检量程为100V-1A，非全检量程为200V-1A；单量程输入参考图3所示。图3 携带式仪表检定设置界面2备注：1）电压量限和额定电压同步智能输入：如电压量限填入100V电流填入1A则额定电压和电流则会自动填入100V和1A，但输出电流、电压有效值，以填入的额定电压为准。2）检定功率表时，如需检定功率因数改变量，点击“检定功率因数改变量”处；如需反向检定功率表，则在功率因数栏的下拉菜单选中“-1.0”进行反向检定，“1.0”为正向检定。完成所有参数的输入后，按“检定”按键，进入检定界面

<大理>天正华意电气设备有限公司 大理三相用电综合测试仪

大理电能质量分析仪 电能质量是指通过公用电网供给用户端的交流电能的品质，通俗来说就是指电网线路中电能的好坏情况。电能质量问题主要由终端负荷侧引起。例如冲击性无功负载会使电网电压产生剧烈波动，降低供电质量。随着电力电子技术的发展，它既给现代工业带来节能和能量变换积极的一面，同时电力电子装置在各行各业的广泛应用又对电能质量带来了新的更加严重的损害，已成为电网的主要谐波污染源。电网系统中各个用户端配电网中使用的整流器、变频调速装置、电弧炉、电气化铁路以及各种电力电子设备不断增加。给用电网络造成影响或者说是用电污染。造成电压不稳、过电压、产生谐波等。谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，寿命缩短甚至发生故障或烧毁。谐波还会引起电力系统局部发生并联谐振或串联谐振，使谐波含量被放大，致使电容器等设备烧毁。这些负荷的非线性、冲击性和不平衡的用电特性，对供电质量造成严重污染。因而供配电系统中的高次谐波问题对改善电能质量和确保电力系统、稳定、经济运行有着非常积极的意义。另一方面，现代工业、商业及居民用户的用电设备对电能质量更加敏感，对供电质量提出了更高的要求。目前，谐波、电磁干扰、功率因数降低已并列为电力系统的三大公害。当电网的电能质量被干扰或污染，达不到相关标准时，就得有针对性地对电网进行电能质量改善。要了解电网电能质量的实际情况，就必须有相应的设备对其进行测试分析，针对国内的实际情况，我公司适时开发研制了适合国情的专业电能质量分析仪器。下面就电能质量分析仪的具体性能、参数、使用方法进行详细说明。

<大理>天正华意电气设备有限公司 大理三相用电综合测试仪

大理电能质量分析仪 仪器具备USB接口，可方便的将数据直接拷贝到后台管理计算机。14.与功能强大的数据管理软件配合，可将实时采样数据直接上传到后台管理计算机，在后台进行更、更迅速的处理。15.具备万年历、时钟功能，实时显示日期及时间。可在现场检测的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理，具备强大的报表功能。16.采用大屏幕进口彩色液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好。17.3分钟无操作液晶显示自动进入省电模式，以便程度的延长电池工作时间。18.导电硅胶按键，手感好、寿命长、设计合理、操作方便。19.内置大容量、高性能锂离子充电电池，充满电连续工作10小时以上。20.体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。二、技术指标1.输入特性电压测量范围：20～200V～800V，自动切档。900V电流测量范围钳形互感器 （三种）： 5A/25A（标配）100A/500A（选配）400A/2000A（选配）相角测量范围：0~359.99°。频率测量范围：45~65Hz。电压通道数：三通道（UA、UB、UC）。电流通道数：三通道（IA、IB、IC）。谐波分析次数：63次。1分钟间隔连续存储周期：18个月。

<大理>天正华意电气设备有限公司 大理三相用电综合测试仪

大理电能质量分析仪安装和电源3.1 安装本系列装置在使用过程中应注意通风，不可堵塞机箱上的通风口，和其他产品摆放一起时要保持足够的间距以便使仪器散热正常。3.2 电源请使用电压为220VRMS ，频率为45Hz 到65Hz 的电源。3.3 电源线请您使用本产品提供的专用电源线。 3.4 导线请您使用本产品提供的专用测试导线，或者截面积与电流相适应的导线。第4章 仪器的主要功能介绍本章节主要包含了本系列装置使用之前所要了解的一般信息，为了更好地使用、操作本系列装置，需要了仪器的以下功能：1、交流标准源输出2、谐波设置和储存3、间谐波输出和间谐波参数存储4、闪变输出和闪变参数存储5、骤变输出和骤变参数存储6、矢量波形7、三相不平衡度8、仪器参数的设置9、与配套PC软件联合使用4.1 交流标准源输出本装置有 220V档 、100V档 、57.7V档，能输出 0V – 264V标准3相电压源、有 20A档、5A档、 2A档、1A档、200mA档，能输出0A – 24A标准3相电流源。3路电压和3路电流源都可以单独设置频率、相位、谐波、谐波相位、间谐波、闪变、骤变等参数。基波频率设置范围30HZ-100HZ。相位设置范围0-359.999°，谐波次数设置范围2-80次，谐波相位设置范围0-359.999°。间谐波次数设置范围0.25-80.75次，含有量0-40％。闪变频率设置范围0.0001-100Hz波动量0-40％。骤变设置的时间范围 1-1000000毫秒，变动范围0-40％。

大理电能质量分析仪主要特点：1、多通道测量：4个电压通道、4个电流通道同时测量。2、电气参数测量：可同时测量电压幅值、电流幅值、相位、频率、有功功率、无功功率、功率因数等参数；3、可测量2-64次的电压谐波和电流谐波含量；4、可测量总谐波畸变率；5、可测量并短时闪变（PST）、长时闪变（PLT）、电压波动；6、可测量正序电压、负序电压、零序电压、电压不平衡度；7、可测量正序电流、负序电流、零序电流、电流不平衡度；8、暂态参量测量功能，具备电压骤升骤降事件记录功能，并同时启动自动录波功能，将所发生事件的发生时间和实际波形记录下来；9、具有示波功能，可以实时波形显示电压电流大小和畸变情况，并可以在仪器上对电压电流波形进行缩放；10、六角图显示功能，可进行计量回路和保护装置回路的矢量分析，进行错接线检查；11、选配大钳表可以进行低压电流互感器的变比和角差测量；12、谐波含量可以柱状图的形式显示，视觉效果良好；13、内置大容量数据存储器，（存储间隔1秒－1000分钟可选）按1分钟的时间间隔可连续存储18个月以上；14、10寸大屏幕彩色液晶屏显示器1280×800；15、电容屏触摸操作，简便易学；16、谐波测量时可按国标自动判别各次谐波含量是否超标并给出提示，一目了然；17、谐波含有率国标查询功能，可对国标允许值进行查询；18、具有42.5Hz-69Hz的频率测量范围，能够对50、60电力系统进行测量。19、数据可以存储U盘，以便历史查询。20、可配备专用数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化情况，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可替代的作用；21、分析软件可按照国标要求生成专业的电能质量分析报表；22、仪器尺寸小、重量轻、携带方便； 23、内置高性能锂离子电池，自动进入省电模式，可使仪器在无外接电源的情况下持续工作10小时以上，方便现场测试；

<大理>天正华意电气设备有限公司 大理三相用电综合测试仪

大理电能质量分析仪电压谐波分析部分1、测试目的本功能用来显示三路电压参量2－64各次谐波含量的数值和百分比含量，以此来判断被测电压信号电能质量的好坏。2、测试方法具体接线如图十六所示：图十六、电压谐波测试接线图在本项目中同时接入三相电压信号。将电压测试线的黄、绿、红、黑四种颜色分别对应被测信号的A、B、C、N四条相线（当PT二次采用三线制接法时将被测设备的B相电压接到仪器的Un端子，只用三根电压线即可）。接好线后进入“电压谐波”屏查看测量结果。（六）、电流谐波分析部分1、测试目的本功能用来显示三路电流参量2－64各次谐波含量的数值和百分比含量，以此来判断被测电流信号电能质量的好坏。2、测试方法具体接线如图十七所示：图十七、电流谐波测试接线图在本项目中同时接入三路电流信号。用A、B、C三只钳形电流互感器分别来测量被测设备电流回路的A、B、C三相，（当被测设备为三相三线接线方式时只用到A、C两相的钳表）接好线后进入“电流谐波”屏查看测量结果。

<大理>天正华意电气设备有限公司 大理三相用电综合测试仪

大理电能质量分析仪安装和电源3.1 安装本系列装置在使用过程中应注意通风，不可堵塞机箱上的通风口，和其他产品摆放一起时要保持足够的间距以便使仪器散热正常。3.2 电源请使用电压为220VRMS ，频率为45Hz 到65Hz 的电源。3.3 电源线请您使用本产品提供的专用电源线。 3.4 导线请您使用本产品提供的专用测试导线，或者截面积与电流相适应的导线。第4章 仪器的主要功能介绍本章节主要包含了本系列装置使用之前所要了解的一般信息，为了更好地使用、操作本系列装置，需要了仪器的以下功能：1、交流标准源输出2、谐波设置和储存3、间谐波输出和间谐波参数存储4、闪变输出和闪变参数存储5、骤变输出和骤变参数存储6、矢量波形7、三相不平衡度8、仪器参数的设置9、与配套PC软件联合使用4.1 交流标准源输出本装置有 220V档 、100V档 、57.7V档，能输出 0V – 264V标准3相电压源、有 20A档、5A档、 2A档、1A档、200mA档，能输出0A – 24A标准3相电流源。3路电压和3路电流源都可以单独设置频率、相位、谐波、谐波相位、间谐波、闪变、骤变等参数。基波频率设置范围30HZ-100HZ。相位设置范围0-359.999°，谐波次数设置范围2-80次，谐波相位设置范围0-359.999°。间谐波次数设置范围0.25-80.75次，含有量0-40％。闪变频率设置范围0.0001-100Hz波动量0-40％。骤变设置的时间范围 1-1000000毫秒，变动范围0-40％。

大理电能质量分析仪?主要功能与特点1)检定各类交直流指示仪表、工频和数字仪表、电能表等。?指示仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，同步表，直流电压表、电流表、功率表等。?工频和数字仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，直流电压表、电流表、功率表等。?电能表：单相，三相四线和三相三线有功、无功电能表。2)输出的交流电压源，交流电流源，功率源均是高精度高稳定度的标准源、使用中无需加表监视，内部软件自校准。3)交流电压、电流能够输出2～31次谐波，谐波幅度0～40％任意可调，谐波相位可以任意设置。4)输出直流电压源、直流电流源均为高精度高稳定度标准源，使用中无需加表监视。5)数字移相相位调节细度为0.01°。6)可同时测量直流电压和电流。7)输出交流电压、电流实现闭环控制保证低漂移及年稳定度。8)各项输出采用动态负载，自动调整，使负载趋于恒定，降低负载调整率。9)自动故障检测，可显示出现故障部位。10)大容量的FLASH ROM，可存贮检定数据。11)提供以太网及RS232接口，可与PC机或笔记本电脑连接进行检定和进行报表档案管理。12)整机重量≤18公斤。

<大理>天正华意电气设备有限公司 大理三相用电综合测试仪

大理电能质量分析仪 ?电流输入：指用哪种方式进行电流的测量，包括：5A钳表测量方式、25A钳表测量方式、100A中钳表测量方式、500A中钳表测量方式、400A大钳表测量方式(非标配)、2000A大钳表测量方式（非标配），共6种选项。通过←、→键在几种方式间进行切换，选定到所需方式。?额定电压：指被测装置的额定一次侧电压值。共有0.38、6、10、35、66、110、220kV七个档位，按←、→键切换选择，选定到所需档位。?短路容量：短路容量是指电力系统在规定的运行方式下，关注点三相短路时的视在功率，它是表征电力系统供电能力强弱的特征参数，其大小等于短路电流与短路处的额定电压的乘积。?供电容量：供电系统的负荷一般是指用户降压变压器容量，比如多少千伏安。?协议容量：用电人申请并经供电人核准使用电力的 功率或视在功率。?设置日期：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：2013年1月12日则输入20130112确认即可。?设置时间：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：11点45分07秒则输入114507确认即可。?变电站名：指试验现场所处的变电站名称，用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。输入方法为：按确认键使内容变成红色，再按相应的键输入内容，完成后再按确认键结束。

<大理>天正华意电气设备有限公司 大理三相用电综合测试仪

大理电能质量分析仪 功能特点1.仪器是专门用于检测电网中发生波形畸变、谐波含量、三相不平衡等电能质量问题的高精度测试仪器；同时还具备电参量测试、矢量分析的功能。2.可测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。3.可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。4.电流采用钳形互感器方式进行测量。因为采用钳形电流互感器测量时操作人员无须断开电流回路，就可以方便、的进行测量。根据用户的测量范围不同可以选配不同量程的钳表。5.可测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、三相电压允许不平衡度和电网谐波。6.可显示单相电压、电流波形并可同时显示三相电压、电流波形。7.所有测试界面具备屏幕锁定功能，以方便用户读数和分析数据。8.负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。9.电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。10.能够测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价11.可设置不同的存储间隔时间，按设置的时间间隔连续存储数据；12.内置大容量数据存储器，按1分钟的时间间隔可连续存储18个月以上，能满足长期监测试验点的需要。13.仪器具备USB接口，可方便的将数据直接拷贝到后台管理计算机。14.与功能强大的数据管理软件配合，可将实时采样数据直接上传到后台管理计算机，在后台进行更、更迅速的处理。

<大理>天正华意电气设备有限公司 大理三相用电综合测试仪

大理电能质量分析仪安装和电源3.1 安装本系列装置在使用过程中应注意通风，不可堵塞机箱上的通风口，和其他产品摆放一起时要保持足够的间距以便使仪器散热正常。3.2 电源请使用电压为220VRMS ，频率为45Hz 到65Hz 的电源。3.3 电源线请您使用本产品提供的专用电源线。 3.4 导线请您使用本产品提供的专用测试导线，或者截面积与电流相适应的导线。第4章 仪器的主要功能介绍本章节主要包含了本系列装置使用之前所要了解的一般信息，为了更好地使用、操作本系列装置，需要了仪器的以下功能：1、交流标准源输出2、谐波设置和储存3、间谐波输出和间谐波参数存储4、闪变输出和闪变参数存储5、骤变输出和骤变参数存储6、矢量波形7、三相不平衡度8、仪器参数的设置9、与配套PC软件联合使用4.1 交流标准源输出本装置有 220V档 、100V档 、57.7V档，能输出 0V – 264V标准3相电压源、有 20A档、5A档、 2A档、1A档、200mA档，能输出0A – 24A标准3相电流源。3路电压和3路电流源都可以单独设置频率、相位、谐波、谐波相位、间谐波、闪变、骤变等参数。基波频率设置范围30HZ-100HZ。相位设置范围0-359.999°，谐波次数设置范围2-80次，谐波相位设置范围0-359.999°。间谐波次数设置范围0.25-80.75次，含有量0-40％。闪变频率设置范围0.0001-100Hz波动量0-40％。骤变设置的时间范围 1-1000000毫秒，变动范围0-40％。
