大同直流高压发生器避雷器阀片直流参数测试仪一、用途及特点该测试仪用于测量氧化锌压敏电阻的压敏电压（U1mA）和 0.75U1mA下的泄漏电流（Id）。该测试仪采用高频高压技术，高压的产生、控制以及测量等环节有机结合，构成一个大的闭环系统，产生高精度恒流、恒压源。并有多重保护，可靠。整个测试过程，只需按一下测量钮，测试仪便在几秒钟内自动完成所有项目的测量。该测试仪测量系统数字化，稳定性好，精度高，检测结果以三位半LED数字显示，并有记忆功能，直观清晰。二、简要工作原理人工按一下检测量钮，便启动直流高压电源，由程序控制器从FL上采样，产生1mA的恒流通过试品，经FY自动测量U1mA值，然后又由程序控制器发出指令产生0.75U1mA的恒定电压加在试品上，进而从FL上测得流过MOA的电流Id。此两值U1mA和Id以LED数码分别显示在两块表头上，并可长时间保存，以便读数。，程序控制器关闭直流高压电源，自动放电，发出指示，告知测量完毕。三、主要技术指标1、测量范围：压敏电压：0-10.00kV泄漏电流：0-1000μA恒 流：1mA2、分辨力：压敏电压0.01kV，泄漏电流：1μA。3 准确度：压敏电压: ±（１.5％＋2个字）泄漏电流：±（１.5％＋2个字）恒 流：±（１.5％＋2个字）4、工作电源：220V±10％ 50Hz四、操作规程1、将测试仪后面板上的接地端子可靠接地；2、将试品接在后面板“H”—“L”端子之间(“L（红色）”端不得与外壳和地相连接)；3、接通测试仪电源，打开后面板上的电源开关

大同直流高压发生器电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定值一般为试验电压的1．1倍。4.空载升压验证过电压保护整定是否灵敏。5.接通电源开关，此时红灯亮，表示电源接通。6.按绿色按钮，则绿灯亮，表示高压接通。7.顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需电压后，按规定时间记录电流表读数，并检查控制箱及高压输出线有无异常现象及声响。8.降压，将调压电位器回零后，随即按红色按钮，切断高压并关闭电源开关。9.对试品进行泄漏及直流耐压试验。在进行检查试验确认试验器无异常情况后，即可开始进行试品的泄漏及直流耐压试验。将试品、地线等联接好，检查无误后即打开电源。10.升压至所需电压或电流。升压速度以每秒3—5kV试验电压为宜。对于大电容试品升压时还需监视电流表充电电流不超过试验器的充电电流。对小电容试品如氧化锌避雷器、磁吹避雷器等先升至所需电压(电流)的95％，再缓慢仔细升至所需的电压(电流)。然后从数显表上读出电压(电流)值。如需对氧化锌避雷器进行0.75UDC—1mA测量时，先升至UDC1mA电压值，然后按下黄色按钮，此时电压即降至原来的75％，并保持此状态。此时可读取电流。测量完毕后，调压电位器逆时针回到零，按下绿色按钮。需再次升压时按绿色按钮即可。必要时用外接高压分压器比对控制箱上的电压。11.试验完毕，降压，关闭电源。

<大同>天正华意电气设备有限公司 大同充气试验变压器现货齐全

大同直流高压发生器直流高阻箱使用说明书一、用途直流高阻箱，适合工厂、学校和科研单位应用在交直流电路或电子线路中，作为精密可调的阻抗元件、桥臂元件，或者对中高阻电桥、兆欧表、绝缘电阻测试仪等仪器进行整机校验之用。二、主要技术指标1、本电阻箱调节范围为0～1110MΩ。2、本电阻箱小步进值为1 MΩ。3、电阻箱的参考温度和标称温度应符合以下规定：参考范围：20±0.5℃标称范围：20±0.5℃4、电阻箱的参考相对湿度和标称相对湿度范围应符合规定：参考范围：40％～60％标称范围：25％～75％5、电阻箱的额定功率不小于0.5W。6、在参考条件下每只十进读数盘的准确度应符合表1要求：表1十进盘（Ω） ×1M ×10M ×100M准确度（％） ±2 ±2 ±27、电阻箱的电路与外壳金属之间的绝缘电阻大于500MΩ。8、电阻箱的电路与外壳金属之间应能耐受45～65HZ交流电压2000V，历时一分钟的试验不击穿。9、外形尺寸：261×205×130mm310、重量：1.4Kg三、注意事项1、在使用电阻箱之前，应先将各开关旋转几次，使仪器接触稳定。2、电阻箱在使用时不可超过标称功率。3、电阻箱应贮存在环境温度为10～℃、相对温度不超过75％、有遮蔽的环境内，空气中不应含有腐蚀气体，仪器也不应与不良的杂质接触：避免太阳光直射到仪器上。四、附则1、在用户遵守使用及保管规则条件下，从交货检定日起1年内，电阻箱如果出现质量问题，我们将无偿为用户维修或更换：并承诺提供终身维护服务。2、产品中附有说明书一份，产品合格证一份，装箱单一份。

<大同>天正华意电气设备有限公司 大同充气试验变压器现货齐全

大同直流高压发生器产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。2．技术参数：规格技术参数 电压测量精度数显表 ±(1.5％读数±2个字)电流测量精度数显表 ±(1.5％读数±2个字)波纹系数≤2％电压稳定度随机波动，电源电压变化±10％时≤1％过载能力空载电压可超出额定电压10％使用十分钟充电电流为1.25倍额定电流电源 单相交流50HZ 220V±10％工作方式间断使用一次连续时间长为10分钟工作环境 温度：-10~40℃相对湿度：室温为25℃时不大于85％（无凝露）海拔高度：1500米以下带电容负荷能力被试品电容量无限制可用1.5倍的额定电流充电结构特点环氧玻璃钢电气绝缘倍压筒空气绝缘、无泄漏之虑操作箱特点高精度0.75UDC1mA单触按钮（精度≤3％）适合氧化锌避雷器试验过压保护采用拨置，一目了然立卧两用型国际标准机箱，方便现场注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权.四、产品功能说明（1）．控制箱面板示意图1．控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。2．中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。联接时只需将电缆压下插头顺时针方向转动到位拆线时只需逆时针转动电缆插头。3．过压整定拨盘开关：用于设定过电压保护值。拨盘开关所显示单位为kV ，设定值为试验电压1.1倍。4．电源输入插座：将随机配置的电源线与电源输入插座相联。(交流220V±10％，插座内自带保险管。)5．数显电压表：数字显示直流高压输出电压。

大同充气试验变压器现货齐全 <大同>天正华意电气设备有限公司

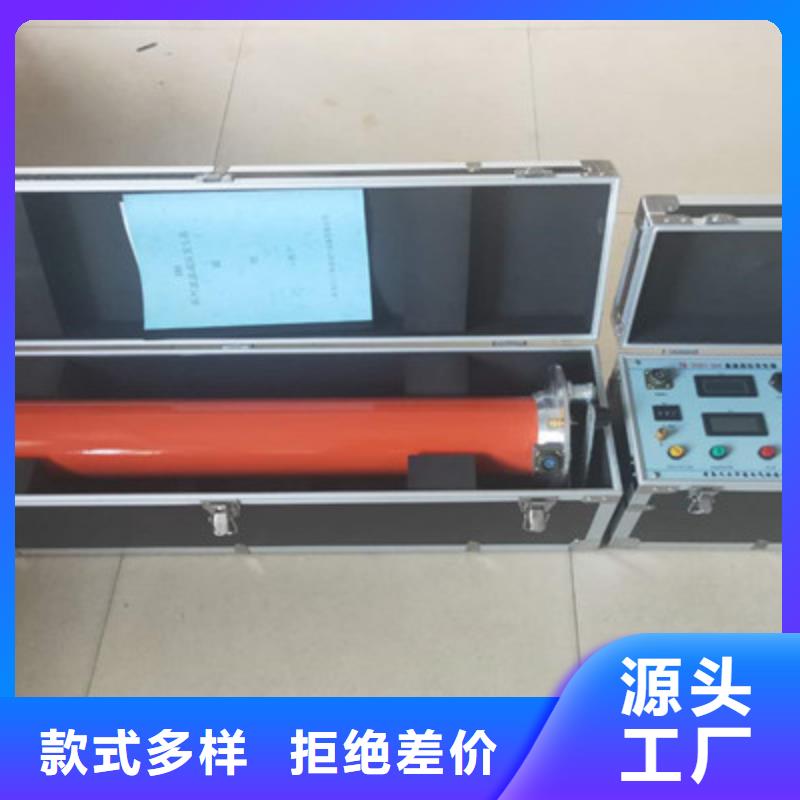

大同直流高压发生器应用范围系列直流高压试验器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。是青岛天正华意电气设备有限公司主要生产高压设备技术特点１、机箱采用国际通用型机箱，立卧两用。２、采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。3、测试功能强大、遥信、遥测测试功能；站内、站间SOE测试功能；GPS对时模块可实现对综自系统遥信、遥测响应时间的测试，PPS误差测试4、采用电压大反馈，输出电压稳定度高，纹波系数小≤1％。5、 全量程平滑调压，电压调节细度好调节精度≤0.5％，稳定度≤1％，电压电流误差1％±1个字。6、 升压电位器零起升压。7、 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度≤1％。8、 过压保护采用拔码设定，一目了然，误差±1％。

大同直流高压发生器也可作为电器设备的耐压试验装置。二、技术指标:1.直流高压输出： 35 KV2.冲击高压输出分10KV/20KV/30KV/35KV四档预先设置冲击高压: 0～35kv连续可调3. 内接储能电容: 2μF4. 冲击时间: 2～5秒5. 脉冲能量: 1225J6．输出电流：40mA7. 电压指示误差: ±2％8.电源电压:220VAC 50Hz9.环境温度:-10～＋50℃10.重量/体积 : 20kg / 380×260×260 mm三、仪器操作：首先熟悉仪器的面板结构，弄清楚各个开关旋钮的功能特征。器面板结构如下图所示： 需要特别说明的是：“冲击高压选择”——对于冲击高压的输出进行预选。旋钮指示的电压值代表机内放电球隙击穿的大约电压值（即加到被测故障电缆上的冲击高压值）。放电球间隙的击穿电压为35KV。当“冲击高压选择”旋钮置于“0（放电）”位时，放电球隙靠拢，并将储能电容器和被测电缆上的残余电压自动泄放（自动放电）。“电压调节”——当高压启动后，右旋此电位器，可以从“高压指示”电表的示值读出实际加到放电球隙两端的直流电压值。“高压启动”——高压启动按钮，只有在“电压调节”旋钮左旋到底时，按压此按钮方可启动高压，“电压调节”才能起到调压作用。“冲闪电流”电表——在进行冲击高压试验过程中，此电表指示对机内储能电容的一次恒流充电电流。“高压指示”电表——实时指示加到放电球隙两端的直流高压和球隙的击穿高压。“保护指示”灯——放电电路过载指示。

<大同>天正华意电气设备有限公司 大同充气试验变压器现货齐全

大同直流高压发生器基本参数1、输 入：AC220V±10％，频率 50HZ2、输 出：DC 0- 32KV 连续可调，电流30mA，放电能量：1800J。3、电 容：4uf/35KV4、球 隙：0-10mm可调5、重 量：21Kg三、使用环境1、环境温度：-10℃--40℃2、海拔高度：低于1000m3、相对湿度：≤85％4、工作场所应无严重影响绝缘化学尘埃和爆炸性介质。四、仪器面板图①：直流电压调节 ②：放电球隙调节 输入电源指示灯：输入电源空开 高压输出显示表：低压电流表 ⑦：电源输入 ⑧ ：电容地 ⑨ ：球隙观察孔 ⑩：高压输出五、使用方法1、仪器接地和电缆铠接地接在一起，放电棒同时也要接上去。高压输出线连接电缆，悬空，不要接触地面或其他物品。2、电源调节旋钮调到起点，球隙调到1-2mm之间，刚开始不要调大了，后期根据情况再调节。3、接入AC220V电源，打开电源开关，顺时针慢慢调节电压旋钮，同时应密切注视高压电压表和低压电流表。调节电压时，低压电流表电流应该在1A左右，如果电压升不起来，电流表电流不断上升，达到5A以上，这时请不要再升压，检查线路。电压一般升到10KV左右时，间隙球就会产生放电现象，放电频率保持4-5秒放一次，通过调节电压或球间隙来控制放电频率，如果有连续两次放电现象，表示电压过高或者球间隙过小，这时就要稍微调整电压或球隙。

<大同>天正华意电气设备有限公司 大同充气试验变压器现货齐全
大同充气试验变压器现货齐全 <大同>天正华意电气设备有限公司

大同直流高压发生器避雷器阀片直流参数测试仪一、用途及特点该测试仪用于测量氧化锌压敏电阻的压敏电压（U1mA）和 0.75U1mA下的泄漏电流（Id）。该测试仪采用高频高压技术，高压的产生、控制以及测量等环节有机结合，构成一个大的闭环系统，产生高精度恒流、恒压源。并有多重保护，可靠。整个测试过程，只需按一下测量钮，测试仪便在几秒钟内自动完成所有项目的测量。该测试仪测量系统数字化，稳定性好，精度高，检测结果以三位半LED数字显示，并有记忆功能，直观清晰。二、简要工作原理人工按一下检测量钮，便启动直流高压电源，由程序控制器从FL上采样，产生1mA的恒流通过试品，经FY自动测量U1mA值，然后又由程序控制器发出指令产生0.75U1mA的恒定电压加在试品上，进而从FL上测得流过MOA的电流Id。此两值U1mA和Id以LED数码分别显示在两块表头上，并可长时间保存，以便读数。，程序控制器关闭直流高压电源，自动放电，发出指示，告知测量完毕。三、主要技术指标1、测量范围：压敏电压：0-10.00kV泄漏电流：0-1000μA恒 流：1mA2、分辨力：压敏电压0.01kV，泄漏电流：1μA。3 准确度：压敏电压: ±（１.5％＋2个字）泄漏电流：±（１.5％＋2个字）恒 流：±（１.5％＋2个字）4、工作电源：220V±10％ 50Hz四、操作规程1、将测试仪后面板上的接地端子可靠接地；2、将试品接在后面板“H”—“L”端子之间(“L（红色）”端不得与外壳和地相连接)；3、接通测试仪电源，打开后面板上的电源开关

<大同>天正华意电气设备有限公司 大同充气试验变压器现货齐全

大同直流高压发生器操作步骤如做容性负载时，应接入限流电阻1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用DHV专用接地线。3.电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定值一般为试验电压的1．1倍。4.空载升压验证过电压保护整定是否灵敏。5.接通电源开关，此时红灯亮，表示电源接通。6.按绿色按钮，则绿灯亮，表示高压接通。7.顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需电压后，按规定时间记录电流表读数，并检查控制箱及高压输出线有无异常现象及声响。8.降压，将调压电位器回零后，随即按红色按钮，切断高压并关闭电源开关。9.对试品进行泄漏及直流耐压试验。在进行检查试验确认试验器无异常情况后，即可开始进行试品的泄漏及直流耐压试验。将试品、地线等联接好，检查无误后即打开电源。10.升压至所需电压或电流。升压速度以每秒3—5kV试验电压为宜。

<大同>天正华意电气设备有限公司

大同直流高压发生器使用方法一、试验接线1.直流高压发生器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置，倍压筒应远离操作人员并留出足够的放电空间，高压引出线以及高压输入输出点周围严禁有杂物。3.分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用专用接地线。4．如下图（连接示意图）将控制箱、倍压筒、微安表、限流电阻以及变试品可靠连接。5.仔细检查各连线是否正确，是否牢靠，高压输出周围是否有影响输出和仪器正常使用的杂物和放电对象（特别注意：高电压输出存在放电现象，所以试验时应严格清场），确认无误才能打开电源。连接示意图6.打开电源开关，电源指示灯红灯亮，跳过LOGO，仪器自检完成，显示如下：7.根据所需试验项目点击相应选项进行试验。二、常规直流耐压1．点击“直流耐压”选项，仪器进入下一屏，显示如下：2. 点击方框可进行参数设置，设置电压保护值，电流保护值，被试品试验电压值，被试品耐压时间值，升压速度值。其中：过电压保护一般设置为所需试验电压的1.1倍，升压速度代表设备从0起升至过电压保护值所需的时间。

大同充气试验变压器现货齐全

大同直流高压发生器使用说明4.1 面板说明图2 面板示意图1．接地柱。2．高压输出插座。3．220 V交流电源带保险输入插座。4．电源开关。5．数显电流表：显示输出直流电流值。6．数显电压表：显示输出直流高压值。7．电压设定拔码开关：耐压试验时用于设定 输出电压值。输出电压超过设定电压时，仪器自关闭输出同时过压灯亮并蜂鸣器报警。8．0. 5U带灯按键：用于当前输出高压的0.5倍高压输出。按下此键后指示灯亮输出高压便自动下降0.5倍，只有关闭电源开关后才可复位。9．高压通带灯按键：此按键只有在调压电位器回到零位后才能按下，指示灯亮并蜂呜器响。10. 带灯高压断/复位按键：按下此按键关闭输出，过流过压保护并蜂呜器响时按下此键仪器复位。11.调压电位器：用于调结输出电压值。4.2 操作说明使用前应将被试品、控制箱可靠接地，用专用高压线与被试品连接好。接通电源开关，将仪器预热5分钟，然后设定好所需电压的大小值，将升压电位器沿反时针方向旋回到零位后，按下带灯高压通按键蜂呜器响并指示灯亮后，再沿顺时针方向慢慢调节升压电位器，同时注视电流表、电压表数值，直到达到所需电流、电压值时为止。如需要输出当前电压的0.5倍值时，只要按下0.5U按键，输出便自动下降到当前电压的0.5倍值，不必调节升压电位器。如要终止试验，可按复位键或关掉电源来关闭输出。 单位名称：青岛天正华意电气设备有限公司

<大同>天正华意电气设备有限公司
<大同>天正华意电气设备有限公司 大同充气试验变压器现货齐全

大同直流高压发生器系列智能全自动直流高压发生器是我公司根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的，在第二代便携式直流高压试验器的基础上研制开发的一代智能型产品。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。本机采用全中文菜单显示，触摸屏按键操作，人机界面好，操作简单。并且具有自动零位启动，过压过流保护等功能，可靠，智能化程度高，功能完备，数据稳定可靠。二、工作原理框图三、主要技术参数特点1．技术特点：采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。对PWM不准确线性度进行了调整，精度得到了大幅度提高。采用电压大反馈，输出电压稳定度高，纹波系数≤1％。触摸屏直观操作，人机界面清晰准确。高精度AD转换测量高压电压电流，实时监测，并且在输出电压有波动时能自动调节输入电压实现输出高压的稳定，试验数据真实可靠。

大同直流高压发生器直流高阻箱使用说明书一、用途直流高阻箱，适合工厂、学校和科研单位应用在交直流电路或电子线路中，作为精密可调的阻抗元件、桥臂元件，或者对中高阻电桥、兆欧表、绝缘电阻测试仪等仪器进行整机校验之用。二、主要技术指标1、本电阻箱调节范围为0～1110MΩ。2、本电阻箱小步进值为1 MΩ。3、电阻箱的参考温度和标称温度应符合以下规定：参考范围：20±0.5℃标称范围：20±0.5℃4、电阻箱的参考相对湿度和标称相对湿度范围应符合规定：参考范围：40％～60％标称范围：25％～75％5、电阻箱的额定功率不小于0.5W。6、在参考条件下每只十进读数盘的准确度应符合表1要求：表1十进盘（Ω） ×1M ×10M ×100M准确度（％） ±2 ±2 ±27、电阻箱的电路与外壳金属之间的绝缘电阻大于500MΩ。8、电阻箱的电路与外壳金属之间应能耐受45～65HZ交流电压2000V，历时一分钟的试验不击穿。9、外形尺寸：261×205×130mm310、重量：1.4Kg三、注意事项1、在使用电阻箱之前，应先将各开关旋转几次，使仪器接触稳定。2、电阻箱在使用时不可超过标称功率。3、电阻箱应贮存在环境温度为10～℃、相对温度不超过75％、有遮蔽的环境内，空气中不应含有腐蚀气体，仪器也不应与不良的杂质接触：避免太阳光直射到仪器上。四、附则1、在用户遵守使用及保管规则条件下，从交货检定日起1年内，电阻箱如果出现质量问题，我们将无偿为用户维修或更换：并承诺提供终身维护服务。2、产品中附有说明书一份，产品合格证一份，装箱单一份。

<大同>天正华意电气设备有限公司 大同充气试验变压器现货齐全

大同直流高压发生器如果试品表面污秽要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接(见下图)。c.对氧化锌、磁吹避雷器等试品接地端可拆开的情况下，也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。 当要排除试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽相联接(见下图)13.对于氧化锌避雷器等小电容试品一般通过测压电阻放电时间很快。而对电缆等大电容试品一般要待试品电压自放电至试验电压的20％以下，再通过配套的放电棒进行放电。待试品充分放电后挂好接地线，才允许进行高压引线的拆除和更换接线工作。14.保护动作后的操作在使用过程中发现绿灯灭，红灯亮，电压下降，即为有关保护动作。此时应关闭电源开关，面板指示灯均不亮。将调压电位器退回零位，一分钟后待机内低压电容器充分放电后才允许再次打开电源开关。重新进行空载试验并查明情况后可再次升压试验。六、故障检查与处理现象原 因处理1电源开关接通后绿灯不亮且风扇不转。1 电源线开路。2 电源保险丝熔断。更换电源线。更换保险丝。2按绿色按钮绿灯不亮。调压电位器未回零。电位器回零。3按绿色按钮绿灯亮，一升压绿灯灭，红灯亮。高压输出端搭地试品短路。检查输出电缆。检查被试品。4升压过程中绿灯灭，红灯亮。试品放电或击穿，过压或过流保护动作。检查被试品。重新设置整定值。七、产品成套性1．控制箱 1台2．高压倍压筒 1节3．使用说明书 1份4 ．备用保险丝 若干5．电源电缆1根6．专用接地线 1组7．放电棒 1根8．水电阻或限流电阻1根9 微安表1块八、质量保证1.我公司提供的仪器设备均能满足需方的要求，并无偿提供售前技术服务。2.我公司产品在生产过程中得到有效的检验和控制，严格按ISO9001质量体系生产服务出厂。3.我公司产品质量均满足我公司的企业标准和相关标准。九、服务承诺本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。我们将期待您对本公司产品提出宝贵意见。
