大兴安岭高低压开关柜通电试验台 具体这样描述，如果要产生三相交流250V，则按如下步骤进行：1)合上总电源开关，按下总回路控制的合闸按钮，此时合闸灯亮，再按下交流操作电压控制的合闸，此时交流操作电压控制的合闸灯亮，此时后出线板中的交流操作电压就有输出电压了，如需要电压为250V，只要调节调压器，使电压为250V即可。2)如果要输出三相10A的电流，操作方法如下：3)先将通电试验台上的线与开关柜的电流互感器二次侧的线相连，按下总回路控制的合闸按钮，此时合闸灯亮，再按下三相电流控制的合闸按钮，此时三相电流控制的合闸灯亮，此时后出线板中的三相电流就有电流输出了，如需要电流为10A，只要调节调压器，使输出电流为10A即可。4)另外两个通道操作方法相同。4、后出线板上的固定输出是指输出电压为固定值，只要输入电压不变，输出电压就不会改变。5、设备内部有三个保险，若插上总电源后，电压表无显示或出现过载的情况后均可能是保险烧坏，只要换上相同规格的即可。但如果更换过大的保险是很危险的，这会造成设备的损坏。。6、试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线。一份

<大兴安岭>天正华意电气设备有限公司

大兴安岭高低压开关柜通电试验台高压开关动作电压试验(俗称“高、低电压试验”)是为保证电力系统高压断路器运行的一项基本性电气试验。目前，电力部门基本采用如下两种方式进行试验：1、用现场控制柜的直流系统作为试验电源，通过滑线变阻器调节电压大小进行试验。这种方法 的弊端为：若现场试验接线出现短路或直流直接接地，将直接影响到现场整个直流系统，轻则造成现场高压设备失去保护，重则使现场直流系统崩溃。2、利用现场交流电，用调压器进行简单的硅整流后直接输出直流。这种方法的缺点是：①调压器笨重，使用不便，且简单的硅整流直流输出纹波很大；②输入输出没有隔离，外壳可能带电，危及人身。鉴于以上情况，我公司研制推出新一代大功率开关动作电压操作电源。为现场高压开关特性试验合分闸操作提供独立的试验电源，为现场设备的运行提供了条件。

高压断路器磨合测试台2023已更新(今日/新闻)

大兴安岭高低压开关柜通电试验台做完该项试验后将单相直流可调输出0~260V停止按钮（SB9）按上，三相交流可调输出指示灯（-HL13）灭，此时直流可调输出0~260V接线柱无电压输出。注：此可调直流0~260V电压输出工作时，三相可调交流0~100V/10A电压输出、三相可调交流0~430V电压输出、可调直流0~300V不能同时工作。7、单相直流0~300V／１０Ａ电压可调输出在后接线板的接线柱（7）上按试品所需极性在“＋”“-”极接线柱上接线，将总电源开关（QF1）置于“ON” 位置，将下面板上（1）可调电压调压器手轮逆时针调到零位，按上单相直流可调电压输出0~300V按钮（SB12），单相直流可调输出指示灯（-HL15）亮，表示在接线柱（7）上有单相直流有电压可输出，此时可顺时针3旋转调压器手轮调压，监视单相直流可调电压表（-PV5），可调输出0~300V交单相直流电压。做完该项试验后将单相直流可调输出0~300V停止按钮（SB11）按上，三相交流可调输出指示灯（-HL15）灭，此时直流可调输出0~300V接线柱无电压输出。注：此可调直流0~300V电压输出工作时，三相可调交流0~100V/10A电压输出、三相可调交流0~430V电压输出、可调直流0~260V不能同时工作。五、注意事项1、开箱验收时，应检查主回路接线端子是否松动，调压器接触是否良好。2、长期不用时，使用前就用500V兆欧表检查主回路对地绝缘电阻，其阻值不应小于0.5MΩ。3、输入输出接线应严格按接线板上所标示标志接线严禁错接反接。连接线一定要接触良好，设备应良好接地。4、工作和存放场所应无严重影响绝缘的气体、化学性尘埃及其它爆炸性和腐蚀性介质。

大兴安岭高低压开关柜通电试验台 仪器损坏后，立即停止使用并通知本公司，不得自行开箱修理。一、概 述高压断路器在出厂前都应当进行磨合，以去除加工过程中产生的毛刺并进行形状修正，使出厂后的开关工作在的机械状态.针对断路器生产厂家的需求，我公司在原有六工位磨合测试系统外，又自行研发生产了TH-II单工位高压断路器磨合测试仪。TH-II高压断路器测试仪，自带大功率可调直流电源，大屏幕液晶显示器，通过参数设定能满足所有断路器和接触器的磨合测试， 界面快捷简便，极大的提高工作效率。仪器克服了传统磨合测试设备使用时间继电器进行磨合造成的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了断路器的完好性。TH-II高压断路器磨合测试仪操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分、辅助触点故障时，可通过液晶显示器及蜂鸣器进行声光报警，并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时（延时时间可设置），自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、磨合完成后，有信息提示，系统自动停止操作命令，切断电源，并声光提示。5、时间设定灵活：分、合闸间隔时间和分、合闸输出时间可单独设定，整定范围：0.01-999.99秒。（设置后自动保存，断电不丢失）6、操作电源灵活：默认使用内置可调直流低纹波电源，也可使用外接电源，输入交流输出交流。

<大兴安岭>天正华意电气设备有限公司 高压断路器磨合测试台2023已更新(今日/新闻)

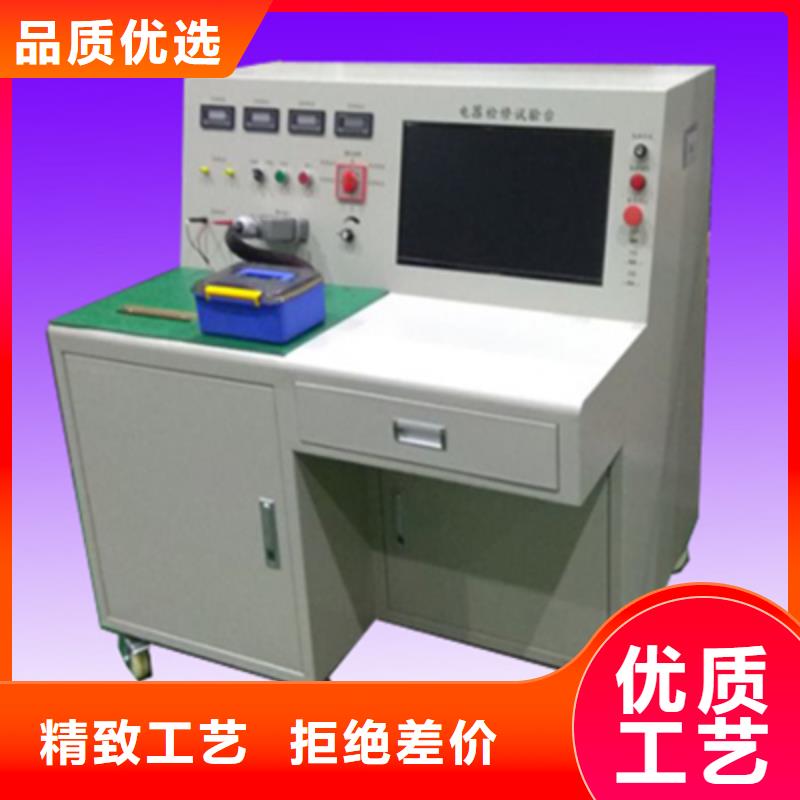

大兴安岭高低压开关柜通电试验台 公司简介：青岛天正华意电气设备有限公司是一家专业从事电气技术研究、电器校验台制作、仪器仪表开发、微型计算机技术应用的高新技术企业，公司自创办以来，采用先进的管理方式，注重新产品的开发和高新技术的应用，所生产的产品一直以的品质和的售后服务而享誉业内。二、产品概述：TH-II型成套设备综合测试台（以下简称测试台）是我公司根据相应的标准和用户的特殊要求而开发的一种新型测试台，本测试台由调压器、电流表、电压表、电压表、按钮指示灯等新型元器件组合而成，可供成套设备生产厂家或有关质检部门成套设备的综合特性进行综合测量和签定分析。三、设备工作环境：1、周围环境温渡上限不超过45℃；2、周围环境温渡下限不低于-5℃；3、相对湿度20％—80％；4、电源输入线径≥2.5㎜2；5、设备周围应无强烈的机械振动冲击，无大量灰尘及腐蚀性气体，无强烈的电磁干扰及其它辐射干扰。四、技术参数：4.1提供可调电压：三相AC0-500V连续可调； 4.2提供的直流电压：单相DC：0-220V；连续可调4.3提供的交流电压：单相AC：0-220V；连续可调4.4提供的测试电流：单相：AC：0-25A；连续可调4.5提供固定式380V输出。

大兴安岭高低压开关柜通电试验台 软件的操作方法：1、接好线后双击计算机的控制软件图标 打开软件主界面。如图4图42、选择对应断路器磨合工位的串口号打开串口，（只有在次使用时需要选择串口并打开，以后电脑默认自动打开串口）3、根据实际断路器磨合需要可选择打开或关闭对应的工位，或者打开全部工位。4、选择对应断路器磨合工位的磨合方式，单分单合，合分 ，分合分。5、设置好对应断路器磨合工位的时间间隔，设置范围为0.1s — 25.5s。设置间隔时间时要考虑储能时间的长短。6、设置电源输出时间，设置范围为0.1s — 25.5s。设置时应大于开关的合分闸时间，弹簧机构一般设置为0.3s-1s，如果设置过长，当断路器发生拒分、拒合或辅助触点转换不到位时，合分闸线圈长时间通电，可能导致发热甚至烧毁。如果设置过短，可能会出现断路器拒分拒合现象。7、设置好对应断路器磨合工位需要磨合的次数，为65535次。8、点击运行开始磨合测试。磨合过程中可以暂停磨合，暂停磨合按暂停键，按暂停键磨合次数不清零，再磨合时点运行键会从上次磨合的次数开始计数；磨合过程中可以磨合，结束磨合时按停止键，按停止键时磨合次数自动清零，再次点运行键启动磨合时计数从零开始。9、当出现拒合、拒分、误合、误分、磨合结束时，系统自动切断电源输出，同时软件提示。

大兴安岭高低压开关柜通电试验台 使用说明注意：1.每次试验必须确定调压器处于零位。2.电压，电流单独控制，可以同时输出。五、操作说明1.接通输入电源AC380V；2.切换“输入电源电压显示”转换开关，观察各项电压是否正常；3.将调压器回零，并按“启动”按钮，再按面板上“AC0~20A输出控制”合闸按钮。缓慢调节调压器旋扭观察“AC0~20A电流指示”，升到要求值，在转换三相电流看是否达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下“AC0~20A输出控制”分闸按钮，再按面板上的“停止”按扭，断开总电源开关。4.三相AC100V输出 合上总闸按钮直接在背板接点试验。5.三相AC0~400V输出 合上三相AC0~400V输出的合闸按钮缓慢调节调压器旋钮，观察三相AC0~400V电压指示，升到要求值，在转换三相电压看是否大达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下AC0~400V输出的分闸按钮。6.直流操作DC0~300V可调输出 合上直流操作DC0~300V合闸按钮缓慢调节调压器旋钮，观察直流操作DC0~300V电压指示，升到要求值，试验完毕后，旋转调压器旋钮使其回零位，按下直流操作DC0~300V输出的分闸按钮。7.直流固定电压输出 合上直流固定电压合闸按钮，直接扭动面板上的转换开关，选取需要的电压即可，试验完毕后将转换开关回归零位，然后按下分闸按钮。8. 交流AC220V固定输出 合上总闸后直接在背板后对应的直接柱检测，试验完毕后分掉总闸。9. 三相AC380V输出 合上总闸后直接在背板后对应的接线柱检测，试验完毕后分掉总闸。

高压断路器磨合测试台2023已更新(今日/新闻)

大兴安岭高低压开关柜通电试验台操作说明.1、手动测试部分1.1、首先把试验台上的手自动开关旋转到“手动”的位置1.2、普通继电器吸合电压和释放电压测试：1）准备工作：将被测继电器插在继电器座上或用测试线连接正确。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、按下输出控制按钮，让电压输出给被测件。4、旋转给定旋钮，缓慢增加电压，观察继电器吸合状态，吸合时的电压为吸合电压。当电压表显示额定电压后，再逆时针旋转，观察继电器释放状态。释放时的电压为释放电压。5、给定旋钮归零，关闭输出控制按钮。按下停止按钮。1.3、欠压继电器欠压测试：1）准备工作：将被测继电器装入滑轨，正确接好线。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、旋转给定旋钮，快速增加电压至继电器标准电压，使欠压继电器处于正常工作状态。4、旋转给定旋钮，缓慢降低电压至欠压保护值附件，待欠压保护继电器欠压保护释放后，记录的电压表数值即为欠压保护值。5、测试完成后，给定旋钮归零，按下停止按钮。
