恩施非线性电阻测试仪警告！1.设备的测试输出端在工作过程中，会产生3000V高压，在测试过程中严禁触摸被测试件和测试夹。2.仪器在现场必须可靠接地。一、概述：电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流峰值为0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA时相对应的电压峰值或有效值，并能自动绘制出消谐器伏安特性曲线图。二、仪器依据的标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》三、仪器功能特点：1、自动测量伏安特性，并能自动绘制出消谐器伏安特性曲线图。2、彩色LED触摸式显示屏，中文提示界面。4、试验数据自动打印。5、测量为电压峰值、有效值双卡显示。6、仪器轻巧、便捷适用于现场使用。7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六档常用电流指示精度等级，覆盖全部常用消谐器电流指标。 灭磁及过电压性能测试仪 励磁系统的灭磁及过电压测试仪 励磁系统灭磁及过电压测试仪 励磁系统灭磁过电压性能测试仪 励磁系统灭磁及过电压性能测试仪 发电机灭磁过压保护装置 灭磁过电压测试装置 发电机综合特性测试仪 灭磁过电压和耐压测试仪 灭磁过压直流特性测试仪

恩施非线性电阻测试仪6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；7、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。恩施非线性电阻测试仪七、注意事项：1、在测试状态下（仪器面板上红灯亮时）仪器有高压输出，禁止接触被测物件。2、一定要在断电情况下，更换测试件，进行下一组测试。售后服务1、本设备采取免维护设计理念，正常使用情况下不需要进行专门的维护。如出现工作不正常，只需断电后重新启动即可。如系统仍不能正常工作，请及时与本公司联系。2、本公司为用户安装、调试，以及培训现场操作人员。3、本公司免费为用户提供技术咨询和软件升级等服务。单位名称：青岛天正华意电气设备有限公司

恩施工频过电压保护试验装置技术 <恩施>天正华意电气设备有限公司

恩施非线性电阻测试仪技术参数1.输出电压：200～1600V可调（步进值25V）满足各类计数器动作电压；2.电 容 量：10uF；3.放电电流：大于100A，输出冲击电流符合波形8/20μS；4.电流校验：输出校验电流 0.5～20mA可调（根据表头 电流值设置），可进行5档步进设置，步进值可调；按设置值自动输出，自动停止；电流方式峰值/有效值可选，满足各类监测仪的表头校验；输出精度1%；5.计数器归零： 设置上限可达999；设置后自动动作，自动计数；清零后自动停止，无需人为干预；6.存储空间：仪器自带大容量存储芯片，存储数据可达500条；7.供电方式：可充电锂电池，一次充满电，可进行动作测试2000次以上；8.电池容量：12V/3200mAH9.仪器外型：238mm×134mm×45mm。10.仪器重量：1kg。四、性能特点1.触摸屏+按键操作：触摸屏与按键均可操作，满足不同客户使用习惯。2.一键测试：通过计数快捷键，可一键完成动作测试；3.U盘导出：可使用U盘将存储数据导出。4.可靠：仪器外壳采用ABS塑料材质，高压输出无金属外露，操作者有保障，不会被电击；5.测试方便：本仪器配件中配有一套测试线，同时还有一个拉杆线，能够满足不同试验方式的需要。6.日历时钟：仪器自带标准日历时钟功能，并可进行设置修改。五、使用方法1、接线将黑色线一端接测试仪接地端另一端接计数器接地端。红色线或拉杆线接测试仪高压输出端另一端接计数器高压端，

恩施非线性电阻测试仪氧化锌避雷器带线测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。仪器操作简单、使用方便，测量全过程由人机界面控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。产品特点1.800×480彩色液晶触摸屏高速热敏打印机；图文显示，界面直观，便于现场人员操作和使用。2.无线传输PT信号超过400米，按需配置可达到2000米。3.适用于避雷器带电、停电或试验室等场所使用。4.真正做到三相电流、三相电压同时测试，提高工作效率；同时支持单相测试或二相测试，选择方便。仪器内部只带弱电，电压不超过12V；电流、电压传感器完全隔离，可靠。5.支持有线同步、无线同步两种电压基准信号取样方式；也支持无电压方式，通过软件计算找到电压基准。6.内带高能锂离子电池，特别适合无电源场合。7.配备嵌入式人机界面，支持直接关机方式；配有一个USB接口，支持U盘导出数据；8.内部配置大容量的FLASH存储器可存储海量试验数据，具备数据管理、保存等功能。9.配套上层管理软件，具备历史数据管理、重新计算、数据分析、报告打印等功能。10.高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。11.仪器软件强大，附带接线方式图案。12.采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。13.具有选配功能，标准版本不具备以下功能，客户可根据需求定制。选配一：支持取三相或取B相电压基准为电压参考；带抗干扰计算功能和角度补偿功能，完全解决三相互相干扰的情况（220KV及上电压等级需要）。选配二：支持用感应板方式取B相电场强度为电压参考。此功能方便电压取样。

<恩施>天正华意电气设备有限公司 恩施工频过电压保护试验装置技术

恩施非线性电阻测试仪非线性电阻ZnO阀片”测量功能界面（与上同略）测量输出高压时，仪器伴有LED发光和蜂鸣器声响提示，测量完毕，显示出所有测量结果，即直流U10mA下的电压及U1mA/0. 5倍电压下的直流泄漏电流值，测量完毕，显示测量结果，如图7所示。按左侧功能键可打印测量结果，按右侧功能键可退出本次测试。U10mA =865V 测量I10mA =10.0mA 结果U0.5=433V I0.5=6.5uA 退出图7 直流泄漏测量结果界面4.5“时间设定”功能当菜单项在“时间设定”项时，按右侧功能键进入“时间设定”显示页面，如图8所示。 时间设定2018年1月1日00:00保存 修改图8 仪器时间设定界面按左侧功能键可在时间的各参数间切换，按右侧功能键可修改被选中的时间项目的数字， 长按左侧功能键保存当前设定时间并返回初的页面。时间具有掉电运行功能，无需每次开机都重新设定。4.6现场使用注意事项：1）测试前应保证试品与高压断开；2）测试前将仪器可靠接地；3）检查试验接线无误后再开机；4）测试时应注意：“高压输出”开关置于“OUT”端方可输出高压，测试完毕应将“高压输出”置于“OFF”端后，才能进行接换线操作；5）拆线时应先拆除试品端接线再拆除仪器端接线，接地线应 拆除；5日常存贮及维护：存贮过程中注意防潮防水，以免降低仪器绝缘强度，发生故障。若长期不用，请充满电并每隔1~2个月充一次电，以免影响电池寿命。每次使用前如显示屏幕电量提示少于两格请先充电，充满后再使用。

<恩施>天正华意电气设备有限公司
<恩施>天正华意电气设备有限公司

恩施非线性电阻测试仪操作步骤:1、先把消谐器分别用测试线夹与仪器面板上接线孔按相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、1.0mA 、3.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；7、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。七、注意事项：1、在测试状态下（仪器面板上红灯亮时）仪器有高压输出，禁止接触被测物件。2、一定要在断电情况下，更换测试件，进行下一组测试。售后服务1、本设备采取免维护设计理念，正常使用情况下不需要进行专门的维护。如出现工作不正常，只需断电后重新启动即可。如系统仍不能正常工作，请及时与本公司联系。2、本公司为用户安装、调试，以及培训现场操作人员。3、本公司免费为用户提供技术咨询和软件升级等服务。单位名称：青岛天正华意电气设备有限公司税 ???号：91370283575788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：0532-88312771压敏型过电压保护装置测试仪 灭磁电阻测试仪发电机灭磁过压测试仪发电机灭磁过压保护装置测试仪无间隙过电压保护器测试仪过电压保护器氧化锌避雷器综合测试仪过电压保护器氧化锌避雷器测试仪过电压保护器避雷器综合测试仪过电压保护器避雷器测试仪工频放电电压测试仪 过电压保护仪测试仪过压保护器测试装置开关柜耐压试验装置

<恩施>天正华意电气设备有限公司 恩施工频过电压保护试验装置技术

恩施非线性电阻测试仪仪器功能特点：3.1 采用全自动化程控测试技术，能够对消谐器及非线性电阻进行工频伏安特性测试，测量精度高；3.2 彩色触摸式大屏幕图形化操作界面，中文提示界面，触摸式按钮操作，一键完成测试，极其方便；3.3 自带打印机能够及时将试验数据自动打印输出。3.4 可以设定工频电流，0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA六档常用电流指标，覆盖全部常用消谐器电流指标。四、主要技术参数：4.1 仪器适用于对6kV～35kV消谐电阻器电气特性参数测试，试验电压峰值及有效值独立测量，实时计算显示出所施加的试验电压峰值与有效值之比（标准规范要求的±5%以内为有效测量数据）。4.2 交流输出：0.3 mA～0.5 mA～1.0mA～3.0mA～5.0mA～10 mA ;4.3 直流输出 1mA～3mA～5mA～10mA;采用负极性直流电压输出，计算非线性系数α，判断是否在标准规定的范围内。4.4 测量准确度： AC:±1% DC:±1% 4.5 使用环境：户内和户外均可4.6 环境温度/湿度：-20℃～50℃ 不大于80% RH4.7 电源：内置高能锂电池供电，充电AC:220V±10%/50Hz。五、消谐电阻器参数测量仪操作步骤:1、先把消谐器分别用测试线夹与仪器面板上接线孔按颜色相连接；便携式耐压测试仪氧化锌避雷器检测仪氧化锌避雷器测试仪工频过电压保护试验装置工频过电压保护试验仪氧化锌避雷器直流特性测试仪氧化锌避雷器阀片特性测试仪 直流保护电器级差配合测试仪灭磁过电压保护测试仪消谐电阻器参数测试仪消谐电阻器测试仪消谐测试仪

<恩施>天正华意电气设备有限公司
恩施工频过电压保护试验装置技术

恩施非线性电阻测试仪警告！1.设备的测试输出端在工作过程中，会产生3000V高压，在测试过程中严禁触摸被测试件和测试夹。2.仪器在现场必须可靠接地。一、概述：电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流有效值为0.3mA、3.0mA 、1mA 、10mA时相对应的电压有效值。二、仪器依据的标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》三、仪器功能特点：1、自动升电压，测量电压电流，并能自动记录对应电流电压值2、液晶显示屏，中文提示界面。4、试验数据自动打印。5、测量为电压峰值、有效值显示。6、仪器轻巧、便捷适用于现场使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用电流指示精度等级。四、主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80% RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10% 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果； 压敏型过电压保护装置测试仪 灭磁电阻测试仪 发电机灭磁过压测试仪 发电机灭磁过压保护装置测试仪 无间隙过电压保护器测试仪 过电压保护器氧化锌避雷器综合测试仪 过电压保护器氧化锌避雷器测试仪 过电压保护器避雷器综合测试仪 过电压保护器避雷器测试仪 工频放电电压测试仪 过电压保护仪测试仪 过压保护器测试装置 开关柜耐压试验装置

恩施非线性电阻测试仪氧化锌避雷器带线测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。仪器操作简单、使用方便，测量全过程由人机界面控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。产品特点1.800×480彩色液晶触摸屏高速热敏打印机；图文显示，界面直观，便于现场人员操作和使用。2.无线传输PT信号超过400米，按需配置可达到2000米。3.适用于避雷器带电、停电或试验室等场所使用。4.真正做到三相电流、三相电压同时测试，提高工作效率；同时支持单相测试或二相测试，选择方便。仪器内部只带弱电，电压不超过12V；电流、电压传感器完全隔离，可靠。5.支持有线同步、无线同步两种电压基准信号取样方式；也支持无电压方式，通过软件计算找到电压基准。6.内带高能锂离子电池，特别适合无电源场合。7.配备嵌入式人机界面，支持直接关机方式；配有一个USB接口，支持U盘导出数据；8.内部配置大容量的FLASH存储器可存储海量试验数据，具备数据管理、保存等功能。9.配套上层管理软件，具备历史数据管理、重新计算、数据分析、报告打印等功能。10.高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。11.仪器软件强大，附带接线方式图案。12.采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。13.具有选配功能，标准版本不具备以下功能，客户可根据需求定制。选配一：支持取三相或取B相电压基准为电压参考；带抗干扰计算功能和角度补偿功能，完全解决三相互相干扰的情况（220KV及上电压等级需要）。选配二：支持用感应板方式取B相电场强度为电压参考。此功能方便电压取样。

<恩施>天正华意电气设备有限公司 恩施工频过电压保护试验装置技术

恩施非线性电阻测试仪投切原理图5、按下设置听见继电器动作后，按下面板的启动按钮，缓慢调整电压调节旋钮。观察LCD屏幕上电压曲线和电压值，直至屏幕出现如下波形，触摸屏上按下图像“保存”按钮。调节电压旋钮至 点，按下仪器面板复位按钮。图九 测试波形6、断开测试装置电源、恢复接线，结束试验。再次警告！测试开始前，必须确保测试装置可靠接地，必须确保电压调节旋钮处于“0”位置；测试启动后，不允许触摸被测样品；随机赠送鳄鱼夹为普通鳄鱼夹，测试启动后禁止直接用手操作！单位名称：青岛天正华意电气设备有限公司税 ???号：91370283575788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：0532-88312771 18669895723过电器保护测试仪避雷器测试仪器工频放电电压的测试工频放电电压的测试仪工频放电电压的测试装置过电压保护器试仪过电压保护器检测仪灭磁过电压测试仪灭磁和转子过电压保护试验励磁系统的灭磁及过电压性能测试

<恩施>天正华意电气设备有限公司

恩施非线性电阻测试仪主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80% RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10% 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果；五、工作原理：六、面板布置:七、操作步骤:1、先把消谐器分别用测试线夹与仪器后面板上接线孔按颜色相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接，音频线与接地体相连；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；灭磁及过电压性能测试仪励磁系统的灭磁及过电压测试仪励磁系统灭磁及过电压测试仪励磁系统灭磁过电压性能测试仪励磁系统灭磁及过电压性能测试仪发电机灭磁过压保护装置灭磁过电压测试装置发电机综合特性测试仪灭磁过电压和耐压测试仪灭磁过压直流特性测试仪

<恩施>天正华意电气设备有限公司 恩施工频过电压保护试验装置技术

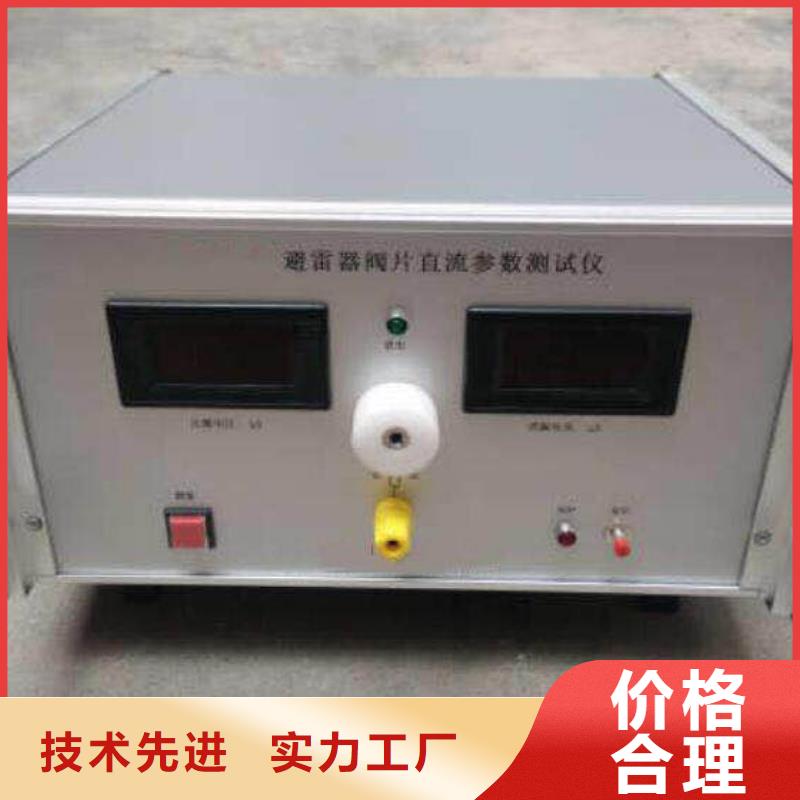

恩施非线性电阻测试仪尊敬的用户：感谢您选购我公司的氧化锌避雷器直流特性测试仪，本仪器可完成10kV电压级以下的氧化锌避雷器的直流1mA参考电压试验，大中型同步发电机转子保护用氧化锌非线性电阻ZnO阀片U10ma的V-A特性试验，锂电池组供电，具有体积小、重量轻、精度高、操作使用方便等优点。请您在使用本仪器之前仔细阅读本说明书内容，并着重关注“指导”部分。 如果您已经阅读完本说明书，建议您将此说明书妥善保管，以便在将来的使用过程中进行查阅。如果您在使用中出现问题，或者对本仪器的某些功能的使用存在疑问，且无法在本手册中获得帮助，请咨询仪器经销商。安 全 指 导☆阅读并理解说明书中的所有指导内容☆确认仪器与被测设备及地连接好才可开始试验☆严禁用手或金属物体触碰高压输出端子，以免造成电击事故☆仪器内部有高压，请勿随意拆卸☆充电只可使用附带的专用电源充电器充电☆使用时请勿将仪器放置在不稳定的架子或桌子上，避免摔落损坏☆勿将仪器置于过热、过湿的环境存放☆勿使用液体或气体清洁剂清洁仪器，可使用干燥布料清洁目 录

<恩施>天正华意电气设备有限公司 恩施工频过电压保护试验装置技术

恩施非线性电阻测试仪 青岛天正华意电气设备有限公司随着进口励磁调节器在大容量发电机组中的大量选用，与之配套的碳化 硅灭磁电阻得到了较为普遍的应用。由于用户对这一元件的特性了解有限， 并且其应用过程中出现了诸多事故，寻求对其特性参数及其变化进行测试的 有效手段已成为业内共同关注的议题。 目前已知的测试方法有两种，一种是实验室电感储能放电法，一种是灭 磁系统在线测试法。前者工作效率低，测试成本高昂，平台的可复制性差， 不易推广；后者需要对已安装就绪的灭磁屏柜进行改造，只能在实际灭磁或 发电机开机试验时进行测试，测试时机比较被动。 TH-22 型非线性电阻测试仪采用独创的电容储能放电法，即将贮存在高 压电容器上的电能通过可控硅在 SIC 灭磁电阻上进行瞬时释放，信号记录单 元对放电过程中变化的电压、电流进行高速记录，对记录结果进行处理后即 可完成 V/I 曲线显示、特性参数计算、数据对比分析等任务。这一方法具有放 电峰值电压较高、峰值电流较大，能耗小，被测电阻基本无温升，可多次重 复等特点。 TH-22 可利用获得的 V/I 关系曲线，计算组件的位形系数、非线性系数 等参数，计算室温工况各种灭磁电压下不同组件（或阀片）的均流系数 。 TH-22 所有电容器、电容器充电控制电路、可控硅、放电控制电路、信 号记录单元均集成在一只便携的仪器箱中，测试时无需从灭磁屏上拆下组件， 操作方便。 TH-22 设计了三种电流量限，既可测试不同型号的组件特性，又可测试 单一阀片的特性，适用于自并机及无刷励磁均有应用的核电厂。 TH-22 采用 win7 操作系统，具有 8 吋显示屏及鼠标键盘接口，所有数 据的显示分析可直接在仪器上完成。
