为了给您提供更的绝缘电阻测试仪励磁系统开环小电流测试仪精益求精产品信息，我们上传了的产品视频。看视频，选购不迷路。

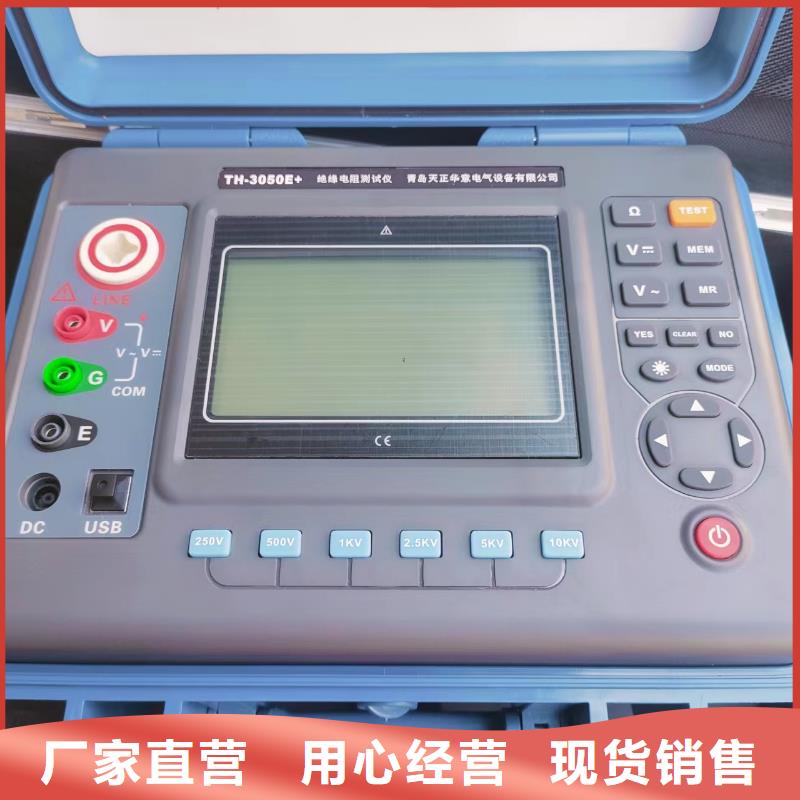

以下是:绝缘电阻测试仪励磁系统开环小电流测试仪精益求精的图文介绍
几年来天正华意电气设备(福州市分公司)感谢新老客户的鼎力支持，我们将一如既往研发出优质的 三相交直流功率源产品回馈客户回馈社会，创行业品牌。 在此天正华意电气设备(福州市分公司)欢迎新老客户光临指导、洽谈合作，共创美好未来！
绝缘电阻测试仪规则及注意事项感谢您购买了本公司绝缘电阻测试仪，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的规则及注意事项。任何情况下，使用本仪表应特别注意。? 本仪表根据IEC61010规格进行设计、生产、检验。? 任何情况下，使用本仪表应特别注意。? 测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。? 注意本仪表机身的标贴文字及符号。? 使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。? 测量过程中，严禁接触裸露导体及正在测量的回路。? 确认导线的连接插头已紧密地插入仪表接口内。 ? 请勿在易燃性场所测量，火花可能引起爆炸。? 仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。? 请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。? 给仪表更换电池时，请确认测试线已移离仪表，仪表处于关机状态。? 仪表显示电池电压低符号“ ”，应及时充电,否则会引起误差。? 测量过程中严禁进行充电或者进行数据传输操作。? 注意本仪表所规定的测量范围及使用环境。? 使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。? 由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。?仪表及手册中的“ ”警告标志，使用者必须严格依照本手册内容进行操作。?仪表输出高压,请务必连接好测试线手离开测试线后才按测试键进行测试,否则有触电危险。?测试完成后，先等待一分钟放电完成后再移除测试线，移除测试线时先移除仪表端的测试线再把测试线收好。
绝缘电阻测试仪 绝缘电阻测试只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。按键切换到档，然后按250V或500V或1KV或2.5KV或5KV或10KV键选择要过行测试的电压值。 接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，如果测试有绿色分线为屏蔽线，测试时连接GUARD端口精度更佳，如果配套测试线不带此线就不需要接，如图，按下TEST测试键(测试时仪表会发出间歇性蜂鸣：“滴~滴~滴...”的提示声)。LCD 显示测量值。测量后显示值固定不变后读取绝缘电阻值。 6．GUARD保护线的使用 测量电缆的绝缘电阻时，覆盖表面的泄漏电流通过绝缘体内部与电流汇合，造成绝缘电阻值误差的产生。为避免此种现象的发生，如下图所示，使用保护线（任何导电性裸线）将泄漏电流流经部分卷起来，连接到保护端口后，泄漏电流不流过指示计，可准确测量绝缘体的绝缘电阻。请使用附件的保护测试线连接保护端口。7．极化指数（PI）和吸收比(DAR) 7.1极化指数（PI）和吸收比（DAR）作用：极化指数（PI）和吸收比（DAR）是检查绝缘体的泄漏电流的时间是否增加的试验。确认施加时间的同时泄漏电流没有增加。仪表自动计算极化指数PI和吸收比DAR值，作为判断绝缘性能的依据，极化指数PI和吸收比DAR都表示被测物承受测量电压后一段时间内绝缘电阻的变化情况。7.2极化指数（PI）和吸收比（DAR）区别：对于一般的绝缘体测试，如外壳绝缘、工具手柄等一般在较短时间能测试出随施加电压时间增加漏电流是否增加情况，所以一般用较短时间的试验就能测试出来，短时间测试的绝缘电阻比值DAR称为吸收比（具体测试时间见下面公式），但对于大容量和吸收过程较长的被测品，如变压器、发电机、电缆、电容器等电气设备，有时吸收比值（DAR）尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10分钟时的绝缘电阻(R10min)与l分钟时的绝缘电阻(R1min)的比值PI来描述绝缘吸收的全过程，PI称为极化指数，
绝缘电阻测试仪 背光控制开机后，按“ ”键可以开启或关闭背光，背光功能适合于昏暗场所。每次开机默认背光关闭。9．报警设置开机后，长按“ ”键，开启、关闭报警功能。长按“SET”键可以设置电阻报警值，通过按“ ”或“ ”键改变当前数字大小，再长按“SET”键保存退出。当测量电压值大于报警临界设定值或者绝缘电阻值小于报警临界设定值并已开启报警功能，仪表闪烁“ ”符号，并发出“嘟--嘟--嘟--”报警声。电压报警设置值为600V，接地电阻报警设置值为9999MΩ。如下图：10．数据锁定/存储开机后测量完成，短按“MEM”键锁定当前显示数据，并自动编号存储，若存储已满，仪表显示“FULL”符号。如下图：测量数据为1258MΩ，短按“MEM”显示存储为第3组数据。11．数据查阅/删除开机或测量完成后，长按“MEM”键(超过3秒)进入数据查阅，存储数据读取界面“MR”符号显示。按“ ”或“ ”键以步进值为1选择查阅数组号对应数据，长按住“ ”或“ ”键以步进值为10选择查阅数组号，再按“MEM”键退出查阅。见下图查阅时下图中数字3为当前组数，6为总组数，若无存储数据，LCD显示“NULL”，见下图。在数据查阅状态下，长按“MEM”键进入数据删除，按“ ”或“ ”键选择“NO”或“yES”, 选“NO”再按“SET”键不删除返回数据查阅状态，选“yES”再按“SET”键删除所存数据，删除后显示如下图。八．电池说明仪表采用了12V 蓄电池供电，当电池电量减少时，当电压降到10V时，电量符号“ ”显示,请及时充电电池。电压低电时影响测量准确度。
