三相直流指示仪表检定装置

<甘孜>天正华意电气设备有限公司

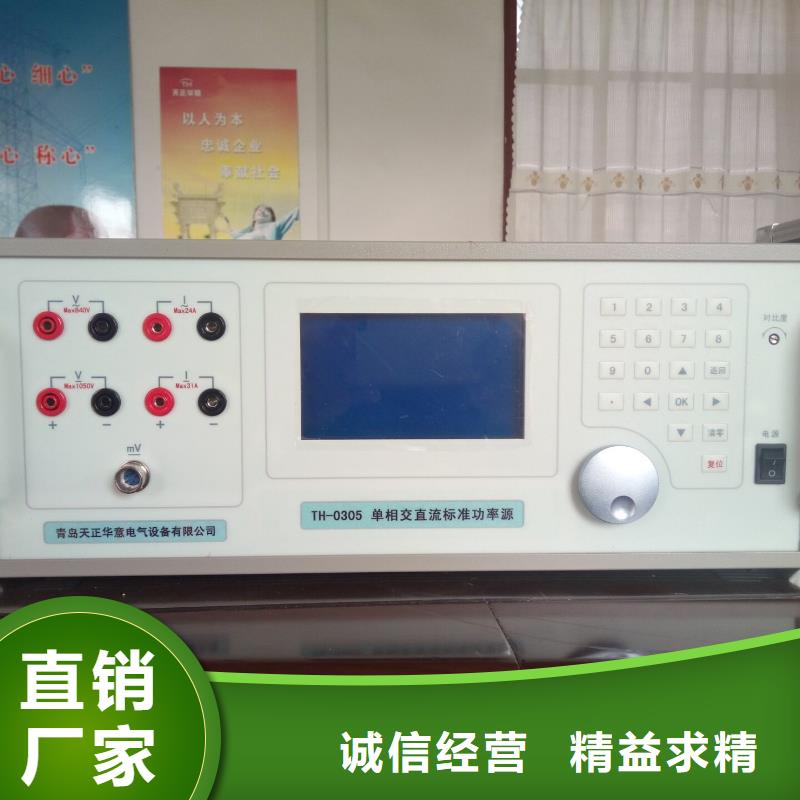

甘孜多功能校准仪定点输出交直流标准源是我公司为生产数字式仪表专门设计的一种全电子式智能化标准源，可对数字式交直流电压、电流表进行检测。具有体积小、功能全、稳定度高、操作方便、可靠性好等特点，是数字式仪表校验的理想测试设备。二、主要技术指标：2.1：稳定性：AC＜0.02％/5分钟。DC＜0.01％/5分钟。2.2：交流失真度：0.1％。2.3：直流纹波系数：＜0.05。2.4：输出频率及稳定度：400Hz、60 Hz 、50 Hz ＜0.1％2.5：定点输出值（可更改）：2.5.1：直流电压：19mV、100mV、 190mV、1V、1.9V、10V、19V、100V、190V、300V、600V、1kV。2.5.2：交流电压：19mV、100mV、 190mV、1V、1.9V、10V、19V、100V、190V、300V、600V、750V。2.5.3：直流电流：100uA、190uA、 1mA、1.9mA、10mA、19mA、100mA、190mA、1A、1.9A、5A、9A。2.5.4：交流电流：1mA、1.9mA、10mA、19mA、100mA、190mA、1A、1.9A、5A、9A。2.5.5：交流电流：100uA、190uA指标不考核2.6：输出电压、电流准确度：2.6.1：交直流电压：±0.05％×输出值。2.6.2：交直流电流：±0.1％×输出值。2.6.3：交流400Hz附加误差：±0.05％×输出值。2.7：供电电源：220V±10％。2.8：工作环境：温度20℃±10％。2.9：机箱尺寸：460mm×420 mm×135 mm。

甘孜三相直流指示仪表检定装置

甘孜多功能校准仪 技术指标1.1电源输出：1.1.1 交流电压输出 调节细度：0.01％RG 分辨率：6位有效数字准确度：优于±0.05％RG 稳定度：优于±0.01％RG/1min 失真度：优于 0.3％ （非容性负载） 输出功率：额定每相 25VA 满负载调整率：小于±0.01％RG 输出范围：10V～600V 档位设置： 57.7V、100 V、220V、380V、600V内部自动档位切换 。1.1.2 交流电流输出 调节细度：0.01％RG 准确度：优于±0.05％RG 分辨率：6位有效数字稳定度：优于±0.01％ RG /1min 失真度：优于 0.3％ 输出功率：每相100A额定输出50VA ，其他档位额定输出20VA。满负载调整率：小于±0.01％RG 输出范围： 1mA～ 120A档位设置： 0.2A、1A、5A、20A、 100A，自动档位切换1.1.3 功率输出 准确度： 优于 0.05％RG 稳定度： 优于 0.01％/1min。 分辨率：6位有效数字（有功功率、无功功率、视在功率）1.1.4 功率因数 调节范围：-1～0～＋1； 分辨率：0.00001； 准确度：0.0005。1.1.5 相位 调节范围：0～359.99° 分辨率：0.001 °准确度：±0.02°1.1.6 频率 调节范围：45Hz～69Hz 分辨率：0.001Hz 准确度：±0.003Hz 1.1.7 谐波可以准确输出 2～31 次谐波，各次谐波可以任意组合叠加在一起同时输出，但是输出谐波时总的谐波含有率之和不要超出下表所出的限制。谐波含量显示准确度0.1％，谐波含量显示分辨率4位有效数字。谐波相位（相对于基波）调节范围0-359.99°。

甘孜多功能校准仪面板功能说明电阻输出 电阻选择 量程选择 项目选择⑸液晶显示窗口 ⑹电压、电流输出ACI高阻输出外控调节控制按键 ⑽调节方式选择 特别提示：2.1、当仪器有输出时，避免转换各种开关，以免损坏仪器或被检仪表。2.2、本仪器输出电压达1000V，操作时应注意人身。2.3、本仪器不宜在相对湿度大于80％的环境中工作；供电电源质量将影响输出稳定度。2.4、作交流项目检测时，避免在有输出的情况下，切换频率。2.5、关机时请切断输出。3、概述：多功能校准仪是一种大屏幕LCD显示的数字式交、直流标准电压、电流发生器，整机采用“闭环”控制，输出稳定度高，可用于校验数字式、指针式三用表及各类直流、交流、电压、电流表头。本仪器电压输出11档（0~1000V）；电流输出11档（0~20A）；中值电阻11×2档(10Ω~20MΩ)；交流频率有两种：定频：50Hz、60Hz、400Hz、1kHz（数字合成，按键选择），调频：50Hz--1000Hz连续可调。以上项目及量程变换均通过内部精密开关转换。LCD窗口同时显示输出实际值、百分比值、量限、误差。可选择被检表的量限值，并可根据被检表的刻度选择步长。输出调节既可采用外控编码器调节也可采用面板按键数字调节，面板按键调节可选择“按位”调节或者按“百分比”调节。采用的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度。采用了新型的复合大功率放大器，输出功率强大，可靠性高，失真度小。电压短路、电流开路自动保护！具有数字显示、误差直读、量程宽、分档细、精度高、线性好、稳定性高、使用方便等优点！

<甘孜>天正华意电气设备有限公司

甘孜多功能校准仪信息使用多功能过程校验仪之前，请仔细阅读本手册。在充分理解的基础上，再对多功能过程校验仪进行操作。错误的使用会导致仪表损坏或人身伤害。 禁对多功能过程校验仪进行任何改造！由于擅自改造所造成的事故，本公司恕不负责。※危险：表示若不采取适当的措施的话，将造成严重的人身伤害或重大的财产损失。※注意：提醒您对产品的相关重要信息、产品的处置或文件的特别部分格外注意！※危险?切勿在端子之间或端子和地之间施加超过校准仪上标示的额定电压。端子之间的电压是30VDC。?使用前，先测量一下已知电压以确认校准仪工作正常。?请遵循所有设备的步骤进行操作。?当测试线的一端被插入电流插孔的时候，切勿把另一端的探头碰触电压源。?切勿使用已损坏的校准仪。使用前应检查校准仪的外壳是否有断裂或缺少塑料元件。特别要注意接头周围是否绝缘。※注意?根据测量要求选择正确的功能和量程档。?校准仪采用锂电池供电，请根据锂电池充放电特点管理电源，以延长电池的使用寿命。?使用前应确定电池电量是否充足，电量过低应充电后使用。?检查测试线是否有损坏或暴露的金属。若已损坏，使用前应把损坏的测试线更换。检查测试线是否导通。?使用探头时，手指不要碰到探头的金属触点。手指应保持在探头的护指装置后面。

甘孜三相直流指示仪表检定装置

甘孜多功能校准仪校准仪(以下简称校准仪)是具有LED五位数字显示交直流电压、电流校准仪。中值电阻输出二十二个；设有200mV直流电压档，满足了铁路机车专用表及毫伏档表的检测；独特的保护电路，增加了校准仪的可靠性；输出功率大，负载能力强；系统软件设计合理，符合新的计量规程；采用欧式机箱，结构紧凑，便于携带。本校准仪主要用于检定、校验直流0.5级和交流1级以下各类表头及相应等级的多用表，广泛应用于工矿企业、科研院所、铁路、电力等单位的质检、计量及仪表维修。２　技术性能本校准仪适用于周围温度0～＋40℃，相对湿度80％以下的环境中工作。供电电源为220V±22V〔达不到该要求，建议配置交流稳压器〕，电源频率50Hz±2.5Hz。2.1　性能参数：见下页2.2　输出频率：400Hz±4Hz　60Hz±0.6Hz　50Hz±0.5Hz2.3　波形失真度：不大于0.5％2.4　纹波系数：不大于1％2.5　稳定性：校准仪预热1小时后直流5V附近5分钟内输出漂移

<甘孜>天正华意电气设备有限公司

甘孜多功能校准仪校验方案校验电度表前需要配置校验方案以确定校验的试验点，仪器可以保存5种不同的方案，，按【】键进入校验方案设置界面，如下图3-10：图3-10在这个界面可以设置平衡负载试验点，打勾的表示被选中，再次按下【】键，可以设置各平衡负载试验点的校验圈数，如下图。通过触摸方框，即可选择相应的负载点，再次按下【】键，可以设置不同试验点下的校验圈数，以此循环，接着设定不平衡负载点及不平衡负载点的校验圈数，全部方案设定完后，按【】保存。图3-11图3-12图3-13上图中圈数设置里出现的-1或0表示还没被初始化。3.4 校验电能表按【】键，进入校表界面。选择校验方案后，按【UI】键开输出，用户可以按【↑】、【↓】或者直接点击某试验点所处的位置来选择不同试验点进行手动校验，某个试验点被选中它就会显示为蓝色。【Phase】栏表示哪些相的电流有输出；【Current】栏显示具体的电流试验点。【PF】 栏显示电源输出的功率因数。【N】 栏显示当前试验点所置入的圈数。【Err1】 栏显示当前试验点的上一次电能表的校验误差。【Err2】 栏显示当前试验点的本次电能表的校验误差。【Error】 栏显示当前试验点的两次误差的平均值。【Manual】 手动校验误差。

<甘孜>天正华意电气设备有限公司 甘孜三相直流指示仪表检定装置

甘孜多功能校准仪 输入数字的方法：触摸U1…I3右边的长方框，使光标出现在框内，然后按面板上的数字键输入，【DEL】键可以删除输入的数据，三相电压或电流的档位数值输入完成后，并且光标停留在U1、U2、 U3、 I1、I2、 I3中任意一个右侧的方框内，按【ENTER】键确认。电压电流额定档位额定值输入新的值并按【ENTER】键确认后，如果此时三相电压电流一直处于输出状态，电源将按的参数自动改变输出幅度。Set Parameter [ II]界面的主要功能是设置被校电表的参数。图3-6StdConstant 表示外置标准表常数，不使用外置标准表可以不输；Meter Type 表示选择被校表是电子式表或机电式电表，Meter No.是指被校表的表号；Meter Class表示选择电表的等级，共有0.2S、0.5S、 1、 2 、3共5个等级可选；Meter Constant表示被校表的电表常数，有功时它的单位有imp/kWh、imp/Wh、kWh/imp、Wh/imp四种可选，无功时它的单位会相应变化；Start Current 表示起动电流值，单位是毫安。以上这些参数设置完后，需要按【ENTER】键确认。Set Parameter [ III]界面的主要功能是设置谐波输出的参数。
