广西直流电阻测试仪、操作注意事项1、测量完感性负载时不能直接拆掉测试线，以免由于电感放电危及测试 人员和设备的。本机的输出端设有放电电路。仪器复位后，电感会通过仪器泄放能量。一定要在放电指示完毕后才能拆掉测试线。2、对于无载调压变压器，不允许测量过程中切换分接开关。3、测量过程中如果电源突然断电，本机会自动开始放电，请不要立刻拆卸接线，至少等待 30 秒钟后才可拆卸接线。4、测量时，其他未测试的绕组请勿短路接地，否则会导致变压器充磁过程变慢，数据稳定时间延长或数值不对。5、开机前请检查电源电压:交流 220V±10%，50Hz。6、试验时请确认被测设备已断电，并与其它带电设备断开。7、试验时机壳必须可靠接地。8、试验时不允许不相干的物品堆放在设备面板上和周围。9、更换保险管和配件时，请使用与本仪器相同的型号（详见技术指标）10、本仪器注意防潮、防油污。11、选择电流时要参考技术指标栏内量程，超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态，此时应按复位键让仪器复位，重新选择较小的电流档位。四、售后服务仪器自购买之日起一年内，属于公司的产品质量问题免费维修，终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排便捷的处理方案，并为您提供快的现场服务。

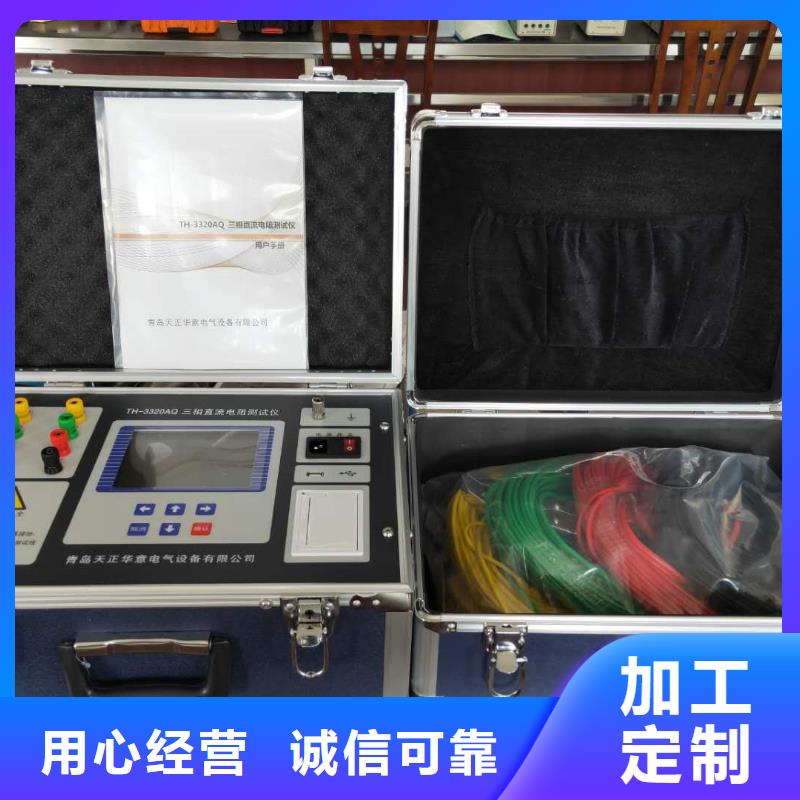

广西直流电阻测试仪 变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好引出线是否有断裂，多股导线并绕是否有断股等情况。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能，可靠。仪器测试精度高，操作简便，可实现变压器直流电阻的快速测量。二、措施1、使用本仪器前一定要认真阅读本手册。2、本仪器室内外均可使用，但应避开雨淋、腐蚀气体等场所使用。3、避免剧烈振动。4、对仪器的维修、维护和调整应由专业人员进行。5、测试完毕后一定要先按复位键，等放电报警声响结束后方可关闭电源，再拆除测试线。6、测试过程中，禁止移动测试夹和关断供电线路。三、功能特点1、整机由高速单片机控制，自动化程度高，操作简便。2、交/直流两种工作方式，现场有无市电均可使用。3、采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择测试电流。4、保护功能完善，性能更可靠。 5、具有放电声响报警，放电指示清晰，减少误操作。6、响应速度快，测量数据稳定，测试过程中自动刷新数据。7、智能化功率管理技术，有效减轻仪器内部发热，节约能源。8、不掉电时钟及不掉电存储器，可 保存数据。9、热敏打印机，高速、静音。四、技术指标1、输出电流：自动、10A、 5A、1A、200mA、40mA、<5mA2、分辨率：0.1μΩ3、量程：100Ω～100KΩ （<5mA档）1Ω～250Ω （40mA档）100mΩ～50Ω (200mA档)5mΩ～10Ω (1A档)1mΩ～2Ω (5A档)0～1Ω （10A档）0～100KΩ （自动档）4、准确度： 0.2%5、工作温度：-10～40℃6、工作湿度：<80%RH，不结露

广西直流电阻测试仪上图中，图三、图四、图五分别为测量低压Rac、Rba、Rcb的接线方法。2、开机、测试、打印开机后屏幕显示欢迎界面稍后显示初始界面，如下图◆选择电流：在初始界面，按循环键光标可在选择设置、查询数据、选择电流之间循环移动。将光标移动至选择电流后，按选择键可滚动显示不同的待选测试电流值（自动、10A、5A、1A、200mA、40mA、＜5mA）。◆测试：选定测试电流后，按确认键可启动测量。启动测量后屏幕显示“正在充电”。稍后显示“正在测试…”。几秒后，就会显示所测阻值，如下图：其中，R为实测电阻，Rt为折算电阻。（折算温度请参考本说明书：六、2 温度设置，如果不进行温度设置，则默认为上一次设定值）。当选择自动测试时，仪器会根据试品阻值情况自动选择合适的输出电流进行测试。◆打印：显示测试结果后，长按选择键可打印测试结果。◆结束测试：测试完毕后，按复位键，仪器电源断开，屏幕恢复初始状态，重新接线进行下次测量，或关断电源后拆下测试线与电源线结束测量。（注意：应先按复位键，等待放电报警声音结束以后，再断电拆线，否则将有可能导致人员触电。）

广西直流电阻测试仪 仪器开关。2、按键F0：复位按键，执行仪器复位动作，使仪器回到待机状态。F1：OK，确认按键。F2～F5：方向键。F6：返回上一级界面。F7：测试，执行测试操作。F8：打印按键，用来执行打印测试结果（打印机为选配件）。F9：查询记录。（F0～F9也为功能按键，根据屏幕提示对应当前屏幕界面的相应功能。）3、串口RS232（选配）：通讯接口，用于数据通讯。4、打印接口（打印机为选配件）：用于连接微型打印机，打印输出测试数据。5、液晶触屏：显示交互信息并可触摸操作。6、I+、 I- ： I+为输出电流正，I-为输出电流负。7、V+、V- ： V+为电压线正端，V-为电压线负端。9、充电接口：当仪器显示电池电量低或长时间不使用时，应通过充电接口给仪器电池充电（用户应每月至少为仪器充电一次）。六、测试与操作方法 仪器接线见下图：将红色测试线粗线接到I+上， 细线接到V+上，测试钳夹到试品一端，将黑色测试线粗线接到I-上，细线接到V-上，测试钳接到试品另一端。1、开机开机后屏幕会显示仪器初始化状态，稍后进入主页面，如下图：2、测试、打印、存储仪器界面可直接进行触摸操作。也可按【←】或【→】键，高亮光标会在“选择电流”、“相别分接”、“开始测试”、“测试设置”、“数据查询”、“系统设置”六个图标间移动，表示相应功能已被选中。①．选择测试电流：触屏：接触摸图标上的“+”号或“-”号改变电流。按键：按【←】或【→】键选中“选择电流”图标，然后按【↑】或【↓】键增大或减小电流。②．编辑测试相别和分接：触屏：直接触摸图标上的“+”号或“-”号修改相别或分接。按键：按【←】或【→】键选中“相别分接”图标，然后按【↑】或【↓】键进入编辑状态，待编辑的内容下方会出现下划线，此时按【←】或【→】键在相别和分接间切换，按【↑】或【↓】键修改相别或分接。编辑完毕后连按两次【←】或【→】键返回。③．开始测试：触屏：直接触摸“开始测试”图标。按键：按【测试】键开始测试，或按【←】或【→】选中“开始测试”图标，按【确定】开始测试。开始测试后，仪器进入测试页面，屏幕左下角的状态栏显示“充电中”，即时数据的“测试电流”显示通过试品的电流值。如下图：稍候显示“测试中”，说明充电完毕，进入测试状态。

广西直流电阻测试仪上图中，图三、图四、图五分别为测量低压Rac、Rba、Rcb的接线方法。2、开机、测试、打印开机后屏幕显示初始界面，如下图：◆选择电流：按循环键光标可在选择设置、查询数据、选择电流之间循环移动。将光标移至选择电流后，按选择键可滚动显示不同的待选测试电流值（自动、10A、5A、1A、200mA、40mA、＜5mA）。◆测试：选定测试电流后，按确认键可启动测量。启动测量后屏幕显示“正在充电”。稍后显示“正在测试…”。几秒后，就会显示所测阻值，如下图。其中，R为实测电阻，Rt为折算电阻。测试结果稳定后，仪器自动保存测试数据。（折算温度请参考本说明书：六、3 温度设置，如果不进行温度设置，则默认为上一次设定值）。当选择自动测试时，仪器会根据试品情况自动选择合适的电流进行测试。◆打印：显示测试结果后，长按选择键可打印测试结果。◆结束测试：测试完毕后，按复位键，仪器停止输出电流，屏幕恢复初始状态，放电报警声响起。等放电报警声结束后，方可重新接线进行下次测量，或关断电源后拆下测试线与电源线结束测量。（注意：应先按复位键，等待放电报警声音结束以后，再断电拆线，否则将有可能导致人员触电。）3、温度设置：按循环键，将光标移至选择设置，如下图：此时按选择键，滚动显示不同的待选项（温度、时间、参数、导出）。选定温度后，按确认键，进入温度设置界面，如下图：通过循环键，将光标在当前温度、折算温度、材质选择、存储几个选项中滚动。通过确认键（上调）和选择键（下调）来改变当前值。根据需要设置当前温度和折算温度，选择好材质，通过循环键将光标移动到存储，按确认键保存设置，并返回至初始界面。4、时间设置在开机界面中，按循环键将光标移动到选择设置，如下图：此时，按选择键，将当前选项切换至时间，按确认键可进入时钟修改界面，如下图：在上图中，按循环键可将光标在各个日期数据之间移动，按选择键减小数据，按确认键增加数据，按复位键保存并退出至初始界面。5、数据查询在开机状态下，按循环键将光标移动到查询数据菜单，然后按确认键进入数据查询数据界面。此时，按循环键上翻记录，按确认键下翻记录，按选择键打印当前数据，按复位退出查询界面。6、数据导出插上U盘，按循环键将光标移动到选择设置，按选择键，将当前选项切换至导出。按确认键，仪器中存储的测试结果将导出至U盘。U盘中会出现一个“直阻.TXT”的文件，在电脑上打开该文件，显示内容如下：七、仪器自检如果用户使用过程中，怀疑仪器故障，或怀疑测试结果不准确，可以用随仪器配备的标准电阻进行仪器自检。标准电阻如下图：将标准电阻接至仪器的接线柱上，如下图：按照正常测试步骤测试标准电阻的阻值，测试结果若与标准电阻上标明的阻值相符，说明仪器状态正常，可以继续使用。八、电池充电说明当仪器长时间不用或直流供电使用一段时间后，都会造成电量不足，需要对仪器电池进行充电。充电时插上配套充电器，此时充电器上指示灯变为红灯，开始对仪器电池进行充电。当充电指示灯变为绿灯时说明电池充电完成，这时可以拔掉充电器。

广西直流电阻测试仪带绕组测试按6.1要求接好测试线，仪器开机，进行完参数设置后进入“准备触发”屏，此时，中间三组数据在逐渐变化，因为仪器对绕组和开关有一个充电的过程，所以回路电阻值会从大到小变化，待三相数值都稳定后，再按“确认”键进入“等待触发”屏，此时可手动或电动操作有载分接开关，有载分接开关动作完毕后，仪器自动进入“波形显示”屏，见图六。在“波形显示”屏，上面显示的是仪器自动计算出的过渡电阻值，可供用户参考，中间从上到下三个区域分别显示的是A、B、C三相的动作波形，波形的右下角显示的是仪器自动计算的过渡时间，可供用户参考。下部分显示的是操作菜单，此时可以按“左右”键选择“继续测量”、“波形分析”、“波形存储”、“波形打印”项，按“确认”键进入相应选项，按“取消”键返回“有载测试参数设置”屏。在每条曲线下面有一条水平直线是零电流线，当切换过程中有断点时，曲线将与零电流线重合。对于M型和T型开关，其切换开关总是在单双之间作往返动作，所以测一次单到双（如1→2），再测一次双到单（如2→3）即可。对于V型开关，它是复合式的，其动触头与每一分接位的静触头的切换都不重复，上行和下行也有区别，状态也就略有差异，因此要从1分接位开始连续测完所有分接位（1→n），再反向测完所有分接位（n→1）。图六5.4.2.1.1 继续测量选择“继续测量”后，仪器进入“准备触发”屏，继续进行测试。5.4.2.1.2 波形分析选择“波形分析”后，进入“波形分析”屏，见图七。在此屏，用户可自行分析波形的过渡时间、过渡电阻值、瞬时电阻值、三相不同期性等参数。

广西直流电阻测试仪1、交流开关：选择交流工作方式，执行开机/关机操作。（打开交流开关时，请确保直流开关处于关闭状态）。2、交流电源插座：仪器外接电源接口，需接入AC220V，50HZ电源。3、直流开关：选择直流工作方式，执行开机/关机操作。（打开直流开关时，请确保交流开关处于关闭状态）。4、充电接口：仪器内置电池充电接口（请使用仪器配套的专用充电器）。5、I+、 I- ：电流输出端子，I+为输出电流正，I-为输出电流负。6、V+、V- ：电压输入端子，V+为电压线正，V-为电压线负。7、接地柱：仪器接地，保护设备及人身。8、打印机：微型打印机，打印输出测试数据。9、按键：执行仪器各种操作：复位： 按下此按键本机处于初始状态，可对输出电流进行预置。循环： 按此键光标在主菜单循环滚动。选择： 本机复位后，按此键进行电流预置；测试完成后，长按此键可打印输出测试数据。确认： 输出电流选择完毕后按下此键，由微机控制实现全部测试过程；测试完成后，再次按下该键，进行重新测试，以便得到更加稳定准确的测试数据。10、辉度调节：可通过其进行显示屏辉度调节。11、显示屏:128×64点阵液晶显示屏，显示菜单、电流和电阻值等。六、测试与操作方法 1、接线A： 单相测量法，仪器接线见下图：将红色测试线的插片接到I+上， 插杆接到V+上，测试钳接到试品一端，将黑色测试线的插片接到I-上，插杆接到V-上，测试钳接到试品另一端。图二B、助磁法接线见图三～五（适用于Y（N）-d-11联接组别）。图三图四图五对于大容量的变压器的低压侧测量时，如果在既有的情况下，直流电阻测试仪的 电流比较小，或者为了加快测量速度，可选择助磁法测量。
