海口三相标准功率源 操作说明注意事项： 装置电源线的地线端或装置后板的 大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。 进行检定前，通电预热至少20分钟，关机后30秒后再开机。＊ 非专业人士切勿自行进行软件校准，非授权时勿打开机盖。＊ 避免测量通道受冲击损坏，不能在本表的交流接线端上输入直流。 主菜单开机后进入主菜单界面，如图1所示。本表操作功能分为六大部分，分别为“交流测量 直流测量相频测量”、“电能测量”、“软件校准”、“其他测量（失真度、稳定度、谐波显示） 直接按相应数字键进入相应子菜单。本表在下述情况会出现声光报警提示：1． 自动量程时，被测量超出测量范围。2． 手动量程时，被测量超出当前档位值的120％。1：交流测量 ：直流测量3：相频测量 4：电能测量5：软件校准 其他测量图1 交流测量在主菜单中按“1”键进入图2界面，可进行交流电压、电流、功率（有功和无功、）、频率、功率因数、相位的测量。屏幕下方银白色长条框在各界面中均为操作提示框。按“SEL”键循环切换测量方式，依次为：“三相四线有功”、“三相四线无功”、“三相三线有功”、“三相三线无功”、“三相四线有功”，界面上会有相应显示。

海口三相标准功率源 如需设置电阻输出18kΩ，具体操作如下：开机后进入源操作界面默认电阻量程为0～200Ω；送数方式为“步进”。⑴按“?”键进入量程切换状态后，再按“?”键可循环翻看屏幕下部显示各电阻量程信息，根据屏幕下部显示按“3”键切换当前量程为0～20kΩ切换后装置自动回到幅值升降状态，此时可直接用“1～5”键配合“6”键调节输出电阻至18kΩ（“1～5”键为步进键，“6”键为上升与下降状态的切换键）。⑵也可按“▲”键切换当前的送数方式为“百分送数”状态（循环状态为“步进”→“百分送数”），在“百分送数”状态下直接在“送数值”栏中输入所需值“90.0”后，再按“OK”键，装置即一步到位输出电阻值18kΩ。在对指针式电阻表进行校验时，请按下列方式操作：⑴ 外接指针式电阻表的正、负极与装置电子电阻箱正、负输出端联接时，应正接负、负接正，不要接错。⑵ 在校指针式电阻表的“×1”量程时，请将装置电子电阻的量程切到“0～200Ω”上，调节输出电阻，进行“×1”量程的中值电阻校验。⑶ 在校指针式电阻表的“×10”量程时，请将装置电子电阻的量程分别切到“0～200Ω”上量程，调节输出电阻，进行“×10”量程的电阻校验。⑷ 在校指针式电阻表的“×100”量程时，请将装置电子电阻的量程切到“0～2kΩ”上，调节输出电阻，进行“×100”量程的中值电阻校验。⑸ 在校指针式电阻表的“×1k”量程时，请将装置电子电阻的量程切到“0～20kΩ”上，调节输出电阻，进行“×1k”量程的中值电阻校验。⑹ 在校指针式电阻表的“×10k”量程时，请将装置电子电阻的量程切到“0～200kΩ”上，调节输出电阻，进行“×10k”量程的中值电阻校验。⑺ 在校指针式电阻表的“×100k”量程时，请将装置电子电阻的量程切到“0～2MΩ”上，调节输出电阻，进行“×100k”量程的中值电阻校验。在对数字式电阻表进行校验时，外接数字式电阻表的正、负极与装置电子电阻箱正、负输出端联接，应正接正、负接负，不要接反。根据所校的电阻值选择好装置电子电阻箱的量程，调节输出电阻进行电阻校验。

海口三相标准功率源 产品简介本装置是采用现代测试DDS波形合成高速数字处理器( DSP )复杂可编程逻辑阵列( CPLD )大规模集成功放嵌入式计算机系统等技术而设计。适用于电能表(选配），交直流指示仪表的检定和校准，是电力系统用于电力产品检定和校准的理想设备。二、产品主要功能及特点?国内首创将系统、测量和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。?采用独创操作系统，开机立即显示测试画面，无需导引程序，响应速度快，工作效率高。?视窗和按键操作结合（二功能兼备），操作具有多样性，可适用于不同人群和习惯，操作简单。?内含交直流标准源，可直接检定各种交直流指示仪表。?可自动检定各种电能表(选配)和指示仪表的各项指标。?电压，电流，功率，相位，频率，谐波均采用优越闭环输出，设置点一次到位，软件调整，使用方便。?电压，电流，相位设有丰富常用实用点，操作简单，一点到位，使用便捷效率高。?备有数字旋转编码器调节，使用便捷，简单。?输出电压，电流和功率均为高精度，高稳定度标准源，软件校准。?输出标准谐波2～31次，可单次或任意叠加多次谐波输出。?三相电压之间，三相电流之间，各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。?具备三相频率独立设置，分相变频。?备有多重报警和保护功能，故障自行检测，并显示故障类型和部位，使用可靠。?备有接口和软件，接口协议开放，用户可自行编程控制仪器。?可支持国内同类产品操作软件使用。

海口三相标准功率源 如需设置电阻输出18kΩ，具体操作如下：开机后进入源操作界面默认电阻量程为0～200Ω；送数方式为“步进”。⑴按“?”键进入量程切换状态后，再按“?”键可循环翻看屏幕下部显示各电阻量程信息，根据屏幕下部显示按“3”键切换当前量程为0～20kΩ切换后装置自动回到幅值升降状态，此时可直接用“1～5”键配合“6”键调节输出电阻至18kΩ（“1～5”键为步进键，“6”键为上升与下降状态的切换键）。⑵也可按“▲”键切换当前的送数方式为“百分送数”状态（循环状态为“步进”→“百分送数”），在“百分送数”状态下直接在“送数值”栏中输入所需值“90.0”后，再按“OK”键，装置即一步到位输出电阻值18kΩ。在对指针式电阻表进行校验时，请按下列方式操作：⑴ 外接指针式电阻表的正、负极与装置电子电阻箱正、负输出端联接时，应正接负、负接正，不要接错。⑵ 在校指针式电阻表的“×1”量程时，请将装置电子电阻的量程切到“0～200Ω”上，调节输出电阻，进行“×1”量程的中值电阻校验。⑶ 在校指针式电阻表的“×10”量程时，请将装置电子电阻的量程分别切到“0～200Ω”上量程，调节输出电阻，进行“×10”量程的电阻校验。⑷ 在校指针式电阻表的“×100”量程时，请将装置电子电阻的量程切到“0～2kΩ”上，调节输出电阻，进行“×100”量程的中值电阻校验。⑸ 在校指针式电阻表的“×1k”量程时，请将装置电子电阻的量程切到“0～20kΩ”上，调节输出电阻，进行“×1k”量程的中值电阻校验。⑹ 在校指针式电阻表的“×10k”量程时，请将装置电子电阻的量程切到“0～200kΩ”上，调节输出电阻，进行“×10k”量程的中值电阻校验。⑺ 在校指针式电阻表的“×100k”量程时，请将装置电子电阻的量程切到“0～2MΩ”上，调节输出电阻，进行“×100k”量程的中值电阻校验。在对数字式电阻表进行校验时，外接数字式电阻表的正、负极与装置电子电阻箱正、负输出端联接，应正接正、负接负，不要接反。根据所校的电阻值选择好装置电子电阻箱的量程，调节输出电阻进行电阻校验。

海口三相标准功率源 操作方法操作者在使用本仪器时，注意触及屏幕的力度，不要用力过大，损坏触摸屏。面板上的功能键介绍：键盘上的按钮可以实现不同的功能，仪器可以转到下面几个界面： 设置键，用于设置电源的状态，包括三相四线、三相三线、单相等，设置三相或单相电压、电流输出的额定值，设置被校电表参数，以及谐波次数、含量、谐波相位，它是通过连续按下 切换不同参数界面。 试验点键 ，包含了常用的电压、电流、功率因数试验点。 调节键，对电源三相电压电流的任意一相或全部输出的幅度、相位、功率因数、频率进行调整。 ：方案键，确定电能表校验试验点的试验方案。 校表键，根据检定方案校验电能表。【UI】：命令三相交流电压电流升输出或关闭，是三相交流电压电流输出的总开关。 ：A相电压输出开关。【U2】：B相电压输出开关。【U3】：C相电压输出开关。 A相电流输出开关。【I2】：B相电流输出开关。【I3】：C相电流输出开关。【DC：进入直流电压电流控制界面【U】：直流电压输出开关【I】：直流电流输出开关 数字输入键。 在参数输入时，作用是小数点；在 界面，是触摸屏校准键。 删除键，删除不需要的数据或选中的某一次谐波。 保存键，保存输入的数据和校验电能表的结果。检查外部接线无误后（电压输出不能短路，电流输出不能开路），打开电源开关。仪器进入加载界面（如图3-1）。约两三秒钟后仪器系统加载完毕，蜂鸣器长鸣一声，进入试验界面

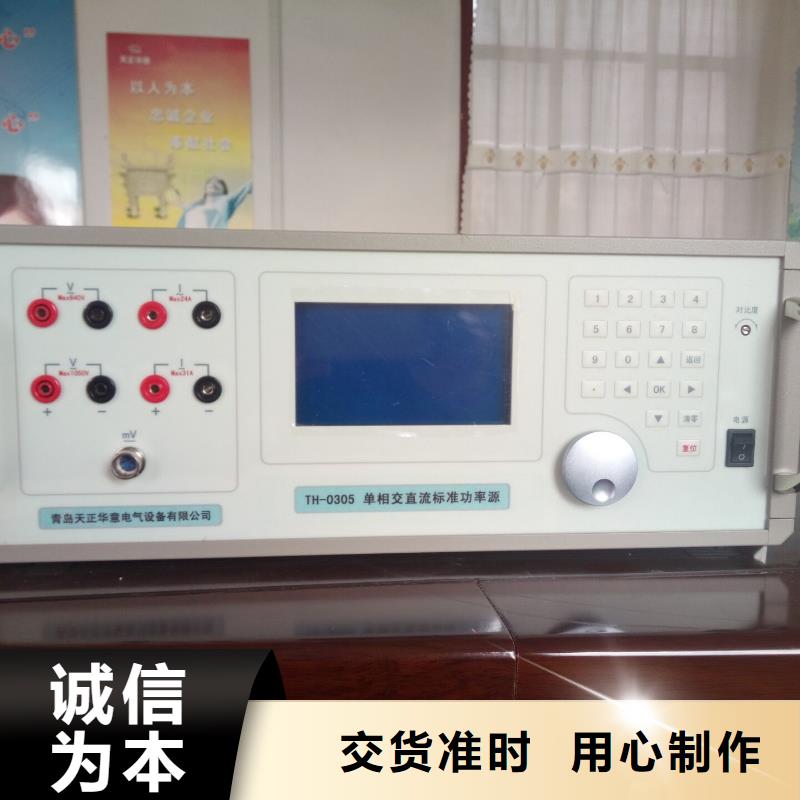

海口三相标准功率源单相标准功率源采用表源一体化结构，全数字闭环标准源技术，使用嵌入式系统、大屏幕TFT彩色液晶显示器及触摸屏、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门及现场使用。它具有以下特点： 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。 内嵌高等级标准电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。 具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。 智能档位：在仪器允许输出的范围内，用户可以任意设定电压电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作电流、功率因数试验点丰富，便于配置各种校表方案 数据存储量大，可以很方便查询到校验数据。 带有RS232串口，便于计算机控制及升级软件。

海口三相标准功率源 本装置是按照JJG124－2005《电流表、电压表、功率表和电阻表检定规程》的要求而设计的三相表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．3 功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。2．4 设有USB转RS-232接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．5 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。

海口三相标准功率源 操作说明注意事项：＊ 装置电源线的地线端或装置后板的“”大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。＊ 进行电表检定前，通电预热至少20分钟。关机后至少30秒再开机。＊ 电压输出不要短路，电流输出不要开路。＊ 若要改变电压或电流量程，先降电压或电流为零。＊ 由于交直流大小电压、电流分不同的输出端，因此校表时请注意接线。＊ 校验交直流mV表必须使用专用五芯头测试线（装置送上级部门检测时，此线必须携带）。＊ 校验交直流uA、mA和电阻表必须使用专用两芯屏蔽测试线（装置送上级部门检测时，此线必须携带）。校验交流mA表时，为增强抗干扰能力，请将交流mA输出低端与装置外壳相连。＊ 点频方波输出必须使用专用两芯头测试线（装置送上级部门检测时，此线必须携带）。＊ 外接数字式电阻表的正、负极与装置电子电阻箱正、负输出端连接时，应正接正、负接负，不要接反。＊ 外接指针式电阻表的正、负极与装置电子电阻箱正、负输出端连接时，应正接负、负接正，不要接错。＊ 在使用电子电阻箱时，测试电流不得超过各量程允许输入电流值（见附录）。个别进口标准表对电子电阻箱各量程进行检测时，会超过允许输入电流值，测量不准确。建议使用惠普的HP-34401A型表进行电阻检测。＊ 如遇装置工作时发出持续蜂鸣声，或幅值升不起来，须关机检查。＊ 关机的顺序是先按“清零”键再揿电源开关。5．1 各按键及旋转编码器的作用“0～9”： 数字键，还可配合显示屏中的各种提示使用。
