手持式超声波局部放电定位仪业内好评

黄冈手持式超声波局部放电定位仪业内好评

黄冈工频高压局放试验装置 功能及特点1、功能（1）对运行变压器、GIS等高压一次设备不接触扫描，发现并定位外部放电；（2）对变压站开放（露天）设备带电扫描，发现并定位各种放电（电晕、电弧、闪络、爬电、断线、拉弧等）；（3）对运行中的高压开关柜扫描，发现并定位局部放电、螺丝松动等故障；（4）发现并定位铁塔上的架空线路，绝缘子放电，露天电缆头的爬电，地下电缆的局部放电；（5）在电力系统的交接及性试验中，主变及GIS的局放试验中，用该装置配合局放仪使用，如有局部放电，可区分是内部放电还是外部放电，如是外部放电，可定位具体的放电点；（6）大型油渍式变压器及GIS等生产厂家的出厂试验中，该装置在局放试验中配合局放仪使用，如有放电，在局放仪的屏幕上不能看出是内部放电还是外部放电，用手持式巡检定位仪进行扫描。可很快发现并定位外部放电，如无外部放电则判断为内部放电。对干式变压器的出厂局放试验，用该装置配合局放试验仪使用，能很快区分是内部放电还是外部放电。另外对带电运行的干式变压器进行扫描，无论是内部放电还是外部放电，都能准而快地发现并定位；（7）大型机械设备轴承，因润滑不良产生的机械故障，用该装置可检测并定位；（8）高压密封气体液体的泄漏检测；2、特点（1）手持式、非接触、可视化、可听并存储显示波形、带电不接触检测。（2）信号接收范围：远可达50m。（3）信号放大倍数大、灵敏度高。（4）强度适中的绿色激光描准，阳光下人眼易跟踪。（5）天线为雷达式军用环焦天线，聚焦能力强。（6）显示器可时时显示波形，并可存储有价值的波形。（7）定位准确，可靠，简单实用。（8）功能强大，使用范围广，适用于电力系统，铁路及石化冶金等行业的电力监测、机械故障监测、高压密封气体液体等泄露监测。（9）除对铁路系统的变电站的放电进行巡检定位外，特别适合铁路电力系统的接触网的各种绝缘及连接故障，查找及定位。详见后面说明。（10）先进，状态检修的好帮手。

黄冈工频高压局放试验装置 操作方法1、打开包装箱，将仪器取出。2、取出耳机，将插头插入耳机插孔。3、测试（1）按开机键，屏幕显示图3字样，如果显示屏显示电压不足，应先充电，然后再使用。（首次充电不少于12小时）（2）、调灵音量，首先将主机面板上音量调节到合适程度。（3）、将侦测器上的望远镜对准要检测的绝缘子或其他高压电气设备（如高压开关等）进行侦测，如耳机中出现“咔嚓咔嚓”的放电音，且液晶显示器显示数字，说明该绝缘子性能不好，若“咔嚓”声音很大，说明其损坏的程度已经很大，应重点注意。（4）、在线杆、变压器附近检测，应沿线杆或变压器周围对同一绝缘子或电气设备做多点检测，避免误判。（5）、在变电站检测时，如果放电地方多，放电量比较大，液晶显示器数值较大，分辨不出大小，这时应将音量旋扭调至适当位置，以液晶显示为主，耳机声音为辅的原则进行定位检测时，如望远镜对准该绝缘子时显示的数值大，而偏离该绝缘子时数值变小或为零，说明该绝缘子有放电故障或绝缘下降，停电检修时，应重点注意。（6）、为了节约电池电量，延长激光使用寿命，测试结束后，关掉激光开关与瞄准镜内照明电源。

<黄冈>天正华意电气设备有限公司 黄冈手持式超声波局部放电定位仪业内好评

黄冈工频高压局放试验装置 系统工作原理：本机的局部放电测试原理是高频脉冲电流测量法（ERA法）。试品Ca在试验电压下产生局部放电时，放电脉冲信号经藕合电容Ca送入输入单元，由输入单元拾取到脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值的工作时间，并在这段时间内将示波屏的相应显示区加亮，用它可以排除固定相位的干扰。试验电压表经电容分压器产生试验电压过零标志讯号，在示波屏上显示零标脉冲，椭圆时基上两个零标脉冲，通过时间窗的宽窄调节可确定试验电压的相位，试验电压大小由数字电压表指示。

黄冈工频高压局放试验装置 技术参数1．局部放电量（绝缘筒式）A、10-120kV额定电压（UH），在UH下局部放电量≤3-5PCB、250-300kV额定电压（UH），在UH下局部放电量≤5PCC、350-750kV额定电压（UH），在80％UH下局部放电量≤5PC，在UH≤10PCD、800KV-1500kV额定电压（UH），在80％UH下局部放电量≤10PC2．串级试验变压器，两节或三节电压分布不均匀度≤5％3．允许运行时间，试验变压器在额定电压额定电流下，从环境温度开始，可运行30min，在三分之二额定电压额定电流下，可连续运行4．单台试验变压器阻抗为3％-12％，串接阻抗为5％-25％5．波形畸变率＜3％6．其成套设备试验装置技术性能参数符合JB/T9641-1999《试验变压器》规定之要求!五、设备组成(仅供参考使用方法A、准备工作（1）选择合适容量、电压的电源（2）接线前将各设备合理就位，选择好对周围物体的绝缘距离。（3）按照项五设备组成图选择合适导线，正确接好每根连线。（4）接好各设备的接地线，特别注意接地点应为实际上的一点接地。B、开机前准备工作及手/自动操作程序（参照控制台使用说明书）（1）复查A、“准备工作”中的（2）、（3）、（4）项（2）关闭试区大门（3）将控制台手动/自动选择开关24向左置于手动位置。（4）将耐压时间继电器P数码拨盘拨至所需耐压时间（如有1分钟）。（5）将调压速度调节旋钮8逆时针旋到底。（6）用钥匙将带锁开关22顺时针旋转90度，打开电源此时停止指示灯21和高压侧数字电压表5，数码管亮，指示控制柜已供电。（7）启动按钮20，此时20指示灯亮，和试品加压10指示灯（如有一、二次开关柜应先合一次开关柜，再合二次开关柜）。（8）按升压按钮16，此时升压指示灯16亮。

<黄冈>天正华意电气设备有限公司 黄冈手持式超声波局部放电定位仪业内好评

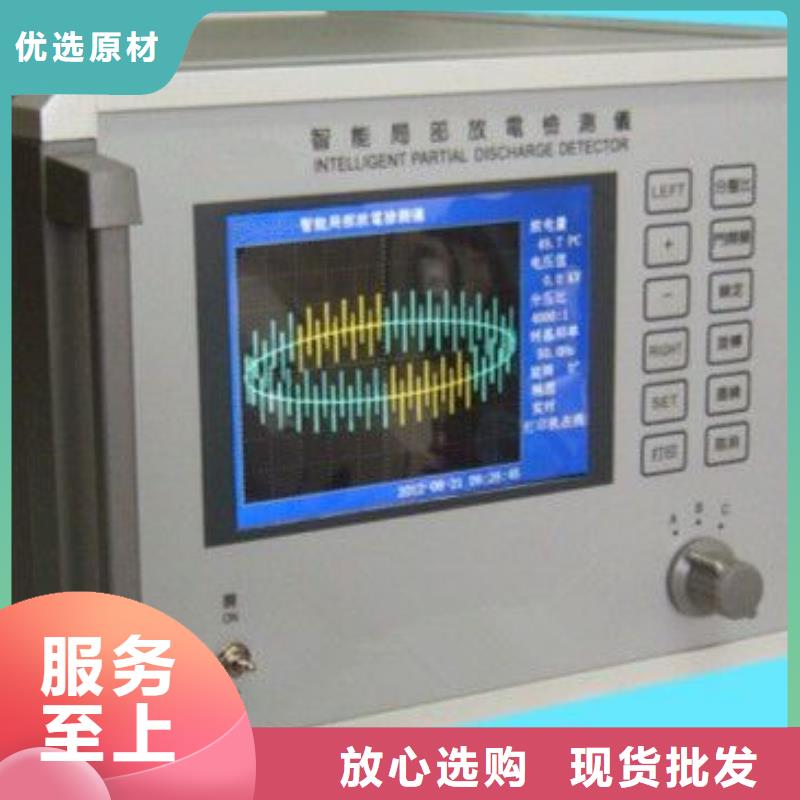

黄冈工频高压局放试验装置 结构说明本仪器为标准机箱结构，仪器分前面板及后面板两部分，各调节元件的位置及位置和功能见下图说明。1、4：长按改变门窗的位置2、3：长按改变门窗的宽度5：时钟设置按钮6：按9号键锁定后再按此键，即可打印试验报告7：分压比设置按钮8：门开关，重复按可选择左右门9：波形锁定按键10：椭圆旋转按钮11：显示方式按钮12：取消按钮A、B、C通道选择旋钮与后面板A、B、C测量通道相对应第五章 操作说明1、试验准备：将机器后面板的三个开关都置于“关”的状态（1）检查试验场地的接地情况，将本仪器后部的接地螺栓用粗铜线（用编制铜带）与试验场地的接地妥善相接，输入单元的接地短路片也要妥善接地。（2）根椐试品电容Ca，藕合电容Ck的大小，选取合适序号的输入单元（表一），表一中调谐电容量是指从输入单元初级绕组两端看到的电容（按Cx和Ck的串联值粗略估算）。输入单元应尽量靠近被测试品，输入单元插座经8米长电缆与后面板上输入插座相接。

<黄冈>天正华意电气设备有限公司
黄冈手持式超声波局部放电定位仪业内好评 <黄冈>天正华意电气设备有限公司

黄冈工频高压局放试验装置 接触不良的干扰图形。波形特点：对称地分布在实验电压零点两侧，幅值大致不变，但在实验电压峰值附近下降为零。波形粗糙不清晰，低电压下即出现。电压升高时，幅值缓慢增加，有时在电压达到一定值后会完全消失。原因：实验回路中金属与金属不良接触的连接点；塑料电缆屏蔽层半导体粒子的不良接触；电容器铝箔的插等（可将电容器充电然后短路来）可控硅元件的干扰图形。（图5—08）波形特点：位置固定，每只元件产生一个独立讯号。电路接通，电磁耦合效应增强时讯号幅值增加，试验调压时，该脉冲讯号会发生高频波形展宽，从而占位增加。原因：邻近有可控硅元件在运行。（6）继电器、接触器、辉光管等动作的干扰。（图 5—09）波形特点：分布不规则或间断出现，同试验电压无关。原因：热继电器、接触器和各种火花试验器及有火花放电的记录器动作时产生。（7）荧光灯的干扰图形。（图5—10）波形特点：栏栅状，幅值大致相同的脉冲，伴有正负半波对称出现的两簇脉冲组。原因：荧光灯照明 无线电干扰的干扰图形。（图5—11）波形特点：幅值有调制的高频正弦波，同试验电压无关。原因：无线电话、广播话筒、载波通讯等。（9）电动机干扰的干扰图形（图5—12） 图5—12）波形特点：放电波形沿椭圆基线均匀分布，每个单个讯号呈“山”字形。原因：带换向器的电动机，如电扇、电吹风运转时的干扰。

<黄冈>天正华意电气设备有限公司
<黄冈>天正华意电气设备有限公司 黄冈手持式超声波局部放电定位仪业内好评
<黄冈>天正华意电气设备有限公司 黄冈手持式超声波局部放电定位仪业内好评

黄冈工频高压局放试验装置 技术参数1．局部放电量（绝缘筒式）A、10-120kV额定电压（UH），在UH下局部放电量≤3-5PCB、250-300kV额定电压（UH），在UH下局部放电量≤5PCC、350-750kV额定电压（UH），在80％UH下局部放电量≤5PC，在UH≤10PCD、800KV-1500kV额定电压（UH），在80％UH下局部放电量≤10PC2．串级试验变压器，两节或三节电压分布不均匀度≤5％3．允许运行时间，试验变压器在额定电压额定电流下，从环境温度开始，可运行30min，在三分之二额定电压额定电流下，可连续运行4．单台试验变压器阻抗为3％-12％，串接阻抗为5％-25％5．波形畸变率＜3％6．其成套设备试验装置技术性能参数符合JB/T9641-1999《试验变压器》规定之要求!五、设备组成(仅供参考使用方法A、准备工作（1）选择合适容量、电压的电源（2）接线前将各设备合理就位，选择好对周围物体的绝缘距离。（3）按照项五设备组成图选择合适导线，正确接好每根连线。（4）接好各设备的接地线，特别注意接地点应为实际上的一点接地。B、开机前准备工作及手/自动操作程序（参照控制台使用说明书）（1）复查A、“准备工作”中的（2）、（3）、（4）项（2）关闭试区大门（3）将控制台手动/自动选择开关24向左置于手动位置。（4）将耐压时间继电器P数码拨盘拨至所需耐压时间（如有1分钟）。（5）将调压速度调节旋钮8逆时针旋到底。（6）用钥匙将带锁开关22顺时针旋转90度，打开电源此时停止指示灯21和高压侧数字电压表5，数码管亮，指示控制柜已供电。（7）启动按钮20，此时20指示灯亮，和试品加压10指示灯（如有一、二次开关柜应先合一次开关柜，再合二次开关柜）。（8）按升压按钮16，此时升压指示灯16亮。

<黄冈>天正华意电气设备有限公司 黄冈手持式超声波局部放电定位仪业内好评

黄冈工频高压局放试验装置 结构说明本仪器为标准机箱结构，仪器分前面板及后面板两部分，各调节元件的位置及位置和功能见下图说明。1、4：长按改变门窗的位置2、3：长按改变门窗的宽度5：时钟设置按钮6：按9号键锁定后再按此键，即可打印试验报告7：分压比设置按钮8：门开关，重复按可选择左右门9：波形锁定按键10：椭圆旋转按钮11：显示方式按钮12：取消按钮A、B、C通道选择旋钮与后面板A、B、C测量通道相对应第五章 操作说明1、试验准备：将机器后面板的三个开关都置于“关”的状态（1）检查试验场地的接地情况，将本仪器后部的接地螺栓用粗铜线（用编制铜带）与试验场地的接地妥善相接，输入单元的接地短路片也要妥善接地。（2）根椐试品电容Ca，藕合电容Ck的大小，选取合适序号的输入单元（表一），表一中调谐电容量是指从输入单元初级绕组两端看到的电容（按Cx和Ck的串联值粗略估算）。输入单元应尽量靠近被测试品，输入单元插座经8米长电缆与后面板上输入插座相接。

<黄冈>天正华意电气设备有限公司 黄冈手持式超声波局部放电定位仪业内好评

黄冈工频高压局放试验装置 电场不均匀。2、电介质不均匀。3、制造过程的气泡或杂质。经常发生放电的原因是绝缘体内部或表面存在气泡；其次是有些设备的运行过程中会发生热胀冷缩不同材料特别是导体与介质的膨胀系数不同，也会逐渐出现裂缝；再有一些是在运行过程中有机高分子的老化，分解出各种挥发物，在高场强的作用下，电荷不断地由导体进入介质中， 在注入点上就会使介质气化。二 、局部放电的模拟电路及放电过程简介介质内部含有气泡，在交流电压下产生的内部放电特性可由图1—1的模拟电路(a b c等值电路)予以表示；其中Cc是模拟介质中产生放电间隙(如气泡)的电容；Cb代表与Cc串联部分介质的合成电容；Ca表示其余部分介质的电容。

<黄冈>天正华意电气设备有限公司

黄冈工频高压局放试验装置 操作方法1、打开包装箱，将仪器取出。2、取出耳机，将插头插入耳机插孔。3、测试（1）按开机键，屏幕显示图3字样，如果显示屏显示电压不足，应先充电，然后再使用。（首次充电不少于12小时）（2）、调灵音量，首先将主机面板上音量调节到合适程度。（3）、将侦测器上的望远镜对准要检测的绝缘子或其他高压电气设备（如高压开关等）进行侦测，如耳机中出现“咔嚓咔嚓”的放电音，且液晶显示器显示数字，说明该绝缘子性能不好，若“咔嚓”声音很大，说明其损坏的程度已经很大，应重点注意。（4）、在线杆、变压器附近检测，应沿线杆或变压器周围对同一绝缘子或电气设备做多点检测，避免误判。（5）、在变电站检测时，如果放电地方多，放电量比较大，液晶显示器数值较大，分辨不出大小，这时应将音量旋扭调至适当位置，以液晶显示为主，耳机声音为辅的原则进行定位检测时，如望远镜对准该绝缘子时显示的数值大，而偏离该绝缘子时数值变小或为零，说明该绝缘子有放电故障或绝缘下降，停电检修时，应重点注意。（6）、为了节约电池电量，延长激光使用寿命，测试结束后，关掉激光开关与瞄准镜内照明电源。

黄冈工频高压局放试验装置校正脉冲发生器 用途与适用范围JZF—10校正脉冲发生器是一个小型的价廉的电池供电的局部放电校正器，它体积小，重量轻，便于携带，同步方便，适合作为大量的现场测试和工厂产品测试的校正脉冲发生器。它可以以三种放电量的注入范围向试品两端注入频率为1.2KHz左右的校正脉冲。适合于国际电工委员会IEC—270所的任何一种试验电路2、主要规格及技术参数输出电荷量档位：5 PC、10 PC、20 PC 、50PC极性：正负交替重复频率：1.2KHz频率变化范围： ＞±100Hz脉冲上升沿时间：　100us注入电容：10PF 　电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50PC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V（三）、输入单元使用说明1、概述：输入单元是将放电试验回路中的放电信息检测出来的重要单元，亦称为检测阻抗，本输入单元能符合IEC270所的几种局部放电的检测方法（并联法、串联法、平衡法等）。本输入单元采用高频变压器的双调谐式输入回路，初次级均为LCR回路，其初级电感量在局放仪的放大器频带内与试验电路的等效电容相调谐。2、检测灵敏度及输入单元允许电流值：参照JF-2007多通道局部放电检测仪3、检测阻抗的选择：适当的选择输入单元可获得较佳的检测灵敏度，检测阻抗的选择原则是保证LCR检测回路的谐振频率F。落在所选择的放大器频带内。简单粗略的选择方法是：从输入单元初级电感两端上向主回路看过去所具有的电容量（通常为试品电容与耦合电容的串联值即试品电容与耦合电容的积除以它们的和），使其落在输入单元铭牌上所标调谐电容范围的中间值附近，这样选出的输入单元就是合适的输入单元。所谓调谐电容中间值是指两端电容值乘积的平方根，选择接近这个值的输入单元可得到的灵敏度。

黄冈工频高压局放试验装置中高频工业设备的干扰图形。（图5—13）波形特点：连续发生，仅出现在电源波形的半周内。原因：感应加热装置和频率接近检测频率的超声波发生器等。（11）铁芯磁饱和谐波的干扰图形波形特点：较低频率的谐波振荡，出现在两个半周上，幅值随试验电压升高而增大，不加电压时消失，有重现性。原因：试验系统各种铁芯设备（试验变压器、滤波电抗器、隔离变压器等）磁饱和产生的谐振。电极在电场方向机械移动的干扰图形。（图 5—15）波形特点：仅在试验电压的半周（正或负）上出现的与峰值对称的两个放电响应，幅值相等，而脉冲方向相反，起始电压时两个脉冲在峰值处靠得很近，电压升高时逐渐分开，并可能产生新的脉冲讯号对。原因：电极的部分（尤其是金属箔电极）在电场作用下运动。漏电痕迹和树枝放电波形特点：放电讯号波形与一般典型图象均不符合，波形不规则不确定。原因：玷污了的绝缘上漏电或绝缘局部过热而致的碳化痕迹或树枝通道。在放电测试中必须保证测试回路中其它元件（试验变压器、阻塞线圈、耦合电容器、电压表电阻等）均不放电，常用的办法是用与试品电容数量级相同的无放电电容或绝缘结构取代试品试验，看看有无放电。了解了各种放电类型的波形特征，来源以及识别干扰后就可按具体情况采取措施排除干扰和正确地进行放电测量了。

<黄冈>天正华意电气设备有限公司 黄冈手持式超声波局部放电定位仪业内好评
