湖北地下电缆管线探测仪?有电！危险！操作者须经严格培训并获得相关电工操作认证才能使用本仪表进行现场测试。注意本仪表面板及背板的标贴文字及符号。?操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。?使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线才能使用。?注意本仪表所规定的测量范围及使用环境。?严禁将电缆识别仪接入正在运行的电力电缆。?为确保人身，对已确定的电缆，在维修开锯前，一定要扎钉试验。?仪表后盖及电池盖板没有盖好禁止使用。?确定导线的连接插头已紧密地插入接口内。?仪表于潮湿状态下，请勿使用，或更换电池。?禁止在易燃及危险场所测试。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输入插孔，以免触电。?请勿在强电磁环境下使用，以免影响仪器正常工作。?仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?仪表必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭。?长时间不用仪表，请定期给电池充电或取出电池。?更换电池，注意极性，若无法更换，请联系厂家。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。?仪表及手册上的“ ”危险标志，使用者必须依照指示进行操作。

<湖北>天正华意电气设备有限公司

湖北地下电缆管线探测仪注意事项：?接地钎位置的选择：为保证探测效果，接地钎应与管线距离5m以上，而且黑色接地导线应尽量和管线方向垂直。?不要将黑色接地夹连接到自来水管或其他管线上，否则会使这些管线上也会有发射信号，从而干扰目标管线的正常探测。?接地钎和目标管线之间不应有其他管线，否则这些管线上也会感应到发射信号，从而产生干扰。可在打接地钎之前用无源探测的方法进行检查。?确保良好连接：如果管线连接处有绝缘漆或锈蚀严重，需要先将其清理干净，确保红色鳄鱼夹直接和管线的金属部分连接。?管线不同分段之间或管件和管道之间可能是绝缘的，如果绝缘则不能使用直连法，或者需要设法将绝缘的两部分之间进行电气连接。检查方法：确认接线正确后，打开发射机观察输出电流，如果电流过小，以至于无法正常探测，则有可能是管道绝缘。3、界面介绍及管线电压检测长按开关键 ，打开发射机电源。发射机自动检测连接的附件并工作在直联模式。在直连状态下，将会首先进行管线自身电压的测量，屏幕显示如下：图2-1-3 管线电压测量界面若管线自身电压超过限制（50V），则停留在电压检测界面，并显示警告标志，不输出信号以保护仪器不被损坏屏幕显示如下：图2-1-4管线电压超压警告界面若电压正常，则数秒后自动输出信号屏幕显示如下：图2-1-5直连输出界面显示4、频率选择按频率减小键 和频率增大键 选择发射频率。共有五种频率可供选择：640Hz，1280Hz，10kHz，33kHz，83kHz。开机默认1280 Hz。总的来说，选择哪一种频率并没有通用标准，可根据以下原则和实际接收探测效果灵活选择：?一般接地良好的电缆或管线，使用开机默认的1280Hz即能完成大部分测试。?长距离管线的跟踪选择较低频率（640Hz和1280Hz）。低频信号传播距离长，而且不容易感应到其他管线上；而且这两种为复合频率信号，接收机能够进行跟踪正误提示。?一般管线的跟踪可以使用中高频率（10kHz），信号传播距离比较远，对其他管线的感应也不是很强。?高阻管线（如对端浮空的电缆芯线、带防腐层的管道、铸铁管等），选用较高频率（33kHz或83kHz），高频信号辐射能力强，但传播距离较近，且易感应到其他管线。?在能够正常探测的情况下，应优先选择低频。

架空线路接地故障定位仪发货及时

湖北 地下电缆管线探测仪我国10～66kV配电网绝大多数都采用中性点非有效接地方式，又称小电流接地系统。其优点是发生单相接地故障时，不需要立刻断开故障线路，允许带故障运行一到两个小时。缺点是在发生单相接地故障时无法确认问题出在哪一条线路上，无法迅速找到故障点。由于这种故障引起的相电压升高对系统的绝缘性能构成很大威胁，必须迅速查出故障线路并加以排除。接地故障的发生，严重影响了变电设备和配电网的、经济运行。故障发生后，由于线长范围广，采用以往凭经验、分段逐段推拉、逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间长，很难快速准确查到故障点。这种落后的寻找方法与当今电网自动化水平极不相适应。电力工作者对这一问题做出了长时间巨大的努力，但仍然没有满意的结果，因此成为困扰电力部门的重大技术难题。现有的接地故障定位仪多以交流法、交流直流混合方法等方式进行检测，因此不能根本解决故障线路分布电容对检测信号的影响。此类仪器普遍存在体积和重量较大，需要外接电源现场取电的问题突出，极大的限制了仪器的使用范围和其便捷性。同时，仪器的操作较为复杂，对使用人员的有较高的专业技术要求，也给使用人员带来困扰。

湖北地下电缆管线探测仪?有电！危险！操作者须经严格培训并获得相关电工操作认证才能使用本仪表进行现场测试。注意本仪表面板及背板的标贴文字及符号。?操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。?使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线才能使用。?注意本仪表所规定的测量范围及使用环境。?严禁将电缆识别仪接入正在运行的电力电缆。?为确保人身，对已确定的电缆，在维修开锯前，一定要扎钉试验。?仪表后盖及电池盖板没有盖好禁止使用。?确定导线的连接插头已紧密地插入接口内。?仪表于潮湿状态下，请勿使用，或更换电池。?禁止在易燃及危险场所测试。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输入插孔，以免触电。?请勿在强电磁环境下使用，以免影响仪器正常工作。?仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?仪表必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭。?长时间不用仪表，请定期给电池充电或取出电池。?更换电池，注意极性，若无法更换，请联系厂家。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。?仪表及手册上的“ ”危险标志，使用者必须依照指示进行操作。

<湖北>天正华意电气设备有限公司 架空线路接地故障定位仪发货及时

湖北地下电缆管线探测仪高压电缆介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。仪器主要具有如下特点：?7寸彩色液晶显示工业级电容屏仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。?超宽电流量程正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。?超宽频率范围外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。?各种高电压可定制外施高压电压能够满足各种高电压环境，可根据用户需求定制。?光纤高压通讯测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能程度保障测试数据的精度。?独立手持操作终端手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，程度保障操作人员的人身。?锂电池供电手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。?U盘存储本机存储的数据可以通过USB接口保存至U盘中。

湖北 地下电缆管线探测仪架空线路小电流接地故障定位仪使用说明书青岛天正华意电气设备有限公司尊敬的用户：感谢您选用本公司生产的架空线路接地故障定位仪。希望本手册对您使用该产品提供尽可能详细的技术资料及帮助信息。在正式使用该仪器之前，请仔细阅读本说明书，以确保您对本产品的正确使用。如果您对说明书中所述内容有任何疑问，或者需要业务咨询或技术支持，欢迎您与我公司销售部或技术部取得联系，我们将竭诚为您服务。阅读完本说明书后，请妥善保管，以备后用。重要提示：1 仪器在不使用的情况下，请及时关闭电源！2 充电电池属于消耗部件，应注意维护，在使用时充电电池有效容量会随时间逐渐降低，从而使有效使用时间缩短，为了尽量提高电池寿命，请注意以下维护措施：2.1如果长期不使用仪器，请定期进行充、放电，电池应至少每月充、放电一次；2.2严禁亏电使用，亏电将严重缩短电池寿命，甚至使电池报废，当仪器欠电时，应马上关闭电源，进行充电。避免因电池放电时间过长而导致电池失效。2.3充电灯：充电过程中亮红色；充电完成后亮绿色。3 接线前必须保证待测线路已经停止运行。4 在需要测试的故障线路全长范围内，均不能挂接地线。5 使用前仪器必须可靠接地。

湖北地下电缆管线探测仪发射频率的选择：?对于一般电缆的探测，除非采用相间接法，均使用开机默认的1280Hz频率。其频率较低，传播距离长，且不容易感应到其他管线上；再者接收机对1280Hz信号的接收效果要强于640Hz，抗干扰能力较强，较易分辨。?对于长距离电缆（长于2-3km），如果使用1280Hz信号，在较长距离处会有较大衰减，信号不易接收，相位也会发生偏移。故探测长距离电缆使用640Hz发射信号。?640Hz和1280Hz为复合频率信号，接收机能够进行跟踪正误提示。?使用相间接法时，应优先采用高频（10kHz、33kHz或83kHz）。二、运行电缆的信号发射方法1、卡钳耦合法：这是一种探测运行电缆较理想的方法，不需要电缆作任何改动即可测试，并且操作远离高压，非常，电缆全长上都有信号，没有距离限制。电缆护层两端必须良好接地，否则耦合电流随接地电阻的增大而减小。两端未接地，或电缆护层中间断开，不能使用卡钳耦合法。（1）卡住电缆本体图3-2-1 运行电缆卡钳耦合法1（卡电缆本体）如上图所示，本方法适用于普通三相统包运行电缆的探测。发射机输出接卡钳，将卡钳卡住电缆本体（注意不能卡接地线以上部分），卡钳等效为变压器的初级，电缆金属护套－大地回路等效为变压器的次级（单匝），次级耦合电流的大小与回路电阻（主要是两端的接地电阻）密切相关，电阻越小，电流越大。 电缆通过卡钳耦合得到的电流较小，为加强探测效果，应选择较大输出水平。 （2）卡住电缆护套接地线图3-2-2 运行电缆卡钳耦合法2（卡电缆接地线）如上图所示，本方法适用于超高压单芯运行电缆的探测。由于单芯电缆芯线流过的工频电流很强，而且没有三芯统包电缆的三相抵消效果（对外表现为相对很小的零序电流），如果将卡钳卡住电缆本体，则很容易造成卡钳的磁饱和，无法发出信号，此时应将卡钳卡住其护层接地线。由于长距离超高压单芯电缆的护层会每隔一定距离地线交叉互连，故信号会在交叉互连点从一相的护层流到另一相的护层，在跟踪时注意区分。对于三芯统包电缆，如果受现场条件限制，卡电缆本体有困难，也可以采用卡电缆接地线的方法，但应尽量不采用，在某些特殊情况下，可能会造成信号特征（包括幅值和相位）出现不可预料的变化。

架空线路接地故障定位仪发货及时

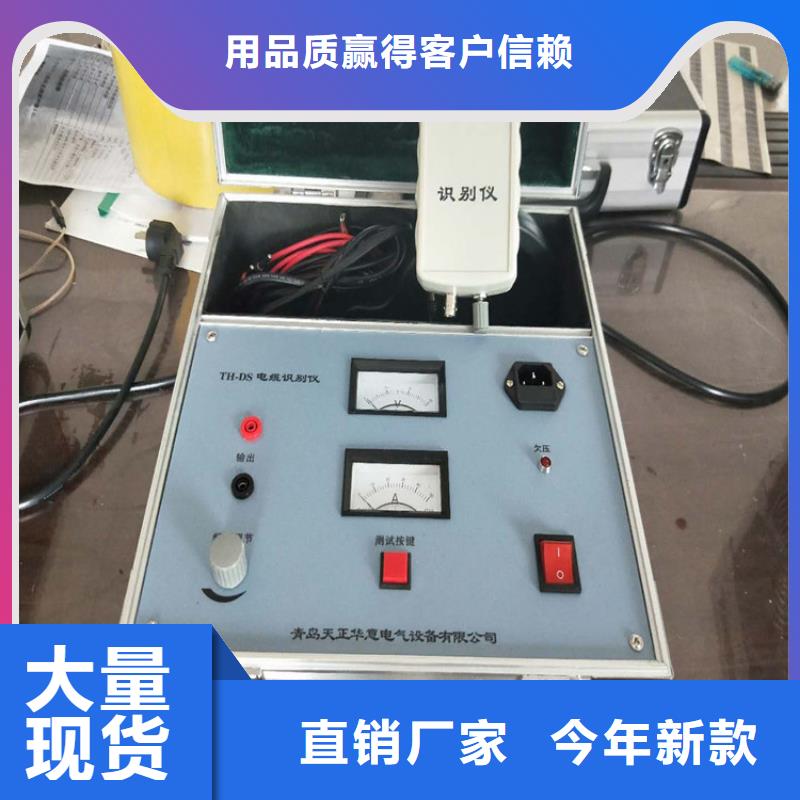

湖北地下电缆管线探测仪识别步骤1、确认发射机工作正常：请严格按照发射机说明书中的要求进行检查。2、近端识别确认：在发射机一端用柔性线圈卡住电缆有铠装或铜屏蔽的部位（如果有困难，就卡住发射机的红色连接线）；柔性线圈接口上的箭头指向电缆远端；调节增益，让彩色电子表盘指示8或9，绿色光栅顺时针动态指示。屏幕下方显示“电缆识别成功”，并伴有“嘀”提示音。注意：这一步可以确认采用多大的增益合适，发射机输出信号强，接收机所用的增益就小。增益调节：按左右箭头键分别用来减小或增大增益，1-5级，第5级强，按动左右箭头键时，接收机内的信号增益会随之改变，液晶上的光标也会移动到相应的增益大小数字上。3）目标识别：在需要识别的地方，让柔性钳上的箭头指向远端，用柔性线圈依次卡住每一根电缆，观察液晶，等待显示测量结果。当绿色光栅顺时针动态指示，下方显示“电缆识别成功”，并伴有“嘀”提示音时，证明这条电缆就是目标电缆；当红橙色光栅逆时针动态指示，下方显示“非目标电缆”，或者没有光栅指示，下方显示“无识别信号”，没有“嘀”提示音，则证明是其他电缆。“嘀”提示音响起间隔为2秒和1秒。电压测量1、将红色鳄鱼夹线接入接收机对应的红色U端口，黑色鳄鱼夹线接入对应的黑色COM端口。2、红色线连接电缆线芯，黑色线连接系统地。如果线缆带有电压，则液晶显示当前交流电压值；如果没有交流电压，则显示0V。注意：对地测试电压，请小心触电或引起其他设备漏电跳闸。该电压测量可当一般的交流电压测量使用，请确认被测电压不超过600V。
