湖北电容电流测试仪测量原理电容电流测试仪是从PT 开口三角侧来测量系统的电容电流的。其测量原理如图1所示。图1 测量原理图在图1中，从PT二次开口三角处注入不同频率的电流信号（频率非50Hz，目的是为了工频信号的干扰），在PT高压侧A、B、C三相感应出3个电流方向相同的电流信号，此电流为零序电流，因此它在电源和负荷侧均不能流通，只能通过PT和对地电容形成回路，所以图1又可简化为图2。图2 简化物理模型根据图2的物理模型就可建立相应的数学模型，通过检测测量信号就可以测量出三相对地电容值3C0，再根据公式I=3ωCOUφ（Uφ为被测系统的相电压）计算出系统的电容电流。3 功能及特点3.1 测量范围更宽，测试速度更快。3.2 支持3PT连接方式、两种4PT连接方式、1PT连接方式现场电容电流测量。3.3 工业级彩色液晶显示屏，分辨率320×240点阵，强光下可读。3.4 人机交互界面更加友好：(1)对于一些重要的操作及参数设置，显示其提示信息和帮助说明。(2)测量结果及相关参数显示和打印更加详细，便于用户日后分析。(3)选择PT连接方式时，可显示各种PT连接方式下的接线原理图，便于用户判别现场PT连接方式及测试线连接位置。(4)屏幕顶部状态栏实时显示优盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。3.5 实时测量和显示零序3U0电压值，便于用户判断系统工作状态；并且，在测量工程中如果发现零序3U0电压过高，可自动停止测量过程。3.6 具备多重零序3U0过压保护电路，测试仪输出端可耐受AC100V 50HZ电压而不损坏。3.7 内置全数字变频逆变电源，具有输出频率准确、输出电流可调、输出效率高、发热量小、体积小、重量轻、长时间工作稳定等特点。3.8 具备输出短路保护功能。3.9 具备实时时钟，可实时显示当前时间和日期；测量结果包括测量日期及时间。3.10 测量数据存储方式分为本机存储和优盘存储，其中本机存储可存储测量数据150条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。3.11 热敏打印机打印功能，快速、无声。3.12 体积小、重量轻，方便携带使用。4 技术指标4.1 电容电流测量4.1.1 测量范围：0.3μF～200μF 1A～400A4.1.2 准确度： ±(读数×5%+2字)4.1.3 分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）4.1.4 电压等级：0.1KV～99.9KV连续可调4.2 零序3U0电压测量4.2.1 测量范围：1V～100V AC 50HZ4.2.2 准确度： ±(读数×1%+10字)4.2.3 分辨率： 1～9.999（0.001） 10～99.99（0.01）4.3 使用条件及外形4.3.1 工作电源：AC100-240VAC 0.8A 50/60Hz4.3.2 仪器重量：4.5Kg4.3.3 仪器体积：320mm(长)×270mm(宽)×150mm(高)4.3.4 使用温度：-10℃～50℃4.3.5 相对湿度：＜90%，不结露

湖北电容测试仪怎样使用
湖北电容电流测试仪从变压器中性点测量配网电容电流的方法1、测量方法说明及测量特点变压器中性点异频信号注入法与补偿电容器组中性点异频信号注入法类似，具备补偿电容组中性点异频信号注入法的所有特点。注：变压器中性点异频信号注入法，需要一个外置单相电磁式电压互感器，为了提高测量精度，可选用精度较高的电压互感器，电压互感器变比为（UL电压互感器额定高压）；测试仪的参数设置中“PT方式”应选择“1PT”。2、测量原理变压器中性点异频信号注入法测量原理如见图5。图5变压器中性点异频信号注入法原理图图5中：PT：外接单相电磁式电压互感器Tr：变压器35kV侧绕组，或是10kV系统的接地变，O为变压器中性点Ca、Cb、Cc：系统三相对地电容AX、ax： PT的一、二次绕组，电压互感器变比为（UL电压互感器额定高压）3、测量步骤1 查看不接地系统的接线方式和运行方式，系统所有线路均已投入。2 现场已配置消弧线圈的，根据接线方式和运行方式，退出与被测系统有电气联系的所有消弧线圈。3 外置单相电压互感器置于绝缘垫上，高压尾端、低压尾端和外壳分别一点接地。4 将电容电流测试仪的电流输出端与单相电压互感器二次绕组相连。仪器置于绝缘垫上，且与互感器的距离不小于2m（10kV）和3m（35kV），电容电流测试仪外壳应可靠接地。5将单根耐压电缆一端与外置的单相电压互感器高压端相连。在变压器中性点隔离开关处，利用绝缘操作杆将电缆的另一端与该变压器中性点相连。无中性点隔离开关的变压器可在其它操作方便处将电缆与中性点相连。连接部位需可靠接触。6 单相电压互感器周围设置围栏，围栏与互感器的距离不小于0.7m（10kV）、1m（35kV），向外悬挂“止步、高压危险”标示牌。7 测试人员位于绝缘垫上开始测试。

<湖北>天正华意电气设备有限公司 湖北电容测试仪怎样使用

湖北电容测试仪怎样使用
湖北电容电流测试仪电容测量接线图在Y型电容测量的基础上，将黑色测试线（N线）卡在电容器中性点处。5.5 电感测量图6-1 电感全自动测量接线图 图6-2 电感手动测量接线图当电感N相连接在一起时，按照图6-1接线，采用自动测量；当电感N相独立时，按照图6-2接线，采用手动测量，并依次切换至NB、NC处。5.6 参数测量图7 参数测量接线示意图电源采用A、N相输出，电流卡钳根据需要选择性接入。6.操作说明按开关键开机，进入测试主界面，根据需要选择对应的测量模式，测量模式包括：并联电容测量、△型电容测量、Y型电容测量、YN型电容测量、电感测量及参数测量。图8 操作模式选择界面操作主界面下点击时间可修改系统时钟信息6.1 并联电容测量操作说明图9 并联电容启动总电流、总相位、总阻抗、总电容为内部CT与采样电压的测量值及计算值；支电流、支相位、支电容为外部电流钳与采样电压的测量值及计算值；并联电容测量时电流钳方向自动校正，正向、反向对测量结果无影响；按照帮助—接线示意要求，连接好测试线，系统自动测试，测试过程为：1 设置组别及相别；2 系统以A、N相输出，预检电容器组的并联电容值；2 根据预检值，实际加压，内部电流互感器测量流过整个并联电容器的电流，外部互感器测量流过单只电容器的电流；3 待支电容（红色字体部分）数值稳定后按对应编号键暂存电容测试结果；4 如果需要停电更换外部电流钳位置，请按暂停键，待更换完成后按继续键，否则直接更换，重复3步骤；

<湖北>天正华意电气设备有限公司 湖北电容测试仪怎样使用

湖北电容测试仪怎样使用
湖北电容电流测试仪技术指标3.1 电容电流测量3.1.1 测量范围：0.3μF～200μF 1A～400A3.1.2 准确度： ±(读数×5%+2字)3.1.3 分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）3.1.4 电压等级：0.1KV～99.9KV连续可调3.2 零序3U0电压测量3.2.1 测量范围：1V～100V AC 50HZ3.2.2 准确度： ±(读数×1%+10字)3.2.3 分辨率： 1～9.999（0.001） 10～99.99（0.01）3.3 使用条件及外形3.3.1 工作电源：AC100-240VAC 0.8A 50/60Hz3.3.2 仪器重量：4.5Kg3.3.3 仪器体积：320mm(长)×270mm(宽)×150mm(高)3.3.4 使用温度：-10℃～50℃3.3.5 相对湿度：＜90%，不结露4 面板及各部件功能介绍图14.1 电流输出：接测试线一端的弹棒，测试线另一端接PT二次侧。4.2 保险管： 电流输出保险管，串联在测试回路中，熔断电流2A。4.3 显示屏： 工业级320×240点阵彩色液晶屏，带LED背光，显示操作菜单和测试结果。4.4 按键： 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。4.5 优盘接口：外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘。在存储过程中，严禁拨出优盘。4.6 打印机： 打印测试结果。4.7 接地端子：仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须干净。4.8 电源开关：整机电源开关。4.9 电源输入：交流AC220V电源输入。

<湖北>天正华意电气设备有限公司 湖北电容测试仪怎样使用

湖北电容测试仪怎样使用

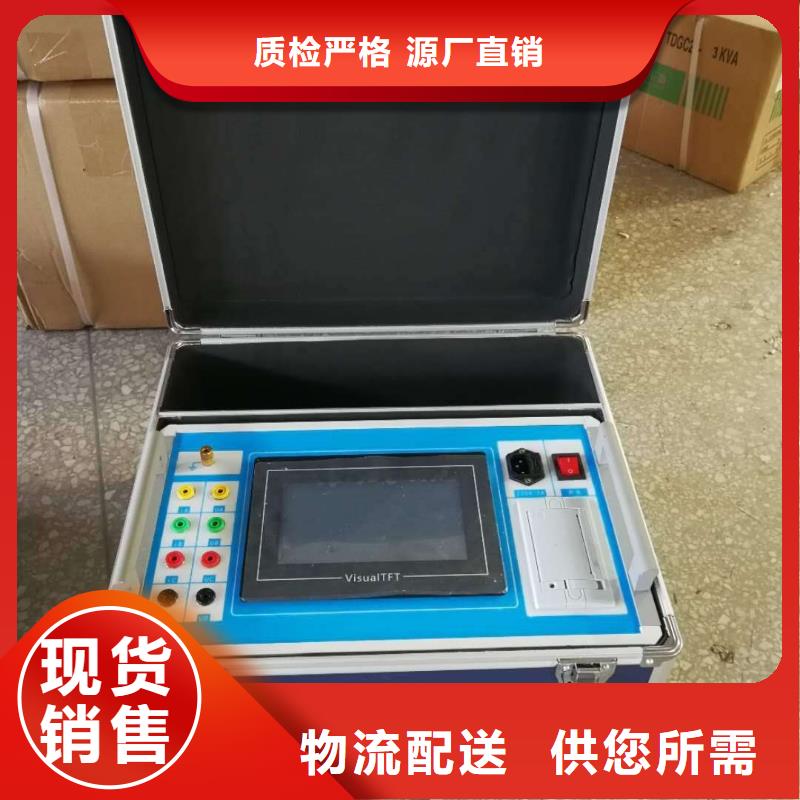

湖北电容电流测试仪使用条件环境温度 -10℃～50℃环境湿度 ≤85%RH工作电源 AC220V±10%电源频率 50±1Hz仪器功率 200W五、面板介绍图1Ua、Uo：测试线电源电压输出端；ua、 uo :测试线采样电压引入端；电流输入：电流钳接线引入端；电源开关：接通和断开交流电源；：仪器接地端子液 晶 屏：显示操作提示及测量数据键 盘：仪器各种功能的操作打 印 机：打印各种测量数据六、操作说明当仪器按要求接好测试线及电源线后，打开电源开关，液晶显示开机界面，如下图所示：图2延时两三秒钟后液晶显示主菜单，如下图所示：图3如果需要电容测试，在主菜单画面下，按↑ ↓键，选择 电容测试 后，按 确认 键，进入电容测量设定画面，如下图所示：图4在电容测量界面，按↑ ↓键选择被测电容类型，按 确认 键进入如下显示界面（选择单相电容）：图5经过几秒钟时间，显示测试结果如下图所示：图6如果要打印数据，请按打印键，存储数据请按F1键，如果还需测量同相电压下的其他单相电容，可按返回键返回电容测试界面，将电流钳夹到被测电容上，按确认键重新测量。在电容测量界面，如果要测试三相电容，请按↑ ↓键选择被测三相电容类型，此时屏幕会根据三相类型显示当前需要测试哪一相，请根据所选择的相接线，比如如果选择三相△型电容测试，屏幕首先显示的界面
