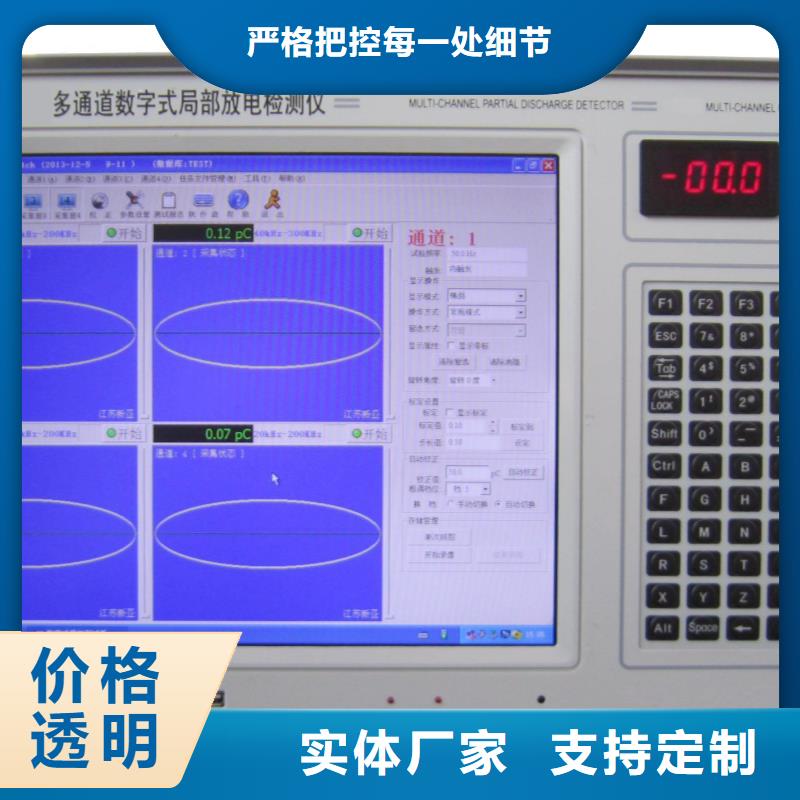

呼伦贝尔工频高压局放试验装置 概述TH-2020智能局部放电检测仪是我公司推向市场的新一代数字智能仪器，该仪器在原有产品TH-2002、TH-2006局放仪的基础上采用嵌入式ARM系统作为中央处理单元，控制12位分辨率的高速模数转换芯片进行数据采集，将采集到的数据存放在双端口RAM中。实现从模拟到数字的跨越。使用26万色高分辨率-LCD数字液晶显示模组实时显示放电脉冲波形，配备VGA接口，可外接显示器。与传统的模拟式示波管显示局部放电检测仪相比有以下特点：1.彩色显示器，双色显示波形，更清晰直观；2.可锁定波形，更方便仔细查看放电波形细节；3.自动测量并显示试验电源时基频率，无需手动切换；4.配备VGA接口，可外接大尺寸显示器；5.与示波管相比寿命更长。6.具有波形锁定、打印试验报告功能本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。本仪器是电力部门、制造厂家和科研单位等广泛使用的局部放电测试仪器。

呼伦贝尔工频高压局放试验装置 近几年随着国民经济的发展，停电越来越难随着状态检修的推广带电测试越来越重要超声波探伤仪已成为电网运行的重要保障手段。运行中的电力设备局部放电的监测是状态检修的重要组成部分。电力设备局部放电发生时，产生声光电热磁等物理现象。其中声为超声波，超声波是20kHz以上的声波，人耳听不到，它以声源为中心，以球面波的形式向周围传播。超声波为机械波，不受电磁环境的影响。用接收超声波信号来判断局放存在及定位的方法，比红外摄像仪、紫外摄像仪更易优先发现局放故障，因为局放发生时往往先有振动产生超声后才有热光磁等物理信号。我公司集中科研力量，在广采众长，降低用户购买成本的原则指导下，研发出了手持式超声波局部放电巡检定位仪装置，填补了国内空白，适合在我国电力、铁路、石化行业推广，是状态检修的好帮手。

呼伦贝尔工频高压局放试验装置 局部放电测试电路的三种基本接法及优缺点。并联法）串联法 平衡法（1）标准试验电路，又称并联法。适合于必须接地的试品。其缺点是高压引线对地杂散电容并联在 CX上，会降低测试灵敏度。（2）接法的串联法，其要求试品低压端对地浮置。其优点是变压器入口电容、高压线对地杂散电容与耦合电容CK并联，有利于提高试验灵敏度。缺点是试样损坏时会损坏输入单元。（3）平衡法试验电路：要求两个试品相接近，至少电容量为同一数量级其优点是外干扰强烈的情况下，可取得较好抑制干扰的效果，并可变压器杂散电容的影响，而且可做大电容试验。缺点是须要两个相似的试品，且当产生放电时，需设法判别是哪个试品放电。值得提出的是：由于现场试验条件的限制（找到两个相似的试品且要保证一个试品无放电不太容易），所以在现场平衡法比较难实现，另外，由于采用串联法时，如果试品击穿，将会对设备造成比较大的损害，所以出于对设备保护的想法，在现场试验时一般采用并联法。

呼伦贝尔工频高压局放试验装置校正脉冲发生器 用途与适用范围JZF—10校正脉冲发生器是一个小型的价廉的电池供电的局部放电校正器，它体积小，重量轻，便于携带，同步方便，适合作为大量的现场测试和工厂产品测试的校正脉冲发生器。它可以以三种放电量的注入范围向试品两端注入频率为1.2KHz左右的校正脉冲。适合于国际电工委员会IEC—270所的任何一种试验电路2、主要规格及技术参数输出电荷量档位：5 PC、10 PC、20 PC 、50PC极性：正负交替重复频率：1.2KHz频率变化范围： ＞±100Hz脉冲上升沿时间：　100us注入电容：10PF 　电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50PC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V（三）、输入单元使用说明1、概述：输入单元是将放电试验回路中的放电信息检测出来的重要单元，亦称为检测阻抗，本输入单元能符合IEC270所的几种局部放电的检测方法（并联法、串联法、平衡法等）。本输入单元采用高频变压器的双调谐式输入回路，初次级均为LCR回路，其初级电感量在局放仪的放大器频带内与试验电路的等效电容相调谐。2、检测灵敏度及输入单元允许电流值：参照JF-2007多通道局部放电检测仪3、检测阻抗的选择：适当的选择输入单元可获得较佳的检测灵敏度，检测阻抗的选择原则是保证LCR检测回路的谐振频率F。落在所选择的放大器频带内。简单粗略的选择方法是：从输入单元初级电感两端上向主回路看过去所具有的电容量（通常为试品电容与耦合电容的串联值即试品电容与耦合电容的积除以它们的和），使其落在输入单元铭牌上所标调谐电容范围的中间值附近，这样选出的输入单元就是合适的输入单元。所谓调谐电容中间值是指两端电容值乘积的平方根，选择接近这个值的输入单元可得到的灵敏度。

呼伦贝尔工频高压局放试验装置 结构说明本仪器为标准机箱结构，仪器分前面板及后面板两部分，各调节元件的位置及位置和功能见下图说明。1、4：长按改变门窗的位置2、3：长按改变门窗的宽度5：时钟设置按钮6：按9号键锁定后再按此键，即可打印试验报告7：分压比设置按钮8：门开关，重复按可选择左右门9：波形锁定按键10：椭圆旋转按钮11：显示方式按钮12：取消按钮A、B、C通道选择旋钮与后面板A、B、C测量通道相对应第五章 操作说明1、试验准备：将机器后面板的三个开关都置于“关”的状态（1）检查试验场地的接地情况，将本仪器后部的接地螺栓用粗铜线（用编制铜带）与试验场地的接地妥善相接，输入单元的接地短路片也要妥善接地。（2）根椐试品电容Ca，藕合电容Ck的大小，选取合适序号的输入单元（表一），表一中调谐电容量是指从输入单元初级绕组两端看到的电容（按Cx和Ck的串联值粗略估算）。输入单元应尽量靠近被测试品，输入单元插座经8米长电缆与后面板上输入插座相接。

呼伦贝尔工频高压局放试验装置 35kV电压等级电工产品工频无局放试验设备成套装置技术方案一、适用范围本设备主要用于部分35kV电压等级以下电力产品如电压电流互感器、电力变压器、高压开关柜、高压断路器、电缆附件、所有绝缘器具等高压试品进行工频倍频耐压、局部放电试验及其科学研究试验。二、使用条件海拔高度：≤1000m环境温度：-10℃～＋40℃相对湿度：＜90％（25℃时）使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％设有一可靠接地点，接地电阻≤0.5Ω、主要设备的技术参数（一）、YDTW-10/100工频无晕试验变压器额定容量：10kVA高压额定电压：100 kV低压额定电压：0.22kV高压额定电流：0.1A低压额定电流：45.5A测量绕组电压：100V相数：单相联结组：II0阻抗电压：≤10％输出波形畸变率：≤3％工频耐压水平：110kV/1min局部放电量：额定电压下≤5PC80％额定电压下≤3PC允许运行时间：额定电压、额定电流下运行1分钟；2/3额定电压、2/3额定电流下连续运行冷却方式：油浸自冷

呼伦贝尔工频高压局放试验装置 注意事项1．主回路电源容量应满足输出功率。2．在升压时，切要观察各表计是否正常情况下工作，严禁超负荷工作。3．所有接地为一点接地。4．设备严禁倾倒，缺油时严禁使用。5．外壳及铁外壳的高压套管，严禁碰撞、划伤。6．整体设备严禁在室内温度低于-5℃时存贮或使用。7．设备调换环境时，环境相对温差不得大于15℃。8．套管及外壳表面严禁覆水、冰、雪，室内设备严禁室外存贮使用。9．试验结束后，设备控制台钥匙应拨出保管。10．本套设备应有专人操作，专人保管。11．在使用本套设备前，必须认真阅读说明书，尤其是第6、7二项中所规定的必须严格遵守。八、日常维护及运输1．本套设备应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作，户外型应做好防雷工作。2．对长期放置不用的设备应定期检查设备所有紧固件及对绝缘套管及绝缘筒表面有清理工作。3．运输时设备应包装好且用钢丝绳紧固牢，此时应注意变压器的装车，防止运输时，起步与刹车引起内部构件串动、松动、变形（方向根据提供的总装配图来定），绕组元件的轴向方向垂直于运输工具的行走方向。4.设备发生故障，用户无法修理时，应及时通知供应商派人维修。下例图与产品以实物为准。

呼伦贝尔工频高压局放试验装置 耦合电容器型号：OWF -400/300额定频率：50Hz标称电容量：400PF额定电压：300kV工频耐压水平：330kV/1min局部放电量：额定电压下＜10PC 80％额定电压下≤5PC允许运行时间：同变压器结构形式：油浸移动式，由顶罩、高压臂、低压臂和底座组成，可作为耦合电容器进行局部放电测量。4、G300-0.5工频保护电阻型号：GR300-0.5额定频率：50Hz额定电压：300kV标称电阻：5kΩ局部放电量：额定电压下＜10PC 80％额定电压下≤5PC允许运行时间：同变压器结构形式：采用镍鉻丝缠绕在环氧管上，两端用连接管与变压器、分压器相连。5、KZT-9901工频控制台型号 操作装置功能：1)设有过电压、过电流等多种保护2)设有测量绕组电压表，电容分压器测量电压表（数字式三位半），变压器一次绕组电流表、电压表、二次绕组电流表等；3)采用电机驱动调压器调压，并具有上下保护和零压分闸保护功能；4)设有声光警告5)设有零压合闸、试品击穿自动回零功能6)设有耐压计时元件，到耐压时间时调压器将自动降至零位7)电源为220V控制6、电源滤波器型号：LB-150/0.38额定电压：0.38kV额定容量：150kVA衰减特性：10KHz－100KHz 衰减≥50dB100KHz－300KHz 衰减≥60dB局部放电水平： 额定电压下 Q≤ 3PC干式自然冷却结构7、JFD-2006数字式局部放电检测仪（集成在控制台内）系统主要性能技术指标可测试品的电容量范围6PF~250μF检测灵敏度允许电流

呼伦贝尔工频高压局放试验装置 耦合电容器型号：OWF -400/300额定频率：50Hz标称电容量：400PF额定电压：300kV工频耐压水平：330kV/1min局部放电量：额定电压下＜10PC 80％额定电压下≤5PC允许运行时间：同变压器结构形式：油浸移动式，由顶罩、高压臂、低压臂和底座组成，可作为耦合电容器进行局部放电测量。4、G300-0.5工频保护电阻型号：GR300-0.5额定频率：50Hz额定电压：300kV标称电阻：5kΩ局部放电量：额定电压下＜10PC 80％额定电压下≤5PC允许运行时间：同变压器结构形式：采用镍鉻丝缠绕在环氧管上，两端用连接管与变压器、分压器相连。5、KZT-9901工频控制台型号 操作装置功能：1)设有过电压、过电流等多种保护2)设有测量绕组电压表，电容分压器测量电压表（数字式三位半），变压器一次绕组电流表、电压表、二次绕组电流表等；3)采用电机驱动调压器调压，并具有上下保护和零压分闸保护功能；4)设有声光警告5)设有零压合闸、试品击穿自动回零功能6)设有耐压计时元件，到耐压时间时调压器将自动降至零位7)电源为220V控制6、电源滤波器型号：LB-150/0.38额定电压：0.38kV额定容量：150kVA衰减特性：10KHz－100KHz 衰减≥50dB100KHz－300KHz 衰减≥60dB局部放电水平： 额定电压下 Q≤ 3PC干式自然冷却结构7、JFD-2006数字式局部放电检测仪（集成在控制台内）系统主要性能技术指标可测试品的电容量范围6PF~250μF检测灵敏度允许电流

呼伦贝尔工频高压局放试验装置 35kV电压等级电工产品工频无局放试验设备成套装置技术方案一、适用范围本设备主要用于部分35kV电压等级以下电力产品如电压电流互感器、电力变压器、高压开关柜、高压断路器、电缆附件、所有绝缘器具等高压试品进行工频倍频耐压、局部放电试验及其科学研究试验。二、使用条件海拔高度：≤1000m环境温度：-10℃～＋40℃相对湿度：＜90％（25℃时）使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％设有一可靠接地点，接地电阻≤0.5Ω、主要设备的技术参数（一）、YDTW-10/100工频无晕试验变压器额定容量：10kVA高压额定电压：100 kV低压额定电压：0.22kV高压额定电流：0.1A低压额定电流：45.5A测量绕组电压：100V相数：单相联结组：II0阻抗电压：≤10％输出波形畸变率：≤3％工频耐压水平：110kV/1min局部放电量：额定电压下≤5PC80％额定电压下≤3PC允许运行时间：额定电压、额定电流下运行1分钟；2/3额定电压、2/3额定电流下连续运行冷却方式：油浸自冷

呼伦贝尔工频高压局放试验装置 局放理论概述在开始我们的实验以前，我们首先应该对局部放电有个初步的了解，为什么要测量局部放电？局部放电有什么危害？怎样准确测量局部放电？有了上述理论基础可以帮助我们理解测量过程中的正确操作。一、局部放电的定义及产生原因在电场作用下，绝缘系统中只有部分区域发生放电，但尚未击穿，（即在施加电压的导体之间没有击穿）。这种现象称之为局部放电。局部放电可能发生在导体边上，也可能发生在绝缘体的表面上和内部，发生在表面的称为表面局部放电。发生在内部的称为内部局部放电。而对于被气体包围的导体附近发生的局部放电，称之为电晕。由此 总结一下局部放电的定义，指部分的桥接导体间绝缘的一种电气放电，局部放电产生原因主要有以下几种
