焦作二次压降负载测试仪液晶界面主机液晶显示界面共十一屏，包括主菜单和十个功能界面，下面分别加以详细介绍。1．主菜单屏开机进入主菜单，主菜单图四所示：图三 主菜单主菜单共有十个可选项，分别为：参数设置、三线自校、三线压降、四线自校、四线压降、三线PT负荷、四线PT负荷、单相CT负荷、历史数据、频谱分析。当光标指向哪一个功能选项时，哪个选项的文字就变为反白显示，屏幕下面的蓝条会出现此选项的相关功能说明。图三界面中选中项为‘参数设置’功能，按上下键可改变光标指向的选项。此时，按键进入选中的功能显示屏。屏幕右上角显示系统时间和此产品的编号及生产日期，右下角显示电池电量。2．参数设置屏参数设置屏共有五项参数可设：试品编号、当前温度、当前湿度、设置日期、设置时间。试品编号，被测装置的编号，在查阅历史记录的时候可作为区别；选中需要设置的参数项，按键进入设置状态，输入完毕后，按键完成设置。如：当前时间为2012年12月9日10时5分20秒，则选择‘设置日期’、按键、输入、按键，再选择‘设置时间’、按键、输入100520、按键确认完成时间设置。3．三线自校屏三线自校功能是在进行三相三线压降测试前进行的精度自动校准功能，用来提高测试时的精度。在选中‘三线自校’功能后，按键进入‘三线压降自校’屏，开始自校计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图四所示），计够60次后测试完毕，显示自校测试结果（如图五所示）。

焦作二次压降负载测试仪所示为四线PT负荷测试判别结果，包括：PT侧A相电压， B相电压，C相电压， A相电流，B相电流，C相电流，A相力率，B相力率，C相力率，A相相角，B相相角，C相相角；A相电导，B相电导，C相电导；A相电纳，B相电纳，C相电纳；A相负荷，B相负荷，C相负荷。9．单相CT负荷屏在选中主菜单‘单相CT负荷测试’功能后，按键进入‘单相CT负荷’屏，同时进入测试过程，测试计数开始计数，计够60次后测试完毕，显示测试结果，如（图十六所示）。图十六 单相CT负荷测试图十六所示为单相CT负荷测试屏测试判别结果，包括：CT端口电压、电流、功率因数、电阻、电抗、负荷。并提示可选择相应的保存、打印功能进行数据保存或打印测试结果。10．历史记录屏查询历史记录用，可存储200条历史记录，如图十七。图十七 历史记录11．频谱分析屏测试谐波含量，可测32次谐波。按↑、↓键翻页，按←、→键切换通道分别查看Ua、Ub、Uc、Ia、Ib、Ic谐波情况。

<焦作>天正华意电气设备有限公司 焦作电压法互感器综合测试仪随时发货

焦作二次压降负载测试仪液晶界面主机液晶显示界面共十一屏，包括主菜单和十个功能界面，下面分别加以详细介绍。1．主菜单屏开机进入主菜单，主菜单图四所示：图三 主菜单主菜单共有十个可选项，分别为：参数设置、三线自校、三线压降、四线自校、四线压降、三线PT负荷、四线PT负荷、单相CT负荷、历史数据、频谱分析。当光标指向哪一个功能选项时，哪个选项的文字就变为反白显示，屏幕下面的蓝条会出现此选项的相关功能说明。图三界面中选中项为‘参数设置’功能，按上下键可改变光标指向的选项。此时，按键进入选中的功能显示屏。屏幕右上角显示系统时间和此产品的编号及生产日期，右下角显示电池电量。2．参数设置屏参数设置屏共有五项参数可设：试品编号、当前温度、当前湿度、设置日期、设置时间。试品编号，被测装置的编号，在查阅历史记录的时候可作为区别；选中需要设置的参数项，按键进入设置状态，输入完毕后，按键完成设置。如：当前时间为2012年12月9日10时5分20秒，则选择‘设置日期’、按键、输入、按键，再选择‘设置时间’、按键、输入100520、按键确认完成时间设置。3．三线自校屏三线自校功能是在进行三相三线压降测试前进行的精度自动校准功能，用来提高测试时的精度。在选中‘三线自校’功能后，按键进入‘三线压降自校’屏，开始自校计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图四所示），计够60次后测试完毕，显示自校测试结果（如图五所示）。

<焦作>天正华意电气设备有限公司 焦作电压法互感器综合测试仪随时发货

焦作二次压降负载测试仪操作说明开始测试功能按下F1键开始测试，测试结果显示在页面上，其中I％表示 实际电流与额定二次电流的比值。保存数据功能按下F3键，将当前测量结果以及当前测量环境参数保存到内部存储器中。返回到测试环境参数界面按下F4键，界面返回到“CT负荷测试参数设置”界面。切换到主界面按下MENU键，仪表切换到主界面。九、三相伏安测量1、功能说明该功能用来测量三相电压、三相电流的基本参数。具体参数有三相电压有效值、三相电流有效值、频率和三相电压间、电流间、电压与电流间的相位、功率因数。界面如下图所示：图3注意：此处的频率显示的是I相电压的频率，要测量I相II相的频率，请使用“单路测量”功能。2、操作说明数据保持功能保持功能使屏幕上的参数测量值保持不变，便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。切换到主界面按下F1键，仪表切换到主界面。切换到真有效值测量状态按下F3键，仪表切换到真有效值状态，默认情况下，界面上显示的电压，电流幅值是基波幅值，而切换到真有效值测量状态，则界面上显示的电压，电流幅值是真有效值。切换到矢量图界面按下F4键，仪表切换到矢量图页面。十、矢量图测量1、功能说明该功能用矢量（相量）图的方式显示三相电压，三相电流的幅值和相位

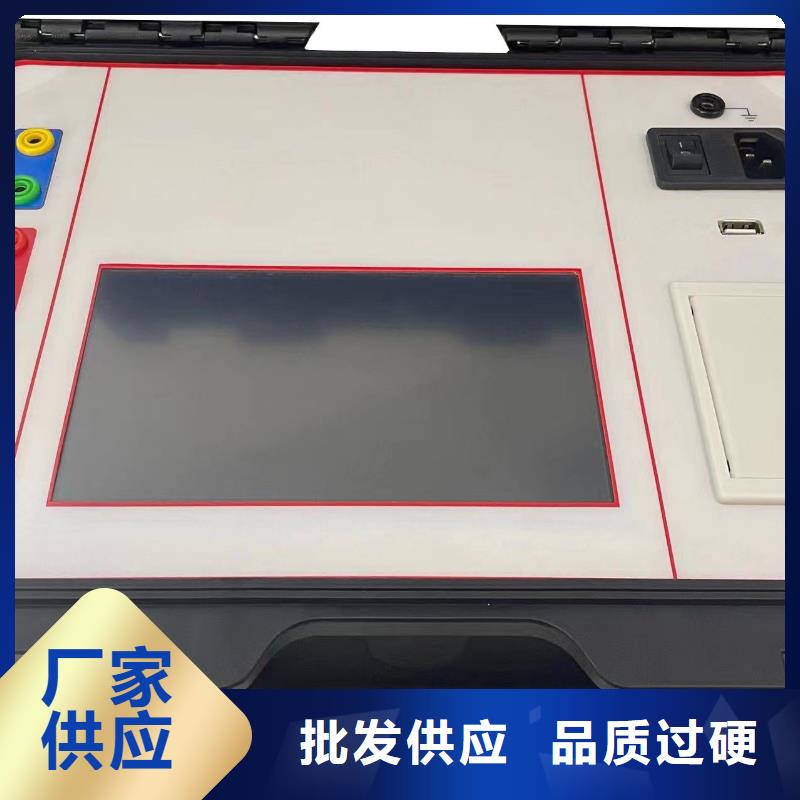

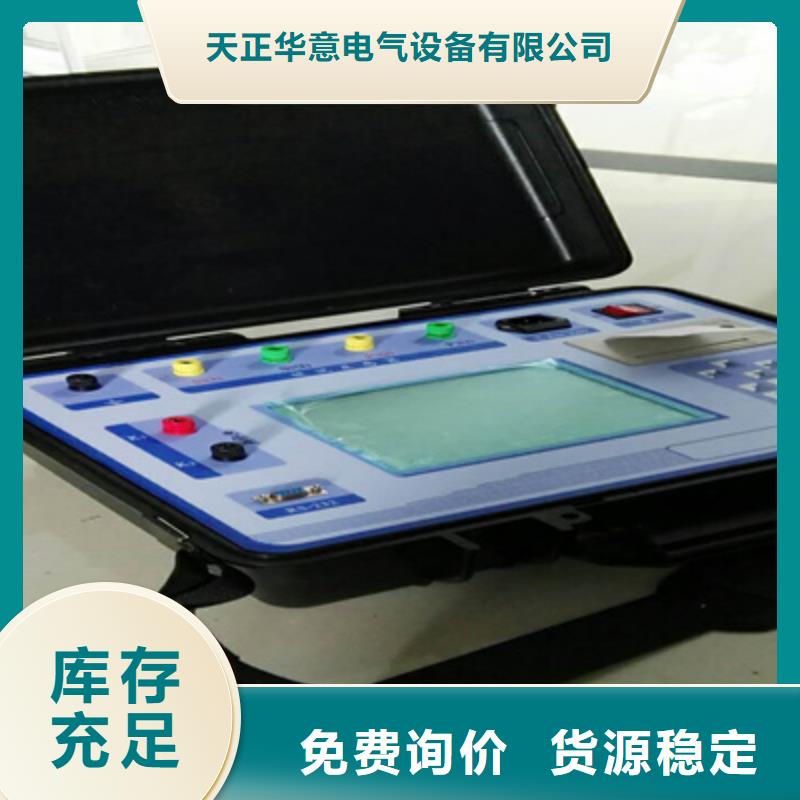

焦作二次压降负载测试仪二、技术指标1、使用环境（1）环境温度：-10℃～ 40℃（2）相对湿度： ≤80％ 2、测量精度本仪器的测量精度为1级。 比差：Δf ＝±（1％×f＋1％×δ）±0.01（％）角差：Δδ＝±(1％×δ＋1％×f) ±1（分）电导：G＝± (1％×G＋1％×δ±0.01) mS电纳：δ＝± (1％×δ＋1％×G±0.01)mS负荷：S＝± (1％×S±0.1)VA电阻：R＝± (1％×R＋1％×X±0.1)Ω电抗：X＝± (1％×X＋1％×R±0.1)Ω3、充电电源：交流176V~264V，频率45-55Hz4、仪器的测量范围和分辨率测试项目 范围 小分辨率电压测量范围(V) 40～120.000 0.001电流测量范围(A) 0.005～6 0.0001比差值(％) -10.000～10.000 0.001角差值(ˊ) -600～600.00 0.01误差值(％) -10.000～10.000 0.001修约(％) -10.000～10.000 0.0015、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。6、电池工作时间：充满后工作时间大于6小时。7、体积：主机：32cm×24cm×13cm8、重量：主机：2.5Kg三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机箱内部，其箱体采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。

<焦作>天正华意电气设备有限公司 焦作电压法互感器综合测试仪随时发货

焦作二次压降负载测试仪如设置基准量角度为330°，则在向量图显示时会将基准量的角度调整显示为330°其余各量会根据同基准量之间的相位角进行相应的调整，保证各输入量之间的相位关系。增加此功能是为方便电能计量使用部门在三相三线制时的测量。根据相电压与线电压之间的关系，如假定UA 为0°，则UAB 应为330°。假设UA ＝ 200.0 ∠0°，UB ＝ 210.0 ∠240°，UC＝ 160.0 ∠120°，IA ＝ 5.0 ∠30°，IB ＝ 8.0 ∠270°，IC ＝ 6.0 ∠150°:角度正方向为:逆时针零序位置为:三点，基准量角度为:0°时，矢量图如下图所示:角度正方向为:顺时针零序位置为:三点，基准量角度为:0°时，矢量图如下图所示:角度正方向为:逆时针零序位置为:三点，基准量角度为:330°时，矢量图如下图所示:角度正方向为:逆时针零序位置为:十二点，基准量角度为:0°时，矢量图如下图所示: 角度正方向为:顺时针零序位置为:十二点，基准量角度为:0°时，矢量图如下图所示:十一、单路测量1、功能说明单路测量界面用大字体显示单路的电压，电流，相位，功率因数，功率，频率参数。大字体显示更清晰简洁，不同于三相伏安界面，本界面下的可以测量UAUBUC任一相的频率。界面如下图所示。2、操作说明数据保持功能保持功能使屏幕上的参数测量值，保持不变，便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。切换到矢量图界面按下F1键，仪表跳转到矢量图界面。切换通道按下F3键，实现A相/B相/C相 通道的切换。

<焦作>天正华意电气设备有限公司 焦作电压法互感器综合测试仪随时发货
<焦作>天正华意电气设备有限公司 焦作电压法互感器综合测试仪随时发货

焦作二次压降负载测试仪我公司二次压降及负荷测试仪具有下列功能⑴　可以实现三相三线，三相四线、单相全自动测量；⑵　使用工程塑料机箱，结识耐用，有效保障测试人员及系统；⑶　仪器具有量程自动切换功能，保证测试精度；⑷　采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；⑸ 测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。⑹采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示； 数据具备掉电存贮及浏览功能，能与计算机联机传送数据。⑺采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。⑻次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。⑼作时间可以长达24小时（长）。⑽附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。⑾仪器体积小，重量轻。⑿极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳⒀能存储480组测量数据，断电后能保持十年⒁ 中文界面大屏幕显示，带有RS-232通讯接口

焦作二次压降负载测试仪二次负荷测试仪简介电能计量装置存在的误差为电能计量综合误差，是由电能表的误差、电压互感器的合成误差、电流互感器的合成误差和电压互感器二次导线压降引起的计量误差所组成，可以用以下式子表示：ε＝εw＋εTA＋εTV＋εr式中 εw—电能表误差％εTA—电流互感器合成误差％εTV—电压互感器合成误差％εr—电压互感器二次导线压降引起的计量误差％在电厂及变电站电能计量回路中，室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离，一般在200～400 m左右，整个回路有接线端子排、开关、熔断器及导线，必然存在着接触电阻、导线电阻及分布参数，从而就存在着一定的回路阻抗，造成电压互感器与电能表间的二次回路上有电压降。电压互感器二次回路压降包括电缆、端子接触电阻、熔线、中间继电器接点、空气小开关等电压降之总和。电压互感器二次电压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。电网公司生产运营部的《电能计量装置现场检验作业指导书》明确规定要对电流互感器和电压互感器的实际二次负荷进行测量。电压互感器二次实际负荷：电压互感器在实际运行中，二次所接的测量仪器以及二次电缆间及其与地线间电容组成时总导纳。电流互感器二次实际负荷：电流互感器在实际运行中，二次所接测量仪器的阻抗、二次电缆和接点电阻的总有效阻抗。

<焦作>天正华意电气设备有限公司 焦作电压法互感器综合测试仪随时发货
焦作电压法互感器综合测试仪随时发货 <焦作>天正华意电气设备有限公司

焦作二次压降负载测试仪操作方式一、旋转鼠标使用方法旋转鼠标有三种操作状态：“左旋”，“右旋”，“按下”。使用鼠标的这三种操作可以方便的用来移动光标、输入数据和选定项目等。数据输入：将光标旋转移动到需要修改数据的选项上，按下鼠标即进入数据的修改区，左旋或右旋鼠标即可进行该数字位的增减设定。按下鼠标确认该位的修改结果，逐位修改完毕后，当光标增大为全光标后即完成了整个数据区的设置，此时旋转鼠标可将光标移到需要修改的地方，选择开始试验或返回。主菜单 （见图2）主菜单共有“CT”、“PT”2种选项，可以使用旋转鼠标进行选择和设置。参数设置：编号：(0000～9999)、上述设置项将在打印和保存时为索引信息方便用户查询。图2 ，主界面，接线图三、CT负荷试验1、参数设置在CT测试主界面中，选择进入“负荷”试验界面（如图4），设置二次侧额定电流： 1A或5A。2、试验测试仪的S1、S2为电压输出端，参照图3进行接线，将被测负荷（负载）接测试仪的S1、S2端，检查接线无误后，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存打印”及“返回”选项进行下一步操作。图4，CT负荷测试界面 ，PT负荷接线图四、PT负荷试验1、参数设置在PT测试主界面中，选择进入“负荷”试验界面（如图5），设定好额定二次电压值：100V、100/√3、100/3。2、试验测试仪的S1、S2为电压输出端，参照图3进行接线，将被测负荷（负载）接测试仪的S1、S2端，检查接线无误后，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存“打印”及“返回”选项进行下一步操作。五、数据查询在测试主界面中，选择进入“数据查询”试验界面（如图6），可以选择 “上页“下页返回”选项进行相应操作。图7为调出所保存的测试结果界面。 图6，数据查询界面 调出结果界面附录附录一、更换打印纸首先断开电源，按下打印机上的弹簧按钮，将打印机面板打开，取出卷轴，将新纸卷放进打印机，注意光面朝外（指甲轻划有黑色痕迹），抽出少许纸，按下面板。如果打印情况正常，但是纸上没有文字或曲线，说明纸装反了。售后服务承诺本产品一年保修，终身维护。

焦作二次压降负载测试仪退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符），与手机的输入模式相似，连续按下时可将要输入的字符在数字和字母之间切换。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。3、液晶界面液晶显示界面主要有十三屏，包括主菜单（开机即进入）、十二个功能界面，显示内容丰富。

<焦作>天正华意电气设备有限公司 焦作电压法互感器综合测试仪随时发货

焦作二次压降负载测试仪状态图标指示下图界面中上部共有两种状态图标，分别表示SD卡状态，以及电池电量状态。时间指示：图2中界面右上部为时间显示区域，表示当前的时间。功能键提示图2界面的底部是功能键提示区域，指示代表F1，F2，F3，F4这四个按键的功能，如果某个按键对应的区域为空，则表示，该按键在本界面不起作用。如本界面下，F1键表示返回主界面，F2键表示页面停止刷新，F3键表示当前处在基波幅值测量状态，F4键表示进入矢量图界面。显示操作区域上图界面的中部为显示操作区域，在该区域显示测量结果，更改参数设置等操作。状态图标说明SD卡状态说明：表示未检测到SD卡，表示检测到SD卡。 电池电量状态说明：，，，，分别表示电池电量由低到高。如果当前处在充电状态，则快速依次显示，，，。7、按键使用说明仪表共有11个按键，分别为F1，F2，F3，F4四个功能键， MENU键，ENTER键和↑，↓，←，→四个方向键，键电源开关键。下面分别说明：F1，F2，F3，F4功能键：四个功能键的定义在每个界面下可能不一样，具体的定义在液晶屏对应的区域有文字提示。MENU键：该键的功能是仪表返回“主菜单”界面。不论当前仪表处于何种状态，触发该键后仪表均会进入“主菜单”界面。用户可在该界面下重新选择需要的功能进行操作。ENTER键：该键的功能为确认输入或确认选项。该键的使用会在各功能使用说明中具体说明。↑，↓，←，→方向键：分别为上/下/左/右四个方向键，这些键用来改变选项，参数设置值和翻页等，这些键的使用请参考各功能使用说明中具体说明。键电源开关键：该键为仪表电源控制键。在关机状态下，用户长按大约3秒钟，仪表会上电开机。在开机状态下，用户长按该键大约3秒钟，仪表会断电关机。

<焦作>天正华意电气设备有限公司
焦作电压法互感器综合测试仪随时发货 <焦作>天正华意电气设备有限公司

焦作二次压降负载测试仪操作方式一、旋转鼠标使用方法旋转鼠标有三种操作状态：“左旋”，“右旋”，“按下”。使用鼠标的这三种操作可以方便的用来移动光标、输入数据和选定项目等。数据输入：将光标旋转移动到需要修改数据的选项上，按下鼠标即进入数据的修改区，左旋或右旋鼠标即可进行该数字位的增减设定。按下鼠标确认该位的修改结果，逐位修改完毕后，当光标增大为全光标后即完成了整个数据区的设置，此时旋转鼠标可将光标移到需要修改的地方，选择开始试验或返回。主菜单 （见图2）主菜单共有“CT”、“PT”2种选项，可以使用旋转鼠标进行选择和设置。参数设置：编号：(0000～9999)、上述设置项将在打印和保存时为索引信息方便用户查询。图2 ，主界面，接线图三、CT负荷试验1、参数设置在CT测试主界面中，选择进入“负荷”试验界面（如图4），设置二次侧额定电流： 1A或5A。2、试验测试仪的S1、S2为电压输出端，参照图3进行接线，将被测负荷（负载）接测试仪的S1、S2端，检查接线无误后，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存打印”及“返回”选项进行下一步操作。图4，CT负荷测试界面 ，PT负荷接线图四、PT负荷试验1、参数设置在PT测试主界面中，选择进入“负荷”试验界面（如图5），设定好额定二次电压值：100V、100/√3、100/3。2、试验测试仪的S1、S2为电压输出端，参照图3进行接线，将被测负荷（负载）接测试仪的S1、S2端，检查接线无误后，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存“打印”及“返回”选项进行下一步操作。五、数据查询在测试主界面中，选择进入“数据查询”试验界面（如图6），可以选择 “上页“下页返回”选项进行相应操作。图7为调出所保存的测试结果界面。 图6，数据查询界面 调出结果界面附录附录一、更换打印纸首先断开电源，按下打印机上的弹簧按钮，将打印机面板打开，取出卷轴，将新纸卷放进打印机，注意光面朝外（指甲轻划有黑色痕迹），抽出少许纸，按下面板。如果打印情况正常，但是纸上没有文字或曲线，说明纸装反了。售后服务承诺本产品一年保修，终身维护。

焦作二次压降负载测试仪主要由厂家设置一些初试出厂数据。第五章CT负荷测试说明5. 1接线图单相CT负荷测试接线图5. 2具体操作说明按接线图接线后，打开仪器仪器，显示主菜单按“确定”键进入主界面如图，按“上下”“确定”键选择到“CT负荷”如图输入各项参数（方法是按“上下”键移动到需要修改的地方，按“确定”键，然后按数字键输入即可）移动“上下”键到“开始测量”按“确定”键进入测量界面，如图如果需要存储，长按数字键“2”后，按“确定”键即可。—I：CT二次电流—R：CT二次负荷中的电阻分量—X：CT二次负荷中的电抗分量—COSφ：根据RX算出的功率因数—U：—Z：U/I —Sn：U＊I—φ：根据R X算出二次负荷电流电压之间的角度第六章 PT负荷测试说明6. 1接线图单相PT负荷测试接线图6. 2具体操作说明按接线图接线后，打开仪器，仪器显示主菜单图按“确定”键进入主界面如图按“上下”“确定”键选择到“PT负荷”如图，输入各项参数（方法是按“上下”键移动到需要修改的地方，按“确定”键，然后按数字键输入即可）移动“上下”键到“开始测量”按“确定”键进入测量界面，如图如需要存储，长按数字键“2”后，按“确定”键即可。—U：PT二次电压；—G：PT二次负荷中的电导分量；—B：PT二次负荷中的电纳分量；—φ：根据GB算出的角度；—I：－Y:I/U—Sn：U＊I第七章 检定方法7. 1CT负荷检定接线图检定时可以使用互感器整检台，选择阻抗测量回路即可，只需要TO TX短接后穿过钳表。KD接电压输入（使用PT侧黄色和黑色两根7. 2PT负荷检定接线图检定时可以使用互感器整检台，选择导纳测量回路即可。只需要KD短接后穿过钳表。AX接电压输入（使用PT侧黄色和黑色两根线）。
