吉林发电机特性综合测试仪通道率定是指设定采样通道实测信号值和真实物理量的对应关系，选择正确的信号通道类型（电压或电流）以及设定通道采样的档位，在软件主界面点击“通道率定”按钮出现图9所示界面。对于模拟信号采集通道CH1CH2CH3CH4…..CH12，可以选择通道信号类型，信号类型可以是电压或者电流，选定通道类型后仪器将采集点切换到对应的物理通道，如果选择电压信号则对应的电流通道信号将不会被采集，选择电流信号则对应的电压信号通道不会被采集。如果选定的信号为电压信号还需要选择信号的量程，仪器电压通道采集分为10V/200V/400V三档。注意：试验过程中一定要正确的选择信号的量程以免通道过电压选定模拟通道类型以后设定两个采集点和真实物理量的对应关系，一般情况下应尽量选择传感器的零点和满量程点，传感器都是线性变换，对于电压输出型传感器，如果传感器输出电压为V1时对应的物理量为R1，率定点2为10，100则试验过程中仪器会自动显示真实的导叶开度百分数值。用户也可以选择对指定的通道进行自动率定，选择自动率定后出现图10所示画面在此窗口点击启动后，仪器自动采集当前通道的电压值显示在通道数值项，用户只需要在待校验的率定点输入对应的物理量值即可，当两个率定点都获得数值后，当前通道校验完成。如果在点击启动前选择了交流有效值，则率定点的通道数值项将显示信号的交流有效值否则显示直流平均值。图10 自动率定界面注意： 当通道1选择档位为100mV，且通道1/7的档位置于10V时，仪器通道1的输入范围是-100mV~100mV，否则100mV档位电压选择失效，100mV档位电压选择仅在发电机短路试验，空载试验和励磁特性试验时有效，其他试验选择无效。当选择100mV档位时CH1通道运行输入的电压小于20V3.7 试验数据导出仪器所保存的所有试验数据文件和试验报告文件都可以通过移动存储设备（U盘或移动硬盘）导出.仪器中所有的试验文件都是围绕试验模板程序而组织的，所以如果要查看某个试验的存储文件，必须首先从试验选择主界面进入对应的试验模板程序，然后在试验模板主界面点击“读取：按钮则会出现如图11所示界面。

吉林发电机特性综合测试仪特性和技术参数1.2.1 软件功能与特点仪器具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等。其特性可概括如下：1 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作2 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作3 提供了频谱分析工具使用户可以方便的获取信号的频谱图形4 可以任意的选择信号作为X轴Y轴绘制信号的关系曲线5 提供了谐波分析工具，可以对采集的信号进行谐波分析，谐波次数为1024次6 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算7 计算选定通道信号的有效值，功率8 对选定的三相信号进行功率和对称性分析9 绘制选定信号的相量图10通过软件选择通道信号类型：直流瞬时值或者交流有效值11 内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数。12仪器能够自动生成WORD试验报告，Excel试验报告13 试验报告对曲线进行自动标识，使试验报告制作实现完全自动化14 所有采样通道的名称和单位都可以重新定义15 各种试验的试验环境设置和仪器设置自动保存16 自动计算各种试验模板的试验参数17 简单方便的通道滤定方式18 使用U盘或移动硬盘等存储设备方便的导出试验数据19 Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀20 采用防抖动处理，避免用户错误操作

吉林发电机特性综合测试仪可根据贵公司实际及要求更改一些内容1、标准参数设置与输入功能该设备软件系统可通过预先输入的质量部门提供的各种型号电机的合格范围参数，在自动测试过程中调入标准参数自动判断被试电机合格与否。型号相同、电压不同或极数不同的电机在参数数据库中均按不同型号对待，单独存储。诸如这种对应电机型号的电机参数，数据库中可存放上万条记录，完全可以容纳用户所有型号电机的参数。该界面还提供参数记录新建、删除、编辑、查找等功能。2、测试过程控制功能软件系统在接线完毕、按下启动按钮后，可以按照设定好的测试内容与线路对电机执行自动测试。测试项目合格时：继续下面的测试项目，如直流电阻项测试合格，则继续绝缘电阻测试。3、编号管理功能可以根据型号类型保存相应的电机编号，并在测试时自动递加。电机编号：在没有新的编号前，按电机型号顺序递加，例如：前天测试电机为90S2后，一台电机编号为050032，到昨天没有此型号电机，测试其它型号电机，到今天下午才测试此90S2电机，如果不输入新的编号，则测试台电机的编号应为050033，以此类推。4、测试结果的保存功能系统软件客队自动测试结果进行自动保存，还可对不合格电机的数据有选择的保存。4.1系统软件自动将测试结果进行保存，测试合格数据直接保存，不合格电机的数据有提示，保存或删除，以防人为因素造成的不合格。4.2 测试结果按型号、编号及日期进行分类保存。4.3 测试数据统计：按日、月或选定的时间段进行合格率统计，不合格数据分项目统计，电气数据分以下几种：4.3.1 直流电阻：超上限、超下限及三相不平。4.3.2 绝缘电阻：绝缘电阻下限。4.3.5 空载试验：电流超上限、下限及三相电流不平衡，空载损耗超上限及下限。4.3.6 工频耐压：泄漏电流超上限5、测试结果检索功能有相应的数据管理界面，可以通过时间、型号及编号等方式对数据进行检索。6、测试报告打印功能6.1如果无说明，按电机型号、日期及编号顺序形成固定表格形式，也可按型号、日期及选择编号形成表格

吉林发电机特性综合测试仪技术性能 1、12路信号的接入特性0∽150V交流电压 3 组 （定子二次电压）0∽750V交流电压3 组 励磁机定子二次电压）0∽10mA交流电流3 组（定子二次电流经钳式电流传感器）0∽±75mV直流电压2 组发电机转子电流）0∽±1000V直流电压1 组（发电机转子电压）2、精度：12路信号精度 0.5级 A/D采样12位，速率125kHz3、响应时间：≤20ms4、2个USB接口：数据导出使用5、启动方式：手动；自动6、电源：AC220±10％7、仪器外型：300×220×3008、仪器重量：5kg四、测试准备信号接入是在仪器的盖板上。接线端子布局及定义如下图①：发电机定子电压接入端子。②：发电机定子电流和主励磁机定子电流复用端子。该信号通过随机提供的钳式电流传感器接入，不能将定子二次电流直接接入。③：主励磁机定子电压接入端子。④：发电机转子电压接入端子。⑤：发电机转子电流接入端子。该信号是通过分流器接入的直流75mV信号。⑥：主励磁机转子电流接入端子。该信号是通过分流器接入的直流75mV信号。对于Uf、If、Ilf三个信号一定要注意正负方向。不用的直流参数通道用短路线短接。用钳式电流传感器卡在发电机（或主励磁机）定子的二次电流接线上，按照不同相Ia、Ib 、Ic将钳子的引线分别接在Ia、Ib、Ic信号接口上。仪器后面板上的接地端子通过连线接入系统地。五、建立（选择）测试信息 在检查完发电机、励磁机信号线接入信号的相应通道中，并确保接线准确无误后，接入键盘、鼠标，打开测试仪器的电源。在计算机桌面上用鼠标双击《发电机测试》，运行系统软件，在测试界面的菜单栏中选择选项→选择机组，会出现以下画面：

吉林发电机特性综合测试仪可根据贵公司实际及要求更改一些内容1、标准参数设置与输入功能该设备软件系统可通过预先输入的质量部门提供的各种型号电机的合格范围参数，在自动测试过程中调入标准参数自动判断被试电机合格与否。型号相同、电压不同或极数不同的电机在参数数据库中均按不同型号对待，单独存储。诸如这种对应电机型号的电机参数，数据库中可存放上万条记录，完全可以容纳用户所有型号电机的参数。该界面还提供参数记录新建、删除、编辑、查找等功能。2、测试过程控制功能软件系统在接线完毕、按下启动按钮后，可以按照设定好的测试内容与线路对电机执行自动测试。测试项目合格时：继续下面的测试项目，如直流电阻项测试合格，则继续绝缘电阻测试。3、编号管理功能可以根据型号类型保存相应的电机编号，并在测试时自动递加。电机编号：在没有新的编号前，按电机型号顺序递加，例如：前天测试电机为90S2后，一台电机编号为050032，到昨天没有此型号电机，测试其它型号电机，到今天下午才测试此90S2电机，如果不输入新的编号，则测试台电机的编号应为050033，以此类推。4、测试结果的保存功能系统软件客队自动测试结果进行自动保存，还可对不合格电机的数据有选择的保存。4.1系统软件自动将测试结果进行保存，测试合格数据直接保存，不合格电机的数据有提示，保存或删除，以防人为因素造成的不合格。4.2 测试结果按型号、编号及日期进行分类保存。4.3 测试数据统计：按日、月或选定的时间段进行合格率统计，不合格数据分项目统计，电气数据分以下几种：4.3.1 直流电阻：超上限、超下限及三相不平。4.3.2 绝缘电阻：绝缘电阻下限。4.3.5 空载试验：电流超上限、下限及三相电流不平衡，空载损耗超上限及下限。4.3.6 工频耐压：泄漏电流超上限5、测试结果检索功能有相应的数据管理界面，可以通过时间、型号及编号等方式对数据进行检索。6、测试报告打印功能6.1如果无说明，按电机型号、日期及编号顺序形成固定表格形式，也可按型号、日期及选择编号形成表格

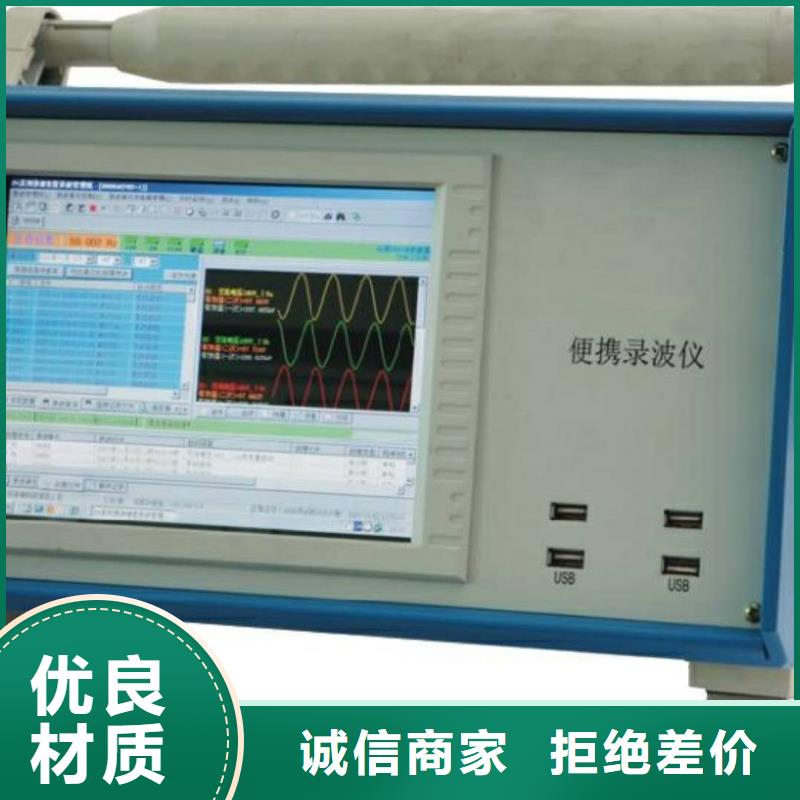

吉林发电机特性综合测试仪 仪器简介波形记录仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机短路特性试验，空载特性试验，励磁系统扰动试验，励磁系统10％阶越试验，灭磁常数测量，自准同期装置校验，机组甩负荷记录等试验。仪器具有丰富的软件组件使用户可以通过软件组件，进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告，也可以通过软件生成JPG图片导出，以方便用户对试验结果进行深入的分析和处理。仪器具有12路模拟量输入，12路有源开关量输入和3路开出量信号，采样频率可达100KHZ，基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离，以避免试验中不同电位点的连接问题导致被测系统发生故障。

吉林发电机特性综合测试仪特性和技术参数1.2.1 软件功能与特点仪器具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等。其特性可概括如下：1 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作2 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作3 提供了频谱分析工具使用户可以方便的获取信号的频谱图形4 可以任意的选择信号作为X轴Y轴绘制信号的关系曲线5 提供了谐波分析工具，可以对采集的信号进行谐波分析，谐波次数为1024次6 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算7 计算选定通道信号的有效值，功率8 对选定的三相信号进行功率和对称性分析9 绘制选定信号的相量图10通过软件选择通道信号类型：直流瞬时值或者交流有效值11 内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数。12仪器能够自动生成WORD试验报告，Excel试验报告13 试验报告对曲线进行自动标识，使试验报告制作实现完全自动化14 所有采样通道的名称和单位都可以重新定义15 各种试验的试验环境设置和仪器设置自动保存16 自动计算各种试验模板的试验参数17 简单方便的通道滤定方式18 使用U盘或移动硬盘等存储设备方便的导出试验数据19 Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀20 采用防抖动处理，避免用户错误操作

吉林发电机特性综合测试仪 通道与坐标设置完成通道名称定义，单位定义，颜色设置，是否显示，信号坐标范围，时间轴范围，当前坐标系配置等设置功能。其中通道设置如图13所示，其中通道1，通道2……通道12对应仪器主机面板的CH1，CH2…..CH12等12个物理通道，通道名称文本框是信号通道在该试验模板中的物理量名称，后面紧跟的是物理量的单位，展示时曲线的颜色， 当是否显示复选框选中时，曲线将显示在示波器中，否则曲线将不在示波器中展示。图14 示波器的坐标设置坐标设置对话框如图14所示通过小值和值来定义当前信号展示时的坐标范围，调整坐标范围可以实现对曲线的放大和缩小，通道小数点位数用于控制示波器数据展示和分析时小数点位数，此项决定了此通道数据在系统中展示时所使用的小数点位数。X轴设置即为时间轴的范围设置，将X坐标小数点增多将可以增加时间分析的分辨率。坐标系选择可以选择4条曲线的坐标作为当前显示的坐标系。当设置的X轴范围超过限制时，仪器会自动调整至允许设置的值。2） 图形的放大与缩小仪器提供四种方式对当前窗口的波形进行放大与缩小，种方式是使用示波器左边快捷工具栏的放大与缩小工具，第二种方式是调整波形的坐标范围，第三种通过按下鼠标或者一直按触摸屏在LCD上绘制一个矩形区域以实现对图形的缩放，第四种是通过示波器右边快捷工具栏对特定曲线进行放大和缩小。其中波形放大，缩小和矩形区域缩放控制这两种方式是针对当前窗口的所有信号进行的操作，而坐标调整和特定曲线的缩放则是针对特定的某一条曲线，并且对特定曲线的缩放只影响Y坐标的调整3) X轴放大与缩小X轴的放大与缩小操作是指调整当前示波器图形的时间窗口，并不改变曲线的Y轴坐标范围。4）图形定位在示波器左边快捷工具栏可以启动或者关闭数据定位操作，启动数据定位操作后，示波器中会显示一条定位红线如图22所示，示波器数据框会显示当前红线对应的时间，以及该时刻各个通道的数值

吉林发电机特性综合测试仪技术要点记录方式3.1.1 故障记录格式当录波仪监测到接入参量的状态满足启动判据时，即开始按用户设定的记录格式记录模拟量波形、模拟量有效值、开关量状态。为了减小故障记录，模拟量波形可以采用分段记录。记录内容如下图：故障记录的三种数据（模拟量波形、模拟量有效值、开关量状态）采用不同的记录格式（故障前、后记录长度，对于波形还有段、第二段的长度和第二段记录频率）。Fw1：波形段记录频率，使用录波仪当前采样频率。Fw2：波形第二段记录频率，用户设置。波形第二段为可选项。Fe：有效值（含派生量）记录频率，固定为1点/20ms。Fd：开关量记录频率，使用录波仪当前采样频率。录波仪采用循环方式管理故障记录。故障启动后，录波仪本地机生成一个新的记录，如果此时存储空间不足，录波仪本地机会删除旧的一个故障记录，然后保存新记录。录波仪本地机能够保存的记录数目，取决于故障记录的大小，而故障记录的大小由记录格式决定。3.1.2 长时记录长时记录能够连续不间断地对所有通道进行稳态记录，模拟有效值记录间隔20ms～10s，模拟量波形的记录频率1～10kHz，开关量通道的状态可设置。装置可设置保存长时记录数据的记录天数，具体天数参照记录文件的所占内存及总内存量的算法，由用户参照后自主设定，记录列表每次加载到仪器存储器上的容量不超过500MB。长时记录每5分钟形成一个长时记录文件，文件名默认的格式为“试验地点-日期 时间-长时记录.ltr”，用户也可以自定义文件名。 记录所有模拟通道的模拟量有效值和所有开关量通道的状态值，带有时标。该记录功能可以投入或退出。详见“5.6 长时记录”。3.2模拟量启动参数运行中，录波仪监测模拟量（含派生量）的状态，模拟量的突变、过量、欠量，可以启动故障记录。设置表格中，每个模拟量对应有“突变启动值”、“过量启动值”、“欠量启动值”3栏，如 果栏为空，则禁止了该通道的该种启动方式。3种方式的写入值的含义如下：3.2.1 突变启动值假设某通道模拟量的“突变启动值”一栏，写入了值Hm。如上图，如果模拟量有效值有一个大于等于Hm的阶跃（正或负），录波仪将启动故障记录，并把T0作为故障零点。其中阶跃时间T必须小于等于60ms，即录波仪不把缓变的模拟量有效值变化认作突变。

吉林发电机特性综合测试仪 测试频率：50/60Hz4、即满足以上要求，又要求节省费用。二、系统设计依据标准：电机产品试验项目和方法均符合下列标准的版本，但不仅限于下列标准。1、 GB755/IEC 60034-1《旋转电机 定额和性能》。2、 GB/T1032-2012《三相异步电动机试验方法》。3、 GB/T9651《单相异步电动机试验方法》。4、 GB14711-2013《中小型旋转电机要求》。5、 GB12350《小功率电机要求》。6、GB/T22670-2008 《变频器供电三相笼型感应电动机试验方法》系统软件采用全中文操作，Windos10系统，人机对话简捷方便，系统软件设立电机标准参数数据库（数据库可按日期、序号，电机型号等储存，也可根据用户要求设立），标准数据库具有权限管理功能，通过密码进入或修改。系统对测试数据具有自动记录（三线制检测匝间、对地工频耐压、对地绝缘电阻合格，记录表格默认其相间工频耐压、相间绝缘电阻合格）、判定结论和保存功能。并可用多种方法进行查询，软件对检测记录的数据具有统计分析及打印功能，并可将测试数据导入到Excel表格，还可根据用户要求进行表格设计（加入甲方公司图文标识）。系统具有较强抗电磁干扰能力。该系统操作简单易学，具有高可靠性及抗干扰能力，此系统即适用于任何环境的实验室及车间，系统软件终身免费升级。系统原理
