靖江手持式超声波局部放电检测仪使用方法1、使用者佩带好耳机，手持巡线仪，打开电源手指扣住板机，激光对准检测对象，听是否有嘟嘟声或看显示器有无波形即可。2、制定扫描周期：一般一个月一次，对发出声音小的设备十天一次，对发出声音比较大的设备一周一次，对发出声音的设备三天一次。使用单位根据自己的实际情况可制定适合自己的带电监测周期方案。3、带电监测不同于停电检测，停电测试往往是根据规程规定的标准一次测试就可确定数据是否合格，设备有无故障；带电监测必须看带电监测的数据的变化趋势，一般正常情况下，一次高压设备在带电运行时，用仪器监测其超声波背景噪音应该是寂静的。对于相邻的同一类设备在同一时间段进行扫描，横向对比其发出的声音的大小，按声音的大小把这些划分为重点监测对象、一般监测对象、忽略对象(基本没有声音的设备)。对于重点监测对象制定不同时间的纵比监测周期计划，比如十天监测一次、一周监测一次、严重的三天监测一次，看其超声波信号的发展变化趋势。经几个周期监测声音越来越大，对其进行具体趋势分析，排除负载过大等正常原因后，声音还是越来越大，就可确定该设备有严重的放电等问题，不停电查找原因就要发生绝缘击穿等重大事故，将严重影响整个电力系统的运行。

靖江手持式超声波局部放电检测仪生产报告试验过程系统可自动生成试验报告，执行菜单《试验报告》-＞《生产报告》可以生产此次试验的实验报告。报告保存到对应的试验所在的文件夹目录下，可以对报告进行浏览、修改和打印。方便日后分析数据、查看数据。（如图6.17所示）。图6.176.9实时显示点击快捷菜单的，或在设置面板的可以改变显示模式，各种模式的状态如图6.18-1.23图6.18 直线显示图6.19 椭圆显示图6.20 正弦显示图6.21 三维PRPS显示图6.22 三维PRPD显示6.9右击菜单右击菜单整合了一些常用的指令和菜单。调出方式在显示区域点击鼠标右键或长按触摸屏即可调出右击菜单（三维图模式下三维图区域不可调出。右击菜单如图6.23。图6.23 右击菜单6.10 通道的标定调出右击菜单，并执行《单位》可出现如图6.24子菜单，然后点击《标定A通道》即可完成相应的标定，需要注意的是校准脉冲的pC值要和设置面板的标准脉冲值一样图6.24标定菜单6.10频谱图调出右击菜单，并执行显示模式可出现如图6.25子菜单，然后点击《频谱图》即可调出频谱图，需要注意的是频谱图的原数据来自调出右击菜单时鼠标所在位置波形对应的通道，根据频谱的波形也可区分原数据。频谱来自于2048个通道连续数据数据中心点为预触发所在位置。

靖江手持式超声波局部放电检测仪 非接触超声法将传感器放在设备外壳缝隙处，适用于高压开关柜、环网柜的局放检测，能有效检出气体杂质，技术参数：检测频率：中心频率40kHz；测量范围：0～80dBμV；灵敏度：-65dB（0dB ＝ 1volt/ubar?有效值SPL）。2.3.3 超声法a）、接触式超声传感器将传感器贴在外壳表面，适用于GIS、变压器、全绝缘开关柜（环网柜）的局放检测，能有效检出固体绝缘缺陷，技术参数：检测频率：20～200kHz；测量范围：0-30mV；灵敏度：≤5 Pc。b）、非接触式超声传感器将非接触式超声传感器正对开关柜，等电气设备的的缝隙处，可有效检测出开关柜等非封闭设备的绝缘缺陷；谐振频率：40kHz；动态范围：-6～80dBuV。2.3.4 UHF超高频法将传感器置于盆式绝缘子处，适用于GIS、HGIS局放检测技术参数：检测频率：300～1500MHz；灵敏度：≤1PC（实验室环境）。2.3.5 暂态地电压（TEV）法将传感器贴在开关柜外壳表面，适用于高压开关柜（环网柜）的局放检测，技术参数：信号采集：电容耦合；频率范围：3～100MHz；测量范围：0～60dB/mV；灵敏度：1mV。

靖江手持式超声波局部放电检测仪尊敬的用户：感谢您购买本公司TH-9029UHF局部放电巡检仪。在您初次使用该产品前，请详细阅读使用说明书。该仪器用于探测中/高压（MV/HV）设备中的局部放电源。如果没有探测到放电，其并不意味着中高压设备中无放电活动。放电源往往具有潜伏期，绝缘性能也可能会由于局部放电以外的其他原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，应立即通知对设备负责的相关单位。警告：?始终保持高压部分与仪器、探头和操作人员之间的距离。 ?严格遵守当地规则。 ?附近有雷暴天气时，不得进行测量。 ?不得在爆炸环境中操作仪器或附件。 ?使用产品时，请按说明书规范操作。?仪器电池报警后请关机充电。?未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸厂方概不负责。?存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。?仪器运输时应避免雨水浸蚀严防碰撞和坠落。本手册内容没有书面许可，任何部分都不许以任何（电子的或纸质的）形式、方法或以任何目的而进行传播。

靖江手持式超声波局部放电检测仪2.2.软件操作说明用户可以根据自己的需求，利用系统软件，为每次试验建立试验档案，填写检测说明信息，保存检测数据，以便将检测数据与检测信息对应起来。 在桌面有SCJF-V4.0.EXE快捷方式，双击，根据操作指示进入测量界面。当软件次启动时，系统会出现“试验设置”对话框，提醒用户填写试验信息，同时可以对试验列表进行查看和删除某个试验，当单击试验列表中某个试验时，试验信息区将显示对应试验信息。如果你点击取消按钮，不建立自己的试验档案，系统软件也可以快速建立默认数据库quik_test.db3，保证完成试验数据的存储。软件会在硬盘D:TESTV4.X\test中建立存储目录以保存数据，例如：试验名称为： TEST1则检测数据存储路径为：D:TESTV4.0\test\test1所有的检测原始数据都以二进制方式保存以节省存储空间，所有的记录数据都存储在SQLite数据库中，以备生成报告使用。利用本系统进行检测检测数据都存储在硬盘中，也可以导出到PC机进行备份。历史数据可以被加载入系统进行追踪分析。试验设置对话框：图2.2-1试验设置对话框当上述参数均设置完毕后，点击开始试验进行试验。

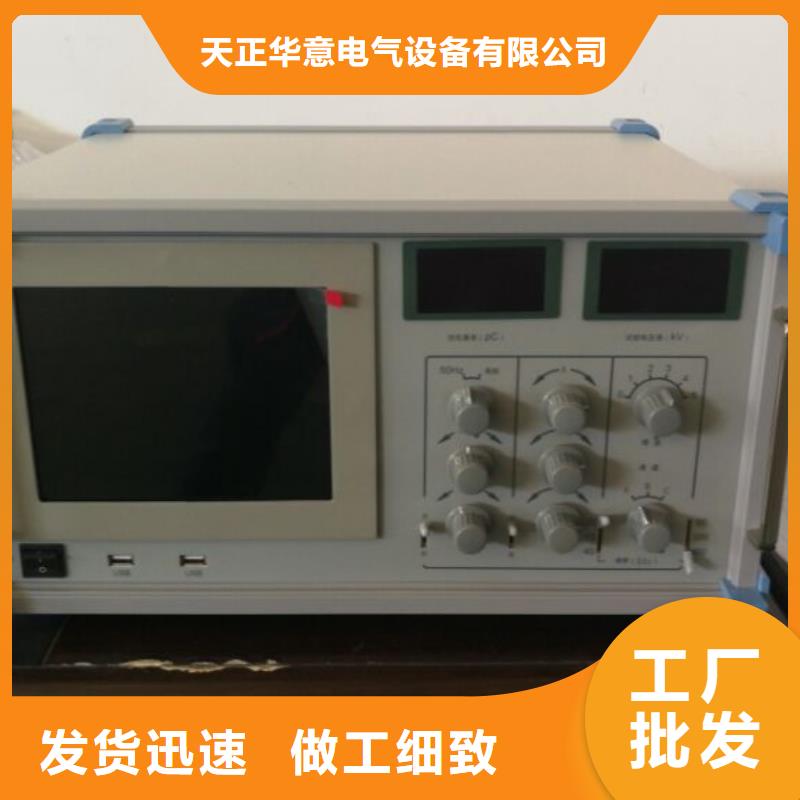

靖江手持式超声波局部放电检测仪依据标准本仪器引用的标准主要有：DL/T500-2009电压检测仪使用技术条件GB/T4208-2008外壳防护等级的分类（IP代码）GB/T2423.1-2001电工电子产品基本环境试验规程 试验 A: 低温试验方法GB/T2423.2-2001电工电子产品基本环境试验规程 试验 B: 高温试验方法GB/T2423.4-1993电工电子产品基本环境试验规程 试验 Db: 交变湿热试验方法GB/T2423.5-1995电工电子产品环境试验 第2部分:试验方法 试验Ea和导则：冲击试验方法GB/T2423.10-1995电工电子产品环境试验 第2部分:试验方法 试验Fc和导则:振动 (正弦)试验方法GB/T17626.2-2006电磁兼容性试验和测量技术 静电放电抗扰度性试验（IEC 61000-4-2：1995）GB/T17626.3-2006电磁兼容性试验和测量技术 射频电磁场辐射抗扰度试验（ IEC 61000-4-3：1995）GB/T17626.4-2008电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验（ IEC 61000-4-4：1995）GB/T17626.5-2008电磁兼容性试验和测量技术 浪涌（冲击）抗扰度试验（ IEC 61000-4-5：1995）GB/T17626.11-1999电磁兼容性试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验（ IEC 61000-4-11：1994）GB/T17626.7-1998电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T19862-2005工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法3、功能说明本仪器主要由主机、传感器和电缆线组成，主机外观如图1：图1 主机3.1主机内置高速AD采集卡、TFT液晶显示器、主处理器和锂电池及其管理板。使用FPGA对高速采样芯片进行控制，如启动采样、停止采样、数据同步、高速数据存取以及数据通信。

靖江手持式超声波局部放电检测仪 超声波(US)法检测原理局部放电发生前，放电点周围的电场力绝缘介质的机械应力和粒子力处于相对平衡状态。局部放电发生时电荷的快速释放或迁移使电场发生改变，打破了平衡状态，引起周围粒子发生震荡性机械运动，从而产生声音或振动信号，如图4-2所示。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。该方法特点是传感器与地理设备的电气回路无任何联系，不受电器方面的干扰，但在现场使用时容易受周围环境噪声或设备机械振动的影响。由于超声信号在电力设备常用绝缘材料中的衰减较大，超声波检测法的检测范围有限，但具有定位准确度高的优点。局部放电产生的声波的频谱很宽，可以从几十Hz 到几MHz，其中频率低于20kHz的信号能够被人耳听到而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小，推测放电的强弱。此外超声波法还具有可探测不同类型的故障，如悬浮、、沿面等，可在线检测不影响设备正常运行，具有很高的灵敏度，良好的抗电磁干扰能力以及具有定位准确度高等优点。

靖江手持式超声波局部放电检测仪显示器存储功能操作方法：（液晶显示器显示界面）模式选择 AUTO/SIGN/NONE连续检测/单次检测/慢扫描伏值/Div 通过移动键调整伏值参数的大小。时间/Div 通过移动键调整时间参数的大小。（文件存储 FS） 当光标处于此位置时，在分贝值显示区域（右下角）会出现如Save File001标识，按“ ”键进行存储。(文件调入FL) 当光标处于此位置时，在分贝值显示区域（右下角）会出现如Load File001标识，按“ ”键进行存储。采样平均次数(Nm) 当光标处于此位置时，在分贝值显示区域（右下角）会出现如NUMave＝025标识，移动上、下键改变数值的大小，调整显示波形的采样频率。电池状态 电池电量指示。时间显示区 通过移动调整时间。分贝值显示 用于dB值显示。运行/暂停 按“ ”键进行运行、暂停切换状态。左右两键为移动光标键。①显示屏从左上角开始个方框为显示模式，开机后不用操作，让其处于NONE模式即可。②第二、三个方框为纵、横坐标尺度，当光标在其上时，按＋、-键可改变大小（其中纵坐标要改变尺度大小，需长按＋、-键）。③第四个方框FS为存储，当光标在其上时，按＋、-键可选择要存储的位置文件，存储则按M键。存储方式是覆盖（无需删除），显示器在正常工作的情况下，按下M键，存储成功则存储的位置跳向下一个文件。④第五个方框FL为读取，当光标在其上时，按＋、-键可选择要读取的文件，M键为确认键。显示的紫色波形为读取波形。也可连接计算机通过专用软件读取波形。⑤第六、八个框不用操作。⑥第七个框Nm为dB值显示的采样平均数，按＋、-键可改变平均的个数。⑦左下角为显示时间框，通过移动光标以及按＋、-键可设置时间。开机后都要重新设置时间，便于读取数据时查看日期。⑧右上角为电池状态。右下角方框为显示器运行状态。上方的按键为暂停键。
