手持高精度回路电阻测试仪畅销全国

昆明手持高精度回路电阻测试仪畅销全国 <昆明>天正华意电气设备有限公司

昆明回路电阻测试仪 .功能特点内置大容量锂电池，可进行500次以上测试，测试过程简单、方便。输出电流多档可选，100A。测试时间可选，100A时长60秒。测试精度高、量程宽，可测20mΩ。效率高、发热量小，具有开路、过热等保护功能。彩色液晶显示，界面友好，易于操作，具有提示。本机可存储200组数据，具有USB接口，可用U盘将数据一键导出。也可外接蓝牙打印机。4.技术指标测量范围 100A/ 0~2mΩ、50A/ 2~10mΩ、30A/ 10~20mΩ分辨率 0.1μΩ测量准确度 ±（读数×0.5％＋2μΩ）试验电流 30/50/100A可选测量时间 1、3、5、10、20、30、40、50、60秒可选测量次数 大于500次测试线 专用测试线，电阻小于10mΩ输入电压 5V充电电压 12.6V充电电源 输入100V~240VAC，50Hz/60Hz，输出12.6V/3A充电时间 约2小时数据存储 存储200组测量数据工作环境 温度-10~50℃ 湿度≤90％主机重量 约1.7kg主机体积 280＊136＊56mm5.产品外观6.操作说明6.1接线6.1.1 C1和C2（电流输出接线柱，100A）P1和P2（电压输入插孔，输入5V）注意：（1）C1/P1（红色端子）连接回路电阻的一端，C2/P2（黑色端子）连接另一端。（2）红色测试线的粗线连接红色电流接线柱C1，细线插入红色电压孔P1。黑色测试线的粗线连接黑色电流接线柱C2，细线插入黑色电压孔P2。即：颜色相对应，粗细相对应就好。（3）必须使用仪器配套的专用低阻测试线，电流接线柱要拧紧，测试夹要牢固夹持，以降低引线电阻，并节省电池电量。（4）如果C1/P1之间或C2/P2之间接触不良，接线不良，仪器拒绝测量，并提示请检查接线。（5）在带电环境下，必须要保证试品一端已经接地！6.2 开机

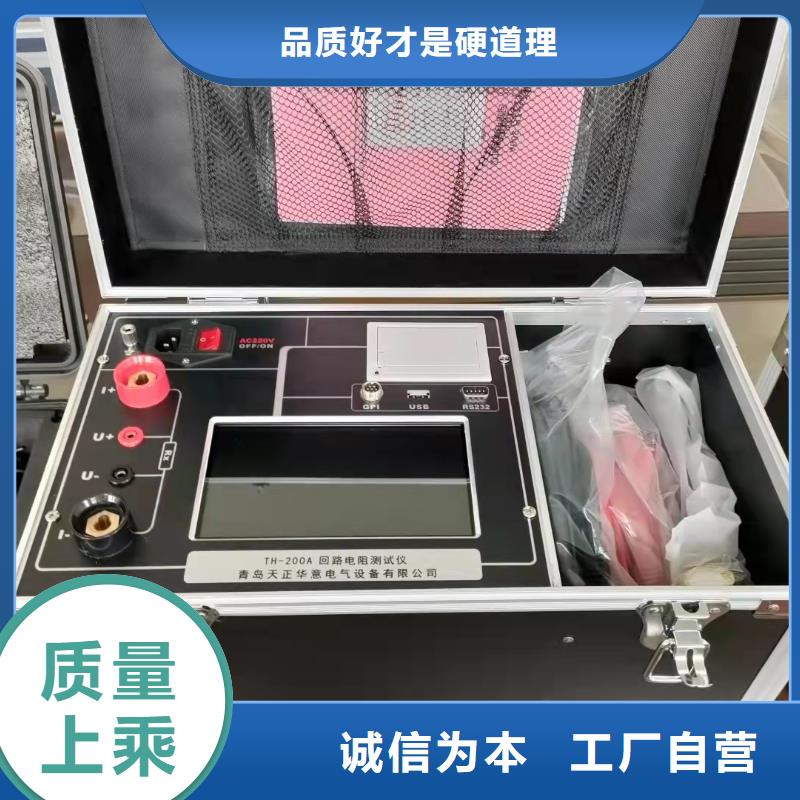

昆明回路电阻测试仪 回路电阻测试仪概述TH-系列回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用标准GB736所的标准电流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。技术参数型号参数TH-100 TH-200 输出电流00A200A工作电源AC220V±20％，50HZ精度 0.5级±1μΩ分辨率1μΩ测量范围0～1999μΩ显示方式数码管显示保护方式具有过流、短路、过热保护功能三、工作原理TH-系列回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图二。图二 测试原理图由电流源经“I＋、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V＋、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。四、面板说明及接线五、操作步骤说明1.按四线测量法，用专用测试线将被试品连接至仪表面板上，注意电压测量线应接在电流输出线内侧。2.接通AC220V电源（注意：电源进线的第三根线即保护地必须接到大地），按下电源开关，此时电流表、电阻表显示“000”（可在未数允许一位数跳动 测试计算电阻方法：(1) TH-100的测量：先打开电源开关，按下“测量”开关，调节电流输出旋钮（按顺时针）至电流表头显示100.0时，再读取阻值表头上的数字为被试品的实际阻值。( TH-200的测量计算：先打开电源开关，按下“测量”开关，调节电流输出旋钮（按顺时针）至电流表头显示200.0时，再读取阻值表头上的数字为被试品的实际阻值。测量过程中，若电流表显示“1”或电阻表显示“1”时，表示所测回路超量程。测量过程中，电流表未达到目标电流时，其实也可以折算被试品的实际电阻值 ：阻值表读数 × 型号对应电流 / 电流表头读数。测量的电流越大测量结果越准确，因此使用上面标准测量方式.测试完毕，将电流输出调节旋钮（按逆时针）调至小，复位测量开关，再切断电源开关。如要重复测试，只需复位测量开关，将测试钳重新夹好，再按测量开关即可。

昆明回路电阻测试仪 测试电阻在测试之前，请确保测试线和接地线是否夹好。在主界面上，按“测试”按钮，进行测试，时间结束自动停止。试验过程中，可以按“停止测试”按钮中止试验。测试结束后，可以通过切换页按钮来浏览试验数据。(5)保存数据在主界面上，按“功能”菜单项的“保存文件”菜单，将按当时的试验时刻作为文件名进行保存试验数据。 (6)打印数据在主界面上，按“功能”菜单项的“仪器打印”菜单，将打印当前试验数据。打印机是热敏打印机，热敏纸分正反面（一面可以打字，一面不能），打印内容在热敏纸上只能存留三个月左右，不能用于存档。(7)打开文件和管理文件在主界面上，按“功能”菜单项的“打开文件”菜单，进入界面如图9：图9显示页数、页选、总数、选中四项，文件名以试验时刻命令。可以“上页”、“下页”操作进行翻页和通过选中文件，再按“确定”打开此文件。打开文件后，此文件内的试验参数部分将覆盖当前的试验参数，然后重新计算并显示试验数据。在主界面上，按“功能”菜单项的“管理文件”菜单，进入界面如图10：图10按“删除”命令将删除选中的文件、按“清空”命令将清空所有文件。插入U盘，右下角将会提示“U盘插入”，按“导出”命令将文件转成WORD格式导出到U盘中。已经导出到U盘的数据文件，列表文件名右辍将显示“＊UP”字样，无需重复导出如图11：图11文件以试验时刻为文件名，保存格式下图12：图12方便用户对试验数据进行存档、生成报表或分享数据。(8)帮助菜单功能背光亮度：修改背亮的亮度，待机时间，待机时的亮度。接线图集：指导培训现场接线。 时间设置：校正仪器的系统时间。厂家维护：厂家用来校正仪器，有密码保护，用户不宜进入修改。直流恒流源功能可以输出0-电流，内置逐级升流试验，相当多买一台强大的直流恒流源，一机多用。打开“功能”菜单的“直流电源”的菜单项，如图19：图19请设置“阶段时间”、“起始电流”、“步进电流”、“电流”。按“开始”命令，即可以实现阶段升流过程：首先以“起始电流”值输出，计时到“阶段时间”值后，再增加“步进电流”值输出，又计时到“阶段时间”值后再增加“步进电流”值输出，循环此过程，一直到输出电流将超过“电流”值后，整个输出电流结束。试验过程中，允许按“中断”命令中止试验过程。

昆明回路电阻测试仪技术参数?输出电流：200A、150A、100A、50A ?测量范围：200A 0～1000uΩ150A 0～1400uΩ100A 0～2000uΩ50A 0～10mΩ?准 确 度：±（读数×0.5％＋1uΩ）?分 辨 率：0.1uΩ?测量时间：快速，10～60秒可选?自动关机：5分钟无操作自动关机?工作电源：内置锂电池或外置充电器，充电器输入100～240VAC，50Hz/60Hz?充电电压：12.6V?充电电流：≤3A?主机尺寸：220mm ×168mm ×65mm?主机重量：1.6kg（不含测试线）四、使用条件?环境温度：-10℃～50℃?环境湿度：≤85％RH?大气压力：70～106Kpa；?存储温度：－40℃～＋70℃五、面板介绍I＋、I-：电流输出接线柱。V＋、V-：电压输入插孔。液晶屏：4.3寸工业级高亮度彩色液晶屏，显示操作菜单和显示测量结果。键 盘：用于各种功能的操作及参数设置。USB 接口：外接U盘，用来存储测试数据。USB 方口：连接外置打印机。充电接口：使用仪器专用充电器进行充电。六、操作说明6.1 测试接线将两个测试钳夹到开关触点或测试品两端，I＋/U＋端子连接到红色测试线，I-/U-端子连接到黑色测试线，其中粗线插片连接电流接线柱，I＋/I-，细线弹棒插入电压接线柱U＋/U-。必须使用仪器配套的专用低阻测试线，电流接线柱要拧紧，测试夹要牢固夹持，已降低引线电阻，节省电池电量。如果测试中电流开路，仪器会停止测试并报警。6.2 智能电量管理仪器长时间未操作时，自动关机以节省电量；仪器带低电量充电提示功能、过放保护功能。

昆明回路电阻测试仪 警告为防止电击、人员伤亡，请务必在使用仪器前仔细阅读以下信息：?请仅通过有资质的操作人员对仪器进行操作。?请勿在潮湿的环境中使用仪器。?为防止本产品或与其连接的任何其它产品受到损坏，或可能会发生的危险，只允许在规定的范围内使用。?为防止仪器运行中机身感应静电，试验之前先通过接地端将主机可靠接地。?由于输入输出端子、测试柱等均有可能带电压，在您拔插测试线、电源插座时、会产生电火花，请注意避免触电危险，注意人身。?为了防止火灾和电击危险，在使用仪器前请详细阅读本手册，确定各仪器的额定值和标记。?一旦怀疑仪器的保护功能被削弱，请立即将装置处于非运行状态，并确保不会被意外操作。?测试导线与带电端子连接时，请勿随意连接或断开，如产品意外带电，请勿触摸裸露的接点或部位。?请在使用测试线之前对其进行检查。请勿使用绝缘损坏或有金属裸露的测试线。请检查测试线的通断性。?请使用与所在国或地区的电压和插座相匹配的电源线和连接器。?当机盖或外壳被打开时，请勿使用本仪器。?注意保持机箱通风口的空气流动畅通，请不要遮挡通风口，以免影响散热。?请仅使用本手册中规定的替代保险丝。?试验过程中，请不要频繁开关电源，以免对仪器造成损坏或测试精度降低。?试验过程中，如遇到异常情况，应立即切断电源。?切勿将仪器露天放置而被雨水淋湿勿在爆炸气体、水蒸气或粉尘环境中使用。?仪器工作异常时，请及时与厂家联系，请勿自行维修。本公司保留对此说明书修改的权利，届时恕不另行通知。产品与说明书不符之处，以实际产品为准。

昆明回路电阻测试仪 测试完成后，仪器自动跳出“测试结果”对话框，移动“向左、向右”箭头键，选择“退出（不保存数据）”和“保存数据”，自动本机存储。5.在主界面中，选定查看数据，按“确认”键，进入数据浏览界面。6.在此界面，移动“向左、向右”箭头键，选择“退出”和“导出数据”，此时插入U盘，出现“U盘扫描中…”仪器将导出存储所有数据。7.在主界面中，选定系统设置，按“确认”键，进入系统设置界面。8.在此界面，进行“时间设置”和“语言设置”。通过按“向左、向右”箭头键移动光标，按“向上、向下”箭头键修改设置参数。9.在主界面中，选定出厂设置，按“确认”键，进入系统设置界面。10.工厂模式，需要密码操作，不对用户开放。售后服务仪器自购买之日起18个月内，属产品质量问题免费包修包换，终身提供维修和技术服务。如发现仪器有不正常情况或故障，请与公司及时联系，以便为您安排便捷的处理方案。客户保证：自发货之日起三年内，实行保修。如果由于疏忽、滥用、误用、改制、错误安装或使用造成的仪器损坏，不属保修范围之列。在任何时间保留对仪器做设计或构造上的修改权利，且不违反已售出仪器的有关规定。

昆明回路电阻测试仪 仪器在不使用的情况下，请及时关闭电源！如果长期不使用仪器，请定期进行充、放电，电池应至少每月充、放电一次。严禁亏电使用，亏电将严重缩短电池寿命，甚至使电池报废，当仪器欠电时，应马上关闭电源，进行充电。避免因电池放电时间过长而导致电池失效。充电灯：充电器上的充电灯在充电过程中亮红色；充电完成后亮绿色。用户不得私自拆卸仪器并更换电池，仪器或电池故障时请返厂处理。目录1 简介 12 包装内容 13 功能特点 24 技术指标 35 调整腕带 36 对电池充电 47 倾斜手持式测试仪 48 产品外观 49 操作使用说明 61 简介本手持式回路电阻测试仪是一款创新型产品，产品体积小巧，手持式操作，电池供电，便于携带。产品主要应用于开关触点的接触电阻和其它微欧电阻的测量，测试速度快、准确度高。2 包装内容收到货运包装箱后，打开包装箱并检查是否有损坏。如果货运包装箱已损坏，或衬垫材料有压痕，请通知货运公司和离您近的本公司销售处。请检查您是否在手持式回路包装中收到下列物品：√1台手持式测试仪√1套测试线（红、黑各一组）√1个充电器√1份用户手册√1份合格证及出厂测试报告√1个外置打印机（选配）√1只标准电阻器（选配）3功能特点?锂电池供电，一次充电可连续进行600次以上测试，测试过程简单、方便。?输出电流到100A，多档电流可选，测试范围宽。?100A测试时，长测试时间可达60秒，满足现场各种应用。?量程宽、精度高，100A时可达2000μΩ。?具有开路保护、过热保护等完善的保护功能。?5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。?配备外置式打印机，便于数据打印。?具有本机存储和优盘存储，方便数据保存。

昆明回路电阻测试仪 回路电阻测试仪是公司根据IEC标准及中华人民共和国电力执行标准DL/T845.4- 2004有关规定，发挥自身技术优势，精心研制的高精度、数字化开关检测仪器。该仪器采用高频大功率恒流开关电源技术，可测得微欧姆级接触电阻。广泛适用于各种开关及电器的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量，仪器测量数据准确，性能稳定，满足电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。输出电流和测量电阻同时输出在七寸高亮度触摸彩色液晶上，测量结果即可电压输出也可U盘存储，掉电存储可满足随时数据查询。售后服务1.本公司对售出的产品一年质保。用户要求维修请与本公司售后服务部联系。2.保修期内出现下列情况之一时，维修应收成本费：1）用户使用或搬运过程中因撞击而造成的故障或损坏。2）用户未妥善保存，导致仪器渗水、受潮、撞击或引火等。3）用户自行或委托其它单位维修而引起的故障或损坏。4）用户因接线错误导致设备故障或损坏。5）如出现不可抗力（如火灾、水灾、天灾等）而引起的故障或损坏。6）不按本使用说明书要求随意连接其它设备而引起的故障或损坏。7）无产品保修卡且又无法确认该仪器处于保修期内的故障产品。
