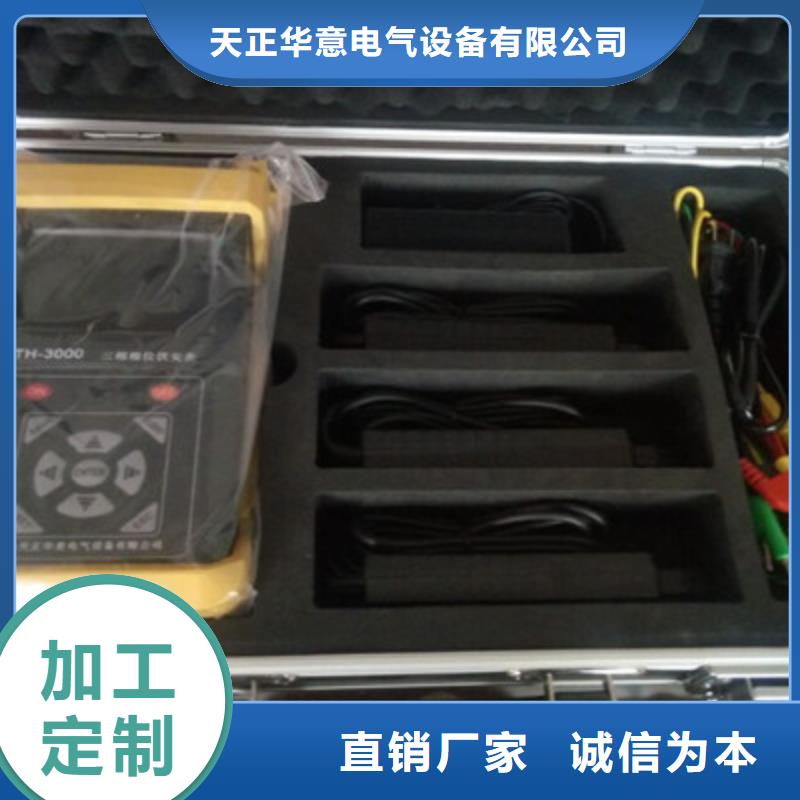

临汾相位伏安表三相数字相位伏安表又叫多功能三相数字相位伏安表，专为现场测量电压、电流、功率、功率因数及频率、相位而设计的一种高品质、多功能、高精度、智能化、便携手持式测量仪器。广泛应用于电能计量、用电检查、电力稽查、装表接电和继电保护、差动检测、启动试验、工矿企业科研院校等部门。仪表测试精准、快速、简捷、稳定可靠等特点。三相数字相位伏安表除了能够直接测量交流电压值、交流电流值，电压之间、电流之间及电压与电流之间的相位和工频频率外，还具备其它测量判断功能，对感性电流、容性电路的判断，检查变压器接线组别，检查电能表是否接线正确，是把握电力使用情况，进行二次回路检查的理想仪表。三相数字相位伏安表由主机、电流钳、测试线、防护套组成，同时存储500组数据，并具有数据静态保存功能。具有历史数据读取、查阅、保存、报表、打印等功能。

临汾相位伏安表随着电力行业的发展和微机综合自动化产品的推广应用，保护回路和计量回路的接线正确与否，直接影响到电力系统工作的稳定性和电费计量的准确性，而这两点正是电力系统非常重要的两个方面。由于保护装置和高压计量装置的接线比较多，容易造成错误接线，而又不易被察觉，（尤其是差动保护的复杂接线，有时高、低侧同时引入，又存在不同的联结组别，极易接错，而在平时运行中又可能不会误动或拒动，存在很大的隐患）。我公司根据现场测试需要，适时开发出“三相保护回路矢量分析仪”。该产品集多功能于一身，具有多种测量功能，主要测量功能为：相位仪功能—校验主变差动保护和母线差动相位的正确性；电参量测试仪功能—测试电力系统必要的电参量参数；计量接线检测仪功能—对三相三线电能计量接线进行检测；谐波含量测试功能—现场测试电压和电流的谐波含量；示波器功能—显示柱状图，做为简单的示波器，用来观察测试信号波形。该测量仪器采用DSP交流采样，可同时测量三路电压和三路电流模拟量，仪器六通道矢量同屏显示，人机对话界面友好。

<临汾>天正华意电气设备有限公司 临汾核相仪

临汾相位伏安表仪表自动关机，以降低电池消耗背光功能适合昏暗场所及夜间使用电压检测当电池电压低于3.0V时，电池电压低符号显示，提醒及时充电 仪表质量主机：450g(带电池)尖小形电流钳：170g×3测试线：250g测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下输入阻抗测试电压输入阻抗为：2MΩ耐 压仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 绝 缘仪表线路与外壳之间≥100MΩ结 构双重绝缘 适合安规IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级24．性能指标类 别量 程分辨率基本误差电 压AC 0.00V～600V0.01V±(1.5％rdg＋3dgt)电 流AC 0.0mA～20.0A0.1mA±(1.5％rdg＋3dgt)相 位0.0°～360°0.1°±1°有功功率-12kW～12kW0.1W±(3％rdg＋3dgt)无功功率-12kVAR～12kVAR0.1VAR±(3％rdg＋3dgt)视在功率0.0VA～12kVA0.1VA±(3％rdg＋3dgt)频 率45HZ～65HZ0.01HZ±0.1Hz功率因数-1～＋10.001±0.03注1：工作条件下相位误差±3°(电流幅值10mA以下相位误差增加一倍)。六、仪表结构1.USB传输/充电接口 充电指示灯 3. 三相电压输入接口4. LCD显示器 5.橡胶绝缘保护套 . 功能按键区 7. 三相电流输入接口 8.电流钳插头9. 尖嘴形电流钳10.电压输入测试线七、操作方法使用前先仔细检查仪表所有部件是否有损坏，没有损坏才能使用。危险场所禁止使用本仪表。1．开关机按POWER键开机，LCD显示。按POWER键关机，仪表开机15分钟后会自动关机。2．数据保持、取消、存储在测试模式下按HOLD键可以保持显示数据，“H0LD”符号指示，再按HOLD键取消保持。

<临汾>天正华意电气设备有限公司 临汾核相仪
<临汾>天正华意电气设备有限公司 <临汾>天正华意电气设备有限公司

临汾相位伏安表测试时，可以根据各种相位关系判断感性容性负载、相序、极性，若U1I1相位显示在0°～90°范 围，则被测负载为感性，显示在270°～360°范围，则被测负载为容性；若显示相位都接近120°，则为正相序，且极性相同；若显示相位接近120°和300°，则为正相序，且极性相反(可能有电流钳夹反或线路接线反)，其他情况为反相序(不考虑缺相)。在相序测试显示模式下，U1、U2、U3或I1、I2、I3为正相序时，光标从左往右顺次闪烁；反相序时，U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁。若U1、U2、U3或I1、I2、I3对应的光标不亮，可能缺相或信号幅值太低。接线参考图：测试单相电压、电流、相位、频率、功率等：测试三相四线电压、电流、相位、相序、频率、功率、功率因数等：测试三相三线电压、电流、相位、相序、频率、功率、功率因数等：三相四线(三相负载平衡时的相位)相位关系相位值相位关系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三线(三相负载平衡时的相位)相位关系相位值相位关系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四线向量图与三相三线向量图五. 电池管理● 及时给电池充电，长时间不使用仪表每3个月给电池充电一次。● 警告！电池盖板没有盖好的情况下禁止进行测试，否则有危险。● 更换电池时，请注意电池极性，否则可能损坏仪表。1．当电池电压低于6.5V时，请及时充电，充电时间约4小时。2．若更换电池，先确认仪表处于关机状态，松开电池盖板的螺丝，打开电池盖板，换上新电池，注意电池规格极性，盖好电池盖板，拧紧螺丝。3．按POWER键看能否正常开机，若不能开机，请按第2步重新操作。4．若用户无法更换电池，请与厂家联系。六. 装箱单主机1台仪表箱1个电流钳3把测试线4条USB充电器、充电线一套锂电池1组(仪表内)光盘1个说明书、保修卡、合格证1份本公司不负责由于使用时引起的其他损失。本用户手册的内容不能作为将产品用做特殊用途的理由。本公司保留对用户手册内容修改的权利。若有修改，将不再另行通知。

临汾相位伏安表偏差指三相电压和频率的偏差，表示测量值和额定值的差与额定值的百分比。按“确定”键退出此画面。图6 不平衡及偏差6.8 谐波测试在主菜单下，单击“5”键，进入“谐波测试”界面。在该界面，谐波含量是用柱状图标示的。每屏显示8次，通过按“←”键可以进行谐波显示范围的循环切换，依次是1-8次、9-16次、17-24次、25-32次、33-40次、41-48次、49-52次七屏。“→”键是用来改变柱状图显示幅度的，屏幕右上脚有相应提示“×1”或“×10”。按“↓”和“↑”键将切换需要显示谐波的项目，依次是Ua、Ia、Ub、Ib、Uc、Ic六项。屏幕左上脚显示本项目的总谐波含量。按“确定”键退出此画面。图7 电压谐波6.9 向量图在主菜单下，单击“6”键，进入“向量测绘”界面。向量图主要是表示电压和电流之间的相位关系，这里以A 相电压为基准通道，向量图不但可以检查电压导线和电流钳表是否正确连接，而且可以显示电网中电压和电流的夹角。表格中显示电压之间的夹角，电压与电流的夹角。按“确定”键退出此画面。图8 向量图6.10 波形图在主菜单下，单击“7”键，进入“波形显示”界面。波形显示，实时显示三路电压和三路电流的波形。单击“确定”键退出此画面。图9 波形图6.11 数据管理在主菜单下，单击“8”键，进入“数据管理”界面。在该界面下，将显示每组存储数据的概要。如序号、起始存储时间、存储帧数。通过“↑”“↓”键来选择不同的数据组。在选定数据组上，单击“→”键进入该组数据的详细浏览。在详细数据浏览界面中，“2”、“9”键为上下记录翻页；“5”、“7”键为“伏安测试”、“闪变测试”、“不平衡度及误差”、“谐波测试”、“向量测绘”、“波形显示”等项之间切换。在详细数据浏览界面中，单击“确定”键，进入“数据管理”界面。在“数据管理”界面，单击“9”键，将出现删除选择提示。

<临汾>天正华意电气设备有限公司
临汾核相仪

临汾相位伏安表保持数据的同时，仪表自动编号并存储当前保持的数据，显示“Save:002”等组别号，仪表多能存储500组数据，若存储已满，显示“FULL”符号。3．数据查阅、退出在测试模式下按MEM键进入数据查阅模式，显示“Read”符号，从“Save:001”组数据开始查阅，按 ▲ 键以步进量为1递增查阅，长按 ▲ 键以步进量为10递增查阅，按 ▼ 键以步进量为1递减查阅，长按 ▼ 键以步进量为10递减查阅。按← →键切换查阅电压电流和相位、有功功率、无功功率、视在功率、功率因数、频率、保存的显示界面。按MEM键退出数据查阅模式，返回测试模式。4．数据删除在数据查阅模式或测试模式下长按 HOLD键进入数据删除选项，按 ← 键选择“YES”按 → 键选择“NO”，选择后返回测试模式。5．测试显示模式切换开机后，仪表自动进入电压、电流测试显示模式(图1)；按MODE键切换三线三线模式还是三相四线模式，按 ← 键和 → 键切换进入相位、有功功率、无功功率、视在功率、功率因数、频率、相序、矢量图测试显示模式。其中图（4、5）三路功率、功率因数是U1I1、U2I2、U3I3的对应功率和功率因数。测试有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守规则，否则有电击的危险，造成人身伤害或设备损坏。危险！不能用于测量超过600V的电压线路，否则有电击危险，造成人身伤害或设备损坏。危险！不能用于测量超过20A的线路，可能损坏设备。

<临汾>天正华意电气设备有限公司

临汾相位伏安表三相数字相位伏安表又叫多功能三相数字相位伏安表，专为现场测量电压、电流、功率、功率因数及频率、相位而设计的一种高品质、多功能、高精度、智能化、便携手持式测量仪器。广泛应用于电能计量、用电检查、电力稽查、装表接电和继电保护、差动检测、启动试验、工矿企业科研院校等部门。仪表测试精准、快速、简捷、稳定可靠等特点。三相数字相位伏安表除了能够直接测量交流电压值、交流电流值，电压之间、电流之间及电压与电流之间的相位和工频频率外，还具备其它测量判断功能，对感性电流、容性电路的判断，检查变压器接线组别，检查电能表是否接线正确，是把握电力使用情况，进行二次回路检查的理想仪表。三相数字相位伏安表由主机、电流钳、测试线、防护套组成，同时存储500组数据，并具有数据静态保存功能。具有历史数据读取、查阅、保存、报表、打印等功能。

临汾核相仪 <临汾>天正华意电气设备有限公司

临汾相位伏安表使用方便便携式结构，尺寸小、重量轻、一个人即可携带仪器到现场测试；内置高性能锂电池，无需外接电源。3.3 精度高谐波符合国标A 级仪器要求。对谐波、三相不平衡度、闪变和波动均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，采集速率12.8 kHz。3.4 软件功能强采用DSP＋ARM＋CPLD 内核，处理速度快，软件功能丰富，使电能质量分析仪适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。3.5 通讯接口谐波测试仪提供USB接口，便于与笔记本电脑进行通讯传输数据。3.6 测试参数多系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、2-52次谐波、真功率因数等全部电能质量五大国标规定的参数。3.7 大容量存储谐波测试仪内置32MB内存，用户可以配置不同的保存时间步长，有5秒钟、15秒钟、30秒钟、1分钟、2分钟、5分钟、15分钟、30分钟等。4．技术指标4.1 频率测量测量范围：45～55Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.测量误差: ≤0.02Hz4.2 输入电压量程：10-450V4.3 输入电流量程：10A，其他量程可以根据用户要求选配4.4 基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.4.5 基波电压和电流之间相位差的测量误差：≤0.5°4.6 谐波电压含有率测量误差：≤0.1％4.7 谐波电流含有率测量误差：≤0.2％4.8 三相电压不平衡度误差：≤0.2％4.9 电压偏差误差：≤0.2％4.10 电压变动误差：≤0.2％4.11 功率偏差：≤0.5％4.12 闪变误差：≤0.5％4.13 工作时间：内部电池可以连续工作5小时4.14 外形尺寸（mm）：300×225×135（长×宽×高）4.15 重量：0.5kg5．面板布置说明5.1 电压输入：接电压测试线，具体接线见6.2.1 接线说明；5.2 钳表输入：接10A 钳表，A、B、C 三相一一对应；5.3 电源开关：用于打开或关闭装置电源。5.4 液晶：显示数据及波形。5.5 键盘。

临汾相位伏安表键盘操作键盘共有30个键，分别为：开关、存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：开关键：用来控制仪器工作电源的开启和关闭；使用方法是：轻按开机；按住此键3秒钟以上，然后松开即可关机。↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏状态下，上下键用来切换当前选项，左、右键改变数值。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，此键确定开始输入和结束输入。退出键：返回键，按下此键均直接返回到主菜单。存储键：在差动分析功能界面下应用，用来存储测试结果为记录的形式。查询键：用来浏览已存储的记录内容。设置键：按下此键直接进入“参数设置”功能屏。切换键：保留功能，暂不用。自检键：用户按下此键可以进入编号查询界面。此屏中可显示仪器的编号、程序版本号、ID号。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现提示信息提示的相应功能。四、液晶界面液晶显示界面主要有十四屏，包括主菜单、十三个功能界面：1．主菜单：图四、主菜单当开机后显示图四界面。屏幕中显示出各项功能菜单，包括十二个选项：参数设置、二次参量、一次参量、备用菜单、双钳差动、三线计量、联机通讯、波形显示、频谱分析、谐波测试、历史数据、系统校准。选择上下左右方向键，用于改变当前选项；按下确认键，进入相应的功能屏；屏幕右上角显示出内置充电电池的电压幅值和剩余电量百分比，用户可根据此数值来判断是否需要为仪器充电；旁边显示出当前实时的日期和时间。

<临汾>天正华意电气设备有限公司
临汾核相仪 <临汾>天正华意电气设备有限公司

临汾相位伏安表有电！危险！操作者须经严格培训并获得相关电工操作认证才能使用本仪表进行现场测试。注意本仪表面板及背板的标贴文字及符号。?操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。?使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线才能使用。?测试前请先确认功能开关已设定在适当的量程范围内。?测试时，用不到的电流钳或电压输入线不要与仪表连接，以免引起干扰。?I1、I2电流钳不用混用，需对应接口连接。?不能用于测试高于600V的电压，不能测试超过20A的电流。?仪表后盖及电池盖板没有盖好禁止使用。?确定导线的连接插头已紧密地插入接口内。?仪表于潮湿状态下，请勿使用，或更换电池。?禁止在易燃性及危险场所测试。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输入插孔，以免触电。?请勿在强电磁环境下使用，以免影响仪器正常工作。?仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?仪表及电流钳口必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭钳口。?避免电流钳受冲击，尤其是钳口接合面。?仪表具有自动关机功能。?长时间不用本仪表，请取出电池，更换电池请注意电池极性。?注意本仪表所规定的测量范围及使用环境。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。一. 简介TH-2000双钳数字相位伏安表是一款专为现场测试的多功能仪表，具有高精度、高稳定、低功耗、使用方便等特点。

<临汾>天正华意电气设备有限公司

临汾相位伏安表偏差指三相电压和频率的偏差，表示测量值和额定值的差与额定值的百分比。按“确定”键退出此画面。图6 不平衡及偏差6.8 谐波测试在主菜单下，单击“5”键，进入“谐波测试”界面。在该界面，谐波含量是用柱状图标示的。每屏显示8次，通过按“←”键可以进行谐波显示范围的循环切换，依次是1-8次、9-16次、17-24次、25-32次、33-40次、41-48次、49-52次七屏。“→”键是用来改变柱状图显示幅度的，屏幕右上脚有相应提示“×1”或“×10”。按“↓”和“↑”键将切换需要显示谐波的项目，依次是Ua、Ia、Ub、Ib、Uc、Ic六项。屏幕左上脚显示本项目的总谐波含量。按“确定”键退出此画面。图7 电压谐波6.9 向量图在主菜单下，单击“6”键，进入“向量测绘”界面。向量图主要是表示电压和电流之间的相位关系，这里以A 相电压为基准通道，向量图不但可以检查电压导线和电流钳表是否正确连接，而且可以显示电网中电压和电流的夹角。表格中显示电压之间的夹角，电压与电流的夹角。按“确定”键退出此画面。图8 向量图6.10 波形图在主菜单下，单击“7”键，进入“波形显示”界面。波形显示，实时显示三路电压和三路电流的波形。单击“确定”键退出此画面。图9 波形图6.11 数据管理在主菜单下，单击“8”键，进入“数据管理”界面。在该界面下，将显示每组存储数据的概要。如序号、起始存储时间、存储帧数。通过“↑”“↓”键来选择不同的数据组。在选定数据组上，单击“→”键进入该组数据的详细浏览。在详细数据浏览界面中，“2”、“9”键为上下记录翻页；“5”、“7”键为“伏安测试”、“闪变测试”、“不平衡度及误差”、“谐波测试”、“向量测绘”、“波形显示”等项之间切换。在详细数据浏览界面中，单击“确定”键，进入“数据管理”界面。在“数据管理”界面，单击“9”键，将出现删除选择提示。

临汾核相仪

临汾相位伏安表任意位置3．一般规格功 能同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。电 源DC3.7V 大容量锂充电电池 功耗开启背光灯耗电280mA，电池连续工作5小时以上显示模式LCD显示，71×52mm仪表尺寸长宽厚：187＊191＊51mm钳口尺寸Φ8mm电压量程AC 0.00V～600V 电流量程AC 0.0mA～20.0A相位量程0.0°～360.0°频率量程45.00Hz～65.00Hz有功功率量程-12kW～12kW无功功率量程-12kVAR～12kVAR视在功率量程0.0～12kVA功率因数量程-1～＋1电流矢量和0mA～60.0A分辨率电压：AC 0.01V电流：AC 0.1mA相位：0.1°频率：0.01Hz有功功率：0.1W无功功率：0.1VAR视在功率：0.1VA功率因数：0.001电流矢量和：1mA相 序正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁检测速率约2秒/次数据保持测试中按HOLD键保持数据，“HOLD”符号显示数据存储500组USB接口USB接口，所存数据上传电脑，便于分析管理数据自动关机开机约15分钟后，

<临汾>天正华意电气设备有限公司 临汾核相仪

临汾相位伏安表测试时，可以根据各种相位关系判断感性容性负载、相序、极性，若U1I1相位显示在0°～90°范 围，则被测负载为感性，显示在270°～360°范围，则被测负载为容性；若显示相位都接近120°，则为正相序，且极性相同；若显示相位接近120°和300°，则为正相序，且极性相反(可能有电流钳夹反或线路接线反)，其他情况为反相序(不考虑缺相)。在相序测试显示模式下，U1、U2、U3或I1、I2、I3为正相序时，光标从左往右顺次闪烁；反相序时，U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁。若U1、U2、U3或I1、I2、I3对应的光标不亮，可能缺相或信号幅值太低。接线参考图：测试单相电压、电流、相位、频率、功率等：测试三相四线电压、电流、相位、相序、频率、功率、功率因数等：测试三相三线电压、电流、相位、相序、频率、功率、功率因数等：三相四线(三相负载平衡时的相位)相位关系相位值相位关系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三线(三相负载平衡时的相位)相位关系相位值相位关系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四线向量图与三相三线向量图五. 电池管理● 及时给电池充电，长时间不使用仪表每3个月给电池充电一次。● 警告！电池盖板没有盖好的情况下禁止进行测试，否则有危险。● 更换电池时，请注意电池极性，否则可能损坏仪表。1．当电池电压低于6.5V时，请及时充电，充电时间约4小时。2．若更换电池，先确认仪表处于关机状态，松开电池盖板的螺丝，打开电池盖板，换上新电池，注意电池规格极性，盖好电池盖板，拧紧螺丝。3．按POWER键看能否正常开机，若不能开机，请按第2步重新操作。4．若用户无法更换电池，请与厂家联系。六. 装箱单主机1台仪表箱1个电流钳3把测试线4条USB充电器、充电线一套锂电池1组(仪表内)光盘1个说明书、保修卡、合格证1份本公司不负责由于使用时引起的其他损失。本用户手册的内容不能作为将产品用做特殊用途的理由。本公司保留对用户手册内容修改的权利。若有修改，将不再另行通知。

<临汾>天正华意电气设备有限公司

临汾相位伏安表参数设置界面图五、参数设置参数设置界面如图五所示，此屏用于调整试验前所需要确定的数据。包括：高压PT变比、高压CT变比、变压器组别、高压CT接法、低压CT接法、设置日期、设置时间、变电站名称、变压器编号。?高压PT变比：指被测变压器的高压侧电压互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?高压CT变比：指被测变压器的低压侧电流互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?变压器组别：指被测变压器的联接组别。包括方式：Y/Y、Y/D1、Y/D5、Y/D11等。通过←、→键在几种方式间进行切换，选定到所需方式。当进行差动接线分析时本参数一定要设置正确，否则，标准矢量图将不正确。?高压CT接法：指被测变压器高压侧的电流互感器的接法。有Y和△两种方式。通过←、→键在几种方式间进行切换，选定到所需方式。?低压CT接法：指被测变压器低压侧的电流互感器的接法。有Y和△两种方式。通过←、→键在几种方式间进行切换，选定到所需方式。?设置日期：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：2013年1月12日则输入确认即可。

<临汾>天正华意电气设备有限公司 临汾核相仪
临汾核相仪 <临汾>天正华意电气设备有限公司

临汾相位伏安表在相序测试显示模式下，U1、U2、U3或I1、I2、I3为正相序时，光标从左往右顺次闪烁；反相序时，U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁。若U1、U2、U3或I1、I2、I3对应的光标不亮，可能缺相或信号幅值太低。接线参考图：测试单相电压、电流、相位、频率、功率等：测试三相三线电压、电流、相位、相序、频率、功率、功率因数等：测试三相四线电压、电流、相位、相序、频率、功率、功率因数等：八、电池充电充电时务必使用原装5V充电器，不用使用其它高电压充电器，否则会损坏仪表。长期不使用仪表，请一个月对仪表充电一次。1．当仪表电源电压低于3V时，显示“ ”符号，表示电池电量不足，请及时充电池，充电时充电口有指示灯，充满时指示绿灯。九、其他说明及注意事项1．电流钳的专用性每台仪表的三把电流钳专用于本台仪表，不能换到另一台仪表使用，同时三个钳子顺序不能互换，否则误差会加大。电流钳严防摔碰，钳口必须保持清洁，完全闭合测试才可靠。2. 电流钳的保养电流钳使用完毕后，应及时将钳口平面的尘埃除尽，不能用粗糙物或腐蚀剂清洁钳口平面，用软布加润滑剂(如：WD-40润滑剂)轻轻擦拭。测试前也必须清洁好再使用。3．本仪表供二次回路和低压回路检测，不能用于测量高压线路中的电流，以触电。

<临汾>天正华意电气设备有限公司

临汾相位伏安表为参考基准的六角图图12是主机改变相位参考基准后的六角图，通过“基准”键可选择IHA为参考基准，方向默认12点，直观检查差动接线。对于断路器失灵保护、微机母差保护、故障录波、监控系统电度计量、监控、安稳及备自投等都可参考上述方式进行保护二次回路的接线检查。9 操作注意事项1 ）主机与分机在通讯校验完成前不得随意插拔校验线。2） 测量通讯过程中不得改变主机基准，以免造成测量相位的错误。3） 相位测量时，注意电流流向必须与电流钳箭头标注方向一致。4） 分机切换编号或测量点，请等待5s钟待测量示数稳定后再发送。5） 测量通讯过程中若出现误关机，必须关闭分机重新校验。10 主机存储数据格式的导出使用装置附带的U盘可以将主机存储的测试数据导出，所导出的数据格式均加入了制表符，可直接复制至excel文档中进行后期测试报告的编辑。10.1测量通讯数据导出格式10.2 单机测量数据导出格式11 产品保修卡产品保修卡1 本产品自购买日期起免费保修一年，终身维修。2 下述情况产品出现故障不在保修范围内：2.1 未按照说明书要求使用所造成的损坏。2.2 人为行为导致的产品损坏。此保修卡为保修服务的重要凭证，遗失不补。请妥善保管！ 操作注意事项1 ）主机与分机在通讯校验完成前不得随意插拔校验线。2） 测量通讯过程中不得改变主机基准，以免造成测量相位的错误。3） 相位测量时，注意电流流向必须与电流钳箭头标注方向一致。4） 分机切换编号或测量点，请等待5s钟待测量示数稳定后再发送。5） 测量通讯过程中若出现误关机，必须关闭分机重新校验。10 主机存储数据格式的导出使用装置附带的U盘可以将主机存储的测试数据导出，所导出的数据格式均加入了制表符，可直接复制至excel文档中进行后期测试报告的编辑。10.1测量通讯数据导出格式10.2 单机测量数据导出格式11 产品保修卡产品保修卡1 本产品自购买日期起免费保修一年，终身维修。2 下述情况产品出现故障不在保修范围内：2.1 未按照说明书要求使用所造成的损坏。2.2 人为行为导致的产品损坏。此保修卡为保修服务的重要凭证，遗失不补。请妥善保管！

<临汾>天正华意电气设备有限公司

临汾相位伏安表随着电力行业的发展和微机综合自动化产品的推广应用，保护回路和计量回路的接线正确与否，直接影响到电力系统工作的稳定性和电费计量的准确性，而这两点正是电力系统非常重要的两个方面。由于保护装置和高压计量装置的接线比较多，容易造成错误接线，而又不易被察觉，（尤其是差动保护的复杂接线，有时高、低侧同时引入，又存在不同的联结组别，极易接错，而在平时运行中又可能不会误动或拒动，存在很大的隐患）。我公司根据现场测试需要，适时开发出“三相保护回路矢量分析仪”。该产品集多功能于一身，具有多种测量功能，主要测量功能为：相位仪功能—校验主变差动保护和母线差动相位的正确性；电参量测试仪功能—测试电力系统必要的电参量参数；计量接线检测仪功能—对三相三线电能计量接线进行检测；谐波含量测试功能—现场测试电压和电流的谐波含量；示波器功能—显示柱状图，做为简单的示波器，用来观察测试信号波形。该测量仪器采用DSP交流采样，可同时测量三路电压和三路电流模拟量，仪器六通道矢量同屏显示，人机对话界面友好。

临汾相位伏安表测试时，可以根据各种相位关系判断感性容性负载、相序、极性，若U1I1相位显示在0°～90°范 围，则被测负载为感性，显示在270°～360°范围，则被测负载为容性；若显示相位都接近120°，则为正相序，且极性相同；若显示相位接近120°和300°，则为正相序，且极性相反(可能有电流钳夹反或线路接线反)，其他情况为反相序(不考虑缺相)。在相序测试显示模式下，U1、U2、U3或I1、I2、I3为正相序时，光标从左往右顺次闪烁；反相序时，U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁。若U1、U2、U3或I1、I2、I3对应的光标不亮，可能缺相或信号幅值太低。接线参考图：测试单相电压、电流、相位、频率、功率等：测试三相四线电压、电流、相位、相序、频率、功率、功率因数等：测试三相三线电压、电流、相位、相序、频率、功率、功率因数等：三相四线(三相负载平衡时的相位)相位关系相位值相位关系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三线(三相负载平衡时的相位)相位关系相位值相位关系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四线向量图与三相三线向量图五. 电池管理● 及时给电池充电，长时间不使用仪表每3个月给电池充电一次。● 警告！电池盖板没有盖好的情况下禁止进行测试，否则有危险。● 更换电池时，请注意电池极性，否则可能损坏仪表。1．当电池电压低于6.5V时，请及时充电，充电时间约4小时。2．若更换电池，先确认仪表处于关机状态，松开电池盖板的螺丝，打开电池盖板，换上新电池，注意电池规格极性，盖好电池盖板，拧紧螺丝。3．按POWER键看能否正常开机，若不能开机，请按第2步重新操作。4．若用户无法更换电池，请与厂家联系。六. 装箱单主机1台仪表箱1个电流钳3把测试线4条USB充电器、充电线一套锂电池1组(仪表内)光盘1个说明书、保修卡、合格证1份本公司不负责由于使用时引起的其他损失。本用户手册的内容不能作为将产品用做特殊用途的理由。本公司保留对用户手册内容修改的权利。若有修改，将不再另行通知。
