林芝直流电阻测试仪当三相阻值测试完毕后，仪器自动计算出三相不平衡率（见图二十五）。测试该相绕组时温度值图二十五?继续测试：仪器将删除数据，重新进行测量。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。按“取消”键，返回上一屏。5.5.5无线测温模块将温度探头和胶棒天线与无线测温模块连接好，按下无线测温模块开关机键，2秒钟模块开机（运行灯闪烁提示已开机）。将温度探头插入试品内部，无线测温模块即可将实时采集到的温度上传至主机。如电源灯闪烁，指示电源欠电，请及时充电。不用时长按开关机键2秒钟，运行灯熄灭，提示已关机。5.6 存储查询在“主菜单”屏下选中“存储查询”选项，按“确认”键进入“存储查询选择”屏（见图二十六）。图二十六5.6.1有载存储查询在“存储查询选择”屏下选中“有载存储查询”选项，按“确认”键进入“有载存储查询”屏（见图二十七）。如果没有存储数据，会提示“无存储记录!!”图二十七屏幕上部和中部显示存储的数据信息，屏幕底部显示存储的查询索引：存储001/020：001表示当前查询的存储数据的位置，即第几条存储记录，其中001表示 的存储记录。020表示共存储了多少条测试记录。在此界面按“确认”键进入该条记录的“波形数据”屏，见图二十八。图二十八?波形分析：参见4.5.2.1.2 波形分析。?转存优盘：将当前查询的存储数据转存到外接优盘，BMP图形格式。?波形打印：将当前查询的存储数据进行打印。5.6.2直阻存储查询在“存储查询选择”屏下选中“直阻测试查询”选项，按“确认”键进入“直阻测试查询”屏（见图二十九）。如果没有存储数据，会提示“无存储记录!!”图二十九屏幕上部和中部显示存储的数据信息，屏幕底部显示存储的查询索引：存储001/020：001表示当前查询的存储数据的位置，即第几条存储记录，其中001表示 的存储记录。020表示共存储了多少条测试记录。在有存储数据的情况下，在“存储查询”屏下按“左右”键进行不同存储信息的查询，按“确认”键弹出功能菜单，可进行“存储打印”、“转存优盘”操作。?存储打印：将当前查询的存储数据进行打印。?

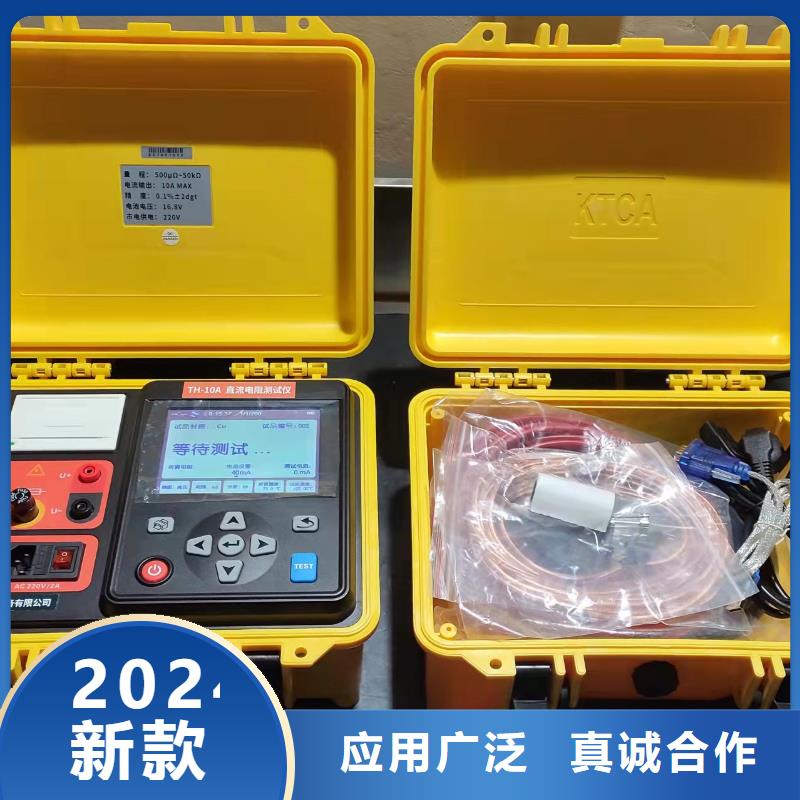

林芝直流电阻测试仪 变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制了直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。如选择启用中性点校正功能，仪器将先测量单相AO数据暂存，然后再进行三相测量， 使用暂存的AO数据进行中性点校正，使三相测量数据更接近单相法测量的数据；如不启用该功能，仪器将直接进行三相测量，速度更快，只是数据与单相测量数据差异稍大一些，但是对于三相不平衡率影响微乎其微。本说明书只以带中性点校正功能的测试方法加以说明，不带中性点校正功能只需跳过单相测量步骤即可。

林芝直流电阻测试仪转存优盘：将当前查询的存储数据转存到外接优盘。5.7 时钟设置在“主菜单”屏下选中“时钟设置”选项，按“确认”键进入“时钟设置”屏（见图三十）。图三十在“时钟设置”屏下按“左右”键对要修改项进行选择，按“上下”键修改所选项，按“确认”键保存当前设置并返回“主菜单”屏，按“取消”键放弃当前设置并返回“主菜单”屏。（注：本时钟设置功能可根据闰年自动计算二月份的天数，并能根据所设置日期自动计算出星期几。）5.8厂家设置此项为厂家设置项，需要密码，用户不能设置。6 注意事项6.1在无载调压绕组，不允许在测试过程中或未放完电时切换无载分接开关。6.2在测试过程中或放电过程中不允许拆除测试线和切断AC220V电源。6.3使用本仪器前一定要认真阅读本手册。6.4仪器的操作者应具备一般电气设备或仪器的使用常识。6.5本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温等场所。6.6仪器应避免剧烈振动。6.7对仪器的维修、护理和调整应由专业人员进行。7 售后服务7.1 本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。7.2 自购机之日起，凭保修单保修两年，终身维护。在保修期内，维修不收维修费；保修期外，维修调试收取适当费用。7.3 属下列情况之一者不予保修：7.3.1 用户对产品有自行拆卸或对产品工艺结构有人为改变。7.3.2 因用户保管或使用不当造成产品的严重损坏。7.3.3 属于用户其它原因造成的损坏。

林芝直流电阻测试仪技术指标3.1量程：单相： 20 A 0.500mΩ～1.000Ω 10A 1.000mΩ～2.000Ω 5 A 10.00mΩ～4.000Ω 1 A 100.0mΩ～20.00Ω0.1A 1.000 Ω～200.0Ω三相： 10A + 10A 1.000mΩ～0.800Ω 5 A + 5 A 10.00mΩ～1.600Ω1 A + 1 A 100.0mΩ～8.000Ω 3.2准确度：±(读数×0.2%+2字)3.3 分辨率：0.1uΩ3.4 工作电源：AC220V±10% 50/60Hz3.5 使用温度：-10℃～50℃ 3.6相对湿度：＜90%，不结露3.7仪器体积：410×290×220mm3.8仪器重量：8.7Kg（不包括测试线）4 面板及接线端子介绍图一4.1 测试接线区： 黄、绿、红、黑4色接线座，分别对应A、B、C三相与中性点O，和测试线（黄、绿、红、黑）棒弹侧对应连接，测试线另一端有黄、绿、红、黑4色测试钳，可接变压器高、中、低压任一绕组（如无中性点O套管，将黑色测试钳悬空即可）。4.2 显示屏： 320×240点阵液晶，带LED背光，显示操作菜单和测试结果。4.3 按键： 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。4.4 优盘接口： 外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘。在存储过程中，严禁拨出优盘。4.5 打印机： 打印测试结果。4.6 接地端子： 仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须干净。4.7 电源开关： 整机电源开关和电源插座，保险管座与电源插座一体，保险管规格为250V/5A，尺寸φ5mm×20mm，应使用相同规格的保险管。5 操作使用说明 5.1 测试接线测试线的黄、绿、红、黑测试钳接被测试品高压（中压或低压）端的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）。5.2 打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。 打印机自检：按住按键不放，同时给打印机上电，即打印出自检条。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。

林芝直流电阻测试仪概述变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好引出线是否有断裂，多股导线并绕是否有断股等情况。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能，可靠。仪器测试精度高，操作简便，可实现变压器直流电阻的快速测量。二、措施1、使用本仪器前一定要认真阅读本手册。2、本仪器室内外均可使用，但应避开雨淋、腐蚀气体等场所使用。3、避免剧烈振动。4、对仪器的维修、维护和调整应由专业人员进行。5、测试完毕后一定要先按复位键，等放电报警声响结束后方可关闭电源，再拆除测试线。6、测试过程中，禁止移动测试夹和关断供电线路。
