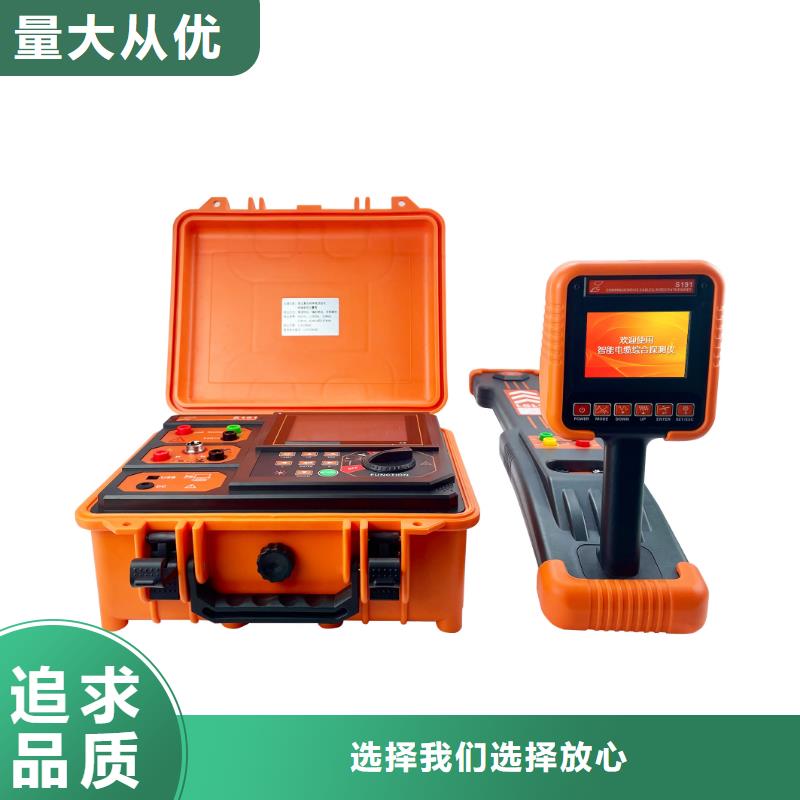

龙岩电缆故障探测仪 智能型电缆故障测试仪一、简介TH-2003智能型电缆故障测试仪，根据中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术规范，结合市场需求，历经十多年现场经验积累研发，采用多次弧反射法、低压脉冲法、脉冲电流法、衰减法等新技术。TH-2003智能型电缆故障测试仪主机集测距、路径一体，整机采用PP塑料机箱，小巧精致，易携带；操作界面友好，即使非专业人员操作，依然可以很快熟悉并使用，、准确的完成电缆故障测试工作。该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的测试。敬 告：本套设备测试电缆高阻故障时，采用冲击闪络法，故障点须放电且有明火现象。请注意严禁在高瓦斯、高浓度易燃气体环境中测试!如遇此状况，请与厂家联系，采取其它测试方式。由此发生的事故与设备生产商无关!二、功能特点1.用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。2.工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。3.采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。4.故障自动搜索，距离自动显示，双游标移动可到0.1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。5.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。6.内置电源供电，在无电源环境中均可长时间使用。7.体积小、重量轻、使用方便，检测故障成功率和测试精度高。8.在任何环境下性能稳定，不死机，信号采集高压保护措施。

龙岩电缆故障探测仪跨步电压测量法跨步电压法又叫差分电位法如果一埋地电缆发生接地故障，我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压，那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差，但半径不同的任意两点间却存在电位差（如图中A、B两点），而且当两点间距固定时，两点离中心越近电位差越强。利用这一特点，我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时，电位差变为零。如果继续移动越过故障点时，电位差极性将会反相，如此来回移动就可准确判断出接地点。操作步骤1）将所有用电设备脱离被测电缆，保证被测电缆无任何连接；2）将发射机的红色接线柱接到被测电缆上，黑色接线柱通过接地针接到大地；3）主机开机，选择路径测试；4）按接收机上的“ON”键开机，选择“跨步电压”模式。5）然后背上接收机，手持跨步电压的定位探测架，根据接收信号的强度判断线路径，沿着线缆路由向前走，走几米把定位探测架在线缆路由的地面上插入一次（如果土壤比较干燥或在水泥地面，可适当地在插针点浇上些水，两根定位探测架的连线应与被测电缆平行）。

龙岩电缆故障探测仪电力线缆故障检测系统 参考技术规格/标准的产品。 技术资料要求： 投标方需提供投标产品相关技术，包括但不限于定位电源，测距及定点装置。 功能性要求： 外观设计：轻巧、便携，便于现场移动。 集成化程度：接线简单、操作方便。 性：耐压较高，具备“紧急高压分”开关功能。 （1）超长的测试范围：测试范围达100km。 （2）多种测距方式：具有低压脉冲法、脉冲电流法、二次脉冲法。 （3）多种定点方式：相互验证确保定点位置准确，可靠。 （4）智能定点：通过智能算法直接给出声磁延时值，降低对测试人员的要求。 （5）波形时间差分析功能，通过波形判断，无需判断故障声音真伪。 （6）T20自动哑音功能：避免移动传感器的噪音，损伤耳朵。 （7）提供被测电缆位置的左右方向指示，在定点的同时进行路径探测。 （8）声音通道滤波参数4档可调，选择合适的滤波器参数，抑制环境噪音。 （9）背景降噪功技术：有效滤除环境干扰噪声，凸显故障位置放电声音，声磁延时值测试更准确。 （10）360度罗盘导向功能：显示电缆铺设方向和传感器的夹角，提高定点效率。 （11）隔音传感器，传感器采用双层隔音方式，进一步减少环境噪音影响。 （12）电缆深度估算功能。 （13）半透半反大屏幕液晶显示，确保阳光下可视。 （14）适用范围广：适用于1~35kv所有电缆主绝缘低阻接地、低阻短路、高阻接地、高阻短路、高阻泄漏、高阻闪络、间歇性等各种高低阻电缆故障。 （15）供电方式：自带T20适配电源，锂电池供电，全程无需额外供电，方便野外使用。 （16）可搭配“AI人工智能AR专家”：直接指导现场作业人员完成现场操作和判断。 （17）具备智能工作流后台：可编辑标准工作作业流，发布任务给接收人。 （18）具备远程协助功能：基于5G网络通讯技术，能够实现实时后台专家指导工作，具备冻屏标注、白板功能、文件传输、桌面共享、语音视频实时交互的功能，可以随时随地通过选配件AR眼镜与后台专家交互。 （19）电缆AR远程协助系统具备账号管理、密码管理的功能，能够实时北斗定位测试人员现场位置，予以指导。远程协作后台可支持电脑端、手机端。系统自带电缆诊断云课堂，可以通过手机端和web端登录学习。

龙岩电缆故障探测仪 单相接地故障点巡查使用前确保巡查装置各仪器电量足够4.4.1 确认线路已经停电（线路负荷电流检测）使用绝缘令克棒将钳表卡入被测线路，信号接收定位器检测负荷电流，实时显示线路负荷电流值（必须为0，确保停电状态），此功能也可以检测正常运行线路的负荷电流。4.4.2单相接地故障点定位（1）在信号发生装置关机状态下，接地线将主机可靠接入大地，同时将将挂钩拉闸杆接入故障线路（三个挂钩同时短接接入三相），打开装置电源，选择档位开关进入“异频信号”，调节“电流调节”旋钮，确保电流大小在15-50mA之间，一般调至30mA。（2）建议使用二分法，将钳表沿故障线路巡查，实时查看信号接收定位器显示的异频电流值。当某一点的两侧异频电流值发送跳变，则确定这一点就是接地故障点。（3）检测完成，关闭所有设备电源，对信号发生装置进行充电。4.4.3高阻接地查找（1）在信号发生装置关机状态下，接地线将主机可靠接入大地，同时将将挂钩拉闸杆接入故障线路（三个挂钩同时短接接入三相），打开装置电源，选择档位开关进入“摇表信号”，按下确定键输出摇表信号，测试绝缘电阻，10s后显示测试数据（例如500k），界面提示测试结束。

龙岩电缆故障探测仪 仪器操作使用方法1、声音通道设置：仪器出厂时默认为全通。故障点冲击放电的声音频率，受声波传播介质和传播距离的影响非常大。声波传播速度越快，距离声源的距离越小，声波的高频衰减就越少。在实际现场中，坚硬覆土物（比如水泥、石板下）的声波传播速度快，声波高频成分多。而在沙滩或泥土的覆土物上，放电声音的高频成分被大大的衰减，声波低频成分居多。滤波参数 功能描述全通 全通：带宽100Hz~1.5kHz本设定提供的工作频带，适合在外界干扰比较小的环境下使用。低通 低通：带宽100Hz~400Hz本设置特别适用于测量点距离正在故障点比较远，或者覆土物是松软的土壤或沙子的情况。但是该设置不能降低低频干扰信号，容易发生低频信号的噪音音量较高的现象。高通 高通：带宽200Hz~1.5kHz本设置，适用于非常坚硬的路面或靠近故障点的情况。同时对低频背景噪音信号大大衰减。带通 带通：带宽150Hz~600Hz带通滤波是在低通滤波和高通滤波设定之间做出的折中平衡。这样根据不同的现场，选择合适的滤波参数。本设备支持四种录波参数

龙岩电缆故障探测仪 4、若故障电缆位于电缆沟的排架上，且是封闭性故障（即电缆外皮未破，冲击放电时，故障点的闪络仅在芯线与外皮之间，外面看不到火花）。冲击放电时，在电缆本体上有长距离的较强振动，用声测法和同步定点法都无法确定振动的位置。此时的常规定点仪将完全失效，而数显同步定点仪便可发挥其特长了。只要将探头放置在具有强烈振动电缆本体上，数显屏将会在冲击闪络的同时记录下探头距故障点的距离，操作者便可很快根据距离指示数，将探头放置在故障点附近，寻找数显屏小读数所对应的位置，此位置便是的故障点。注意，有时会出现冲闪时电缆全线都有微小振动的现象，各处强度几乎一样，只是接头处可能声音稍大些。这是对电缆进行冲击放电时电缆出现的“电动机”效应，千万不要被此声音迷惑。故障点的振动声很大，与全线“电动机”效应振动的微小振动声音有明显差别。可以不必理会此种微小振动，径直去找明显的较大的振动波（故障点发出的）。

龙岩电缆故障探测仪 采用的是时域反射原理，即对电缆发射一电脉冲，电脉冲将在电缆中匀速传输，当遇到电缆阻抗发生变化的地方（故障点），电脉冲将产生反射。测距主机将电脉冲的发射和反射的变化以时域形式通过液晶屏显示出来，通过屏幕上的波形可直接判读故障距离。五、仪器操作面板及界面说明1.操作面板介绍① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。2.工作界面介绍采样方式 按“ ”键，弹出采样方式选择子菜单。子菜单中包括：“低压脉冲”、“闪络方法”、“三次脉冲”、“八次脉冲”和“速度测量”。仪器开机默认“低压脉冲”，根据测试需要，可选择相应的采样方式，再按“采样方式”键退出（三次脉冲和八次脉冲为扩展测试方法）。脉宽按“”键，弹出脉冲宽度选择子菜单。子菜单中包括7个选项，分别为：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。根据测试距离选择合适的脉宽，按对应的子菜单键可以对脉冲宽度进行选择，仪器开机默认0.2μs，再按“脉宽”键退出此项功能。注意：在高压闪络法测试中此项不做选择。

龙岩电缆故障探测仪 技术参数1.采样方法：低压脉冲法、冲击闪络法、速度测量法2.采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定5.冲击高压：35kV及以下6.测试距离：＜60km7.分 辨 率：1m8.测试精度：0.1m9.显示方式：工业级10.4寸彩色触摸液晶屏10.操作方式：触摸屏操作、物理旋钮操作11.分析设置：滚屏、缩放、保存、调出、波移等功能12.工作电源：内置电池供电13.连续工作：＞4h（亦可使用外接电源使用）14.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用15.波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位16.波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离
