娄底手持式光数字测试仪内置1G高速采样录波模块（规程要求：采用采样速率1G的示波器或波形记录仪），保证电流电压响应时间、电流电压同步性、电流电压合闸角、开关量一致性测试的正确性；采用录波方式、展显状态发生突变波形，通过分析计算得出结果；波形导出格式为JPG。内置高精度时间模块，保证毫秒计时间测量的正确性。交直流电流同通道、交直流电压同通道测量。独特的跟频技术，不同频率的六路电流、六路电压同时测量，保证电流、电压的幅频特性测量的正确性。同时测量电流、电压的有效值、峰峰值（纹波）、基波值、直流分量、谐波含量。电流、电压全自动换档(进行检定时根据检测点指定档位。装置具有完善的过压、过流硬件保护功能，避免错误操作损坏装置、保证装置运行的可靠性。系统能全自动控制继电保护测试仪输出，检测新规程要求的所有项目的时间大约为40分钟，检定交流采样测量装置大约为15分钟。1.1 THU66继电保护测试仪智能检定装置前面板1.2

<娄底>天正华意电气设备有限公司

娄底手持式光数字测试仪随着变电站通信网络和国际标准IEC61850 的制定和颁布，变电站的数字化使得数字化的保护及智能设备得到广泛应用，传统的模拟量输出的继电保护测试仪已不能满足其测试需求。2009年以十多年来在全国数百家用户中取得的继电保护测试系统生产研制的丰富经验为基础，本公司先后自主研发并推出了1A和2A二代光数字继电保护测试系统，实现了IEC61850-9-1、IEC61850-9-2、IEC60044-7/8 FT3标准格式电压、电流量的光数字输出和小信号模拟量输出，以及GOOSE报文的发布和订阅功能，基本满足了数字化保护和仪器仪表的测试需要。为了推动我国智能电网和智能化变电站的推广应用，电网公司加快了智能电网的技术进步和标准化步伐，先后发布了《智能变电站技术导则》(Q/GDW-383-2009)、《智能变电站继电保护技术规范》(Q/GDW441-2010)、《IEC-61850工程继电保护应用模型》(Q/GDW-396-2009)等标准规范，提出了“直采直跳”、“保护就地化”、“双AD采样”” 、“不依赖外部时钟同步采样”等新的标准要求， 而“传统PT/CT＋合并单元” 的采样模式又在广泛采用，

娄底变电站测试仪批发价 <娄底>天正华意电气设备有限公司
<娄底>天正华意电气设备有限公司

娄底手持式光数字测试仪光数字继电保护测试仪可测试的保护，输入的电压、电流可以是模拟小信号，也可以是纯数字量（IEC61850-9-1/2、FT3），还可以是它们的混合方式；而跳、合闸等状态量采用GOOSE传递、开入开出硬接点连接或混合方式。系统还可以选配功放接口模块外接本公司的数字仿真功率放大器输出二次模拟量，既能满足“传统PT/CT＋合并单元”采样模式数字化保护、自动装置和仪器仪表的参数整定和测试，又能用于传统模拟保护及自动装置的参数整定和测试。3、技术参数及性能指标3.1采样值报文收发多可收发6×4 组IEC 61850-9-1、IEC 61850-9-2/LE SMV采样值报文，每组SMV报文端口及通道属性可配置；多可收发6 组IEC60044-7/8（即FT3）采样值报文，端口、传输速率等通信参数可配置；每组IEC61850-9-1 SMV可支持标准的12个SMV数据通道或扩展的可配置多达32个SMV数据通道；每组IEC61850-9-2 SMV可配置多达64个SMV数据通道；每组FT3可支持标准帧即12个SMV数据通道或国网的扩展帧即22个SMV数据通道； 采样率和ASDU数可设置，每帧1-8个ASDU数，采样率每周256 点即12800Hz；数据帧发送间隔稳定均匀，离散度偏差≤±1μS可达。SMV各通道输出同步性≤100μS；多可映射到2组共12路电流、电压量；3.2 GOOSE 报文接收支持接收6×2组GOOSE 报文；每组GOOSE 报文支持256 个GOOSE 数据；每组GOOSE 报文的GOOSE 数据格式可设置，支持全部TDL；每组GOOSE 报文接收端口及通道属性可配置；多可映射到8路开入量信息；3.3 GOOSE 报文发送支持发送6×4组GOOSE 报文；每组GOOSE 报文支持256 个GOOSE 数据；每组GOOSE 报文的GOOSE 数据格式可设置，支持全部TDL；每组GOOSE 报文发送端口和发送间隔等通道属性可配置；

娄底手持式光数字测试仪 报文分析2.2.1 侦听报文侦听/停止侦听启动/停止报文侦听程序；信息流量选中报文的属性参数详细值，并与SCD进行匹配，检测并标记非匹配项；监视启动对选中报文的监视，包括波形、幅值、状态变位、相位、频率、谐波、统计（丢帧、离散度等）、异常、抓包分析等；过滤侦听参数设置，包括过滤光口、报文类型等；导至发送将选中的报文导入到测试配置中，并定义为发送报文；设置对报文监视的参数设置，包括显示一次值/二次值，是否重新采样，相位参考通道，额定延时通道等设置。换行/页方向键（上、下键换行，左、右键换页）2.2.2 报文信息查看选中报文控制块的详细属性参数值。IEC61850-9-1/20x88BAIEC61850 Goose0x88B8IEC60044-8 FT3IEC60044-8（国网）扩展帧报文IEC60044-8标准帧报文许继私有FT3格式报文2.2.3 报文监视2.2.3.1 SV报文波形切换到通道波形监视画面；上下键，选择通道；左右键，翻页；波形组成：（刷新频率 1s）波形曲线通道描述幅值（一次值或二次值，可设）相位（参考相可设）频率无效位（IEC61850-9-2）检修位（IEC61850-9-2）谐波切换到通道谐波分析画面；统计切换到SV报文帧数、丢帧次数、均匀性（离散度）统计画面；告警切换到异常帧告警信息列表界面。设置弹出SV报文的相位参考通道与变比等参数设置界面。单通道谐波含量分析0-10次谐波有效值、频率、含量分析。SV报文离散度统计分析统计累计帧数、丢帧次数、连续两帧之间的/小时间间隔，并按找均匀性区间分布统计落在每个区间的帧数及百分比。异常帧告警列表对SV报文的丢帧、品质异常（检修位、无效位等）、均匀性异常、同步位变化、Goose变位、发送机制异常等进行自动告警。

娄底手持式光数字测试仪常规的保护测试功能包括：1、继电器：测试电压电流、中间、时间、功率方向、同期、频率、阻抗、过流等各类继电器。2、差动试验：测试比例制动、谐波制动、直流助磁、速断、电铁变差动等原理构成的差动保护。3、故障模拟：简单故障模拟、多态模拟、系统振荡、故障再现、高级仿真。4、阻抗特性：测试阻抗圆、四边形、精工电压、精工电流、动作、记忆等阻抗特性。5、线路保护：距离保护定值校验、零序电流定值校验、工频变化量距离定值校验、整组传动试验、成套微机保护定值校验和时间特性。6、程控电源：电源发生器、谐波发生器、三角波、方波发生器、地铁直流保护。7、自动装置与表计：同期装置、毫秒计、功率表、快切装置、备自投。5、主要特点a. 采用了包括先进的军用通讯处理器和通讯专用嵌入式技术在内的多项高新技术，“基于PCI总线的MCU＋FPGA＋DSP架构”保证系统的实时性能、运算能力、通讯速度和稳定可靠。b. 采用MCU片内微总线网络接口结合FPGA网络及串行通信协处理插件的SMV报文传输技术，保证光网口和光串口的SMV输出高速可靠，数据帧发送间隔稳定均匀，离散度偏差≤±1μS可达，远超 保护“不依赖外部时钟同步采样”对SMV离散度的要求。c. 提供多达6对光网口和7个光串口，以独特的光网口动态复用技术在每对光网口均可支持多达10组IEC 61850-9-1/2 SMV、GOOSE报文混合收发，每个光串口可配置1组FT3 SMV收发，完全满足保护“直采直跳”、“保护就地化”、“双采样”等国网新标准对保护测试的需求。d. 具有针对数字保护测试特殊需要而精心设计的特色功能：

<娄底>天正华意电气设备有限公司 娄底变电站测试仪批发价

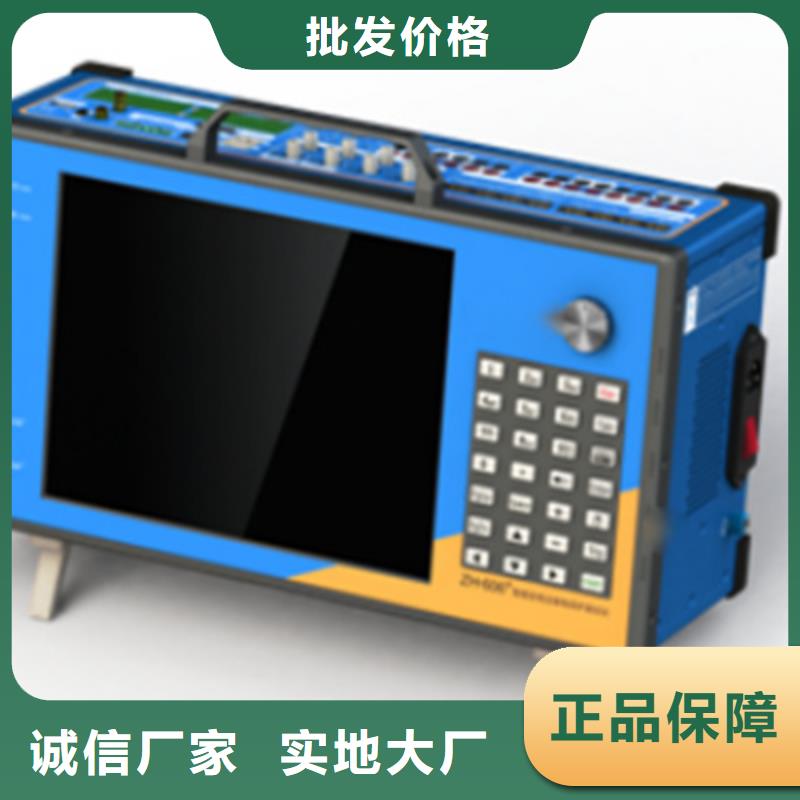

娄底手持式光数字测试仪 超轻小型系列手持式列继电保护测试仪，是采用一代科技和电子技术成果全新设计的超轻小便携的手持系列继电保护测试仪。该系列继保仪功能配置和操作方式与传统大型继保仪完全相同，但体积超小、重量轻，携带极其轻松，极大降低了现场人员的工作负担，提高了现场工作效率。手持系列继保仪包括TH-10型单相电流三相电压型、TH-30型三相电流四相电压标准型、TH-60型六相电流六相电压标准型。技术特点?超小型继保仪，略大于A4尺寸，体积超小，轻松携带?超轻型继保仪，仅重9.6kg，可手持操作?标准4路电压、3路电流输出，相电压120V，相电流30A?WindowTH操作系统，10寸大彩屏，传统测试软件，操作简洁流畅?双操作模式，单机操作，外接PC或WiFi操作?新型高保真线性功放，输出精度高达0.1％?高集成模块化结构，EMC性能好，可靠性高?完善可靠的自保护功能?主要技术参数标准模拟量电压电流输出交流电流输出：AC 3×30A/200VA交流电压输出：AC 4×120V/60VA交流输出精度：0.1％（10~120V）直流电流输出：DC 3×（±10A）/100VA直流电压输出：DC 4×（±160V）/60VA相位：0~360°相位准确度：＜0.5°输出频率：10~1200Hz频率准确度：＜ 0.01Hz叠加谐波：0~24次谐波开关量：8路开入，4路开出规格尺寸：350×250×120mm（长×宽×高）重量：9.6kg单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：

<娄底>天正华意电气设备有限公司
娄底变电站测试仪批发价

娄底手持式光数字测试仪内置1G高速采样录波模块（规程要求：采用采样速率1G的示波器或波形记录仪），保证电流电压响应时间、电流电压同步性、电流电压合闸角、开关量一致性测试的正确性；采用录波方式、展显状态发生突变波形，通过分析计算得出结果；波形导出格式为JPG。内置高精度时间模块，保证毫秒计时间测量的正确性。交直流电流同通道、交直流电压同通道测量。独特的跟频技术，不同频率的六路电流、六路电压同时测量，保证电流、电压的幅频特性测量的正确性。同时测量电流、电压的有效值、峰峰值（纹波）、基波值、直流分量、谐波含量。电流、电压全自动换档(进行检定时根据检测点指定档位。装置具有完善的过压、过流硬件保护功能，避免错误操作损坏装置、保证装置运行的可靠性。系统能全自动控制继电保护测试仪输出，检测新规程要求的所有项目的时间大约为40分钟，检定交流采样测量装置大约为15分钟。1.1 THU66继电保护测试仪智能检定装置前面板1.2

<娄底>天正华意电气设备有限公司
<娄底>天正华意电气设备有限公司 娄底变电站测试仪批发价

娄底手持式光数字测试仪切换方式设定状态的切换/结束方式。结束方式：按键触发、时间触发、开入触发、开入或时间触发状态保持时长(s)：结束方式为时间触发时生效，定义状态输出时长；触发后延时（ms):结束方式为开入触发（开入或时间触发）时生效，定义收到开入变位后延时输出时长；开入选择/逻辑：结束方式为开入触发（开入或时间触发）时生效，通过勾选定义参与变位判断的开入接点及组合逻辑；时间触发启动：定义状态序列测试在指定时间开始。2.4.4 开出定义开出1-8在状态中的输出状态。不勾选——断开（001，false）；勾 选——闭合（110，true）。2.4.5 测试过程及结果分析点击开始按钮（F1），系统按定义好的状态输出列表及切换方式连续输出各个状态，并记录各个状态中的收到的开入变位时刻。测试结束后，自动切换到测试结果分析画面。2.5 Goose发布Goose控制块选择：自动导入测试配置中定义的Goose发布报文控制块，下拉列表选择；方向键选中控制块单元格后按OK键，弹出下拉选择框或直接触屏弹出下拉选择框。修改值：F1或点击值列单元格；修改品质：F2或点击品质列单元格，弹出品质因素修改界面；置测试位：F3，对Goose报文控制块的测试标志位置位；测试配置：F4，切换到测试配置画面，进行Goose发布报文定义；发送选项：F5，弹出发送方式选择画面，控制发送方式；软件默认修改通道值或品质后自动发送。发送：F6，当发送方式选择为“编辑后发送”时生效，即修改通道值或品质后不立即发送，只有当点击“发送”时才改变输出。双点类型注1：双点类型暂时只支持01和10两种状态。注2：软件暂时支持单点/双点结构类型的发布。2.6 流量监视流量监视用来监视各个光以太网口的实时收发流量、平均流量、峰值流量。2.7 光功率测量光功率测量需要硬件支持光功率测量模块可以分析各个光纤以太网口模块的类型（传输速率、波长）、实时光功率强度、平均光功率强度及峰值。

<娄底>天正华意电气设备有限公司

娄底手持式光数字测试仪内置1G高速采样录波模块（规程要求：采用采样速率1G的示波器或波形记录仪），保证电流电压响应时间、电流电压同步性、电流电压合闸角、开关量一致性测试的正确性；采用录波方式、展显状态发生突变波形，通过分析计算得出结果；波形导出格式为JPG。内置高精度时间模块，保证毫秒计时间测量的正确性。交直流电流同通道、交直流电压同通道测量。独特的跟频技术，不同频率的六路电流、六路电压同时测量，保证电流、电压的幅频特性测量的正确性。同时测量电流、电压的有效值、峰峰值（纹波）、基波值、直流分量、谐波含量。电流、电压全自动换档(进行检定时根据检测点指定档位。装置具有完善的过压、过流硬件保护功能，避免错误操作损坏装置、保证装置运行的可靠性。系统能全自动控制继电保护测试仪输出，检测新规程要求的所有项目的时间大约为40分钟，检定交流采样测量装置大约为15分钟。1.1 THU66继电保护测试仪智能检定装置前面板1.2

娄底手持式光数字测试仪 SCD装载2.1.1 导入SCD文件刷新F1，刷新当前目录下的文件，插入U盘，按刷新键读取U盘数据；解析F2/OK，选中SCL文件后，按解析键提取SCL文件中的配置数据；解析完成后自动进入数据查看（IED列表信息）；根目录F3，将当前文件路径回退到U盘根目录下；返回F4，将当前文件路径回退到上级目录；打开F5/OK，选中文件夹后，按打开键进入选中文件夹进行查看；IED列表F6键，查询当前以解析SCL文件的数据；换行方向键（上、下）换页方向键（左、右）2.1.2 IED列表首页F1，返回到IED列表首页；上页F2/左键，返回到IED列表上一页；下页F3/右键，前进到IED列表下一页；尾页F4，前进到IED列的一页；筛选F5，设置IED过滤条件，快捷定位需要的使用的IED；控制块F6/OK，查看选择IED的报文控制定义信息；换行方向键（上、下）换页方向键（左、右）IED筛选功能支持IED按类型、制造厂商、描述或APPID进行筛选过滤，方便快速定位测试需要的IED。以APPID筛选为例，选择“自定义搜索”，在搜索文本框中输入AppID，如“4001”，点击“确定”（F1），则自动将包含有AppID ＝ 0x4001的IED筛选出来。2.1.3 报文控制块报文列表包含报文类型、APPID、关联IED，其中关联IED用来指明当前控制块的源（from）或目的（to)。基本信息浏览选中报文控制块的属性参数值；通道信息浏览选中报文控制块的数据集（通道）定义；导至发送将选中报文导出到测试配置，并定义为发送/发布报文；导至订阅将选择报文导出到测试配置，并定义为发布报文（Goose）；确定对“导至发送”与“导至订阅”操作进行确认；取消对“导至发送”与“导至订阅”操作进行取消；换行方向键（上、下）换页方向键（左、右）

娄底变电站测试仪批发价

娄底手持式光数字测试仪：软件操作您可以通过本章节了解 TH-8508系列产品的软件特性、基本设置及操作方法。附录Ⅰ：数字化/智能变电站名词附录Ⅱ：青岛天正华意电气设备有限公司的联络信息提示符号为了能够确保您正确的使用 TH-8508智能变电站光数字测试仪，请务必注意下面这些会在本手册中出现的标示符号所代表的特殊含义。警告：提醒您在进行某一项工作时要注意您本身的。小心：提醒您在进行某一项工作时要注意勿伤害到产品。重要：此符号标示您必须要遵照手册所描述之方式完成某一项或多项软硬件的操作或设置。注意：提供有助于完成某项工作的诀窍和其他额外的信息哪里可以找到更多的产品信息您可以通过以下几种方式获取您所使用的青岛天正华意电气设备有限公司产品信息以及软硬件更新信息等：TH-8508智能变电站光数字测试仪您可以到青岛天正华意电气设备有限公司取得所有关于软硬件产品的各项信息。1、其他文件在您的产品包装盒中除了本手册所列举的标准配件之外，也可能会夹带有其他的文件，如产品保证单据等。电子信息产品污染控制标示：图中之数字为产品之环保使用期限。仅指电子信息产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。有毒有害物质或元素的名称及含量说明标示：部件名称有害物质或元素铅(Pb)汞(Hg)镉(Cd)六价铬(Cr(VI))多溴联苯(PBB)多溴二苯醚(PBDE)印刷电路板及电子组件×○○○○○外部信号连接头及线材×○○○○○锂电池— 表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T 11363-2006标准规定的限量要求以下。× — 表示该有有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T 11363-2006标准规定的限量要求。备注：此产品所标示之环保使用期限，系指在一般正常使用状况下。

娄底变电站测试仪批发价 <娄底>天正华意电气设备有限公司

娄底手持式光数字测试仪GOOSE 网络可交换以下实时数据：a. 保护装置的跳、合闸命令b. 测控装置的遥控命令c. 保护装置间信息（启动失灵、闭锁重合闸、远跳等）d. 一次设备的遥信信号（开关刀闸位置、压力等）e. 间隔层的联锁信息光数字继电保护测试仪可对基于IEC61850标准的数字化装置和仪表进行测试和试验。系统内置嵌入式工控机，不用外接电脑即可独立操作以模拟合并单元，将电压、电流量按照IEC61850-9-1、IEC61850-9-2及FT3帧格式打包实时发送采样值给被测设备，辅以发送必要的GOOSE报文或输出必要的开关量硬接点信号，而被测设备的动作信号则通过测试仪的硬开关量输入接点或者以GOOSE报文发回给测试仪，测试仪根据试验逻辑过程实时对输出量进行调整，完成数字化装置和仪表的闭环测试。为满足保护“直采直跳”、“保护就地化”、“双采样”” 、“不依赖外部时钟同步采样”等新的标准要求，光数字继电保护测试仪提供了多达6对光纤网络接口和6个光纤串行接口，每对光网口可配置多达10组IEC61850-9-1/2 SMV、GOOSE混合收发，每个光串口可配置1组FT3 SMV收发，每组IEC61850-9-1 SMV可配置多达32个SMV数据通道，每组IEC61850-9-2 SMV可配置多达64个SMV数据通道，每组GOOSE可配置多达256个数据通道，每组FT3可支持国网的扩展帧即22个SMV数据通道。另外还具有2组共12路模拟小信号输出、8通道开入量、4通道开出量，内置GPS同步时钟以及IRIG-B或IEEE1588时间同步接口。主要适用于数字化变电站各种数字化保护、自动装置和仪器仪表的参数整定和测试，智能化程度高，测试准确。能模拟2组共12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保数字化变电站及线路运行的重要测试仪器。

娄底变电站测试仪批发价

娄底手持式光数字测试仪青岛天正华意电气设备有限公司衷心希望成为广大客户值得信赖的电力测试设备提供商、技术支持商和服务保障商。技术创新，服务至上！目录性须知I电气方面的性I操作方面的性I关于这本用户手册II用户手册的编排方式II提示符号II哪里可以找到更多的产品信息III章 产品介绍11.1 欢迎使用11.2 产品包装21.3 产品特色31.4 产品面板51.5 外围接口61.6 电源按钮9第二章 系统操作102.1 SCD装载112.1.1 导入SCD文件112.1.2 IED列表122.1.3 报文控制块142.2 报文分析152.2.1 侦听报文152.2.2 报文信息162.2.3 报文监视172.2.4 监视设置222.3 电流电压232.4 状态序列262.4.1 新增/修改状态272.4.2 短路计算282.4.3 切换方式292.4.4 开出302.4.5 测试过程及结果分析312.5 Goose发布322.6 流量监视342.7 光功率测量352.8 核相362.8.1 向量图显示372.8.2 数据对比表格显示382.8.3 报文统计分析对比382.9 极性测试392.10 VLAN测试412.11 智能终端响应时间测试432.11.1 模式一：Goose发布—硬开入接点接回432.11.2 模式二：硬开出接点开出—Goose订阅452.11.3 模式三：Goose发布-Goose订阅462.12 测试配置482.12.1 添加报文控制块492.12.2 通道映射532.12.3 光口数据镜像、转发、回环572.13 系统设置582.13.1 同步与时间582.13.2 显示设置592.13.3 默认参数602.13.4 软件版本信息61附录Ⅱ：青岛天正华意电气的联络信息错误！未定义书签。性须知电气方面的性?请确保电源适配器的供电在电源适配器的要求参数范围内。?如果电源适配器损坏，请严格遵循本产品充电设备要求参数采购新的电源适配器，不能随意混用，以防损坏仪器。?
