吕梁工频高压局放试验装置 下面介绍一些主要视为干扰或非正常放电的情况：（1）悬浮电位物体放电波形特点：在电压峰值前的正负半周两个象限里出现幅值。脉冲数和位置均相同，成对出现。放电可移动，但它们间的相互间隔不变，电压升高时，根数增加，间隔缩小，但幅值不变。有时电压升到一定值时会消失，但降至此值又重新出现。原因：金属间的间隙产生的放电，间隙可能是地面上两个独立的金属体间（通过杂散电容耦合）也可能在样品内，例如屏蔽松散。 （图 5—04）（2）外部电晕放电波形特点：起始放电仅出现在试验电压的一个半周上，并对称地分布在峰值两侧。试验电压升高时，放电脉冲数急剧增加，但幅值不变，并向两侧伸展。 原因：空气中高压或边缘放电。如果放电出现在负半周，表示处于高压，如果放电出现在正半周则处于地电位。(图5—05)（3）液体介质中的电晕放电波形特点： （图 5—06）放电出现在两个半周上，对称地分布在峰值两侧。每一组放电均为等间隔，但一组幅值较大的放电先出现，随试验 电压升高而幅值增大，不一定等幅值；一组幅值小的放电幅值相等，并且不随电压变化。原因：绝缘液体中或边缘放电。如一组大的放电出现在正半周，则处于高压；如出现在负半周，则地电位。

吕梁工频高压局放试验装置 局部放电现象，主要指的是高压电气设备。据电网统计，局部放电是造成高压电气设备终发生绝缘击穿的重要原因，也是绝缘劣化的重要标征。电力设备绝缘在足够强的电场作用下局部范围内发生的放电。这种放电以仅造成导体间的绝缘局部短(路桥)接而不形成导电通道为限。每一次局部放电对绝缘介质都会有一些影响，轻微的局部放电对电力设备绝缘的影响较小，绝缘强度的下降较慢；而强烈的局部放电，则会使绝缘强度很快下降。这是使高压电力设备绝缘损坏的一个重要因素。因此，设计高压电力设备绝缘时，要考虑在长期工作电压的作用下不允许绝缘结构内发生较强烈的局部放电。对运行中的设备要加强监测，当局部放电超过一定程度时，应将设备退出运行，进行检修或更换。在有气体或液体的固体电介质中，当击穿场强的气体或液体的局部场强达到其击穿场强时，这部分气体或液体开始放电。局部放电一般是由于绝缘体内部或绝缘 表面局部电场特别集中引起的。通常这种放电表现为持续时间小于1μs的脉冲。当绝缘发生局部放电时就会影响绝缘寿命。每次放电，高能量电子或加速电子的冲击，特别是长期局部放电作用都会引起多种形式的物理效应和化学反应，如带电质点撞击气泡外壁时，就可能打断绝缘的化学键而发生裂解，破坏绝缘的分子结构，造成绝缘劣化，加速绝缘损坏过程。1.局部放电是局部过热，电器元件和机械元件老化的预兆；局部放电趋势是局放随着时间的上升指数，这是个曲折的过程但某个阶段上升。在绝缘结构中产生局部放电时，会伴随产生电脉冲化学反应，并引起局部发热等现象；由于局部放电存在以上特点，故电气设备如何避免局部放电、如何去除局部放电，从而使设备正常运行就成为电力设备维护人员多考虑的事情。为了去除这种潜伏性故障现象，如今针对伴随局部放电而产生的一些电脉冲、超声波、电磁辐射等信号而衍生出很多在线检测局部放电现象的方法。青岛天正华意电气设备有限公司研制的 TH-70 系列手持式局部放电测试仪是一种多功能的手持仪器，其基于暂态地电压、超声波、特高频及高频电流检测方法，测试设备的局部放电情况；TH-70 系列手持式局部放电测试仪可以提供可读出的局部放电幅值、相位、波形、二维、三维以及录屏等图谱的存储以及读 出功能等，评估电气设备局部放电情况。系列手持式局部放电测试仪适用于电缆、GIS、开关柜及变压器等电气设备的局部放电检测。

<吕梁>天正华意电气设备有限公司 吕梁高压开关柜内部放电巡检仪让利促销

吕梁工频高压局放试验装置 变压器感应局放试验测试系统技术方案一、适用范围本设备主要用于部分35kV电压等级、20000KVA等级以下电力变压器倍频耐压、局部放电试验。二、使用条件海拔高度：≤1000m环境温度：-10℃～＋40℃相对湿度：＜90％（25℃时）使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％主要设备的技术参数（一）、TH-2007多通道局部放电检测仪简介TH-2007多通道局部放电检测仪是我们继TH－8001（仿MODEL－5）、TH－8201、TH－8601、TH－9801、 TH－2002型局部放电检测仪后研制开发生产的又一新颖仪器。它基本保持了前几种仪器的优点和功能，又根据当今国内外局放仪研究领域的先进理论，参照国际电工委员会（IEC）标准，采用了先进电路，引用了先进技术，通过各地用户广泛试用后的不断改进而成的，TH－2007多通道局部放电检测仪比TH－8601、TH－9801、TH－2002局放仪在设计上更完善，使用上更方便，性能上更可靠。TH－2007多通道局部放电检测仪具有灵敏度高，适用试品范围广，采用大面积示波管试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，放电量表具有线性、对数双功能指针式表头和数字式表头，同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。TH－2002局放仪具有体积小、重量轻，是携带式仪器。它是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。该仪器与JZF－8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。

<吕梁>天正华意电气设备有限公司 吕梁高压开关柜内部放电巡检仪让利促销
<吕梁>天正华意电气设备有限公司 <吕梁>天正华意电气设备有限公司

吕梁工频高压局放试验装置 抗干扰措施和局部放电图谱简介对于局部放电实验我们怕的就是干扰，下面简单介绍一下实验中可能遇到的干扰以及抗干扰的方法：（一）测量的干扰分类干扰有来自电网的和来自空间的。按表现形式分又分为固定的和移动的。主要的干扰源有以下一些：①悬浮电位物体放电，通过对地杂散电容耦合②外部电晕③可控硅元件在邻近运行④继电器，接触器，辉光管等物品⑤接触不良⑥无线电干扰⑦荧光灯干扰⑧电动机干扰⑨中高频工业设备（二）抗干扰方法采用带调压器，隔离变压器和滤波器的控制电源设置屏蔽室，可只屏蔽试验回路部分可靠的单点接地，将试验回路系统设计成单点接地结构，接地电阻要小，接地点要与一般试验室的地网及电力网中线分开。采用高压滤波器用平衡法或桥式试验电路利用时间窗，使固定相位干扰处于亮窗之外采用较窄频带，或用频带躲开干扰大的频率范围在高压端加装高压屏蔽罩或半导体橡胶帽以防电晕干扰试验电路远离周围物体，尤其是悬浮的金属固体！（三）初做实验者对波形辨认还是有一定困难的，下面就简单介绍一 放电类型和干扰的初步辩认：1． 典型的内部气泡放电的波形特点：(图 5—01)A．放电主要显示在试验电压由零升到峰值的两个椭圆象限内。B．在起始电压Ui时，放电通常发生在峰值附近，试验电压超过Ui时，放电向零相位延伸。C．两个相反半周上放电次数和幅值大致相同（相差至3：1）。D．放电波形可辩。E．q与试验电压关系不大，但放电重复率n随试验电压上升而加大。F．局部放电起始电压Ui和熄灭电压Ue基本相等。G．放电量q与时间关系不大。H．如果放电量随试验电压上升而增大，并且放电波形变得模糊不可分辨，则往往是介质内含有多种大小气泡，或是介质表面放电。如果除了上述情况，而且放电幅值随加压时间而迅速增长（可达100倍或更多），则往往是绝缘液体中的气泡放电，典型例子是油浸纸电容器的放电。

吕梁工频高压局放试验装置 校正脉冲发生器1、用途与适用范围JZF—10校正脉冲发生器是一个小型的价廉的电池供电的局部放电校正器，它体积小，重量轻，便于携带，同步方便，适合作为大量的现场测试和工厂产品测试的校正脉冲发生器。它可以以三种放电量的注入范围向试品两端注入频率为1.2KHz左右的校正脉冲。适合于国际电工委员会IEC—270所的任何一种试验电路2、主要规格及技术参数输出电荷量档位：5 PC、10 PC、20 PC 、50PC极性：正负交替重复频率：1.2KHz频率变化范围： ＞±100Hz脉冲上升沿时间：　100us注入电容：10PF 　电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50PC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V（三）、输入单元使用说明1、概述：输入单元是将放电试验回路中的放电信息检测出来的重要单元，亦称为检测阻抗，本输入单元能符合IEC270所的几种局部放电的检测方法（并联法、串联法、平衡法等）。本输入单元采用高频变压器的双调谐式输入回路，初次级均为LCR回路，其初级电感量在局放仪的放大器频带内与试验电路的等效电容相调谐。2、检测灵敏度及输入单元允许电流值：参照TH-2010多通道局部放电检测仪3、检测阻抗的选择：适当的选择输入单元可获得较佳的检测灵敏度，检测阻抗的选择原则是保证LCR检测回路的谐振频率F。落在所选择的放大器频带内。简单粗略的选择方法是：从输入单元初级电感两端上向主回路看过去所具有的电容量（通常为试品电容与耦合电容的串联值即试品电容与耦合电容的积除以它们的和），使其落在输入单元铭牌上所标调谐电容范围的中间值附近，这样选出的输入单元就是合适的输入单元。所谓调谐电容中间值是指两端电容值乘积的平方根，选择接近这个值的输入单元可得到的灵敏度。

<吕梁>天正华意电气设备有限公司
吕梁高压开关柜内部放电巡检仪让利促销

吕梁工频高压局放试验装置 结构说明本仪器为标准机箱结构，仪器分前面板及后面板两部分，各调节元件的位置及位置和功能见下图说明。1、4：长按改变门窗的位置2、3：长按改变门窗的宽度5：时钟设置按钮6：按9号键锁定后再按此键，即可打印试验报告7：分压比设置按钮8：门开关，重复按可选择左右门9：波形锁定按键10：椭圆旋转按钮11：显示方式按钮12：取消按钮A、B、C通道选择旋钮与后面板A、B、C测量通道相对应第五章 操作说明1、试验准备：将机器后面板的三个开关都置于“关”的状态（1）检查试验场地的接地情况，将本仪器后部的接地螺栓用粗铜线（用编制铜带）与试验场地的接地妥善相接，输入单元的接地短路片也要妥善接地。（2）根椐试品电容Ca，藕合电容Ck的大小，选取合适序号的输入单元（表一），表一中调谐电容量是指从输入单元初级绕组两端看到的电容（按Cx和Ck的串联值粗略估算）。输入单元应尽量靠近被测试品，输入单元插座经8米长电缆与后面板上输入插座相接。

<吕梁>天正华意电气设备有限公司

吕梁工频高压局放试验装置 电场不均匀。2、电介质不均匀。3、制造过程的气泡或杂质。经常发生放电的原因是绝缘体内部或表面存在气泡；其次是有些设备的运行过程中会发生热胀冷缩不同材料特别是导体与介质的膨胀系数不同，也会逐渐出现裂缝；再有一些是在运行过程中有机高分子的老化，分解出各种挥发物，在高场强的作用下，电荷不断地由导体进入介质中， 在注入点上就会使介质气化。二 、局部放电的模拟电路及放电过程简介介质内部含有气泡，在交流电压下产生的内部放电特性可由图1—1的模拟电路(a b c等值电路)予以表示；其中Cc是模拟介质中产生放电间隙(如气泡)的电容；Cb代表与Cc串联部分介质的合成电容；Ca表示其余部分介质的电容。

吕梁高压开关柜内部放电巡检仪让利促销 <吕梁>天正华意电气设备有限公司

吕梁工频高压局放试验装置无局放耦合电容器兼分压器 型号：FOF-150/200额定电压：150kV 高压臂电容量：200pF标称分压比：1000：1电容器介质损耗角正切值：在20℃，0.9─1.1UN下不大于0.002电容器短时工频耐压值为1.1UN 允许运行时间：UNIN运行60min70％UNIN 连续运行介质损耗：≤0.5％测量精度：≤±1％频率：50~200Hz电容量偏差范围：-5~＋10％（五）无局放保护电阻保护电阻连接在试验变压器与耦合电容器之间用来限制试品闪络时的短路电流，保护试品及试验变压器。结构为绝缘筒骨架，金属丝缠绕，两端装有均压环。型号：RD-150/0.1额定电压：150kV额定电流：0.1A电阻值： 3kΩ运行时间：1h温升：额定条件运行时，电阻表面温升不大于55K（六）工频无晕试验变压器 型号：YWDT-15kVA/150kV 额定容量：15kVA额定输入电压：0.38kV 额定输入电流：39.5A额定输出电压：150kV额定输出电流：0.1A测量绕组电压：150V联结组：II0冷却方式：ONAN使用条件：户内允许运行时间：100％UNIN 运行60min70％UNIN连续运行相数：单相频率：50Hz局部放电量：100％UN ≤3pC产品结构：环氧玻璃丝绕制绝缘外壳（七）试验开关柜7.1接触式电动调压器型号：TEDG-15容量：15kVA输入电压：0.5kV，单相，150Hz输入电流：30A输出电压：0~0.55kV，单相，150Hz输出电流：27.3A7.2电源隔离滤波器型号：LB-15额定容量：15kVA 图片仅供参考额定输入电压：0.38kV额定输入电流：39.47A额定输出电压：0.38kV额定输出电流：39.47A 相数：单相频率：50Hz 衰减特性：20kHz-100kHz ≥ 40dB100kHz-500kHz ≥ 60dB500kHz-1MHz ≥ 50dB使用条件：户内冷却方式：自然冷却7.3三倍频变压器型号：SGP-20容量：20kVA输入电压：0.38kV，三相，50Hz 输入电流：30.4A输出电压：0.5kV，单相，150Hz输出电流：23.1A7.4三倍频补偿装置型号：BKDG-15容量：15kvar额定电压：500V电抗值：20Ω~40Ω三种电容值：1uF~50uF三种

吕梁工频高压局放试验装置 顺时针旋转调压速度控制旋钮8，此时调压器顶部直流调压电机开始旋转，调压速度表3指示升压速度，试验变压器低压侧电压表1、低压侧电流表2、测量绕组电压表4、高压数字电压表5与高压侧电流表6均随着升压过程指示相应数值，刚开始升压时，升压速度可快些，当电压升到75％试品试验电压时，升压速度减低到每秒2％试验电压后升压速度升到所需额定试验电压。（10）当电压升到所需试验电压时，按耐压计时按钮18，此时耐压指示灯18亮，耐压计时元件9开始耐压计时，计时时间一到所设定的耐压时间，调压器即自动全速降压，直至降到零位时自动停止。（11）按停止按钮21，此时停止指示灯21亮，一次耐压试验即完成（如有一次，二次开关柜，应先断二次，再断一次）。（12）在耐压计时过程中，如发现试验电压偏离试验值，则可用微升或微降按钮15，将电压微调到额定试验电压。（13）在升压过程中，如试品被击穿，则调压器会自动全速降到零位；试品击穿指示灯12和柜内蜂鸣器会开始断续闪烁、蜂鸣报警，直到按停止按钮，才停止蜂鸣。（14）切断电源，结束试验。

<吕梁>天正华意电气设备有限公司
吕梁高压开关柜内部放电巡检仪让利促销 <吕梁>天正华意电气设备有限公司

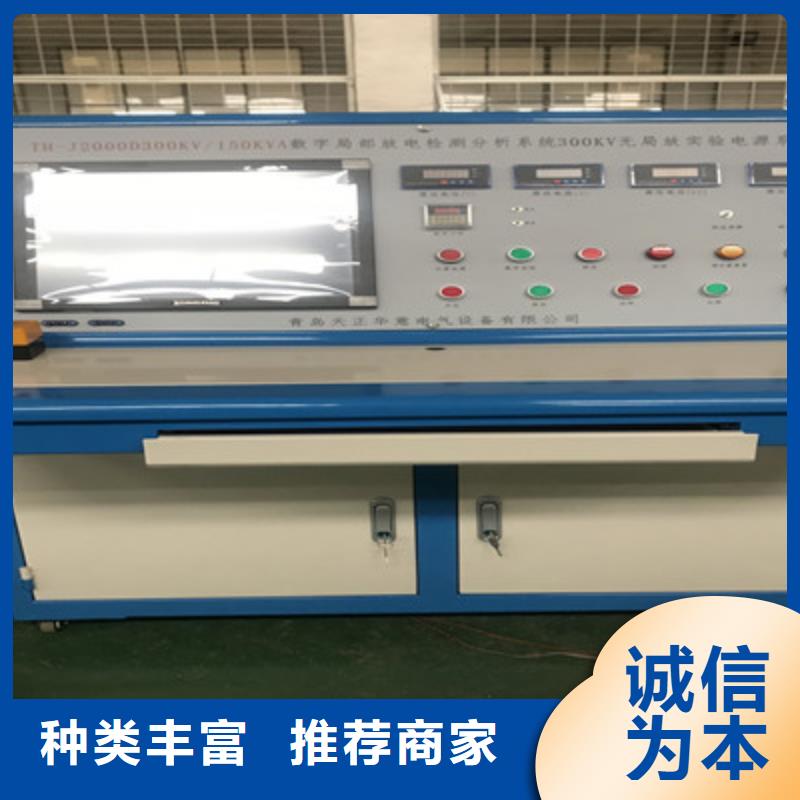

吕梁工频高压局放试验装置局放工频耐压试验装置技术方案青岛天正华意电气设备有限公司目 录一、设备适用范围方案编写说明 使用条件遵循技术标准设备组成总体技术要求、系统各单元技术要求、参数计算和选择出厂试验及验收 - 10 --5kVA/50kV无局放SF6工频耐压试验装置一、设备适用范围本套设备主要用于互感器、电力变压器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压、局部放电及其他科学试验研究。以下配置图片供参考数显控制箱＋模拟式局放仪二、方案编写说明本方案采用充气式无局放试验变压器做为高压电源，经过隔离滤波装置，取得较为纯净的高压电源，然后经无局放耦合电容器取得高压电路中的脉冲信号经局放仪检测被试品的局放量。三、使用条件海拔高度： ≤3000m环境温度：－15℃～＋40℃日温差： ≤25℃空气相对湿度： ≤90％（20℃）耐地震能力: ≤8级地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2电源电压的波形为实际正弦波波形畸变率＜3％设有一可靠接地点接地电阻＜0.5Ω安装地点:户内四、遵循技术标准JB/T9641 试验变压器GB10229 电抗器GB1094.1～GB1094.5电力变压器 GB/T.311.1 高压输变电设备的绝缘与配合GB/T16927.1高电压试验技术部分 一般试验要求GB/T16927.2 高电压试验技术第二部分测量系统GB7328 变压器和电抗器的声级测量GB/7354 局部放电测量GB/T509电力变压器试验导则GB2536变压器油JB/T563 耦合电容器及电容分压器订货技术条件JB/T8169 耦合电容器及电容分压器GB4208外壳防护等级GB/T191 包装储运图示标志DL/T 848.2高压试验装置通用技术条件 第2部分：工频高压试验装置DL/T 848.3 高压试验装置通用技术条件 第3部分：无局放试验变压器GB5273 变压器、高压电器和套管的接线端子GB/T11920 电站电气部分集中控制装置通用技术条件IEC60-1 高电压试验技术DL/T 846.1 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统

<吕梁>天正华意电气设备有限公司

吕梁工频高压局放试验装置工频无局放试验变压器成套装置技术方案一、适用范围本设备主要用于部分220kV电压等级以下电力产品如互感器、电力变压器、高压断路器、电缆附件等试品进行工频耐压、局部放电试验及其科学研究试验。二、使用条件海拔高度：≤1000m环境温度：-10℃～＋40℃相对湿度：＜90％（25℃时）使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％设有一可靠接地点，接地电阻≤0.5Ω主要设备的技术参数1、TH-150/300工频无晕试验变压器型号：YDTW-150/300相数：单相频率：50Hz额定容量：150kVA额定输入电压：0.4kV额定输出电压：300kV额定输入电流：375A额定输出电流：0.5A阻抗电压：≤10％输出波形畸变率：≤3％工频耐压水平：330kV/1min局部放电量：额定电压下≤10PC80％额定电压下≤5PC允许运行时间：额定电压、额定电流下运行1分钟；1/2额定电压、1/2额定电流下连续运行冷却方式：油浸自冷结构形式：绝缘外壳环氧玻璃丝绕制，可移动。顶罩外径×高：1450×2500 （单位：mm）重量：2100KG2、T-150单相电动柱式调压器型号：TEDGZ-150额定容量：150kVA额定电压：（输入/输出）0.38/0-0.42kV额定电流：（输入/输出）395/357A相数：单相 频率：50Hz冷却方式：干式自冷升压、降压的速度和方式：满足GB/T16927标准的要求外形尺寸：800×800×700 mm3重量：900kg输出电压波形畸变率：≤3％运行时间：1.1倍额定电压下运行1分钟，额定电压、额定电流运行30分钟

吕梁高压开关柜内部放电巡检仪让利促销

吕梁工频高压局放试验装置主要技术性能１、电容器在额定电压UN下可连续运行1小时。２、电容器电容量偏差范围:-5─＋10％CN 。３、电容器介质损耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４、电容器短时工频耐压值为1.1UN 。５、电容器在标称值电压下的局部放电量:≤5PC 根据用户不同要求外形尺寸可能有变化表中尺寸仅供参考。使用环境条件６、使用地区海拔高度不超过1000m环境空气温度范围为-25─＋45℃。７、产品使用时其环境空气相对湿度应不大于80％。（五）、倍频发电机电源滤波器LBS-800/431、主要技术参数：三相额定电压： 800V 额定电流 43A频 率100～200Hz 线 路 数3衰减特性10KHz ～ 100KHz ≥ 60dB 100KHz ～ 300KHz ≥ 70dB背景噪音额定电压下 Q≤ 5 PC声明该仪器用于探测中/高压（MV/HV）设备中的局部放电源。如果没有探测到放电，其并不意味着中高压设备中无放电活动。放电源往往具有潜伏期，绝缘性能也可能会由于局部放电以外的其他原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，应立即通知对设备的负责的相关单位。警告：局部放电测试仪仅用于接地电位。·检测电气设备时，在启用探头之前应该确保电气仪器金属外壳接地。 ·始终保持高压部分与仪器、探头和操作人员之间的距离。 ·严格遵守当地规则。 ·附近有雷暴天气时，不得进行测量。 ·电路通电后，不得实施测量。 ·切勿在测试过程中以机械方式（比如晃动或敲击）、电气方式（比如增加电压）或物理方式（比如加热）来干扰设备。·不得在爆炸环境中操作仪器或附件。 ·电池充电器内部具有市电交流电压。 ·该装置不属于用户自己维修的装置，如果需要维护与修理，请联系本公司进行维修。

<吕梁>天正华意电气设备有限公司 吕梁高压开关柜内部放电巡检仪让利促销

吕梁工频高压局放试验装置 干式变压器感应局放试验测试系统技术方案 一、适用范围本设备主要用于部分35kV电压等级以下电力变压器倍频耐压、局部放电试验。二、使用条件海拔高度：≤1000m环境温度：-10℃～＋40℃相对湿度：＜90％（25℃时）使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％设有一可靠接地点，接地电阻≤0.5Ω主要设备的技术参数（一）、TH-2010多通道局部放电检测仪简介TH-2010多通道局部放电检测仪是我们继TH－8001（MODEL－5）、TH－8201、TH－8601、TH－9801、 TH－2002型局部放电检测仪后研制开发生产的又一新颖仪器。它基本保持了前几种仪器的优点和功能，又根据当今国内外局放仪研究领域的先进理论，参照国际电工委员会（IEC）标准，采用了先进电路，引用了先进技术，通过各地用户广泛试用后的不断改进而成的，TH－2010多通道局部放电检测仪比TH－8601、TH－9801、TH－2002局放仪在设计上更完善，使用上更方便，性能上更可靠。TH－2010多通道局部放电检测仪具有灵敏度高，适用试品范围广，采用大面积示波管试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，放电量表具有线性、对数双功能指针式表头和数字式表头，同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。局放仪具有体积小、重量轻，是携带式仪器。它是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。该仪器与JZF－8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。

<吕梁>天正华意电气设备有限公司

吕梁工频高压局放试验装置 校正脉冲发生器予以校正。注意：方波测量盒应尽量靠近试品的高压端。红端子引线接高压端。然后调节放大器增益调节，使该注入脉冲高度适当（示波屏上高度2cm以下），使数字表读数值与注入的已知电量相符。调定后放大器细调旋钮的位置不能再改变，需保持与校正时相同。校正完成后必须去掉校正方波发生器与试验回路的连接。（3）测试操作：接通高压试验回路电源，零标开关至“通”位置，缓缓升高试验电压，椭圆上出现两个零标脉冲。旋转“椭圆旋转”开关，使椭圆旋转到预期的放电处于有利于观测的位置，连续升高电压，注意次出现的持续放电，当放电量超过规定的值时的电压即为局部放电起始电压。在规定的试验电压下，观测到放电脉冲信号后，调节放大器粗调开关（注意：细调旋钮的位置不能再变动），使显示屏上放电脉冲高度在0.2~2cm之间（数字电压表上的PC读数有效数字不能超过120.0），超过120至需要降低增益档测量。注意：本仪器使用数字表显示放电量，其满度值定为100超过该值即为过载，不能保证精度，超过该值需拨动增益粗调开关转换到低增益档。试验过程中常会发现有各种干扰，对于固定相位的干扰，可用时间窗装置来避开。合上开关用一个或两个时间窗，并调节门宽位置来改变椭圆上加亮区域（黄色）的宽度和位置，使其避开干扰脉冲之处，用时间窗装置可以分别测量产生于两个半波内的放电量。三倍频感应法的试验步骤：将高频电源接入仪器后面板的高频电源插座，并将电源开关置于“开”的位子，其他试验方式同前试验。

<吕梁>天正华意电气设备有限公司 吕梁高压开关柜内部放电巡检仪让利促销
吕梁高压开关柜内部放电巡检仪让利促销 <吕梁>天正华意电气设备有限公司

吕梁工频高压局放试验装置 校正脉冲发生器1、用途与适用范围JZF—10校正脉冲发生器是一个小型的价廉的电池供电的局部放电校正器，它体积小，重量轻，便于携带，同步方便，适合作为大量的现场测试和工厂产品测试的校正脉冲发生器。它可以以三种放电量的注入范围向试品两端注入频率为1.2KHz左右的校正脉冲。适合于国际电工委员会IEC—270所的任何一种试验电路2、主要规格及技术参数输出电荷量档位：5 PC、10 PC、20 PC 、50PC极性：正负交替重复频率：1.2KHz频率变化范围： ＞±100Hz脉冲上升沿时间：　100us注入电容：10PF 　电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50PC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V（三）、输入单元使用说明1、概述：输入单元是将放电试验回路中的放电信息检测出来的重要单元，亦称为检测阻抗，本输入单元能符合IEC270所的几种局部放电的检测方法（并联法、串联法、平衡法等）。本输入单元采用高频变压器的双调谐式输入回路，初次级均为LCR回路，其初级电感量在局放仪的放大器频带内与试验电路的等效电容相调谐。2、检测灵敏度及输入单元允许电流值：参照TH-2010多通道局部放电检测仪3、检测阻抗的选择：适当的选择输入单元可获得较佳的检测灵敏度，检测阻抗的选择原则是保证LCR检测回路的谐振频率F。落在所选择的放大器频带内。简单粗略的选择方法是：从输入单元初级电感两端上向主回路看过去所具有的电容量（通常为试品电容与耦合电容的串联值即试品电容与耦合电容的积除以它们的和），使其落在输入单元铭牌上所标调谐电容范围的中间值附近，这样选出的输入单元就是合适的输入单元。所谓调谐电容中间值是指两端电容值乘积的平方根，选择接近这个值的输入单元可得到的灵敏度。

<吕梁>天正华意电气设备有限公司

吕梁工频高压局放试验装置 介质内单个气泡在交流电压下的局部放电过程U(t)一一外施交流电压Uc(t)一一气泡不击穿时在气泡上的电压Uc’(t)一一有局部放电时气泡上的实际电压Vc一一气泡的击穿电压Y r一一气泡的残余电压 Us—局部放电起始电压(瞬时值)Ur一一与气泡残余电压v r对应的外施电压Ir一一气泡中的放电电流电极间总电容Cx＝Ca＋(Cb×Cc)/(Cb＋Cc)＝Ca电极间施加交流电压 u(t)时，气泡电容Cc上对应的电压为Uc(t)。如图2—1所示，此时的Uc(t)所代表的是气泡理想状态下的电压（既气泡不发生击穿）。Uc(t)＝U(t)×Cb/Cc＋Cb外施电压U(t)上升时，气泡上电压Uc(t)也上升，当U(t)上升到Us时，气泡上电压Uc达到气泡击穿电压气泡击穿，产生大量的正、负离子，在电场作用下各自迁移到气泡上下壁，形成空间电菏，建立反电场，削弱了气泡内的总电场强度，使放电熄灭，气泡又恢复绝缘性能。这样的一次放电持续时间是极短暂的，对一般的空气气泡来说，大约只有几个毫微秒(10的负8次方到10的负9次方秒)。所以电压Uc(t)几乎瞬间地从Vc降到Vr，Vr是残余电压；而气泡上电压Uc‘(t)将随U(t)的增大而继续由Vr升高到Vc时，气泡再—次击穿，发生又—次局部放电，但此时相应的外施电压比Us小，为(Us-Ur)，这是因为气泡上有残余电压Vr的内电场作用的结果。Vr是与气泡残余电压Yr相应的外施电压，如此反复上述过程，即外施电压每增加(Us-Ur)，就产生一次局部放电．直到前—次放电熄灭后，Uc’(t)上升到峰值时共增量不足以达Vc(相当于外施电压的增量Δ比(Us-Ur)小)为止。

<吕梁>天正华意电气设备有限公司

吕梁工频高压局放试验装置 工频/三倍频试验控制部分 该控制部分既可实现工频试验也可实现三倍频试验。通过旋钮切换接触器，改变试验回路，完成实验，互锁控制，互不影响。控制台设有控制、测量和保护系统。通过操作指令完成对试品在规定条件下的全部试验程序，并且测量试品的电压、电流或其它参数，耐压延时可在0-99hr时间间隔范围内调节。控制台面板安装电流、电压指示仪表，可以显示输入电压、输入电流，输出电压、输出电流等。（二）校正脉冲发生器型号：JZF-10输出电荷量档位：5 pC、10 pC、20 pC 、50pC极性：正负交替重复频率：1.2kHz频率变化范围：＞±100Hz脉冲上升沿时间：100uS注入电容：10pF 　电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50pC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V（三）输入单元（检测阻抗）型号：3＃输入单元是将放电试验回路中的放电信息检测出来的重要单元，亦称为检测阻抗。本输入单元从1号~12号，及7R，能符合IEC270所的几种局部放电的检测方法（并联法、串联法、平衡法等）。本输入单元采用高频变压器的双调谐式输入回路，初次级均为LCR回路，其初级电感量在局放仪的放大器频带内与试验电路的等效电容相调谐。

吕梁工频高压局放试验装置 工频/三倍频试验控制部分 该控制部分既可实现工频试验也可实现三倍频试验。通过旋钮切换接触器，改变试验回路，完成实验，互锁控制，互不影响。控制台设有控制、测量和保护系统。通过操作指令完成对试品在规定条件下的全部试验程序，并且测量试品的电压、电流或其它参数，耐压延时可在0-99hr时间间隔范围内调节。控制台面板安装电流、电压指示仪表，可以显示输入电压、输入电流，输出电压、输出电流等。（二）校正脉冲发生器型号：JZF-10输出电荷量档位：5 pC、10 pC、20 pC 、50pC极性：正负交替重复频率：1.2kHz频率变化范围：＞±100Hz脉冲上升沿时间：100uS注入电容：10pF 　电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50pC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V（三）输入单元（检测阻抗）型号：3＃输入单元是将放电试验回路中的放电信息检测出来的重要单元，亦称为检测阻抗。本输入单元从1号~12号，及7R，能符合IEC270所的几种局部放电的检测方法（并联法、串联法、平衡法等）。本输入单元采用高频变压器的双调谐式输入回路，初次级均为LCR回路，其初级电感量在局放仪的放大器频带内与试验电路的等效电容相调谐。
