南京隔离开关触指压力测试仪测试分闸可靠动作：将电压调节到额定电压的65％，按“分闸”按钮，断路器分闸动作；将电压调节到额定电压的120％，按“分闸”按钮，断路器分闸动作；则说明断路器在65％～120％，分闸可靠动作。例如：若额定电压为DC220V，则220V＊65％＝143V，220V＊120％＝264V，可分别将电压调节至143V，与264V，并执行分闸操作，断路器均分闸动作。5、合闸操作（1）执行合闸操作：将电压调节至额定值，按“合闸”按钮，断路器合闸动作。（2）测试合闸可靠动作：将电压调节到额定电压的80％，按“合闸”按钮，断路器合闸动作；将电压调节到额定电压的110％，按“合闸”按钮，断路器合闸动作；则说明断路器在80％～110％，合闸可靠动作。例如：若额定电压为DC220V，则220V＊80％＝176V，220V＊110％＝242V，可分别将电压调节至176V，与242V，并执行合闸操作，断路器均合闸动作。八、售后服务仪器自购买之日起壹年内，属于产品质量问题免费维修，终身提供保修和技术服务。对已过保修期或非产品质量问题造成的仪器故障，我司提供终身维修服务（收取成本费）。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。

南京隔离开关触指压力测试仪 性能特点1．本机可通过交直流110V-250V供电，方便用户使用变电站内直流电源。也可以使用交流供电。极大地方便了用户使用。2．此模拟断路器输入控制端，可以输入交直流电流信号，进行触发模拟断路器动作。从而可以模拟交直流断路器的动作特性。极大方便了用户。3．本模拟断路器采用低能耗设计，内置大容量锂电池，在现场不具备交流电源的情况下，可以连续使用10小时以上，待机30个小时以上。使用内部供电锂及外部输入电源为直流时，本机所带的直流输出电源不可用。（此功能为选配功能，如需要请在订货时注明）4．本装置采用模块化设计，通过增加跳合闸模块及控制单元可无限扩展。可以组成2个回路以上的模拟断路器，可以组成多回路的模拟断路器，从而可以模拟多个三相断路器动作。多个模拟断路器输入输出回路相互隔离，跳合闸线圈电流通过对应的通道并联使用时电流可以成倍增加，从而实现更多的功能。 也可以组成模拟断路器屏进行教学、试验使用。综上此模拟断路器可以模拟交直流断路器的自动重合闸试验、备用电源自动投入试验、三相不同期等试验。本装置是以ARM微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，触摸屏控制单元，跳合闸信号输出单元，跳合闸电流设置单元和跳合闸动作继电器等 。总体结构框图如下：三．技术指标1．跳闸时间： 10-9999ms 任意设置误差不超 ±2ms2．合闸时间： 10-9999ms 任意设置误差不超±2ms3．跳闸电流： 1A、2A、3A、4A、5A（程序根据动作电压程序自动控制）多回路并联使用时，跳闸电流成倍增大。4．合闸电流： 1A、2A、3A、4A、5A（程序根据动作电压程序自动控制）多回路并联使用时，合闸闸电流成倍增大。5．跳合闸电压：交直流24-220V6．直流电源输出： 10-220V、1kva程控可调（选配）7．输出节点数量： 每相提供两路常闭节点和两路常开节点8．辅助触点容量AC220V5A9．环境条件： 温度： -25°---＋55°C相对湿度： ≤80％10．体积： 360×220×180mm3

南京电机测试台验货合格 <南京>天正华意电气设备有限公司

南京隔离开关触指压力测试仪测量操作(特别注意:接通和断开传感器之前请确保仪器已切断电源)1)当仪器按要求接好测试线，打开电源开关，点击开始测试，进入参数设置界面；2)在参数设置界面需设置传感器的型号，测量单位及报警值。若空载读数不为零，需要进行用户清零后再进行测量。3)在测量仪的压力传感头上涂抹少许触头专用润滑脂（凡士林）以减少被测触头的磨损及测量操作时的插入力。 4)把测量仪的压力传感头顺着动触头的正常运动方向插入到动触头内。插入方向及插入深度应保持一致。插入后不可左右或上下撬动，否则会影响测试仪读数的真实性。5)待显示数值稳定后，读取数值。六、故障分析及排除故障现象排除办法备注开机后无显示电池电量不足。用仪器的充电器对仪器进行充电，看显示故障是否排除，若仍不显示则返厂处理。显示屏按下按键不能操作返厂处理。压力传感器空载静止测量值不为零（相差10N以上）在测量确认界面按清零键；仪器未标定或需要重新标定。七、日常维护与保养7.1 注意事项1)使用本仪器前请仔细阅读使用说明书，检查接线正确无误。7.2 日常检查1)须定期进行充电，并保持表面整洁。2)测量工作开始前，先用随机带的砝码验证精度，若误差极大，需重新标定后再进行测量。7.3 定期检查1)对仪器的电源充电器，测试线，传感器等进行定期检查，若仪器长期不使用，须进行定期充电，并保持表面整洁。

南京隔离开关触指压力测试仪测试分闸可靠动作：将电压调节到额定电压的65％，按“分闸”按钮，断路器分闸动作；将电压调节到额定电压的120％，按“分闸”按钮，断路器分闸动作；则说明断路器在65％～120％，分闸可靠动作。例如：若额定电压为DC220V，则220V＊65％＝143V，220V＊120％＝264V，可分别将电压调节至143V，与264V，并执行分闸操作，断路器均分闸动作。5、合闸操作（1）执行合闸操作：将电压调节至额定值，按“合闸”按钮，断路器合闸动作。（2）测试合闸可靠动作：将电压调节到额定电压的80％，按“合闸”按钮，断路器合闸动作；将电压调节到额定电压的110％，按“合闸”按钮，断路器合闸动作；则说明断路器在80％～110％，合闸可靠动作。例如：若额定电压为DC220V，则220V＊80％＝176V，220V＊110％＝242V，可分别将电压调节至176V，与242V，并执行合闸操作，断路器均合闸动作。八、售后服务仪器自购买之日起壹年内，属于产品质量问题免费维修，终身提供保修和技术服务。对已过保修期或非产品质量问题造成的仪器故障，我司提供终身维修服务（收取成本费）。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。

<南京>天正华意电气设备有限公司 南京电机测试台验货合格

南京隔离开关触指压力测试仪性能1)仪器电源输入端对机壳的绝缘电阻大于20MΩ2)仪器电源输入对机壳能承受工频1.5kV、历时1min的耐压，无击穿和闪络现象。二、结构特征1)基本结构：ABS塑料盒式结构；2)安装方式：便携式；3)重量：＜3800g；4)颜色：黑色或黄色；5)表面涂覆：绝缘层；2.1 总体结构高压开关柜触头压力测量仪主要由主机端和压力传感器构成。下图1为高压开关柜触头压力测量仪测量主机：图1测量主机下图2为高压开关柜触头压力测量仪压力传感器图2 压力传感器下图3为高压开关柜触头压力测量仪测试原理示意图图3测试原理示意图2.2、主机面板功能介绍主机面板如下图4所示：图4主机面板示意图传感器接口：可以插入D35-D109传感器；充电口：电池充电口，输入电压不能高于12.6V；电源开关：仪器电源控制开关；操作显示窗：数据操作显示，人机交互界面；打印机：打印测量的数据或者历史数据；接地柱：测量时就近接大地；USB：连接 U盘，可以读取存储测量的数据；

<南京>天正华意电气设备有限公司
<南京>天正华意电气设备有限公司

南京隔离开关触指压力测试仪性能1)仪器电源输入端对机壳的绝缘电阻大于20MΩ2)仪器电源输入对机壳能承受工频1.5kV、历时1min的耐压，无击穿和闪络现象。二、结构特征1)基本结构：ABS塑料盒式结构；2)安装方式：便携式；3)重量：＜3800g；4)颜色：黑色或黄色；5)表面涂覆：绝缘层；2.1 总体结构高压开关柜触头压力测量仪主要由主机端和压力传感器构成。下图1为高压开关柜触头压力测量仪测量主机：图1测量主机下图2为高压开关柜触头压力测量仪压力传感器图2 压力传感器下图3为高压开关柜触头压力测量仪测试原理示意图图3测试原理示意图2.2、主机面板功能介绍主机面板如下图4所示：图4主机面板示意图传感器接口：可以插入D35-D109传感器；充电口：电池充电口，输入电压不能高于12.6V；电源开关：仪器电源控制开关；操作显示窗：数据操作显示，人机交互界面；打印机：打印测量的数据或者历史数据；接地柱：测量时就近接大地；USB：连接 U盘，可以读取存储测量的数据；

<南京>天正华意电气设备有限公司 南京电机测试台验货合格

南京隔离开关触指压力测试仪隔离开关是电力系统中使用量应用范围广泛的高压开关设备。由于户外隔离开关是完全暴露在大气环境中工作、受环境气候条件影响直接和严重的电气设备，它的运行条件比较恶劣，容易产生机械或电气方面的故障。尤其是触指接触部分容易受雨水、灰尘及有害气体的侵袭产生接触不良而导致发热，提供触指压力的弹簧会因发热而退火使压力降低，这样更导致触指发热形成恶性循环终烧坏触指酿成事故。在检修时往往只注意更换明显失效和断裂的弹簧，而对那些压力降低的弹簧无法判断与更换，这样在再次运行中，每个触指电流的分布会因压力不同而不同，差别越大电流分布越不均匀，长期运行后就会发生接触不良而过热。触指的发热会恶性循环，一个触指接触不好就会漫延整个触头接触不良。同时有不少隔离开关的触指压力可调，如果在检修时调整压力不够或每个触指的调整压力有差别同样会出现上述现象。目前绝大部分检修人员判断导电部分接触好坏的判据就是测量其回路电阻，认为回路电阻在合格范围内，导电部分的检修工作就可圆满结束。其实不然，在产品说明书中给出的回路电阻值是整个导电回路的值，它包括接线端子、导电管、触指触头等部分的体电阻及接触电阻，范围较大、裕度较大，不能直接反映接触电阻的变化，只能说明导电回路通路。试验表明：两对对触指接触与四对触指接触其回路电阻值均在合格范围内。同样触指压力大与小回路电阻值也基本没有变化。

<南京>天正华意电气设备有限公司
南京电机测试台验货合格

南京隔离开关触指压力测试仪性能特点1、：电源输入输出完全隔离，开关操作回路的单端接地不会形成接地短路。2、稳定：采用高频开关电源技术，输出电压的稳定性达到电池屏水平，纹波系数小，完全克服传统整流电源加上负载电压便瞬时下垮的问题。3、可靠：产品瞬时电流达到20A，过流过压保护齐全，并具备交直流储能输出接口。能可靠运用本产品直接进行高压开关的动作电压试验。4、耐用：产品外形美观，小巧轻便，结构牢固，能承受频繁运输、装卸、搬动产生震动与冲击。现场接线、操作简单，能保证野外环境可靠工作。四、工作原理五、技术指标1、输入电源：AC220V±10％ 50Hz。2、直流输出：0～270V 连续可调10 A；3、纹波系数：＜1％；4、电压稳定度：＜1％；5、工作温度：-20～50℃6、环境湿度：＜80％RH，无结露；7、外形尺寸：320mm（L）×270mm（W）×140mm（H）；8、重量：5kg。

南京隔离开关触指压力测试仪1.主要硬件配置三相直流电压信号；三相直流电流信号； 两对开入量；两对通用开出量。2.功能特点 “工控机＋10.4寸真彩液晶屏”内嵌一体化设计；◆采用全新的机箱结构及操作面板设计，内部结构模块化、模块智能化，多个快捷功能键，操作简便；◆更加轻小，便于携带，是外出调试人员的利器；◆采用先进的微电子、电力电子技术及其器件研发的地铁直流供电保护测试系统，输出范围0-500mVDC，具有精度高、暂态响应速度快、温漂小、稳定性好等特点。3.主要技术参数 项目技术指标/配置功能测试手动试验、电流增量保护DDL＋△I、dI/dt电流上升率保护、过流保护、电压保护、自动重合闸保护供电电源功耗＜1000VA交流供电220V±20％（47～63Hz）直流保护电压小信号直流电压三相通道输出，每相500mV DC小分辨率0.01mV准确度0＜U＜100mV±0.1mV；100＜U＜500mV±0.1％直流保护电流小信号直流电流三相通道输出，每相24mA DC小分辨率0.001mA准确度±0.1mA直流电压源（选配）直流电压两相通道输出，每相10V DC小分辨率0.001V准确度0＜U＜1V±1mV；1V＜U＜10V±0.1％开关量两对开入量，两对开出量；可接空接点及带电位接点（0～250V）尺寸265mm×330mm×100mm（H×W×D）重量 ＜7.5kg 单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：

<南京>天正华意电气设备有限公司 南京电机测试台验货合格

南京隔离开关触指压力测试仪把测量仪的压力传感头顺着动触头的正常运动方向插入到动触头内。插入方向及插入深度应保持一致。插入后不可左右或上下撬动，否则会影响测试仪读数的真实性。5)待显示数值稳定后，读取数值。六、故障分析及排除故障现象排除办法备注开机后无显示电池电量不足。用仪器的充电器对仪器进行充电，看显示故障是否排除，若仍不显示则返厂处理。显示屏按下按键不能操作返厂处理。压力传感器空载静止测量值不为零（相差10N以上）在测量确认界面按清零键；仪器未标定或需要重新标定。七、日常维护与保养7.1 注意事项1)使用本仪器前请仔细阅读使用说明书，检查接线正确无误。7.2 日常检查1)须定期进行充电，并保持表面整洁。2)测量工作开始前，先用随机带的砝码验证精度，若误差极大，需重新标定后再进行测量。7.3 定期检查1)对仪器的电源充电器，测试线，传感器等进行定期检查，若仪器长期不使用，须进行定期充电，并保持表面整洁。

<南京>天正华意电气设备有限公司

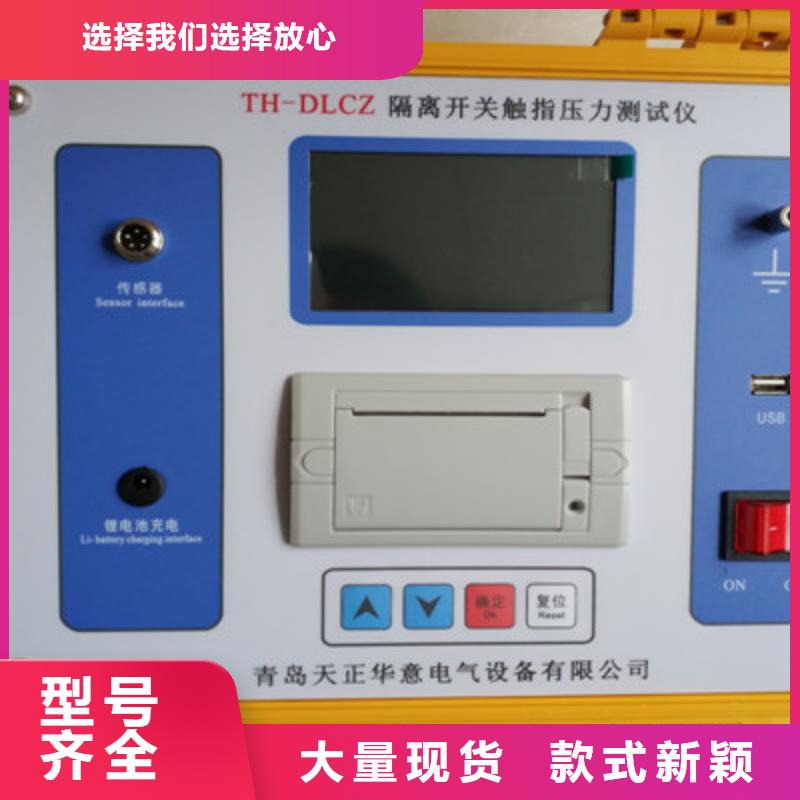

南京隔离开关触指压力测试仪面板布置图1 面板布置图 序 号面 板 标 志功 能 说 明①保护接地端与大地相接②液晶显示屏大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱③传感器接口传感器接口④充电接口 内部锂电池充电接口⑤面板微型打印机打印测试报告及图谱⑥USB接口U盘接口⑦功能按键块 上、下移动光标或增、减当前光标处数值[确定]选择当前菜单或确认操作[复位]仪器复位⑧电源开关输入电源DC12V四.菜单操作说明4.1测量前的准备4.1.1确定需要测量隔离开关触指压力的触头接触面的宽度b （用游标卡尺测量， 根据触头宽度b，调整测试仪测试钳（下面称之为模拟触头）的宽度a，（见图3、图4），使a＝b； 图3模拟触头宽度测量示意图4.1.3图3是用于GW16、GW22、 GW6等折叠式、剪刀式隔离开关模拟触头的调整方法，拆除附件4、附件5，装上附件1、附件3销（“1”用于静触头直径60mm的刀闸，静触头直径40mm的刀闸装附件2、附件3销），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图5、图6和图7。4.1.4图4是用于GW4、GW5、GW7等转入式隔离开关模拟触头的调整，装上附件4.1（4.1用于触头宽度58-70mm的刀闸，4.2用于触头宽度70-83mm的刀闸），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意

<南京>天正华意电气设备有限公司 南京电机测试台验货合格

南京隔离开关触指压力测试仪测试分闸可靠动作：将电压调节到额定电压的65％，按“分闸”按钮，断路器分闸动作；将电压调节到额定电压的120％，按“分闸”按钮，断路器分闸动作；则说明断路器在65％～120％，分闸可靠动作。例如：若额定电压为DC220V，则220V＊65％＝143V，220V＊120％＝264V，可分别将电压调节至143V，与264V，并执行分闸操作，断路器均分闸动作。5、合闸操作（1）执行合闸操作：将电压调节至额定值，按“合闸”按钮，断路器合闸动作。（2）测试合闸可靠动作：将电压调节到额定电压的80％，按“合闸”按钮，断路器合闸动作；将电压调节到额定电压的110％，按“合闸”按钮，断路器合闸动作；则说明断路器在80％～110％，合闸可靠动作。例如：若额定电压为DC220V，则220V＊80％＝176V，220V＊110％＝242V，可分别将电压调节至176V，与242V，并执行合闸操作，断路器均合闸动作。八、售后服务仪器自购买之日起壹年内，属于产品质量问题免费维修，终身提供保修和技术服务。对已过保修期或非产品质量问题造成的仪器故障，我司提供终身维修服务（收取成本费）。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。

<南京>天正华意电气设备有限公司 南京电机测试台验货合格

南京隔离开关触指压力测试仪尊敬的顾客:感谢您使用本公司生产的触指压力测试仪。在初次使用该仪器前请您详细地阅读使用说明书，将可帮助您正确使用该仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试接线柱等均有可能带电，您在插拔测试线、电源插座时，可能产生电火花，小心电击。为避免触电危险，务必遵照说明书操作！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。术语警告：警告字句指出可能造成人身伤亡的状况或做法。 小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
