宁夏变压器测试台目前国内有关技术单位校验变压器综合参数测试仪、变压器空负载损耗参数测试仪等的方法还是采取“常规的标准源法”，其工作原理主要是：利用通用的标准信号源向被试变压器综合参数测试仪注入预置的标准三相电压、电流信号，并对试品示值读数，从而达到对试品校验的目的。这种方案存在工作繁琐、计算复杂、容易出错、量程和准确度不完全适应等不足。有必要设计针对性强、准确度高的变压器综合参数测试仪校验装置，以提高相关校验工作的效率。研制的TH-BZC1型变压器综合参数测试仪校验装置（以下简称校验装置）正是针对目前市场上主流的变压器综合参数测试仪、变压器空负载损耗参数测试仪的主要测量功能即：空载损耗、负载损耗、空载电流、负载电流、阻抗电压、功率、功率因数、频率等进行率、高准确度的校验工作；并且针对变压器综合参数测试仪测量功能的特点设计了用户界面，用户可以针对性的直接预置相关标准值，而不需额外人工再换算成相应的电流、电压、角度等值，有利于提高的校验工作的效率和可靠性。

<宁夏>天正华意电气设备有限公司

宁夏变压器测试台短路阻抗及负载损耗的测量原理负载损耗是一个重要参数，它对于变压器的经济运行以及变压器本身的使用寿命，都有着极其重要的意义；而短路阻抗，它决定了变压器在电力系统运行时对电网电压波动的影响，以及变压器发生出口短路事故时电动力的大小，同时短路阻抗还是决定变压器能否并联运行的一个必要条件。通过短路阻抗和负载损耗的测量，可以验证这两项指标是否在标准及用户要求范围内，同时还可以通过试验发现绕组设计与制造及载流回路和结构的缺陷。短路阻抗及负载损耗的测量，应当在试品的一个绕组的线端施加额定频率，且近似正弦的电流，另一个绕组短路，各相处于同一个分接位置。测量应在 50％～额定电流下进行；为避免绕组发热对试验结果产生明显误差，试验测量应迅速进行；同时准确记录试验时绕组温度。短路阻抗及负载损耗的测量与空载试验的测量线路相同，只是测量中无需进行电压波形校正；测量方法上的要求与 13.3～13.6 的规定完全相同。短路阻抗及负载损耗的测量接线见图 8（a）、（b）；对于额定电流很小的试品，仪表（电压表及瓦特表电压线圈）和电压互感器的吸收电流在测量电流中不可忽略时，应将电压取于电源，接线

宁夏变压器试验台 <宁夏>天正华意电气设备有限公司
<宁夏>天正华意电气设备有限公司

宁夏变压器测试台当对变压器的绕组是否存在缺陷及对产品结构的合理性产生怀疑时，可进行如下的单相负载试验：对于供电侧绕组为YN、另一侧为yn或d联结的产品，可以轮流在一个相绕组（例如：AO、BO、CO）施加额定电流，而另一侧三相短路，三次测量的阻抗压降平均数乘以3 就相当于三相的压降，三次负载损耗之和应相当于三相测量的负载损耗。对于供电侧绕组为Y、另一侧为y或d联结的产品，可轮流在每个双相上施加额定电流，而另一侧三相短路，依次测量阻抗压降和负载损耗；允许将单相测量的结果换算到三相数据，其阻抗压降应乘以3 /2，总的负载损耗应为三次负载损耗之和的一半。对供电侧绕组为D、另一侧为yn、y或d联结的产品，可轮流在供电侧每个双相上施加2/3 额定电流，依次短路一相线圈（如在AB端供电、BC端短路）而另一侧绕组三相短路，依次测量阻抗压降和负载损耗；允许将单相测量结果换算到三相数据，其阻抗压降等于三次测量的平均数，其负载损耗等于三次负载损耗之和的一半。对于独立绕组的三个单相的负载损耗应基本相等。对于自耦联结绕组的三个单相损耗，一般 B 相较其它两相略大一些。

宁夏变压器测试台青岛天正华意电气设备有限公司成立于2011年，是一家专业设计、开发、制造和销售为一体的企业。占地面积3000平米。公司配置有普通车床、数控车床、摇臂钻、钻床等各种机加工设备。技术人员包括cad、solidwors、电器人员，c＃，labview软件开发人员。与美国FITOK、美国SSI等国外的阀门、传感器公司强强技术合作，引进具有国际水平的设计、开发和企业管理模式，产品具有国际竞争力，其中液体可实现压力450MPa，气体可实现140MPa的超高压力。天正华意电气目前可提供从几KPa到几百兆帕压力的增压及实验系统。从成立以来一直专注于压力增压及检测行业，可提供整套系统解决方案。公司主营产品：电气试验设备增压泵：天正华意电气气体泵、天正华意电气液体泵等。试验系统：气密性检测装置、试测试装置、静压试验试验仪、脉冲试验台、密封测试检测系统、水压试验机、疲劳实验装置。产品广泛应用于建筑、消防、给排水、汽车、石油、化工、冶金、电力、海洋、食品、造纸、环保、燃气、医药、水利等行业。

宁夏变压器测试台短路阻抗及负载损耗的测量原理负载损耗是一个重要参数，它对于变压器的经济运行以及变压器本身的使用寿命，都有着极其重要的意义；而短路阻抗，它决定了变压器在电力系统运行时对电网电压波动的影响，以及变压器发生出口短路事故时电动力的大小，同时短路阻抗还是决定变压器能否并联运行的一个必要条件。通过短路阻抗和负载损耗的测量，可以验证这两项指标是否在标准及用户要求范围内，同时还可以通过试验发现绕组设计与制造及载流回路和结构的缺陷。短路阻抗及负载损耗的测量，应当在试品的一个绕组的线端施加额定频率，且近似正弦的电流，另一个绕组短路，各相处于同一个分接位置。测量应在 50％～额定电流下进行；为避免绕组发热对试验结果产生明显误差，试验测量应迅速进行；同时准确记录试验时绕组温度。短路阻抗及负载损耗的测量与空载试验的测量线路相同，只是测量中无需进行电压波形校正；测量方法上的要求与 13.3～13.6 的规定完全相同。短路阻抗及负载损耗的测量接线见图 8（a）、（b）；对于额定电流很小的试品，仪表（电压表及瓦特表电压线圈）和电压互感器的吸收电流在测量电流中不可忽略时，应将电压取于电源，接线

<宁夏>天正华意电气设备有限公司 宁夏变压器试验台

宁夏变压器测试台 变比组别、直流电阻试验变比组别测试点击变比组别试验选项，进入图3 界面。图3变比组别测试1.测量类型：三相变压器的测试；环境温度、环境湿度：可以对于当前温度和湿度下的测试结果进行保存，便于以后查询和换算。2. 接线方式：将测试线夹头按照低压黄绿红和高压黄绿红顺序夹至 变压器三相低压侧和高压侧；3. 试验操作步骤：点击“开始测试”按钮，然后软件会接受返回的数据显示在对应的分接档位。4. 注意事项：该试验，铭牌信息参数设置中的分接档位和分接间距对于仪器的测试结果有着直接联系，请设置时按照被试变压器的实际参数进行设置。直流电阻测试点击直流电阻试验选项，进入图4 界面。图4 直流电阻试验1. 数据显示：界面中左边为CH1通道（高压通道），右边为CH2通道（低压通道），显示使用的电流和测试结果电阻值。 通道、电流档位选择：高压通道，勾选后，启动此通道，低压通道，勾选后，启动此通道。下拉选择电流档位。分接选择：需要下拉选择当前测试被试品的分接档位，便于记录相应档位的数据。环境温度、环境湿度：可以对于当前温度和湿度下的测试结果进行保存，便于以后查询和换算。2. 接线方式：将测试线夹头按照低压黄绿红和高压黄绿红顺序夹至 变压器三相低压侧和高压侧；3. 试验操作步骤：3.1.选择好启动通道和电流档位，将“环境温度”“环境湿度”进行填写；3.2.点击“开始测试”，然后等待仪器返回数据即可，点一次“开始测试”，可以完成这一个分接所有的阻值测试。第四章 空载损耗试验操作说明与工作原理此试验可以与“90％和110％额定电压的空载损耗试验”一起完成。点击空载损耗试验选项，进入图5 界面。图5空载损耗试验试验参数会根据铭牌参数自动导入，不需要作改动低压空载损耗测试（界面如图5）1. 数据显示：界面中“试验数据”栏目中显示实时的三相有效值电压及其平均值、三相平均值电压及其平均值、、三相有功功率及其功率和、波形因数、空载电流％、空载损耗以及试验频率；“空载试验数据记录”保存已提取的试验数据；2. 接线方式：将测试线夹头按照 a、b、c 顺序夹至变压器三相低压套管，高压侧开路；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：3.0.选择额定电压3.1.点击 “开始测试”，软件会自动吸合接触器，自动升压，自动保存数据，自动降压，自动断开接触器，自动停止。

<宁夏>天正华意电气设备有限公司
宁夏变压器试验台

宁夏变压器测试台变压器功率分析仪又名变压器综合参数测试仪、变压器空负载损耗测试仪，按照 JB／T501－91《电力变压器试验导则》和GB1094－96《电力变压器》的技术标准要求 能同时测量单相或三相变压器的交流电压有效值、电压平均值、电流有效值、有功功率、功率因数和频率等电量参数。智能化、专业化设计 适用于各类变压器空载、负载、感应等试验的测试。我公司推出便携式（便于户外测试携带）和嵌入式（嵌入机柜）以供客户选择。根据所测被试品电流需求分为5A、50A、100A、200A等规格，还可根据客户要求定制。1特点?采用 320×240点阵LCD显示屏 多屏菜单式操作；?直接测量单相或三相电压有效值、电压平均值、电流有效值、有功功率、功率因数和频率；?空载试验时自动将空载损耗和空载电流折算到额定电压条件下进行显示；?负载试验时自动将负载损耗和阻抗电压折算到额定电流条件下进行显示；?可按设定的温度对负载损耗、阻抗电压和短路阻抗进行折算并显示；?可用PT、CT扩展测量范围，按照设定的PT、CT比率 直接显示初级电压或电流值；?5A电流通道内置6A过流保险；?双电流通道的机型内置一组高精度的电流互感器用于扩展电流测量范围；?可设置试验日期、变压器出厂编号 并可断电锁存；?测量时可切换显示相电压和线电压；?配有微型热敏打印机和RS232接口；2 技术指标2.1工作电源?电压：AC220V±22V?频率：50Hz±0.25Hz2.2测量范围?电压：0-800V（可扩展为0-1200V）?电流：5A通道0-5A50A通道0-5/50A100A通道0-5/100A200A通道0-5/200A（可根据客户要求定制电流通道）?频率：45Hz-65Hz2.3测量精度?电压：±(0.1％读数＋0.1％量程)?电流：±(0.1％读数＋0.1％量程)?功率：±(0.25％读数＋0.25％量程)?功率因数：±(0.25％读数＋0.25％量程)?频率：±(0.25％读数＋0.25％量程)

<宁夏>天正华意电气设备有限公司
<宁夏>天正华意电气设备有限公司 宁夏变压器试验台

宁夏变压器测试台输入接口仪器的输入接口包括电流通道和电压通道，试验时分别进行变压器的电流和电压采样，图 5-1列出了几种常见的输入接口组合。电流通道：电流通道的接线端子具有字样的标识符。具有两个电流通道的产品中任何时刻都只有一个电流通道可工作，电流通道的选择在参数设置窗口中进行，5A 电流通道内置6A保险管，而且当采用5A电流通道外接电流互感器时，电流互感器的档位不能与另一个电流通道相同。电压通道：电压通道的接线端子标识分别是A、B、C、N。选择三相三线接线方式时需连接A、B、C端子进行采样。选择三相四线接线方式时需连接A、B、C、N，对于有中性点引出端子的系统N与中性点连接，中性点没有引出时接线端子N也不能悬空，需连接系统中确定的0电位点。否则测量的三相电压值是不可信的。试验编号是一个多可设置10位的数字序列，可作为本次试验或被试品的标识。额定容量是一个多为6位的整数序列，单位是kVA，额定容量的大小直接影响试验的计算结果。电缆电阻是试验电缆的电阻阻值，电缆电阻的大小影响损耗的校正值（P0、Pkn、Pk75）的计算，太大的电缆电阻设置将会得到一个不合理的测试结果，一般情况下可设置电缆电阻为零。高压电阻和低压电阻分别为变压器高压侧和低压侧绕组直流电阻的平均值。在负载试验中，当公式选择为 1时高压电阻和低压电阻的设置值影响PK＊值的计算其它情况下没影响。高压电压和低压电压分别是变压器高压侧和低压侧额定电压值（线电压）。高压电压、低压电压和额定容量是计算变压器额定电流的依据，应该按照变压器的铭牌进行设置。电压变比是指连接外部电压互感器时互感器的变比值。没有使用电压互感器时，电压变比应设置为 1.0000。测试仪的电压测量范围是0到800V（可根据要求扩展至1200V），当超过这个范围时就要使用电压互感器（PT）进行降压，然后再引入本仪器进行测量。此时设置电压变比为PT的电压比值，测量时仪器显示的就是信号降压前的电压值。电流变比：在仅有一个5A电流通道的产品中，如果没有外接电流互感器（CT），设置电流变比为 5/5，有外接电流互感器时则按照所用电流互感器的电流比值设置。

<宁夏>天正华意电气设备有限公司

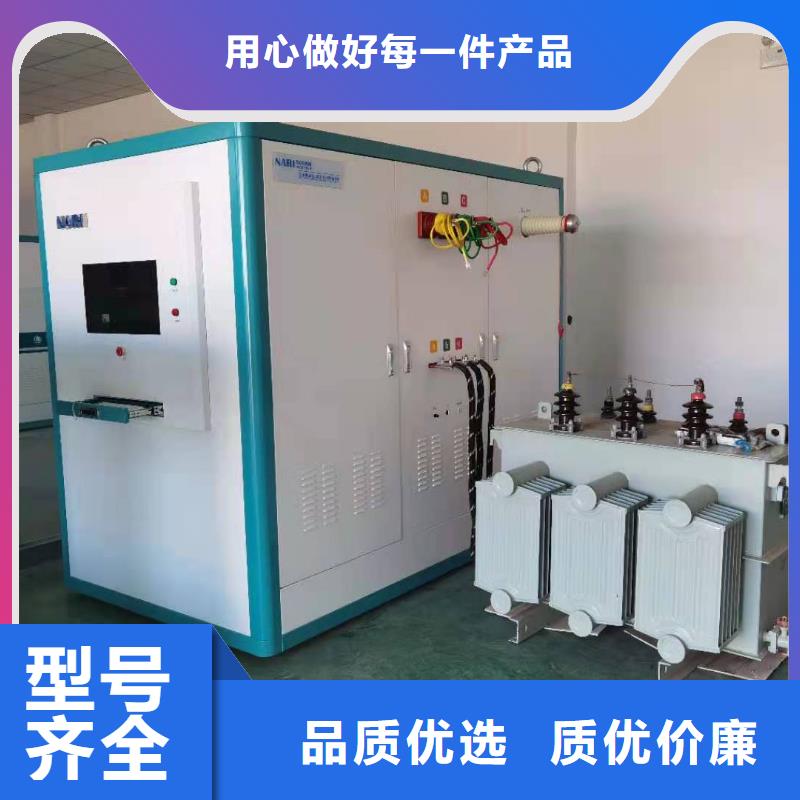

宁夏变压器测试台概述1.1本技术方案书规定了变压器综合测试台的设计、制造、检验、试验、技术资料、验收、供货及运输、现场调试、售后服务等各项工作。1.2 提供产品为符合需方要求的优质产品。1.3供方所提供产品为性能稳定，检测数据可靠，广泛应用在变压器、电力电抗器生产、检测企业并受到用户好评的产品。二、标准及要求2.1 提供的变压器综合测试台的技术条件，均符合和电力变压器行业标准和规范，如果标准之间有差异，以较高标准执行。GB 1094.1——1996 电力变压器 第1部分：总则GB 1094.2——1996 电力变压器 第2部分：温升GB 1094.3——1996 电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.10——2003 电力变压器 声级测定GB/T 6451——1999 三相油浸式电力变压器技术参数和要求GB 1094.11——2007 干式电力变压器GB/T 10228--2008 干式电力变压器技术参数和要求GB/T 15164——1994 油浸式电力变压器负载导则GB/T 507——2002 绝缘油 击穿电压测定法2.2外观检查对台体式样、外型尺寸及工艺结构尺寸，屏内设备布置、走线、安装工艺、表面涂层等进行目测和量测，并做文字记录。2.3电气试验项目以下各试验均按有关IEC60076-1 ~5《电力变压器》和IEC60726《干式电力变压器》标准执行，试验项目如下表所示：序号 试验项目 出厂试验 现场试验1 电力变压器空载特性试验 √ √2 电力变压器负载特性试验 √ √3 电力变压器工频耐压试验 √ √4 电力变压器直流电阻试验 √ √5 电力变压器变比组别误差试验 √ √6 电力变压器倍频耐压试验 √ √7 电力变压器温升试验 √ √三、系统配置甲方采购乙方所生产的设备试验对象必须满足如下要求：■110kV主变变压器和特种变压器， 容量20000kVA及以下； （半电流）■35kV普通电力变压器和特种变压器，容量20000kVA及以下； （全电流）■35kV普通电力变压器和特种变压器，容量20000kVA及以下； （全电流）■10kV普通电力变压器和特种变压器，容量50000kVA及以下； （全电流）■10kV普通电力变压器和特种变压器，容量35000kVA及以下； （全电流）甲方采购乙方所生产的设备试验对象必须满足如下电压等级要求：被测试变压器考虑阻抗为8％以内，电压等级为■高压侧110kV～ 35kV～10kV等。■低压侧：0.1kV～11kV。

宁夏变压器测试台连接方式真空连接管的快速接头母头端连接法兰，另一端连接真空计的快速接头公头端，真空计的快速接头母头端连接法兰，法兰连接在变压器相应的位置上（如下图）。三、开机按一下信号采集器上的电源开关按钮，电源指示灯点亮，开机成功。四、产品介绍4.1技术参数量程：-0.1MPa-0MPa。 精度：±1％。传输方式：2.4G无线传输。显示：5.6寸触屏彩色显示。真空电磁阀操作范围：-0.1MPa-0MPa。电源：DC12V。电池容量：440MAh。五、试漏检测装置的外观六、开机方法按一下装置面板的开关按钮，装置发出“哔”的响声，屏幕点亮，电源指示灯变亮，装置将进入开机初始化界面（如下图）。七、主界面显示系统初始化完成后，屏幕进入【变压器密封性及抽真空自动监测装置】主界面，显示【真空测试】【试漏测试】两大功能区（如下图）。八、操作说明8.1真空测试系统进入测试主界面后按一下显示屏界面的【真空测试】按钮，显示【返回】【查询】【设置】【自动阀】四大按钮。（如下图）8.1.1开始测试在点击【真空测试】前请将真空管连接好，确认连接无误后按下信号采集器的开关按钮，【抽真空自动监测测试】界面内的“真空计1”“真空计2”均显示“在线”，采集器与主机连接成功（如下图）。8.1.2返回在【抽真空自动监测测试】界面内点击【返回】键退出到监测主界面（如下图）。8.1.3查询在【抽真空自动监测测试】界面内点击【查询】按钮后界面显示【返回】【上一页】【下一页】【数据】四个功能键（如下图）。通过下方的 【上一页】【下一页】进行翻页，点击【返回】键时，系统直接返回到【抽真空自动监测测试】界面。

宁夏变压器试验台

宁夏变压器测试台空载损耗及空载电流测量原理图图 6 的接线所测功率均包括电压表和瓦特表的电压线圈以及电压互感器的损耗，这些损耗统称仪表损耗，当它大到不容忽略时，应从测量损耗中扣除。振动式频率表的读数应在接近额定电压时读取，读取功率时应切断振动式频率表接线。仪表损耗可用相同的试验线路，断开试品、施加相同的电压（试品额定电压），直接从瓦特表读出。图 6 的试验线路要特别注意电压互感器、电流互感器的极性及瓦特表电压端子和电流端子的极性。三相功率应是两瓦特表或三瓦特表的代数和。空载试验所用电流及电压互感器的精度应不低于 0.2 级，所用仪表的精度应不低于 0.5 级。功率测量应采用小于 0.2 低功率因数的功率表。图 6（a）、（c）测量电压取于产品，测量功率没有线路损耗。图 6（b）、（d）、（e）、（f）所测量的功率不但包括仪表损耗，而且还包括线路损耗，当它大到不容忽略时，也应从测量功率中减掉。线路损耗的数值可以从下列两种方法之一中选择：a）断开试品、将试验线路的端部短路，施加三相电流的平均值，从瓦特表中读取。b）用试验电流的平方与三相试验线路电阻的乘积计算得出。图 6 给出的是用电压表、电流表和瓦特表进行测量，也可以用功率分析仪进行测量，一般使用功率分析仪测量准确度较高；因为仪器本身的度较高，可以准确地依据平均值电压采集数据，避免因仪器指针晃动、试验人员读数等引起的随机误差。功率分析仪接线方法可依照仪器使用说明书进行。当试验电压三相不对称度小于 2％时，可以三个线电压的算术平均值或 a—c间的线电压为准施加电压，测量空载数据。如果三相的不对称度大于 2％、但不超过 5％时，可分别以 a—b、b—c、c—a 为准施加电压，试验数据取三次试验的算术平均值。试验中如认为产品有剩磁，则必须退磁，以剩磁对空载试验结果的影响。当电压波形畸变，即平均值电压表与方均根值电压表读数不同时，试验电压应以平均值电压表（该表的刻度具有同一平均值的正弦波形方均根值）读数为准，令平均值电压表的读数为 U′ 。

宁夏变压器试验台 <宁夏>天正华意电气设备有限公司

宁夏变压器测试台当对变压器的绕组是否存在缺陷及对产品结构的合理性产生怀疑时，可进行如下的单相负载试验：对于供电侧绕组为YN、另一侧为yn或d联结的产品，可以轮流在一个相绕组（例如：AO、BO、CO）施加额定电流，而另一侧三相短路，三次测量的阻抗压降平均数乘以3 就相当于三相的压降，三次负载损耗之和应相当于三相测量的负载损耗。对于供电侧绕组为Y、另一侧为y或d联结的产品，可轮流在每个双相上施加额定电流，而另一侧三相短路，依次测量阻抗压降和负载损耗；允许将单相测量的结果换算到三相数据，其阻抗压降应乘以3 /2，总的负载损耗应为三次负载损耗之和的一半。对供电侧绕组为D、另一侧为yn、y或d联结的产品，可轮流在供电侧每个双相上施加2/3 额定电流，依次短路一相线圈（如在AB端供电、BC端短路）而另一侧绕组三相短路，依次测量阻抗压降和负载损耗；允许将单相测量结果换算到三相数据，其阻抗压降等于三次测量的平均数，其负载损耗等于三次负载损耗之和的一半。对于独立绕组的三个单相的负载损耗应基本相等。对于自耦联结绕组的三个单相损耗，一般 B 相较其它两相略大一些。

宁夏变压器试验台

宁夏变压器测试台本作业指导书适用于采用TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置应用于新建变电站投运前各电压等级继电保护相位的检验工作。2 总则2.1 TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置应用变电站投运前各电压等级继电保护相位检验工作应遵守的基本原则。 2.2 测试单位应根据作业指导和工程实际情况，参考典型案例试验编制具体的测试方案。2.3 测试过程中使用的仪器、仪表的准确级及技术特性应符合相关要求。3 变电站试验前应具备的技术条件3.1 变电站一次和二次设备安装、调试、试验工作已全部结束，验收合格；3.2 具备完整并符合工程实际的图纸及资料；3.3 核对保护装置的整定参数，应该与设备实际参数相符；3.4 试验所使用的仪器、仪表齐备且有检验合格证。4 注意事项4.1 工作前应按照《电网公司电力工作规程》完成相关的组织措施和技术措施。4.2 测试前，保护采用母线电压互感器的线路应将线路隔离开关拉开；保护采用线路电压互感器的线路应在线路一次断引，防止将试验电压、电流加到输电线路或试验线路受感应电影响。4.3 为保证测试，测试过程中应保证试验用的设备外壳可靠接地装置急停按钮功能有效、可靠。
