怒江水内冷发电机绝缘测试仪 衷心感谢您使用本公司的产品，您因此将获得本公司的技术支持和服务保障。二、本使用说明书适用于水内冷发电机绝缘电阻测试仪三、当您在使用本产品前，请仔细阅读本使用说明书，并妥善保存以备查考。四、请严格按说明书要求步骤操作，使用不当可能危及人身。五、在阅读本说明书或仪器使用过程中如有疑惑，可向我公司咨询。缘测试仪水内冷发电机绝缘电阻测试仪使用说明书水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于25mA。输出电压2500V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。一、主要特点1.采用32位微控制器控制，全中文操作界面，操作方便。2.自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3.输出电流大，(2500V下输出大于20mA)短路电流≧20mA。4.高压发生模块采用全封闭技术，内部有保护电阻，可靠。抗干扰能力强，能满足超高压变电站现场操作。5..测试完毕自动放电，并实时监控放电过程。

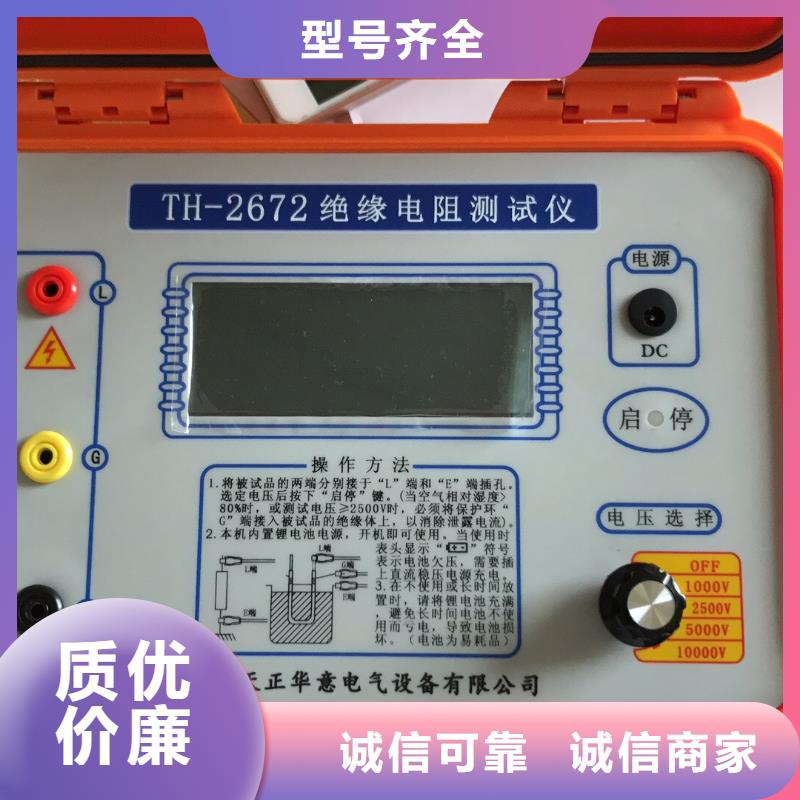

怒江水内冷发电机绝缘测试仪使用说明1、测量步骤开启电源开关“ON/OFF”，选择所需电压等级开机默认为500V档，选择所需电压档位，对应指示灯亮，轻按一下高压“启停”键，高压指示灯亮，LCD显示的稳定数值乘以10即为被测的绝缘电阻值。当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。关闭高压时只需再按一下高压“启停”键，关闭整机电源时按一下电源“ON/OFF”。注：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。2、接线端子符号含义测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以表泄漏所引起的误差。测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。如测量发电机相间绝缘时，三组可轮流交换，空出的一相应接地。五、注意事项1、存放保管本表时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。2、测物体为正常带电体时，必须先断开电源，然后测量，否则会危及人身设备！本表E、L端子之间开启高压后有较高的直流电压，在进行测量操作时人体各部分不可触及。3、本仪表为交直流两用，不接交流电时，仪表使用电池供电，接入交流电时，优先使用交流电。4、当表头左上角显示“←”时表示电池电压不足，应更换新电池。仪表长期不用时，应将电池全部取出，以免锈蚀仪表。

怒江水内冷发电机绝缘测试仪使用说明1、测量步骤开启电源开关“ON/OFF”，选择所需电压等级开机默认为500V档，选择所需电压档位，对应指示灯亮，轻按一下高压“启停”键，高压指示灯亮，LCD显示的稳定数值乘以10即为被测的绝缘电阻值。当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。关闭高压时只需再按一下高压“启停”键，关闭整机电源时按一下电源“ON/OFF”。注：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。2、接线端子符号含义测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以表泄漏所引起的误差。测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。如测量发电机相间绝缘时，三组可轮流交换，空出的一相应接地。五、注意事项1、存放保管本表时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。2、测物体为正常带电体时，必须先断开电源，然后测量，否则会危及人身设备！本表E、L端子之间开启高压后有较高的直流电压，在进行测量操作时人体各部分不可触及。3、本仪表为交直流两用，不接交流电时，仪表使用电池供电，接入交流电时，优先使用交流电。4、当表头左上角显示“←”时表示电池电压不足，应更换新电池。仪表长期不用时，应将电池全部取出，以免锈蚀仪表。

怒江水内冷发电机绝缘测试仪面板如图4-1所示。1.液晶显示屏：320X240点阵LCD液晶显示屏，显示各种设置参数、试验状态、结果、提示信息等内容。主要显示界面，如图4-3～4-7所示。2.打印机：针式打印机，用于将试验结果打印输出。3.电源开关：此开关顺时针方向旋转为“开”，电源接通，绿灯亮。反之为关。4.计时按钮：黄色，定时器触发按钮，按下此按钮后计时器从零开始计时。5.高压接通按钮指示灯：红色，带指示灯按钮。用于接通高压并指示高压通状态。在绿灯亮的状态下，按下红色按钮，应红灯亮绿灯灭，表示高压回路接通，此时可升压。如按下红色按钮红灯亮绿灯仍亮，且松开按钮红灯灭绿灯亮，表示机内保护电路已触发，此时必须关机检查试验装置，排除故障后，再开机进行试验。6.高压关断按钮指示灯：绿色，带指示灯按钮，用于关断高压并指示高压断状态。此绿灯亮，表示电源已接通及高压断开。在红灯亮状态下按下绿色按钮，红灯灭绿灯亮，高压回路切断，控制箱关断输出。7.设置/调压旋钮：系一多功能控制杆，用于设置参数和调节电压。可对它进行旋转和按动操作。其中按动分为短按和长按，“短按”为选择确认或切换功能，“长按”为退出功能；“旋转”为切换选择、参数调整或升降压功能。视不同屏显界面，该旋钮操作功能略有差异，可参照屏显提示操作。B. 背板如图4-2所示。8.接汇水管端子：用来测量汇水管内电流，配有专用连接线。9.接地端子：此接地端子应与倍压筒接地端子、发电机定子绕组（非试验两相）的接地端联接为一点后再与主接地网相连。10.高压测量输入插座：用于将高压电压取样及泄漏电流信号输入至控制箱。联接时只需将电缆插头上的红点对准插座上的红点顺时针方向转动到位即可。拆线时只需逆时针转动电缆插头即可。11.高频输出插座12.高频输出插座：用于将控制箱内部产生的中频可调电压输出。使用专配的装有快速联接插头的电缆连接至高压发生单元底部的高频输入插座（内部连接至中频变压器的初级绕组）。（联接方法参照11所述。）13.电源输入插座：装置工作电源输入插座。电源类型：AC 380V±10％，50/60Hz，三相。供电电源线截面积应不小于4mm2。使用随机配备的含专用插头的电源线。

怒江水内冷发电机绝缘测试仪 工作场所尽可能使用非导电材质的工作台或工作桌。 操作人员和被测物间不得使用任何金属，如果不能避免时，一定要确定接地无虞并且确认与高电压端确实绝缘。 操作人员作业时不得有跨越被测物操作或调整安规测试仪的状况。 如果被测物体积允许，尽可能将被测物放置在非导电材质的箱子内测试，例如亚克力箱等。测试场所必须随时保持整齐、干净，不得杂乱无章。 不使用的仪器和测试线请远离工作站， 工作站现场对象必须能让现场人员都能立即分辨出何者为正在测试的对象、被测对象、和已测试的对象。禁止在空气中含有可燃气体的地方或易燃物质的旁边使用本仪器。操作人员规定人员资格本仪器所输出的电压和电流足以造成人员伤害或致命的感电，必须由熟练的人员来使用和操作。 操作人员必须了解电压、电流和电阻等基本电学概念。 操作人员应该确知本仪器是一部可调式的高压电源供应器，将电流回线(Return/Sense-)接到待测物地线端，电流会从高压输出端流经待测物内所有的接地回路。

怒江水内冷发电机绝缘测试仪 仪器原理简介结构测量电压数控调压器6各部分功能液晶键盘：负责键盘、显示。数控调压器：采用PWM电路率产0-5V标准输出。DC-DC 0-5Kv：采用升压变压器，转换，输出0-5kv的直流高压。具有短路保护功能分压电路：0-5KV的高压，转换成0-5V，便于AD采集。测量电路：负责数据采集，电流变换等。控制器 ：将所有上述模块连接，完成测量。五、仪器的配套性1 主机 一台2 红色线 一根3 黑色线 一根4 电源线 一根5 产品说明书 一份6 出厂检测报告 一份7 合格证 一张影响电阻或电阻率测试的主要因素a．环境温湿度一般材料的电阻值随环境温湿度的升高而减小。相对而言，表面电阻(率)对环境湿度比较敏感，而体电阻(率)则对温度较为敏感。湿度增加，表面泄漏增大，体电导电流也会增加。温度升高，载流子的运动速率加快，介质材料的吸收电流和电导电流会相应增加，据有关资料报道，一般介质在70C时的电阻值仅有20C时的10％。因此，测量材料的电阻时，必须指明试样与环境达到平衡的温湿度。b．测试电压(电场强度)介质材料的电阻(率)值一般不能在很宽的电压范围内保持不变，即欧姆定律对此并不适用。常温条件下，在较低的电压范围内，电导电流随外加电压的增加而线性增加，材料的电阻值保持不变。超过一定电压后，由于离子化运动加剧，电导电流的增加远比测试电压增加的快，材料呈现的电阻值迅速降低。由此可见，外加测试电压越高，材料的电阻值越低，以致在不同电压下测试得到的材料电阻值可能有较大的差别。值得注意的是，导致材料电阻值变化的决定因素是测试时的电场强度，而不是测试电压。对相同的测试电压，若测试电极之间的距离不同，对材料电阻率的测试结果也将不同，正负电极之间的距离越小，测试值也越小。

怒江水内冷发电机绝缘测试仪 工作场所尽可能使用非导电材质的工作台或工作桌。 操作人员和被测物间不得使用任何金属，如果不能避免时，一定要确定接地无虞并且确认与高电压端确实绝缘。 操作人员作业时不得有跨越被测物操作或调整安规测试仪的状况。 如果被测物体积允许，尽可能将被测物放置在非导电材质的箱子内测试，例如亚克力箱等。测试场所必须随时保持整齐、干净，不得杂乱无章。 不使用的仪器和测试线请远离工作站， 工作站现场对象必须能让现场人员都能立即分辨出何者为正在测试的对象、被测对象、和已测试的对象。禁止在空气中含有可燃气体的地方或易燃物质的旁边使用本仪器。操作人员规定人员资格本仪器所输出的电压和电流足以造成人员伤害或致命的感电，必须由熟练的人员来使用和操作。 操作人员必须了解电压、电流和电阻等基本电学概念。 操作人员应该确知本仪器是一部可调式的高压电源供应器，将电流回线(Return/Sense-)接到待测物地线端，电流会从高压输出端流经待测物内所有的接地回路。

怒江水内冷发电机绝缘测试仪?工作场所必须使用绝缘材质的工作桌或工作台，操作人员和被测体的间不得使用任何金属。在设计工作场所时，不允许出现需要操作人员跨越待测物去操作测试仪器的现象。工作场所必须保持整齐、干净。不使用的仪器和测试线请放到固定位置，一定要让所有人员都能立即分辨出在测件、待测件和已测件。测试站及其周边不能含有可燃气体及腐蚀性气体，不能在易燃物质旁使用测试仪。?操作人员规定本系列测试仪的操作具有危险性，误操作时会造成人员的伤害，这种伤害甚至是有生命危险的，因此使用人员必须先经过培训，并严格遵守用户手册。1.3 操作规定本系列测试仪输出5kVAC高压，测试时必须注意以下事项和规定，否则将危及生命！?禁止操作禁止重复开关机，每次开关机应间隔30s以上。禁止擅自打开机壳，测试仪必须由经过培训合格的工程师或技术员维护。?测试中注意事项操作人员必须佩戴绝缘手套。如果暂时离开操作区域或并不马上进行测试，必须关断电源。测试过程中，禁止碰触仪器测试端和被测体，以免触电。操作人员必须确定能够完全自主掌握测试仪的控制开关和遥控开关。遥控开关不用时，请取下。非合格的操作人员和不相关的人员应远离高压测试区。必须将本测试仪的接地端子与大地可靠连接。只有在测试时才连接高压测试线，不用的时候请及时取下，取用测试线（钳）必须握在绝缘部分，禁止直接触摸高压输出端（钳）。万一发生异常，请立即按STOP键，停止测试，并关闭电源。?必须记着下列要点非合格的操作人员和不相关的人员应远离高压测试区。随时保持高压测试区在和有秩序的状态。在高压测试进行中不碰触测试对象或任何与被测物有连接的对象。万一发生任何问题，请立即关闭高压输出。在直流耐压测试后，必须先妥善放电，才能进行拆除测试线的工作。
