盘锦变压器绕组变形测试仪调入数据文件选取“浏览”会出现一个数据文件系统树性结构。可以双击文件名称或者单击文件名前的选择框，将所需数据文件打钩并加入到文件列举窗口，（软件界面的正上方）。当列举窗口的文件被选中后，其所包含的曲线数据会显示在曲线坐标系，曲线的数据分析结果会显示到数据分析列表中。（软件界面的正下方）。再双击文件名称或者单击文件名前的选择框，就可以取消掉正在显示的数据文件。选择“分析测试报告”将会对已选择显示的曲线数据文件中的前三条曲线显示测试报告，并可输出到Word文档提供查看和打印。注意：不同测试频率或测试频率步长的数据文件不能一同调入和分析。13.5分析数据报告选择“分析测试报告”会出现一个数据文件报告。上方显示的是加入的曲线分析结论。结论将根据选择曲线的相位关系出现不同的结果。如果是不同相的两条曲线，将根据相关系数的大小得出“一致性很好”、 “一致性较好”、 “一致性较差”、 “一致性很差”等结果，如果是同相的两条曲线，将根据相关系数的大小得出“正常绕组”、 “轻微变形”、 “明显变形”、 “严重变形”等结果。选择“输出Word报告”将会生成一个Word文档的测试报告，可进行查看和打印等等。13.6分析数据曲线调入数据文件后，可用线性坐标或对数坐标显示波形，也可以使用二维或三维模式查看多种曲线，选择“数据”工具栏项目，可以打开数据文件所在的文件夹，方便使用者直接查看数据文件或Word分析报告。13.7其它操作选择“设置”中的“频段设置”，可设置高中低频段的范围，将影响报告中的相关系数和均方差显示。

盘锦变压器绕组变形测试仪对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为有力的依据。 电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条明确规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”低电压阻抗测试能准确反映变压器在绕组变形前后阻抗值的变化。2005年6月 电网公司在《十八项电网重大反事故措施》的9.2.3和9.7.2中再次要求：110kV及以上电压等级变压器在出厂和投产前，应做低电压短路阻抗测试，以留原始记录。110kV及以上电压等级变压器在遭受出口短路、近区多次短路后，应做低电压短路阻抗测试，并与原始记录进行比较，同时应结合短路事故冲击后的其他电气试验项目进行综合分析。判断变压器无故障后，方可投运。正常运行的变压器应至少每6年测一次。

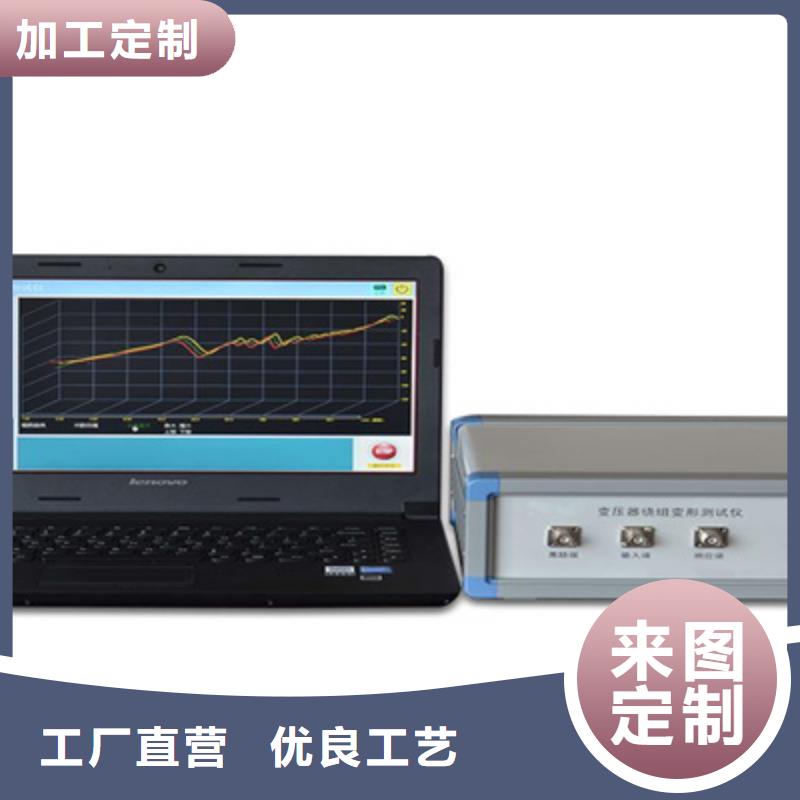

<盘锦>天正华意电气设备有限公司 变压器绕组变形阻抗检测仪现货销售

盘锦变压器绕组变形测试仪安装完毕后，桌面会出现下图所示的软件图标，开始菜单也会出现一个“变压器绕组变形测试仪”的安装目录，里面有软件图标和卸载图标。8.本软件的卸载，选择开始菜单的“变压器绕组变形测试仪”的安装目录，里面的“卸载”，将会出现以下对话框，确认后将进行软件的卸载。9.十一、进入频响法或阻抗法的界面运行软件后先显示一段欢迎界面，然后进入频响法或阻抗法的选择界面，根据需要点击相应的按钮，即可进入频响法或阻抗法的测试界面。十二、频响法PC测试软件的使用界面本仪器除接线外的所有操作均在计算机上完成。检查试验接线正确无误后，启动计算机电源开关，待微机进入正常运行后，再启动主测量单元电源，其电源指示灯应正常显示。如果只对已测量的数据进行分析工作，可不连接和启动主测量单元，只启动计算机就可完成；计算机启动后，双击本仪器执行图标，即进入工作程序。以下介绍软件界面中各个区域的功能。注意：次进入该系统或重新安装该系统，系统将自动进行参数初始化，此时请保持所有仪器电源打开，USB接线无误，该过程可能需要几分钟，请耐心等待。初始化完成后，在以后的使用中将不会出现这个过程。

<盘锦>天正华意电气设备有限公司 变压器绕组变形阻抗检测仪现货销售
<盘锦>天正华意电气设备有限公司 <盘锦>天正华意电气设备有限公司

盘锦变压器绕组变形测试仪一、仪器概述变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达 正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。

盘锦变压器绕组变形测试仪对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为有力的依据。 电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条明确规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”低电压阻抗测试能准确反映变压器在绕组变形前后阻抗值的变化。2005年6月 电网公司在《十八项电网重大反事故措施》的9.2.3和9.7.2中再次要求：110kV及以上电压等级变压器在出厂和投产前，应做低电压短路阻抗测试，以留原始记录。110kV及以上电压等级变压器在遭受出口短路、近区多次短路后，应做低电压短路阻抗测试，并与原始记录进行比较，同时应结合短路事故冲击后的其他电气试验项目进行综合分析。判断变压器无故障后，方可投运。正常运行的变压器应至少每6年测一次。

<盘锦>天正华意电气设备有限公司
变压器绕组变形阻抗检测仪现货销售

盘锦变压器绕组变形测试仪注意事项:该仪器在测量之前应预热15分钟，如果在冬季等气温偏低的情况下，预热时间应适当加长，确保仪器的正常测量。注意严格按示意图接地线，特别注意的是响应信号的接地夹子要先通过连接线与激励信号的接地夹子连接，再由激励信号的接地线与铁芯接地，保证信号电流的正确流向。十、频响法PC测试软件的安装1.将本软件光盘放入光驱，如果可以自动运行将直接进入到本软件的安装界面，否则在“我的电脑”打开光驱所在的盘符，运行光盘中的“autorun.exe”进入到本软件的安装界面。2. 选择绕组变形测试仪软件安装，将会进入到绕组变形测试仪软件的安装向导中。此时直接选择“下一步”。3.此时可以设置本软件的安装路径，如果不改变本软件默认的安装路径，直接选择“下一步”。4.此时已完成所有的设置过程，选择“安装”将开始进行软件的安装。5.安装过程全部完成，选择“完成”退出安装向导。6.安装绕组变形测试仪的软件也可以直接进入光盘的“绕组变形测试仪”的目录中，直接运行以下两个程序，都可以进行本软件的安装向导。

<盘锦>天正华意电气设备有限公司

盘锦变压器绕组变形测试仪五、频响法仪器使用方法5.1仪器面板?仪器面板上安装有电源开关按下时电源打开指示灯点亮反方向时按下电源关闭指示灯熄灭。（变压器绕组变形测试仪侧面板图）?仪器面板上电源插座内藏保2只10A险丝；?USB口：仪器与笔记本电脑通信连接；?无线WIFI:方便仪器与笔记本电脑无线通信连接；?频响法：测量信号端口BNC插座外标颜色与测量电缆外标颜色一致请对颜色连接；变压器的几种常用检测接线方式变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成并行三根专用测量电缆以及测量夹子和接地线组成。主测量单元系统与试品之间采用50高频同轴电缆联接，扫频信号经输出端口(激励输出)，通过连接电缆将信号夹子(黄色)向被试品注入信号；由信号测量夹子(绿色)从被试品获取信号，经电缆传输到（响应输入）；由信号测量从被试品注入点获取同步参考信号，经电缆传输到输入（参考输入）。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地，大型变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，变压器外壳点接地。

变压器绕组变形阻抗检测仪现货销售 <盘锦>天正华意电气设备有限公司

盘锦变压器绕组变形测试仪 阻抗法仪器使用方法171仪器面板?仪器面板上安装有电源开关 按下时电源打开指示灯点亮 反方向时按下电源关闭指示灯熄灭。（变压器绕组变形测试仪侧面板图）?仪器电源插座内藏2只10A保险丝；?USB口：仪器与笔记本电脑连接；?无线WIFI:方便仪器与笔记本电脑无线通信连接；?频响法：测量信号端口BNC插座外标颜色与测量电缆外标颜色一致请对颜色连接；?阻抗法：接线柱插孔连接测试线对应颜色标记（粗线插在电流端如IA细线插在电压端如UA）；?测量电源：有内、外电源选择，钮字开关位置拨在外置电源上；17.2变压器的几种常用检测接线方式变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成专用测量电缆以及测量夹子、短路夹子和接地线组成。提示：短路阻抗试验在铭牌标注Yn时都必须按Y型接线和试验，除非特殊情况。1.Y形试验连接，先将低压侧三相用短路夹子全部短接，然后按黄绿红对应的ABC三相高压侧用测量夹子夹好高压侧或者中压测，仪器上的六个端口也按黄绿红对应的ABC三相三线，将略粗连线插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口。(变压器高、中压侧对低压测Y试验接线图)2.D形试验连接先将低压侧三相用短路夹子全部短接，然后按黄绿红对应的ABC三相高压侧用测量夹子夹好高压侧或者中压测，仪器上的六个端口也按黄绿红对应的ABC三相三线，将略粗连线插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口。

盘锦变压器绕组变形测试仪变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况。电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等变形现象，这将严重影响变压器的运行。按电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。1.1主要技术特点?采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。?测量速度快，对单个绕组测量时间2分钟以内。?频率精度非常高，精度高于0.001％。?数字化频率合成，频率稳定性更高。?5000V电压隔离、充分保护测试电脑。?可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。?分析软件功能强大，软件、硬件指标满足国标DL/T911-2004。?软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。?软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。1.2主要技术指标?测量速度：单相绕组1分钟-2分钟?输出电压：Vpp-25V，测试中自动调整?输出阻抗：50Ω?输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）?扫频范围：10Hz-2MHz?频率精度：0.001％?每通道采样频率：100Msps?扫频方式：线性或对数，扫频间隔和点数可任意设置?曲线显示：幅频曲线（相频曲线，选配）?测量动态范围宽：－120dB～20dB?供电电压：AC220V±10％?主机重量： 6kg

<盘锦>天正华意电气设备有限公司
变压器绕组变形阻抗检测仪现货销售 <盘锦>天正华意电气设备有限公司

盘锦变压器绕组变形测试仪2频响法测试?环境与接线确认1、系统接线完全按照3.2绕组的接线方式的要求进行2、变压器分接位置调至阻抗档(分接)3、周围环境无强电磁和造影干扰?登录软件双击桌面上的“变压器绕组变形测试仪”按钮，系统闪过欢迎界面后，系统进入测试界面，此时，如果设备未连接，系统会提示如下对话框：当出现以上对话框时，一般是由于设备未连接所致，此时应先检查设备是否已经连接到计算机的USB接口上，检查设备电源是否已经打开。?录入信息如果设备已经连接，则可以进入变压器信息录入界面（如下图），在对应的文本框中输入或选择相应的信息，点击保存按钮，系统进入测试界面。信息录入时请参照变压器铭牌认真输入，所有的信息将自动与测试结果保存到一起，如果输入错误，可能会对报告内容造成影响。?扫描模式确认与修改1、选择扫描模式点击“终止频率”选择测试的终止频率，系统按照已经设定的扫描参数，自动将参数设置为设定的参数，参数主要包括起始频率、扫描模式、扫描点数，如需进行调整，可以在A区相应的参数标签上进行点击，则自动进行切换（当鼠标指针移动到可以变化的标签上时，标签自动变为绿色）。2、更改默认信息如希望重新调整默认设置信息，用鼠标右键点击“终止频率”按钮，弹出功能菜单，选择“模式设置”，弹出信息设置窗口（如下图），可以对默认扫描信息进行调整，调整完毕后，重新启动软件，按照调整后的默认信息进行测试。左侧的选择框可以多系统进行设置，再次启动时自动回复默认设置。小步距限制 用于对数扫描时进行步距限制，以节约扫描时间。显示均值 用于设备验证时显示测试过程的平均值，一般不用打开。速度优先 模式在测试过程中会自动屏蔽后台处理程序，以提高测试速度，一般选择打开。干扰抑制 当外部干扰比较大时，有一定的干扰抑制功能。曲线拟合 功能可以对测试结果进行拟合，使测试曲线更平滑，一般需打开，通过调整右侧的拖动条可以调节拟合的深度，越靠右曲线越平滑。3、更改扫描参数扫描参数的更改用于试验需要比较复杂的参数组合时，系统不带记忆功能，软件退出后自动恢复。在开始扫描前，点击曲线显示区域(A)中的参数标签，可以对除终止频率以外的信息进行更改，更改采用循环调整方式进行。扫描参数更改适用于单次对测量结果有要求或进行研究时，一般不需要进行调整。?

<盘锦>天正华意电气设备有限公司

盘锦变压器绕组变形测试仪简略，当前是测试界面的时候，简略显示采样数据波形和当前的电压电流和频率；当前是数据分析界面的时候，简略显示当前数据文件的短路阻抗短路电抗，横向以及纵向的比较。19.1.2.2详细，当前是测试界面的时候，详细显示当前三相的短路阻抗、短路电抗、漏电感、有功功率、无功功率和介损角，还有总的短路损耗和短路阻抗；当前是数据分析界面的时候，详细显示当前数据文件的电压、电流、频率、漏电感、有功功率、无功功率和介损角，还有总的短路损耗。19.1.3设置19.1.3.1变压器参数，选择此项目后，会打开一个变压器各项参数的对话框，设置好各个参数后，按“确认”键保存输入数据，按“取消”键放弃输入数据，按“写入数据文件”键则将此变压器参数写入到已选择的历史曲线文件中，覆盖掉这些文件以前的变压器参数。（此功能是针对在变压器现场测试时，临时简单设置了变压器参数，再测试完成后重新想修改已保存的变压器参数的情况。）19.1.3.2设置单位名称，选择此项目后，会打开一个要求输入单位名称的对话框，按“确认”键保存输入，按“取消”键放弃输入，此项目设置的单位名称，只在打印报告中会反映出来。19.1.3.3仪器检测调试功能，选择此项目后，会打开一个检测调试的对话框，此功能主要用来检测调试改仪器电压电流准确度的，在此状态下，请使用外置恒流源电源，将恒流源的电流输出两端插入外置电源接口，然后将电压输出的一端使用2根带插头的导线和仪器的3个电压端短接在一起，另一端连接在“Ux”上。再使用3根带插头的导线将仪器的4个电流端短接在一起，这样接线就完成。在开启恒流源的输出钱，请先选择“初始化”，选择输出了标准的电压和电流后，选择“开始输出”，稍等一会儿，会显示出仪器实测的电压和电流值。

变压器绕组变形阻抗检测仪现货销售

盘锦变压器绕组变形测试仪注意：所有变压器的参数的内容不能含有空格或者特殊字符。20.4调入数据文件选取“浏览”会出现一个数据文件系统树性结构。可以双击文件名称将所需数据文件加入到文件列举窗口，（软件界面的左下方）。当列举窗口的文件被选中后，其所包含的测量数据会显示到数据文件列表中。软件菜单栏的“所有数据”和“所选数据”用来掉文件列举窗口中的文件（软件界面的左下方）。选择“分析测试报告”将会对已选择显示的数据文件中的前两条数据显示测试报告，并可进行打印或输出Word电子文档。20.5分析数据报告选择“分析测试报告”会出现一个数据文件报告。上方显示的是加入的数据的文件名称和测量时间，中间是对数据的结论显示，分为相间比和参考比较结果。选择“输出Word报告”将会生成一个Word文档的测试报告，可进行查看和打印等等。二十一、试验程序及注意事项1.当电力变压器停下后，由于绕组变形频响实验特殊性要求，应将所有套管短接地进行充分放电。电力变压器试验项目变压器绕组变形频响法试验，其目的是为了避免具有直流信号试验项目，例如直阻、有载试验会导致变压器铁芯饱和造成试验数据错误。2.该仪器通电前确认钮子开关是否在“外置电源”上，不要做任何试验测试接线，等待开机后初始化后。3.开机后仪器发出“嘟嘟”两声提示音后初始化完成，可以操作试验接线。4.频响法试验：在测试频响实验中拆线、接线是不需要仪器关闭电源，每次测试结束后输出信号会自动关闭。分节开关位置选择无特殊情况下应选在1分节上。5.无线电波和空间电场干扰，在测试套管端对应另侧接地屏蔽干扰信号。6.阻抗法试验：在测试阻抗实验中拆线、接线也是不需要仪器关闭电源，每次测试结束后输出信号会自动关闭。短接接线要注意，如果接触不良会导致测量不准。

<盘锦>天正华意电气设备有限公司 变压器绕组变形阻抗检测仪现货销售

盘锦变压器绕组变形测试仪三、频响法主要技术参数3.1 扫描方式1.线性扫描分布扫频测量范围：(10Hz)-(10MHz)40000扫频点、分辨率为0.25kHz、0.5kHz和1kHz。2.分段扫频测量分布扫频测量范围：(0.5kHz)-(1MHz)、2000扫频点；(0.5kHz)-(10kHz)(10kHz)-(100kHz)(100kHz)-(500kHz)(500kHz)-(1000kHz)3.2 其他技术参数1.幅度测量范围: (-120dB)至(＋20dB)2.幅度测量精度: 0.1dB3.扫描频率精度: 0.01％4.信号输入阻抗：1MΩ5.信号输出阻抗：50Ω6.信号输出幅值：±20V7.同相测试重复率：99.9％8.测量仪器尺寸(长宽高)355X145X270(mm)9.仪器铝合金箱尺寸(长宽高)430X200X350(mm)，线箱铝合金箱尺寸(长宽高)420X300X300(mm)10.总体重量:30Kg

<盘锦>天正华意电气设备有限公司

盘锦变压器绕组变形测试仪感谢您使用本公司变压器绕组变形测试仪。为了您能更、更快捷地使用本设备，了解它的卓越功能，请您在使用本设备安装调试前，仔细阅读使用说明书。谢谢您的合作！质量保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。事项非专业人员请勿拆开维修，以免触电及扩大故障范围！请勿拆下仪器的盖板：以免产生电击危险。为避免伤害人身及设备，使用测试仪前请先阅读“须知”和“警告”以及“注意”等相关资料的内容。 须知 请遵循本手册的说明使用测试仪，否则测试仪所提供的保护可能会受到损坏。 本手册中: 警告是指对使用者构成危险的情况或操作。 小心是指对测试仪或被试变压器可能造成损坏的情况或操作。 注意是指对测试结果可能造成误差的情况或操作。 工作准则 为了避免人身伤害，同时为避免测试仪或被试变压器受到损坏，请遵循以下准则进行操作：1、使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常。 2、变压器的测量接地没有连接正确前，请不要开始绕组变形测试。 3、试验前应将被试变压器线端充分放电。 4、绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套20cm以上)，尤其是与封闭母线连接的变压器。 5、测试时必须正确记录分接开关的位置。应尽可能将被试变压器的分接开关放置在第1分接，特别对有载调压变压器，以获取较的绕组信息。对于无载调压变压器，应保证每次测量在同一分接位置，便于比较。 6、变压器铁芯必须与外壳可靠接地。7、应保证测量接线钳与套管线夹紧密接触。如果套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭干净。8、测量线正确使用：放线时应展开不要卷曲、收线时应平直绕成环形存放，测量夹子在测量结束时应与测量线脱开，避免在变压器上挂住，有损测量线。9、测试使用过程中，不得打开与测试无关的其他软件。10、测试仪不具有防水功能，不得在雨天露天使用。11、测试仪及测试配件不用时放入包装箱，包装箱平时至于平放状态。

<盘锦>天正华意电气设备有限公司 变压器绕组变形阻抗检测仪现货销售
变压器绕组变形阻抗检测仪现货销售 <盘锦>天正华意电气设备有限公司

盘锦变压器绕组变形测试仪短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2008和IEC60076-5:2006规定，短路电抗的变化量是判断变压器绕组有无变形的判据。 测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。变压器短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。常规试验项目中的基本项目，其原理是在现场对电力变压器进行短路阻抗（％）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷。本公司自主研发的变压器短路阻抗测试仪用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，性能优越，内部采用型的单片机测试技术及数字信号处理技术，测量数据准确；外部采用7寸触摸彩色液晶显屏，显示中文操作菜单，触摸操作更便捷，同时配备热敏打印机和存储功能，方便数据的打印和存，将所需导出的数据可通过USB转存到计算机；仪器体积小，便于现场使用携带；本仪器输入参数，便可进行单、三相测试并自动计算变压器阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。二、措施1、使用本仪器前一定要认真阅读本手册，尤其要遵守注意事项的提示；2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。仪表应避免剧烈振动，以免影响测试数据；3、对仪器的维修、护理和调整应由专业人员进行，禁止私自拆卸；4、测试菜单项选择和实际测试项目及接线要一致；5、测试过程中，禁止拆除移动测试夹和关断供电线路；

<盘锦>天正华意电气设备有限公司

盘锦变压器绕组变形测试仪 阻抗法主要技术特点1.采集控制采用高速 高集成化微处理器。2.笔记本电脑与仪器之间通信USB接口也可使用WIFI和蓝牙连接方式。3.高速双通道16位A/D采样。4.采用三相接线单相测量方式，只需低压侧短接，高压侧一次性接好三相，一次性自动测量即可计算出每相的短路阻抗。5.该仪器可使用内置220V电源，也可使用外置电源。6.该仪器可同步测量电压 电流 频率，并显示测试实时波形图。7.计算机将检测结果自动分析和生成电子文档(Word)。8.检测数据自动分析系统a)对A、B 、C三相相间进行短路阻抗相似性比较。b)还可以与铭牌上的短路阻抗（阻抗电压）进行比较。9.可自动生成Word电子文档，供保存和打印。10.该仪器完全满足电力标准DL/T1093-2008《电力变压器绕组变形的电抗法检测判断导则》的技术条件。十五、阻抗法主要技术参数1.测量精度：电压：0.2级 电流：0.2级 2.阻抗范围：0～3.电压测量范围：AC 25V～500V4.电流测量范围：AC 0.1A～10A5.工作湿度：0～80％6.同相测试重复率：99.9％7.测量仪器尺寸(长宽高)355X145X270(mm)8.仪器铝合金箱尺寸(长宽高)430X200X350(mm)，线箱铝合金箱尺寸(长宽高)420X300X300(mm)9.总体重量:30Kg十六、阻抗法使用特点

<盘锦>天正华意电气设备有限公司

盘锦变压器绕组变形测试仪一、仪器概述变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达 正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。

盘锦变压器绕组变形测试仪短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2008和IEC60076-5:2006规定，短路电抗的变化量是判断变压器绕组有无变形的判据。 测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。变压器短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。常规试验项目中的基本项目，其原理是在现场对电力变压器进行短路阻抗（％）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷。本公司自主研发的变压器短路阻抗测试仪用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，性能优越，内部采用型的单片机测试技术及数字信号处理技术，测量数据准确；外部采用7寸触摸彩色液晶显屏，显示中文操作菜单，触摸操作更便捷，同时配备热敏打印机和存储功能，方便数据的打印和存，将所需导出的数据可通过USB转存到计算机；仪器体积小，便于现场使用携带；本仪器输入参数，便可进行单、三相测试并自动计算变压器阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。二、措施1、使用本仪器前一定要认真阅读本手册，尤其要遵守注意事项的提示；2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。仪表应避免剧烈振动，以免影响测试数据；3、对仪器的维修、护理和调整应由专业人员进行，禁止私自拆卸；4、测试菜单项选择和实际测试项目及接线要一致；5、测试过程中，禁止拆除移动测试夹和关断供电线路；
