山东电缆故障探测仪、在远离故障点时，如果看到是下面的波形图，波形幅度小，仔细的监听，有时能够在电缆全长上都能听到很微弱的啪啪声，且不会随传感器位置的不同而发生变化，那是电缆在高压闪络冲击产生应力造成的震动，其与真正的故障放电声差别很大，注意不要误判。尽量不要将传感器置于电缆本体上进行定点，否则会在电缆任何位置都能听到微弱的啪啪声。3、高压查找路径：高压闪络时，查找故障的同时也查找电缆路径。点击“路径”菜单进行查找，出现“黄色”或“绿色”的圆形方向键图标。操作人员在电缆前进方向寻找路径，每放一次电，显示屏就会显示出电缆动态位置，如果移动太快，定位偏差就比较大。如果出现“黄色”图标，表示在电缆的左侧，这时就要向右侧移动，如果突然变成“绿色”的，表示在电缆的另一侧，这时就能判断电缆位置，其位置误差在10cm左右。“黄色”和“绿色”方向键图标位置，取决于操作人员前进的方向不同会改变，感应测量电缆位置距离10m左右。七、注意事项1、在有条件的情况下，一般应用测距主机粗测出电缆故障距离，再测定电缆埋设路径方向，然后才用此仪器实施定点。按此流程将确保快速准确故障定位，不可在路径不明的情况下实施定点。2．在无测距主机粗测故障距离的情况下，应先用本仪器测定路径后再实施定点。3．探头及主机属精密仪器，绝不可跌落和碰撞。
山东电缆故障探测仪 注意事项1、在有条件的情况下，一般应用测距主机粗测出电缆故障距离，再测定电缆埋设路径方向，然后才用此仪器实施定点。按此流程将确保快速准确故障定位，不可在路径不明的情况下实施定点。2．在无测距主机粗测故障距离的情况下，应先用本仪器测定路径后再实施定点。3．探头及主机属精密仪器，绝不可跌落和碰撞。4．不要轻易拆卸探头及仪器，以防人为损坏。八、声磁同步定点仪的操作技巧任何一种仪器设备，在充分了解性能、特点后，方能事半功倍地发挥其功能。该定点仪尽管操作极其简单方便，但在使用时也得根据现场特点，巧妙地使用，才能充分发挥其优势。从使用说明书中介绍的原理知道，此定点仪靠仪器中的电磁传感器接收到故障电缆在冲击放电时产生的辐射电磁波后开始计数，而在拾音传感器接收到故障点放电时产生的地震波后停止计数。电磁波与声音震动波之间的时间差乘以地下声波传播的速度，便是探头至故障点的直线距离（即数字屏显示的数值）。也就是说，只有在冲击闪络之后，探头测听到故障点传来的地震波使计数器停止计数后，所显示的数值才是有效而可信赖的。
<山东>天正华意电气设备有限公司 质量优的山东地下管线防腐层巡检系统现货厂家
山东电缆故障探测仪 当设备处于高压输出状态，此时按高压合/分按钮，高压电路停止工作，”高压分”指示灯亮，同时将内部的高压储能电容存储和被测电缆上的电荷放掉。只有将调压旋钮调到零位后，按高压合/分按钮才能再次启动高压电路工作。4.高压合指示灯：高压电路工作时该指示灯点亮。5.高压分指示灯：高压电路停止工作时该指示灯点亮。6.高压调整旋钮：根据被测电缆的耐压水平调节输出电压。7.电压显示：LED显示输出电压。当设备对电缆进行一次高压冲击时，若LED显示的数值变化较大，说明故障点已经被击穿；若LED显示的数值变化较小，说明故障点没有击穿。8.放电模式选择开关：放电模式有直流、单次和周期三个档。直流档是专门为闪络性故障测距设置的，通常与高压调整配合使用。单次档是为高阻性故障测距设置的，只有按一下“单次放电”按钮才进行一次放电，周期档是为故障定点设置的，设备在该挡时将按照放电周期设定的时间周期自动放电。当使用电缆故障定点仪进行定点时，应选择周期放电模式，放电周期约为5秒。9.单次放电按钮：当“放电模式”选择开关在单次位置时，只有按一下单次放电按钮才进行一次放电和信号输出，当选择直流和周期档时，该按钮无效。三、输出线高压输出线和保护接地线从设备后部的附件包中引出和收纳。1.高压输出线：连接被测的故障电缆，将高压信号发生器产生的高压与信号施加到故障电缆。其中，红色夹钳为负高压输出，黑色夹钳为测试地。相铠故障时黑色夹钳接电缆护层，红色夹钳接故障芯线，而相间故障时，黑色夹钳和红色夹钳分别接两故障芯线。为了确保人身，控制单元内部设有工作电源停电后能自动对电缆放电的装置。在本设备工作时，要远离输出夹钳。设备使用完毕后，要先放电，当高压指示为零后再拆线。2.保护接地：是设备保护接地点，为保障人身及设备，必须可靠接地。
<山东>天正华意电气设备有限公司 质量优的山东地下管线防腐层巡检系统现货厂家
质量优的山东地下管线防腐层巡检系统现货厂家
<山东>天正华意电气设备有限公司
山东电缆故障探测仪 设备组成单相接地故障点巡查装置是由信号发生装置、信号采集器、信号接收定位器三部分组成。（1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障；（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点，在线路正常运行时，可实时检测线路负荷电流；（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。2.2操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:
山东电缆故障探测仪 建议使用二分法拉路法确定接地故障点，即拉掉某一边或某一路，摇表测试为更大值时， 此边或此路为故障电路。?（3）检测完成，关闭所有设备电源，对信号发生装置进行充电。五、注意事项（1）在每次使用前应检查单相接地故障信号发生装置、信号采集器、信号接收定位仪电池电量足够；（2）本设备必须在故障线路停电的情况下操作，信号输出线与被检测故障线连接与断开应采用绝缘杆操作；（3）设备在注入异频电流时具有一定的电压，操作时确保接地良好并注意；（4）在使用设备信号源前，先把电流调节旋钮调到小等线路接好，根据实际情况调节电流，确保操作；（5）在使用信号采集器检测时，必须在静止状态下检测多次确保数据稳定准确；（6）操作完毕后，要将信号输出端对地放电；（7）为减少故障定位仪的电量消耗，建议在现场暂停巡检时退出异频发送，再次继续检测时重新打开电源使其工作。a)启用一台发生装置配置多台信号采集接收器时，需确保信号采集器和信号接收器地址一一对应且不能重复。信号采集器地址在仪器背面显示(编码尾号数字)且不能修改，信号接收器地址在“检测本机电压”中显示可以通过上下按键修改（范围为1-9）。b)长期未使用本巡查装置时，取下信号采集器和信号接收定位器的干电池，并定期对信号发生装置充电。（8）请使用之前，详细阅读本仪器说明书。（9）使用中，如果发现仪器故障，请及时与本公司联系，本公司负责修理与更换，不得自行拆卸。六、常见故障处理（1）当信号发生装置，打开电源，指示灯不亮，可能电池没电，请充电；（2）当信号采集器与信号定位器通讯不上，可能电池没电，请更换电池。
<山东>天正华意电气设备有限公司

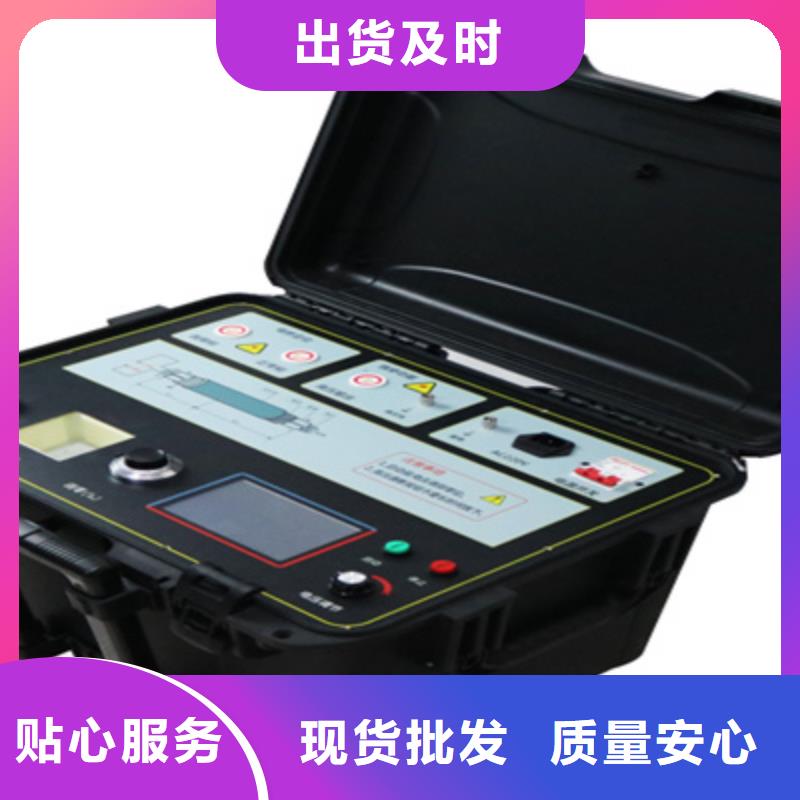

山东电缆故障探测仪概述电缆测试高压信号发生器，为电力电缆的故障测距和定点提供高压信号源，可用于各种电压等级电力电缆的故障测试。本设备应用现代电力电子技术，采用高频高压电源设计，体积小，重量轻。本设备需要与本公司生产的电力电缆故障测距仪和电缆故障定点仪系列产品配套使用。二、功能特点1、一体化设计，结构紧凑，体积小，重量轻。2、多种子型号可选，适用于不同测试需求。3、进口拉杆箱结构，外观精美，方便移动。4、储能电容器内置，无高压外露，可靠。5、高压输出直接接至故障电缆，操作，接线简便。6、内置大功率开关电源，电容充电快，放电周期短，故障定点快。7、多重防护，高压零位启动，断电后自动释放高压电容储能。8、具有单次，周期和直流三种工作方式，适应多种故障测试需求。9、输出电压分档可调，LED显示响应速度快，电容放电状态一目了然。三、技术指标型号 A10-10 A30-2 A30-4输出电压 0-10kV 0-32kV储能电容 10μF 2μF 4μF储能 500J 1000J 2000J放电周期 5s（周期放电模式）电源 AC220V，50Hz输入功率 ＜1000W体积 400mm×460mm×50mmm质量 25kg第二章 设备结构一、设备整体结构2-1-1 设备外观本高压信号发生器的外观如图2-1-1所示。各种操作按钮/旋钮位于上面板，高压输出线和保护接地线从设备后部的附件包中引出和收纳。二、控制面板设备控制面板如图2-2-1所示。图2-2-1 控制面板其中：1.AC220V插座：接220V，50Hz 交流电源，电源容量要求不小于2kw。2.电源开关和指示灯：用来开关设备电源，当打开电源后，指示灯亮。3.高压合/分按钮：打开设备电源后，高压电路并没有工作，只有调压旋钮在零位时按高压合/分按钮才能启动高压电路工作。此时“高压合”指示灯亮并输出高压。
<山东>天正华意电气设备有限公司 质量优的山东地下管线防腐层巡检系统现货厂家
质量优的山东地下管线防腐层巡检系统现货厂家
<山东>天正华意电气设备有限公司
山东电缆故障探测仪仪器自动采样刷新一次，同时可调节增益旋钮配合采样，如果波形的尖峰成方形，这是增益调的过大现象，这时要适当的减小增益，直到波形适合分析为止。采到了合适的波形后，要停止采样，如果不停止，就会再次刷新数据。5）、分析数据：按照闪络波的分析分析方法（详见波形分析基础理论）将起始游标和终止游标分别卡到一个周期的起点和终点。冲击闪络法测试波形示例第二章 声磁数显同步定点仪一、简介本产品用于埋地电绝缘故障点的快速、定位及电缆埋设路径和埋设深度的准确探测。二、主要特点1、用特殊结构的声波振动传感器及低噪声专用器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地了定点时的盲目性。2、电缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可显示故障距离及方向，毫不费力地快速确定故障位置。
山东电缆故障探测仪 当设备处于高压输出状态，此时按高压合/分按钮，高压电路停止工作，”高压分”指示灯亮，同时将内部的高压储能电容存储和被测电缆上的电荷放掉。只有将调压旋钮调到零位后，按高压合/分按钮才能再次启动高压电路工作。4.高压合指示灯：高压电路工作时该指示灯点亮。5.高压分指示灯：高压电路停止工作时该指示灯点亮。6.高压调整旋钮：根据被测电缆的耐压水平调节输出电压。7.电压显示：LED显示输出电压。当设备对电缆进行一次高压冲击时，若LED显示的数值变化较大，说明故障点已经被击穿；若LED显示的数值变化较小，说明故障点没有击穿。8.放电模式选择开关：放电模式有直流、单次和周期三个档。直流档是专门为闪络性故障测距设置的，通常与高压调整配合使用。单次档是为高阻性故障测距设置的，只有按一下“单次放电”按钮才进行一次放电，周期档是为故障定点设置的，设备在该挡时将按照放电周期设定的时间周期自动放电。当使用电缆故障定点仪进行定点时，应选择周期放电模式，放电周期约为5秒。9.单次放电按钮：当“放电模式”选择开关在单次位置时，只有按一下单次放电按钮才进行一次放电和信号输出，当选择直流和周期档时，该按钮无效。三、输出线高压输出线和保护接地线从设备后部的附件包中引出和收纳。1.高压输出线：连接被测的故障电缆，将高压信号发生器产生的高压与信号施加到故障电缆。其中，红色夹钳为负高压输出，黑色夹钳为测试地。相铠故障时黑色夹钳接电缆护层，红色夹钳接故障芯线，而相间故障时，黑色夹钳和红色夹钳分别接两故障芯线。为了确保人身，控制单元内部设有工作电源停电后能自动对电缆放电的装置。在本设备工作时，要远离输出夹钳。设备使用完毕后，要先放电，当高压指示为零后再拆线。2.保护接地：是设备保护接地点，为保障人身及设备，必须可靠接地。
<山东>天正华意电气设备有限公司 质量优的山东地下管线防腐层巡检系统现货厂家 <山东>天正华意电气设备有限公司山东电缆故障探测仪工作电源：内置电池供电12.连续工作：＞4h（亦可使用外接电源使用）13.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用14.波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位15.波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离16.外形尺寸：长370mm×宽270mm×高220mm17.重 量：2.5kg四、工作原理TH--2003采用的是时域反射原理，即对电缆发射一电脉冲，电脉冲将在电缆中匀速传输，当遇到电缆阻抗发生变化的地方（故障点），电脉冲将产生反射。测距主机将电脉冲的发射和反射的变化以时域形式通过液晶屏显示出来，通过屏幕上的波形可直接判读故障距离。五、仪器操作面板及界面说明1.操作面板介绍1、开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。2、充电端口：用于连接充电器，给电池充电。3、增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）4、测距端口：测量电缆故障点距离时，从该端口发出信号。5、USB接口：插入U盘，拷贝数据。6、触摸式彩色液晶屏：详见“工作界面介绍”。
山东电缆故障探测仪 定点：⑴、使用高压发生器对故障电缆作高压冲击时 ，冲击高压幅度要足够高，以保证故障点充分击穿放电，放电频率控制在3-5秒钟左右放一次电，将震动传感器探头放置在电缆路径(或故障电缆本体)上方，连接声磁同步探测仪，选择“声磁定点”档。⑵、刚开始查找故障时，先把定点增益适当调大，通过耳机监听声磁波，观察声磁同步定点仪的显示屏通过观察磁信号的强弱判断故障的距离。在未听到声磁波时(测听点距故障点太远)，每冲击放电一次，距离显示屏计数并刷新一次，在电缆上方沿路径不断移动传感探头，直至听到故障点的声音（此时表明距故障点不远了）。⑶、当听到的地震波声音足够强时，放电时长在30ms左右，故障点显示只有10m左右时，故障点就应该在附近，定点增益就要适当调小，增益调到小，声波波形，听到较沉闷的一声“啪”声音，时间小，故障距离显示小才是的。此时便可将传感器探头直接按距离数放在相应处。在该处前后移动探头，找到数显值小处，此处即为故障位置。⑷、在远离故障点时，如果看到是下面的波形图，波形幅度小，仔细的监听，有时能够在电缆全长上都能听到很微弱的啪啪声，且不会随传感器位置的不同而发生变化，那是电缆在高压闪络冲击产生应力造成的震动，其与真正的故障放电声差别很大，注意不要误判。尽量不要将传感器置于电缆本体上进行定点，否则会在电缆任何位置都能听到微弱的啪啪声。
<山东>天正华意电气设备有限公司 质量优的山东地下管线防腐层巡检系统现货厂家
山东电缆故障探测仪 当设备处于高压输出状态，此时按高压合/分按钮，高压电路停止工作，”高压分”指示灯亮，同时将内部的高压储能电容存储和被测电缆上的电荷放掉。只有将调压旋钮调到零位后，按高压合/分按钮才能再次启动高压电路工作。4.高压合指示灯：高压电路工作时该指示灯点亮。5.高压分指示灯：高压电路停止工作时该指示灯点亮。6.高压调整旋钮：根据被测电缆的耐压水平调节输出电压。7.电压显示：LED显示输出电压。当设备对电缆进行一次高压冲击时，若LED显示的数值变化较大，说明故障点已经被击穿；若LED显示的数值变化较小，说明故障点没有击穿。8.放电模式选择开关：放电模式有直流、单次和周期三个档。直流档是专门为闪络性故障测距设置的，通常与高压调整配合使用。单次档是为高阻性故障测距设置的，只有按一下“单次放电”按钮才进行一次放电，周期档是为故障定点设置的，设备在该挡时将按照放电周期设定的时间周期自动放电。当使用电缆故障定点仪进行定点时，应选择周期放电模式，放电周期约为5秒。9.单次放电按钮：当“放电模式”选择开关在单次位置时，只有按一下单次放电按钮才进行一次放电和信号输出，当选择直流和周期档时，该按钮无效。三、输出线高压输出线和保护接地线从设备后部的附件包中引出和收纳。1.高压输出线：连接被测的故障电缆，将高压信号发生器产生的高压与信号施加到故障电缆。其中，红色夹钳为负高压输出，黑色夹钳为测试地。相铠故障时黑色夹钳接电缆护层，红色夹钳接故障芯线，而相间故障时，黑色夹钳和红色夹钳分别接两故障芯线。为了确保人身，控制单元内部设有工作电源停电后能自动对电缆放电的装置。在本设备工作时，要远离输出夹钳。设备使用完毕后，要先放电，当高压指示为零后再拆线。2.保护接地：是设备保护接地点，为保障人身及设备，必须可靠接地。
<山东>天正华意电气设备有限公司 质量优的山东地下管线防腐层巡检系统现货厂家
<山东>天正华意电气设备有限公司
山东电缆故障探测仪 测试方法的操作简介1、低压脉冲法测试电缆的断线、短路故障距离1）接线：先将双夹测试线接至“信号”端口，再将测试线的红夹子夹在故障电缆的一个故障相，黑夹子夹在故障电缆的另一个故障相。低压脉冲法连线示意图2）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。此时系统默认测试方式为“低压脉冲法”、脉宽“0.2μs”、电缆类型为“交联乙烯”、精度“2m”。然后依据被测电缆绝缘材质、长度等因素再调整默认项目为适合本次测试的内容。3）采样：点击“采样”键，仪器发出测试脉冲并自动触发捕捉到反射脉冲。此时界面将显示电缆的断线和短路波形如下图示。波形的幅度、位置智能自适应大小，不需要人工调节中值或幅度。脉冲法测量图形4）判读：低压脉冲波的判读比较容易，只要将游标分别定位到发射波及反射波的起点即可（详见波形分析基础理论），游标通过左移键或右移键操作。
质量优的山东地下管线防腐层巡检系统现货厂家
山东电缆故障探测仪 智能型电缆故障测试仪一、简介TH-2003智能型电缆故障测试仪，根据中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术规范，结合市场需求，历经十多年现场经验积累研发，采用多次弧反射法、低压脉冲法、脉冲电流法、衰减法等新技术。TH-2003智能型电缆故障测试仪主机集测距、路径一体，整机采用PP塑料机箱，小巧精致，易携带；操作界面友好，即使非专业人员操作，依然可以很快熟悉并使用，、准确的完成电缆故障测试工作。该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的测试。敬 告：本套设备测试电缆高阻故障时，采用冲击闪络法，故障点须放电且有明火现象。请注意严禁在高瓦斯、高浓度易燃气体环境中测试!如遇此状况，请与厂家联系，采取其它测试方式。由此发生的事故与设备生产商无关!二、功能特点1.用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。2.工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。3.采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。4.故障自动搜索，距离自动显示，双游标移动可到0.1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。5.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。6.内置电源供电，在无电源环境中均可长时间使用。7.体积小、重量轻、使用方便，检测故障成功率和测试精度高。8.在任何环境下性能稳定，不死机，信号采集高压保护措施。
<山东>天正华意电气设备有限公司 质量优的山东地下管线防腐层巡检系统现货厂家
山东电缆故障探测仪电缆类型按键，弹出电缆类型选择子菜单，有“交联乙烯”、“聚氯乙烯油浸纸型不滴油型”和“未知类型”5个选项，仪器开机默认为“交联乙烯”，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型”键，弹出计算器对话框，调整波速数值，达到选定值后按“键，再按“电缆类型”键退出此项功能。注意：波形速度300m/μs，不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。④主页按“”可以返回初始界面。打印按“”可以将界面打印出来。图形放大或缩小查看图片时，点击或键进行缩放。低压脉冲法测量电缆长度，要根据电缆长度选择不同的缩放比例，比例设置如下：电缆全长在1500米之内，缩放比例设置成1：1 （脉宽0.05-0.2us）电缆全长在1500-3000米之内，缩放比例设置成1：2 （脉宽0.2-0.5us）电缆全长在3000-4500米之内，缩放比例设置成1：4 （脉宽1-2us）电缆全长在4500-6000米之内，缩放比例设置成1：8 （脉宽2-8us）电缆全长在6000米以上，缩放比例设置成1：16 （脉宽8us）如果是闪络法测量故障距离，要看故障点波形来调整缩放比例，例：电缆全长3000米，选择1：4的缩放比例，而故障点大概500米左右，这时要把缩放比例调整到1：1才能更好的分析。标尺1和标尺2进行数据卡位时，选择或，通过移动或来进行精准分析故障位置。⑧数据保存按“”键，弹出保存对话框，提示要保存的号段，此时按“是”，即屏中上半部显示的红色波形被保存在该号段，按“否”退出。⑨自动判距按“ ”键，游标进行自动定位，显示屏上方自动显示故障距离。
