汕尾高低压开关柜通电试验台首先非常感谢您选择青岛天正华意电气设备有限公司的产品！我们将为您所购买的TH-II高压断路器磨合测试仪提供以下服务： 两年免费质保。注：人为损坏酌情处理。 本产品享受终生维修。 电话技术支持。 在使用本产品之前请您核对您的产品装箱清单：1、TH-II高压断路器磨合测试仪主机 一台2、电源线 一根3、测试线（一端已焊接好） 一套4、说明书、保修卡、合格证 一套在您使用本产品之前请您详细阅读说明书以及以下注意事项：1、连接好所有测试线后，检查没有问题再开电源。2、合分闸输出端不能短路。3、合分闸输出端不能串接电源。4、仪器内置可调电源为直流，当试品为交流时可使用外接电源，运行中请勿接通或断开外接电源。5、开关状态输入和辅助触点输入必须接空接点，不能外加电源。6、合分闸输出不能超过10A电流。当开关分合闸线圈电流大于10A时，必须外接辅助继电器或接触器。7、本产品运输时必须进行包装，包装箱内应垫有泡沫防震层。包装好的产品运输过程中不得置于露天车箱。仓库应注意防雨、防尘、防机械损伤。8、仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。存储时不应紧靠地面和墙壁。9、本仪器如长期不使用，要求每月开机通电一次（ 约二小时），以使潮气散发，保护元器件。

汕尾高低压开关柜通电试验台单相直流0~260V电压可调输出在后接线板的接线柱（直流电压）上按试品所需极性在“＋”“-”极接线柱上接线，将总电源开关（QF1）置于“ON” 位置，将下面板上调压器手轮逆时针调到零位，按上单相直流可调电压输出0~260V按钮，单相直流可调输出指示灯亮，表示在接线柱（直流电压）上有单相直流有电压可输出，此时可顺时针旋转A相调压器手轮调压，监视单相直流可调电压表，可调输出0~260V交单相直流电压。做完该项试验后将单相直流可调输出0~260V停止按钮按上，三相交流可调输出指示灯灭，此时直流可调输出0~260V接线柱无电压输出。5、直流耐压试验将被试品接到后面板耐压输出接线柱上，按动启动按钮，缓慢调节A相旋钮，观察面板上直流电压表、直流电流表到达需要输出值即可。四、注意事项1、开箱验收时，应检查主回路接线端子是否松动，调压器接触是否良好。2、长期不用时，使用前就用500V兆欧表检查主回路对地绝缘电阻，其阻值不应小于0.5MΩ。3、输入输出接线应严格按接线板上所标示标志接线严禁错接反接。连接线一定要接触良好，设备应良好接地。4、工作和存放场所应无严重影响绝缘的气体、化学性尘埃及其它爆炸性和腐蚀性介质。

汕尾高低压开关柜通电试验台内容介绍本手册详细介绍了TH-III型高低压测试通电台的安装、测量、使用、保养等等。慎重保证本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。一年内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。防止火灾或人身伤害：使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。

汕尾高低压开关柜通电试验台 漏电开关测试仪，又叫漏电开关检测仪、漏电保护器测试仪、剩余电流动作保护器检测仪、剩余电流动作保护器测试仪、是工程质量监督站和建筑公司必备的检测仪器，可以测量漏电开关的动作时间和动作电流。主要用于测试漏电保护器的漏电动作电流、漏电不动作电流以及漏电动作时间。可广泛应用于供电部门，农电部门，漏电保护器生产厂家，建筑、矿山、机床等行业的劳动安检部门以及广大电工等。漏电开关测试仪，由主机、监控软件、测试线、通讯线等组成。具有充电功能无需现场找电、全彩大屏LCD显示，一目了然，触屏操作方便易用。大容量存储500组数据，电压测量范围：1.0V～1000V，测量精度:±3％dgt±3dgt.测试电流从1～1200mA连续可调，测试漏电流动作时间量程为0～999ms。上位机软件具有历史数据读取、查阅、保存、报表等功能。

汕尾高低压开关柜通电试验台 矿用高低压开关保护器试验台使用说明书青岛天正华意电气设备有限公司一：概述该设备主要是测量煤矿机修厂维修开关的必备助手，它能提供各种开关的工作电源和大电流，及开关的动作时间，三相同步测量，漏电电阻试验，真空管耐压测试等。二：主要技术参数工作电压：三相四线，380V，50Hz。三相可调电输出：0-660V/0-1140V，容量范围65％-120％U e可调，容量为3kVA。单相模拟信号：0-36V，0-127V，0-380V。试验大电流： 0-2500A动作时间测量：0-999.99s。计时精度：1ms。电阻投入：0-145KΩ。三相同步测量：0-999.99s真空管耐压测试仪：0-10kV。接触电阻测量精度：1微欧。记时装置精度：0.001秒。三 ：适用范围可检测的各种馈电开关、启动器、照明综保、多回路组合开关及单独对各常用保护器，如JDB系列的性能检测。配合开关本体，可对所有保护器进行检测。可对各开关进行漏电闭锁、漏电、过载、短路、缺相、三相不平衡、断路器同步、真空管接触电阻、工频耐压等实验。

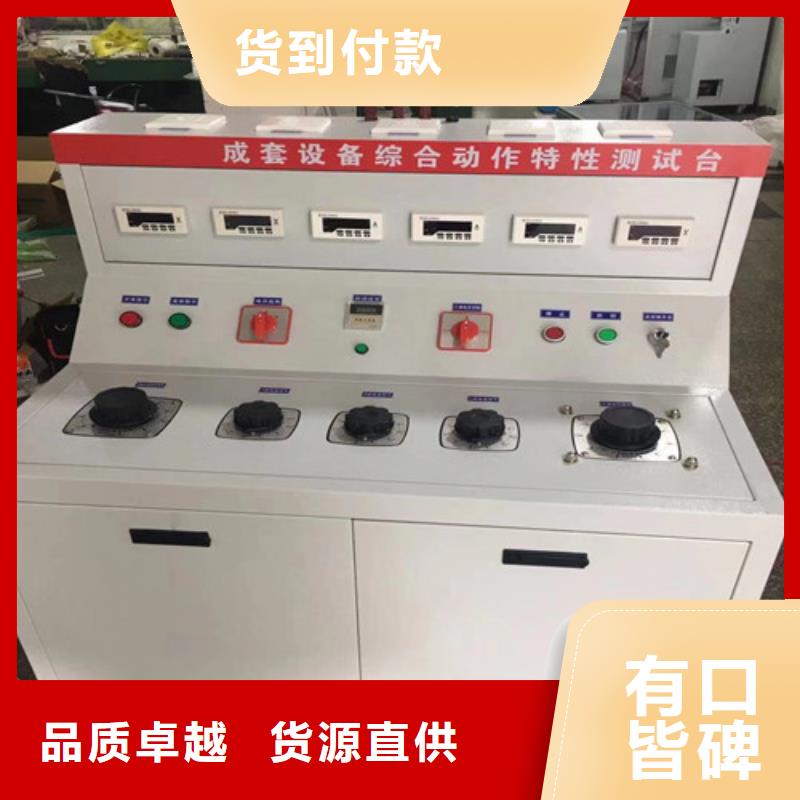

汕尾高低压开关柜通电试验台 、使用方法1、电源的连接将试验台推到试验所需位置后，在后面接线板上按A、B、C、N将电源接到接线柱上，再插上电源插头送电。此时A、B、C相电源指示灯亮。表示电源已接入。注意：禁止接线带电拖动电缆线！牢靠接好试验台保护接地线！ 试验台到位后才能在接线柱上接线！2、三相380V固定输出在后面接线板接线柱（固定380V）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出380V启动按钮按上，三相交流固定输出指示灯亮，表示在接线柱（固定380V）上有三相交流电压固定380V输出。做完该项试验后将三相交流固定输出380V停止按钮按上，三相交流固定输出指示灯灭，此时交流固定输出380V接线柱无电压输出。3、三相可调交流0~2V/1000A及0-50A/20V电流输出在后接线板的接线柱交流电流或交流电压接线柱上接上被试品，将被试品的常开或者常闭触点接到面板上的“触点接入”端口。将总电源开关（QF1）置于“ON” 位置，将下面板上调压器手轮逆时针调到零位，按下启动按钮，三相交流可调输出指示灯亮，表示在后面板接线柱有三相交流电压或电流可输出，此时可顺时针分别旋转A、B、C三相调压器手轮，监视三相可调电压、电流表，可调输出三相交流电流或者三相交流电压。再按下启动按钮的同时电秒表开始计时，缓慢调节到所需电压或电流，按下停止按钮。将电秒表清零。然后按下启动按钮，至被试品动作，电秒表停止计时，表示此试验完成。做完该项试验后，将三相旋钮分别归零，按下停止按钮。此时交流可调输出接线柱无电压或电流输出。 注：此三相可调交流0~1000A/2V电压输出工作时，三相可调交流0~430V电压输出、可调直流0~260V不能同时工作。

汕尾高低压开关柜通电试验台内容介绍本手册详细介绍了TH-III型高低压测试通电台的安装、测量、使用、保养等等。慎重保证本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。一年内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。防止火灾或人身伤害：使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。

汕尾高低压开关柜通电试验台高压断路器在出厂前都应当进行磨合，以去除加工过程中产生的毛刺并进行形状修正，使出厂后的开关工作在的机械状态，针对断路器生产厂家的需求，研发生产了高压断路器磨合测试系统。高压断路器测试系统连接电脑，通过专用磨合软件行进参数设置和磨合测试管理，可同时对六台断路器进行磨合测试，并且六路磨合可完全独立进出参数设置、时序控制、磨合测试。磨合软件界面直观，参数设定、时序控制快捷简便，极大的提高工作效率。高压断路器磨合系统克服了传统磨合仪使用时间继电器进行磨合造成的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了断路器的完好性。高压开关磨合测试系统操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分时，窗口软件及语音提示报错并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时，自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、各工位独立运行：磨合测试系统有独立控制断路器的功能，当磨合中的断路器有一台出现拒分、拒合、误分、误合等故障时，系统对其进行报警，停止操作。但是不影响其他工位正常工作。5、磨合设定次数完成后，软件有信息提示，系统自动停止操作命令，切断电源。6、时间设定灵活：分、合闸间隔时间可单独设定，整定范围：0.1-25秒；分、合闸输出时间可设定，整定范围：0.1-25秒。7、电源输入灵活：每个工位的操作电源独立设置，即可交流输入也可直流输入。三、主要技术参数1、电源：AC220V±15％；50Hz；2、整机功耗：≤50W；3、内部触点承受电流10A；4、输入电压：240V；5、湿度：≤85％RH；6、温度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：6kg
