韶关直流电阻测试仪直阻测试5.5.1直阻参数设置在“主菜单”屏下选中“直阻测试”项后，按“确认”键进入“直阻测试参数设置”屏（见图十六）。图十六“试验编号”、“测试绕组”、“分接位置”、“测试相别”、“绕组材料”、“测试温度”、“折算温度”、 “测试电流”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键或转动“飞梭”选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，按“确认”键跳转到“开始测试”选项；当菜单选项所属功能参数被选中时，按“上下”键或转动“飞梭”修改参数，按“确认”键或“取消”键返回菜单选项；当“开始测试”选项被选中时，按“确认”键开始按当前设置的参数进行测试，按“取消”键返回菜单选项。试验编号：设置本次试验的试验编号。测试绕组：选择需要测试的试品绕组，可选高、中、低压，分接位置：设置试品当前分接位置，分接位数值从1到40可选。测试相别：选择测试试品的单独一相阻值或三相阻值，绕组可选“AO”、“BO”、“CO”、“AB”、“BC”、“CA”、“三相Yn”(“三相Yn”是指变压器星型接法带中性点引出线绕组的三相测试)； 绕组材料：可选铜、铝，绕组材料关系到电阻折算值所用的折算系数。测试温度：设置所测试品的当前油温，油温数值从-99℃～+99℃。本装置可通过外部无线测温探头实时监测试品内部油温，也可手动设定温度值。当外部无线测温探头连接时无法手动设定，需关闭探头，才能手动设定。折算温度：设置在当前油温下测得的电阻值需要折算的温度值，折算温度数值从0℃～+255℃，此数值关系电阻折算值。

韶关直流电阻测试仪单相测试在“直阻参数设置”屏下“测试相别”项中选择单相相别相后，可进行所选相的单相测量。例，选择测量“AO”相（见图四、图五）。图四图五按“确认”键，锁定屏幕数据，可进行打印、存储等数据操作（见图六）。图六屏幕中间显示测量结果，底部显示可操作菜单：?解锁：解除数据锁定，测试数据实时刷新。?打印：将测试结果进行打印。?存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。此时按“取消”键，接触数据锁定，测试数据实时刷新，再次按“取消”键仪器将停止测试，并开始放电（见图七），放电完成后，仪器自动返回直阻参数设置屏。图七放电完成后，仪器自动返回直阻参数设置屏。5.3.1.3三相Yn测试在“直阻参数设置”屏下“测试相别”项中选择“三相同测Yn”测试相后，可进行Yn型绕组的三相测量，在进行三相测量前需选择是否启用中性点校正功能（见图八）。图八如选择启用中性点校正功能，仪器将先测量单相AO数据暂存，然后再进行三相测量， 使用暂存的AO数据进行中性点校正，使三相测量数据更接近单相法测量的数据；如不启用该功能，仪器将直接进行三相测量，速度更快，只是数据与单相测量数据差异稍大一些，但是对于三相不平衡率影响微乎其微。本说明书只以带中性点校正功能的测试方法加以说明，不带中性点校正功能只需跳过单相测量步骤即可。测量过程如下：图九三相测量将先测量出单相AO阻值，如选择“自动模式”待阻值稳定后装置将自动切换到三相充电计算三相电阻值；如选择“手动模式”，则需人为判断阻值稳定，手动确认。单相AO阻值测试完成后，仪器自动单相放电，放电完成后自动进行三相充电并计算三相电阻值（见图十、十一）。图十20℃测量值 75℃折算值不平衡率图十一在此界面，按“确认”键，锁定屏幕数据，可进行打印、存储等数据操作（见图十二）； 图十二在“实时测量”状态可对变压器的有载分接开关进行调档操作，仪器将自动跟踪测试调档后的电阻值，上、下键可修改分接位。?解锁：解除数据锁定，测试数据实时刷新。?打印：将测试结果进行打印。?存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。按此时按“取消”键，接触数据锁定，测试数据实时刷新，再次按“取消”键仪器将停止测试，放电完成后，仪器自动返回直阻参数设置屏。

韶关直流电阻测试仪仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须干净。4.7 电源开关：整机电源开关和电源插座，保险管座与电源插座一体，保险管规格为250V/3A，尺寸φ5mm×20mm，应使用相同规格的保险管。4.8 优盘接口： 外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘。在存储过程中，严禁拨出优盘。4.9 天线接口： 胶棒天线接口。4.10 打印机： 打印测试结果。5 操作使用说明 5.1 测试接线高压测试端测试线（较长）的黄、绿、红、黑测试钳接被测试品高压端的A、B、C、O套管（如无中性点O套管，黑色测试钳悬）；低压测试端测试线（较短）的黄、绿、红、黑测试钳接被测试品低压端的a、b、c、o套管（如无中性点O套管，黑色测试钳悬空）。5.2 打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。 打印机自检：按住按键不放，同时给打印机上电，即打印出自检条。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。 5.3 使用操作 所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏，见图二。图二此时顶栏显示仪器运行时间，当优盘插入时自动显示优盘图标，无线测温探头连接时自动显示无线信号强度；中间显示仪器型号、厂家信息、功能选项，底部显示硬件、软件版本号和仪器编号。按“上下”、“左右”键选择相应功能选项，按“确认”键进入所选功能菜单。

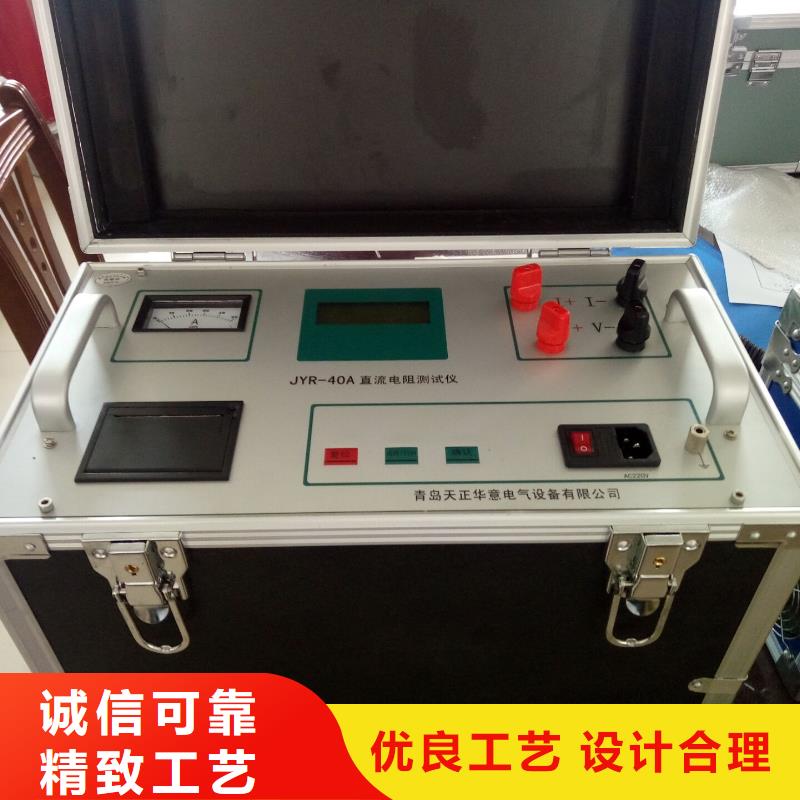

韶关直流电阻测试仪介绍 仪器面板见图一图一1、仪器开关：一：选择交流工作方式并开机；○：关机；二：选择直流供电方式并开机。2、交流电源接口：选择交流供电方式时，需接入AC220V，50HZ电源。3、接地柱：仪器接地，保护设备及人身。4、测试端子：I+、 I- ：电流输出端子，I+为输出电流正，I-为输出电流负；V+、V- ：电压输入端子，V+为电压线正，V-为电压线负。5、电池电量显示：显示仪器内部电池剩余电量。6、充电接口：仪器内置电池充电接口（请使用仪器配套的专用充电器）。7、打印机：打印输出测试数据。8、数据接口：USB （标配）：可用U盘导出测试数据。RS232（选配）：用于数据通讯。9、按键：执行仪器各种操作：复位： 按下此按键本机处于初始状态。循环： 按此键光标在主菜单循环滚动。选择： 本机复位后，按此键进行电流预置；测试完成后，长按此键可打印输出测试数据。确认： 输出电流选择完毕后按下此键，由微机控制实现全部测试过程；测试完成后，再次按下该键，进行重新测试，以便得到更加稳定准确的测试数据。10、显示屏:128×64点阵液晶显示屏，显示菜单、电流和电阻值等。六、测试与操作方法1、接线A： 单相测量法，仪器接线见下图：将红色测试线的插片接到I+上， 插杆接到V+上，测试钳接到试品一端，将黑色测试线的插片接到I-上，插杆接到V-上，测试钳接到试品另一端。图二B、助磁法接线见图三～五（适用于Y（N）-d-11联接组别）。图三图四图五对于大容量的变压器的低压侧测量时，如果在既有的情况下，直流电阻测试仪的 电流比较小，或者为了加快测量速度，可选择助磁法测量。

韶关直流电阻测试仪温度设置：按循环键，将光标移至选择设置，如下图 此时按选择键，滚动显示不同的待选项（温度、时间、参数、导出）。选定温度后，按确认键，进入温度设置界面，如下图：通过循环键，将光标在当前温度、折算温度、材质选择、存储几个选项中滚动。通过确认键（上调）和选择键（下调）来改变当前值。根据需要设置当前温度和折算温度，选择好材质，通过循环键将光标移动到存储，按确认键保存设置，并返回至初始界面。4、时间设置在开机界面中，按循环键将光标移动到选择设置，如下图：此时，按选择键，将当前选项切换至时间，按确认键可进入时钟修改界面，如下图：在上图中，按循环键可将光标在各个日期数据之间移动，按选择键减小数据，按确认键增加数据。修改后按复位保存并退出至初始界面。5、数据查询开机状态下，按循环键将光标移动到查询数据菜单，然后按确认键进入数据查询。此时，按循环键上翻记录，按确认键下翻记录，按选择键打印当前数据，按复位退出查询界面。七、注意事项1、连接测试夹与连接接地线时，要注意接触端长期裸露在空气中，表面覆盖了一层氧化膜，该氧化膜可能造成测量结果不稳定或不准确，所以在接线时要注意清理氧化膜，或者测试夹与引出端连接好后，用力的扭动几下测试夹以划破氧化膜保证连接良好
