朔州试验变压器设置图6-7 设置按移位键可以移动光标，按增加键或减小键可以增加数字或减小数字，当输入正确的密码后，按确定键可进入相应的设置界面。误差控制 用户输入密码222200后，可进入电压误差设置界面。图6-8 误差控制误差控制是指实际电压和试验电压之间的误差。根据经验，如果发现显示电压波动较大，难以稳定，请适当增大设定值。七、打印说明试验完成后按 键进入打印程序注意：进入数据打印时，只能对当前结果进行打印。用户在测试前直接进入打印状态进行打印，此时所打印出来的数据为零打印样式如下图所示：（图片仅供参考，数据以实际试验为准）八、说明1.按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责的人员在场指导。将控制器上的接地端与地网相连，将变压器的接地端与地网相连，确保两个接地端可靠连接在同一个地网。2.连接电源线，打开电源开关，电源指示灯亮。如果不在零位，系统将自动回到零位。3.按一下“”键，主接触器吸合，调压器开始工作。 4.当电压升至设定值时，计时器会自动计时，当计时时间到，调压器自动回到零位，并断开主接触器。 屏幕显示“试验通过”界面，被试品合格。 5.在试验过程中，按“”键，系统将停止工作，自动回到零位。6.在升压或耐压过程中，如发生短路、闪络、击穿等过电流，系统保护启动，主接触器立即断开，调压器自动回到零位。屏幕显示“试验失败”界面，被试品不合格。九、使用条件环境温度：-10--40℃海拔高度：＜1000M相对湿度：＜85％使用场地内应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。

<朔州>天正华意电气设备有限公司 朔州局放部放电测试仪生产定制

朔州试验变压器操作说明（界面仅供参考，以实际产品为准）1.开机画面 打开设备电源开关，设备进入开机画面图6-1 开机画面在开机画面，会显示制造商的相关信息。2.主菜单在开机画面等待数秒后，设备进入到主菜单，如下图图6-2主菜单按或，可以选择需要的功能，按可以进入对应的操作界面。 1＞交流试验-自动 图6-3 设置界面根据光标：按可以在各项参数之间切换；按，将退出设置界面，返回到主界面。按可以移动光标的位置；当 变成 时 按可启动试验；按和可以增加和减少光标对应的数据；图6-4 工作界面试验过程中按，设备将停止试验 ，自动回到零位。注：耐压时间到，而没有发生过电流、闪络、击穿等异常现象，设备自动显示“试验通过”的界面；如果在升压或耐压的过程中，而发生过电流、闪络、击穿等异常现象，设备自动显示“试验失败”的界面。 2＞ 交流试验-手动 ?图6-5设置界面按可以移动光标的位置；当 变成 时 按可启动试验； 图6-6 工作界面按，高压电压将不断升压，松开就停止升压，如果已到上限就不再升压；按，高压电压将不断降压，松开就停止降压，如果已到下限就不再降压；试验过程中按，设备将停止试验 ，自动回到零位。注：开机前请恢复暂停键位置，试验过程中如发现开始试验后显示数据没有任何反应或者在试验过程中试验电压没有到达设定电压时，请及时检查暂停键位置。按，高压电压将不断升压，松开就停止升压，如果已到上限就不再升压；按，高压电压将不断降压，松开就停止降压，如果已到下限就不再降压；试验过程中按，设备将停止试验 ，自动回到零位。注：开机前请恢复暂停键位置，试验过程中如发现开始试验后显示数据没有任何反应或者在试验过程中试验电压没有到达设定电压时，请及时检查暂停键位置。

<朔州>天正华意电气设备有限公司 朔州局放部放电测试仪生产定制

朔州试验变压器 系列工频耐压试验装置为单相变压器 用工频220V(10kVA以上为380V)电源接入 (为本公司生产的试验变压器配套专用设备，详细资料请见其具体使用说明书)系列操作箱(台)，经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至TH-系列工频交直流试验装置的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。2、TH-系列工频耐压试验装置的工作原理图见图4，图中高压套管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。当用一短路杆将高压硅堆短接时，可获得工频高电压作为交流输出状态；取消短路杆时，作为直流输出状态。 无局放调压控制台是根据电力行业标准而设计的，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。功能特点：1.监视功能：高压电压 低压电流 零位指示 电源指示 工作指示 计时指示2.保护功能：过流保护、零位启动保护、声光语言报警提醒3.采用新型时间继电器，计时范围更广（1S～99H）4.采用新型电流继电器，更、更可靠，确保人身及设备。5.试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。6.试验变压器（5kVA以上）装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。

<朔州>天正华意电气设备有限公司
朔州局放部放电测试仪生产定制 <朔州>天正华意电气设备有限公司

朔州试验变压器概述本产品是轻型高压试验变压器的配套设备。其性能优越，功能多，体积小，重量轻，具有使用可靠，外观美观，操作维修方便等特点。二、结构及面板布置示意图本设备为箱式结构，箱体为铝合金机箱，所有电器元件均装在骨架上，面板上有电源连接电缆，便于安装和维修。本报警装置电路简单，性能可靠，具有计时、声光同步报警功能。面板元件布置如下、原理图附后。三、使用条件1.温 度：0℃～40℃2.海拔高度：＜1000m3.相对温度：＜85％4.工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和浸蚀性介质。四、使用方法1.按照试验要求将操作箱、变压器、被试品连接好。2.按照被试品正常试验所需电流大小和耐压时间，设定好过流继电器（-KA）及时间继电器（-KT）的动作值。3.插上电源插头，将调压器手柄旋到零位，绿灯（-HG）亮，可进行试验操作，操作时不要靠近变压器，以免发生危险。4.以上所有工作完成后，表示可以送电操作。按下启动按钮（-ST），一次主回路（-KM）吸合，调压器受电。顺时针旋转调压器手柄，调压器升压。此时零位灯（-HY）灭，工作指示灯（-HR）亮。密切注意电压表（-PV）的指示，当升到被试品规定的耐压值时，按下计时按钮（-ST2）并注意被试品的情况。5.当耐压计时到时，操作箱自动发出报警声，此时应立即逆时针旋转调压器手柄至零位，按下停止按钮（-SP）和计时按钮（-ST2），红灯灭，黄灯亮。试验完毕。6.在升压或耐压近程中，如发生短路、闪络、击穿等过流时，过流继电器（-KA）动作，切断主回路。此时应将调压器逆时针旋转至零位。

朔州试验变压器当三台试验变压器作串级联接时，则三台容量之比为3:2:1，总容量同样为第I台容量，总电压为三台输出电压之和。注：无论两级串、三级串，输出电流严禁超出一级额定电流。说明：本公司可提供外附整流装置。在现场可方便获得直流高压试验电源。试验变压器高压尾和测量线圈尾端在内部联接，使用时第I级高压尾连同外壳必须良好接地，第II级和第III级连同外壳必须固定电位，因此第II级和第III级外壳电位是U和2U，必须置放在绝缘支架上，并与人保持足够距离。七、注意事项试验设备的布置，对人身和周围要有足够的距离。尽量避免在人员过道上布置设备及施放高压试验引线。试验现场应安装围栏，悬挂“止步！高压危险”标示。试验高压引线要有支撑或牵引绝缘物。每隔一段及电缆另一端应派人看守，防止有人靠近和从底下穿过。直流高压试验微安表处在高电位，除有屏蔽盒外，还应有过流自动保护装置，以防止突发性击穿短路或放电时表烧坏。工频耐压试验，请注意验算设备容量是否足够，并能避免发生谐振。工作地线（高压尾、稳压电容末端接地线）与保护地线（控制箱外壳）应予分别可靠接地，试验中如有电源不规则摆动，必须影响高压输出稳定，此时应请电焊等冲击用电暂停片刻或查找其它原因。试验工作对气候（温度、湿度）的要求符合试验规程的要求，必须时采取屏蔽措施。试验过程中如发现电压表指针摆动大，电流表指示急剧增加或被试品有冒烟、跳火、焦味异常响声等应立即停止试验，切断电源，检查原因。高压测试工作要严格执行电力部颁发的工作规程的有关规定。八、装箱清单1、试验变压器 1台2、产品说明书 1本3、试验报告 1份

<朔州>天正华意电气设备有限公司 朔州局放部放电测试仪生产定制
朔州局放部放电测试仪生产定制 <朔州>天正华意电气设备有限公司

朔州试验变压器概述本产品是轻型高压试验变压器的配套设备。其性能优越，功能多，体积小，重量轻，具有使用可靠，外观美观，操作维修方便等特点。二、结构及面板布置示意图本设备为箱式结构，箱体为铝合金机箱，所有电器元件均装在骨架上，面板上有电源连接电缆，便于安装和维修。本报警装置电路简单，性能可靠，具有计时、声光同步报警功能。面板元件布置如下、原理图附后。三、使用条件1.温 度：0℃～40℃2.海拔高度：＜1000m3.相对温度：＜85％4.工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和浸蚀性介质。四、使用方法1.按照试验要求将操作箱、变压器、被试品连接好。2.按照被试品正常试验所需电流大小和耐压时间，设定好过流继电器（-KA）及时间继电器（-KT）的动作值。3.插上电源插头，将调压器手柄旋到零位，绿灯（-HG）亮，可进行试验操作，操作时不要靠近变压器，以免发生危险。4.以上所有工作完成后，表示可以送电操作。按下启动按钮（-ST），一次主回路（-KM）吸合，调压器受电。顺时针旋转调压器手柄，调压器升压。此时零位灯（-HY）灭，工作指示灯（-HR）亮。密切注意电压表（-PV）的指示，当升到被试品规定的耐压值时，按下计时按钮（-ST2）并注意被试品的情况。5.当耐压计时到时，操作箱自动发出报警声，此时应立即逆时针旋转调压器手柄至零位，按下停止按钮（-SP）和计时按钮（-ST2），红灯灭，黄灯亮。试验完毕。6.在升压或耐压近程中，如发生短路、闪络、击穿等过流时，过流继电器（-KA）动作，切断主回路。此时应将调压器逆时针旋转至零位。

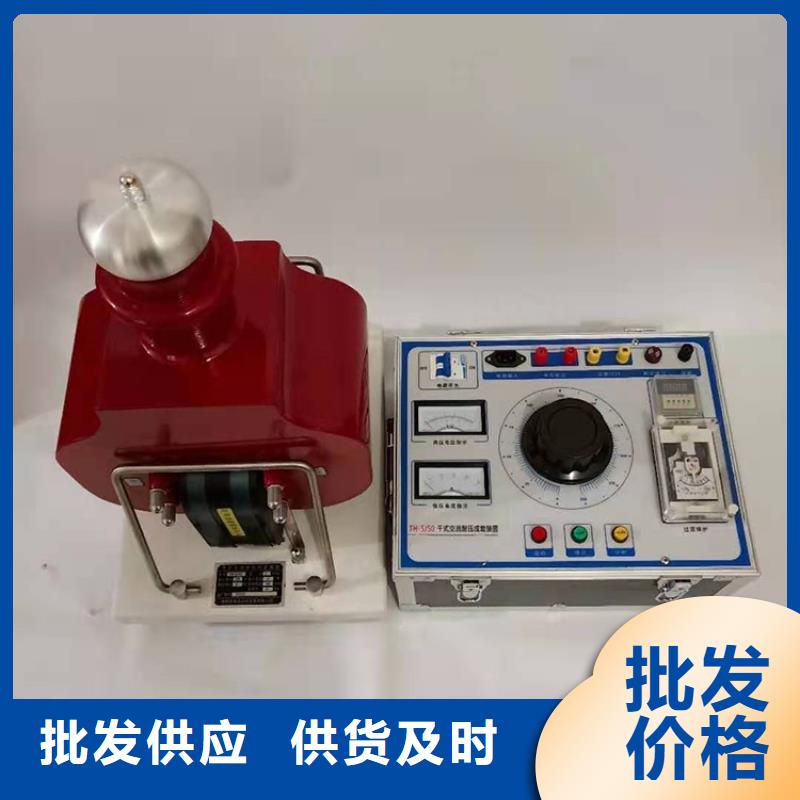

朔州试验变压器干式高压试验变压器一、概述试验变压器又称升压器，它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。我公司生产的干式试验变压器系列，彻底改变了老式试验变压器笨、大、重的落后状况，且能在装上我公司配套生产的高压硅堆后能提供直流高压试验电源，配以控制箱（台）、自动保护微安表、球隙等附属设备，特别适用于现场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。因此，深受电力系统和大型厂矿高压试验人员的欢迎。二、结构本系列产品，由于在设计构思、材质选择及工艺流程都是全新的，所以在不降低性能的情况下，尽量减小体积减轻重量。本系列产品，利用先进的生产设备，采用线圈绕组环氧真空浇注及用优质冷轧硅钢卷绕的CD型铁芯，有效地削弱了漏磁，做直流耐压试验不需外接硅堆，只需将我公司配套的直流高压硅堆旋装在高压端既可得到直流。三、工作原理本系列产品输入电压为200V接入配套的控制箱（台），经自耦调压器调节输入电压至试验变压器初级绕组（低压），利用电磁感应原理，在次级绕组（高压）按其与初级绕组匝数之比可获得同等倍数的输出高压，从零伏连续可调到额定的值。在作直流耐压及泄漏电流测试时，只要把高压硅堆旋装在高压输出端，即可取得直流高压，其幅值是工频高压值的1.414倍。

<朔州>天正华意电气设备有限公司
朔州局放部放电测试仪生产定制 <朔州>天正华意电气设备有限公司

朔州试验变压器衷心感谢您选用了本公司的产品。您因此将获得本公司的技术支持和服务保障。关于本用户手册● 本用户手册适用于TH-10KVA/200KV充气式试验变压器。● 当您在使用本产品前，请仔细阅读本用户手册并妥善保存以备今后参考之用。● 如果您在使用本产品的过程中有疑问或困难，请及时与本公司联系。● 本用户手册的解释权归属我公司，本公司将保留对用户手册的更改。额定容量：10KVA 输入电压：200V 输入电流：50A 输出电压：200KV 输出电流：50mA 仪表电压：100V一、概述试验变压器是电力设备检测及性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。我公司经过多年的努力，研究成功了充气式轻型试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用

<朔州>天正华意电气设备有限公司 朔州局放部放电测试仪生产定制

朔州试验变压器.结构：1、SF6系列产品其设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了＞标准要求。SF6系列产品采用优质冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF６气体。2、SF6（Z）产品与ZSSB产品的不同在于将高压整流硅堆装外置SF6是工频高压交流输出还是高压直流输出。SF6（C）产品与ZSSB产品的不同在于套管内结三、型号含义：Z C B （Z） 额定输出电压KV额定容量Z交直流、串级充气式单相试验变压器四、工作原理：把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱，经自耦调压器调节电压输入ZSSB试验变压器初级绕组，根据电磁感应原理，在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值－工频高压。此工频高经高压硅堆整流及稳压电容器滤波可取得直流高压，其幅值是工频高压有效值的２倍。

<朔州>天正华意电气设备有限公司 朔州局放部放电测试仪生产定制 朔州局放部放电测试仪生产定制 <朔州>天正华意电气设备有限公司

朔州试验变压器设置图6-7 设置按移位键可以移动光标，按增加键或减小键可以增加数字或减小数字，当输入正确的密码后，按确定键可进入相应的设置界面。误差控制 用户输入密码222200后，可进入电压误差设置界面。图6-8 误差控制误差控制是指实际电压和试验电压之间的误差。根据经验，如果发现显示电压波动较大，难以稳定，请适当增大设定值。七、打印说明试验完成后按 键进入打印程序注意：进入数据打印时，只能对当前结果进行打印。用户在测试前直接进入打印状态进行打印，此时所打印出来的数据为零打印样式如下图所示：（图片仅供参考，数据以实际试验为准）八、说明1.按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责的人员在场指导。将控制器上的接地端与地网相连，将变压器的接地端与地网相连，确保两个接地端可靠连接在同一个地网。2.连接电源线，打开电源开关，电源指示灯亮。如果不在零位，系统将自动回到零位。3.按一下“”键，主接触器吸合，调压器开始工作。 4.当电压升至设定值时，计时器会自动计时，当计时时间到，调压器自动回到零位，并断开主接触器。 屏幕显示“试验通过”界面，被试品合格。 5.在试验过程中，按“”键，系统将停止工作，自动回到零位。6.在升压或耐压过程中，如发生短路、闪络、击穿等过电流，系统保护启动，主接触器立即断开，调压器自动回到零位。屏幕显示“试验失败”界面，被试品不合格。九、使用条件环境温度：-10--40℃海拔高度：＜1000M相对湿度：＜85％使用场地内应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。

朔州试验变压器干式高压试验变压器一、概述试验变压器又称升压器，它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。我公司生产的干式试验变压器系列，彻底改变了老式试验变压器笨、大、重的落后状况，且能在装上我公司配套生产的高压硅堆后能提供直流高压试验电源，配以控制箱（台）、自动保护微安表、球隙等附属设备，特别适用于现场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。因此，深受电力系统和大型厂矿高压试验人员的欢迎。二、结构本系列产品，由于在设计构思、材质选择及工艺流程都是全新的，所以在不降低性能的情况下，尽量减小体积减轻重量。本系列产品，利用先进的生产设备，采用线圈绕组环氧真空浇注及用优质冷轧硅钢卷绕的CD型铁芯，有效地削弱了漏磁，做直流耐压试验不需外接硅堆，只需将我公司配套的直流高压硅堆旋装在高压端既可得到直流。三、工作原理本系列产品输入电压为200V接入配套的控制箱（台），经自耦调压器调节输入电压至试验变压器初级绕组（低压），利用电磁感应原理，在次级绕组（高压）按其与初级绕组匝数之比可获得同等倍数的输出高压，从零伏连续可调到额定的值。在作直流耐压及泄漏电流测试时，只要把高压硅堆旋装在高压输出端，即可取得直流高压，其幅值是工频高压值的1.414倍。

<朔州>天正华意电气设备有限公司

朔州试验变压器注意事项（1）为了操作人员及仪器的，确保仪器接地良好。（2）试验准备时接好地线，工作完毕时，拆除接地线。（3）接入仪器的电源要求能承受25A电流冲击。（4）电源接入仪器面板的“电源输入”端子，切勿接入其他接线端子，以免损坏设备。（5）仪器与变压器连接时注意各个接线柱与试验变压器的一一准确连接，切勿将控制箱的输出端接到试验变压器的仪表端子，以免损坏设备。（6）本设备的承受电流为25A，所以设定过流保护的电流值应不超过25A。（7）在通电情况下，不得插拔任何接线。（8）当在室外时，请勿将仪器长时间置于太阳下曝晒。2.3 测试准确度方面设备应缓慢升压，保证设备显示电压及电流的准确性。2.4 操作方面（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭紧急停止按钮，并重新检查接线。3、技术特征3.1 名称和分类（1）名称：5kVA操作箱。（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。3.2 主机结构型式与尺寸（1）型式：一体化便携式（2）外形尺寸：440mm×300mm×200mm（3）重量：15Kg（不含附件）3.3 使用电源（1）电压：AC220V±10％（2）频率：50Hz±1Hz3.4 使用环境要求（1）环境温度：-10℃～40℃（2）相对湿度：≤80％3.5 性能（1）绝缘电阻：＞2MΩ（2）泄漏电流：＜3.5mA（3）介电强度：电源连线对机壳能承受1500V（50Hz有效值）1分钟耐压。3.6 测量精度本仪器电流测量精度等级为±5％本仪器电压测量精度等级为±5％3.7 测试项目（1）输出电压：AC0～250V（2）输出电流：AC0～25A

<朔州>天正华意电气设备有限公司
朔州局放部放电测试仪生产定制 <朔州>天正华意电气设备有限公司

朔州试验变压器设置图6-7 设置按移位键可以移动光标，按增加键或减小键可以增加数字或减小数字，当输入正确的密码后，按确定键可进入相应的设置界面。误差控制 用户输入密码222200后，可进入电压误差设置界面。图6-8 误差控制误差控制是指实际电压和试验电压之间的误差。根据经验，如果发现显示电压波动较大，难以稳定，请适当增大设定值。七、打印说明试验完成后按 键进入打印程序注意：进入数据打印时，只能对当前结果进行打印。用户在测试前直接进入打印状态进行打印，此时所打印出来的数据为零打印样式如下图所示：（图片仅供参考，数据以实际试验为准）八、说明1.按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责的人员在场指导。将控制器上的接地端与地网相连，将变压器的接地端与地网相连，确保两个接地端可靠连接在同一个地网。2.连接电源线，打开电源开关，电源指示灯亮。如果不在零位，系统将自动回到零位。3.按一下“”键，主接触器吸合，调压器开始工作。 4.当电压升至设定值时，计时器会自动计时，当计时时间到，调压器自动回到零位，并断开主接触器。 屏幕显示“试验通过”界面，被试品合格。 5.在试验过程中，按“”键，系统将停止工作，自动回到零位。6.在升压或耐压过程中，如发生短路、闪络、击穿等过电流，系统保护启动，主接触器立即断开，调压器自动回到零位。屏幕显示“试验失败”界面，被试品不合格。九、使用条件环境温度：-10--40℃海拔高度：＜1000M相对湿度：＜85％使用场地内应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。

<朔州>天正华意电气设备有限公司 朔州局放部放电测试仪生产定制
<朔州>天正华意电气设备有限公司

朔州试验变压器控制线路图：5－1：普通操作台线路图：如下六、试验现场布串激组合试验接图１、串级接线3UZC(C)—Ⅲ输入ZC(C)—ⅡTH ZC(C)—ⅠＴHＢ—操作台ZC（Ｃ）—Ⅰ—组试变ZC（Ｃ）—Ⅱ—第二组试变ZC（Ｃ）—Ⅲ—第三组试变△—绝缘支架２、概述为了方便电力系统的现场等级的试验，我们专们设计和生产用多台轻型试验变压器串激组合THYDQ系列试验设备。由于分散组合能力方便使用，故可适应现场多种需要。每个单元重量轻，运输和移动方便，使现场能顺利取得较高的试验电源。３、工作原理TH系列高压试验装置，除电压一级外，都在高压绕组中串绕激磁组。该绕组和后一级试验变压器初级线圈参数相同。由控制箱供给第Ⅰ级试验变压器绕组电源。第Ⅰ级高压绕组尾端和外壳接地，首端和第Ⅱ级试验变压器高压尾及外壳连接。由第Ⅰ 级串激抽头供给第Ⅱ级低压绕组的励磁电源，此时Ⅱ级试验变压器输出为第Ⅰ和第Ⅱ级输出叠加。同理，可叠加第Ⅲ级。七、操作试验方法：１、按上图接线，检查压力表指示内部气体压力是否正常（≥ ０.22MPA）２、做交流耐压时短路杆插入孔Ｊ中，做直流泄漏试验，取出 短路杆。３、限流电阻配置：工频耐压每伏0.3～１欧：直流每伏５～１０欧，一般试验可不用。 ４、拆除被试品线引线，套管及器身脏污，必要时采用屏蔽措施。５、准备工作和措施就绪，空试一次设备。６、接上被试品，直流试验应用屏蔽线，以杂散泄漏。７、合上电源，控制箱（柜）电源批示绿灯亮。８、按下起动按钮，起动指示灯亮。９、对控制箱，顺时针均匀加电，注视电压表达到额定电压值。１０、持续规定耐压时间并注视电流表指示。１１、耐压时间到，注视ＫＶ表，迅速均匀降零。１２、做图２实验后用放电棒经电阻放电，然后直接接地放电。１３、高压部分可能被充电部位一一放电后，改变或拆除高压引线，及一切引线至此一次试验终止。八、注意事项１、试验设备的布置，对人身周围要有足够的距离。尽量避免在人员过道上布置设备及施高压引线。２、试验现场安装围栏、悬挂“止步、高压危险”标示牌。３、试验中高压引线要有支撑或牵引绝缘物。要有监护员，防止有人靠近和从底下穿过。４、直流高压试验中微安表在高位时，除有屏蔽盒外有过流自动保护装置以防止突发性击穿短路或放电时表烧坏。５、工频耐压试验：请注意验算设备容量是否足够，并应避免产生谐振。６、工作地线（高压尾、稳压电容末端接地线）与保护地线（操作箱外壳）应分开连接，并有良好的接地性能。７、试验中如有电源不规则摆动（如电焊）必然影响高压输出稳定，此时应停止试验查找原因排除。８、试验工作对气候（温度、湿度）的要求应符合试验规程要求，并作记录。９、高压测试工作要严格执行能源部颁发的工作规程有关规定。

朔州局放部放电测试仪生产定制

朔州试验变压器工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100~300mA时，可取0.5~1Ω/V(试验电压)；高压侧额定输出电流为1A以上时，可取1Ω/V(试验电压)。常用水电阻作为限流电阻，管子长度可按150kV/m考虑，管子粗细应具有足够的热容量(水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的阻值)。球间隙及保护电阻：当电压超过球间隙整定值时(一般取试验电压的110％~120％)，球间隙放电，对被试品起到保护作用。球间隙保护电阻可按1Ω/V(试验电压)选取。在工频耐压试验中，低电压侧测量电压(仪表电压)不是非常准确的，其原因是由于试验变压器存在着漏抗，在这个漏抗上必然存在着压降或容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时，被试品上的电压高于试验变压器的输出电压，也就是所谓容升现象。感应耐压试验时，试验变压器的漏抗必然存在着压降。为了准确测量被试品上所施加的电压，因此常在高压侧接入FRC阻容分压器来测量电压(见图6)。工频耐压试验操作注意事项(1) 试验人员应做好分工，明确相互间联系方法。并有专门人监护现场及观察试品状态。(2) 被试品应先清扫干净，并干燥，以免损坏被试品和试验带来的误差。(3) 对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙。(4)升压速度不能太快，并必须防止突然加压。例如调压器不在零位时突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。(5) 当电压升至试验电压时，开始计时，到1min后，迅速降压到1/3试验电压以下时，才能拉开电源。(6) 在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。(7) 耐压试验前后应测量绝缘电阻，检查绝缘情况。

<朔州>天正华意电气设备有限公司 朔州局放部放电测试仪生产定制

朔州试验变压器控制线路图：5－1：普通操作台线路图：如下六、试验现场布串激组合试验接图１、串级接线3UZC(C)—Ⅲ输入ZC(C)—ⅡTH ZC(C)—ⅠＴHＢ—操作台ZC（Ｃ）—Ⅰ—组试变ZC（Ｃ）—Ⅱ—第二组试变ZC（Ｃ）—Ⅲ—第三组试变△—绝缘支架２、概述为了方便电力系统的现场等级的试验，我们专们设计和生产用多台轻型试验变压器串激组合THYDQ系列试验设备。由于分散组合能力方便使用，故可适应现场多种需要。每个单元重量轻，运输和移动方便，使现场能顺利取得较高的试验电源。３、工作原理TH系列高压试验装置，除电压一级外，都在高压绕组中串绕激磁组。该绕组和后一级试验变压器初级线圈参数相同。由控制箱供给第Ⅰ级试验变压器绕组电源。第Ⅰ级高压绕组尾端和外壳接地，首端和第Ⅱ级试验变压器高压尾及外壳连接。由第Ⅰ 级串激抽头供给第Ⅱ级低压绕组的励磁电源，此时Ⅱ级试验变压器输出为第Ⅰ和第Ⅱ级输出叠加。同理，可叠加第Ⅲ级。七、操作试验方法：１、按上图接线，检查压力表指示内部气体压力是否正常（≥ ０.22MPA）２、做交流耐压时短路杆插入孔Ｊ中，做直流泄漏试验，取出 短路杆。３、限流电阻配置：工频耐压每伏0.3～１欧：直流每伏５～１０欧，一般试验可不用。 ４、拆除被试品线引线，套管及器身脏污，必要时采用屏蔽措施。５、准备工作和措施就绪，空试一次设备。６、接上被试品，直流试验应用屏蔽线，以杂散泄漏。７、合上电源，控制箱（柜）电源批示绿灯亮。８、按下起动按钮，起动指示灯亮。９、对控制箱，顺时针均匀加电，注视电压表达到额定电压值。１０、持续规定耐压时间并注视电流表指示。１１、耐压时间到，注视ＫＶ表，迅速均匀降零。１２、做图２实验后用放电棒经电阻放电，然后直接接地放电。１３、高压部分可能被充电部位一一放电后，改变或拆除高压引线，及一切引线至此一次试验终止。八、注意事项１、试验设备的布置，对人身周围要有足够的距离。尽量避免在人员过道上布置设备及施高压引线。２、试验现场安装围栏、悬挂“止步、高压危险”标示牌。３、试验中高压引线要有支撑或牵引绝缘物。要有监护员，防止有人靠近和从底下穿过。４、直流高压试验中微安表在高位时，除有屏蔽盒外有过流自动保护装置以防止突发性击穿短路或放电时表烧坏。５、工频耐压试验：请注意验算设备容量是否足够，并应避免产生谐振。６、工作地线（高压尾、稳压电容末端接地线）与保护地线（操作箱外壳）应分开连接，并有良好的接地性能。７、试验中如有电源不规则摆动（如电焊）必然影响高压输出稳定，此时应停止试验查找原因排除。８、试验工作对气候（温度、湿度）的要求应符合试验规程要求，并作记录。９、高压测试工作要严格执行能源部颁发的工作规程有关规定。
