通辽热继电器测试仪使用方法①、检漏试验用试验线把仪器的１端接至被试相(如A相)，仪器的2端接地或检漏继电器的外壳，打开仪器电源，此时仪器自带的大屏幕电阻表自动测试并显示此时的可调电阻值，根据下列表格所列的电压电阻对应关系调节试验电阻至所需值，如电压是120V时，若电阻表所示不是2KΩ可调节6至2KΩ，如电压是380V时调节6至3.5KΩ，电压等级660V/1140V时与此同理。127V 380V 660V 1140V 2KΩ 3.5KΩ 11KΩ 20KΩ 再次确认所调电阻值与电压等级相对应后，按下试验开关，此时电阻表自动自保退出自动测量状态，该端供电回路的检漏继电器应可靠动作并带动上一级开关跳闸。弹起试验开关后，电阻表又自动测量并显示试验时的电阻值。试验检漏其他两相时与此同理。②、检漏继电器闭锁保护试验检漏继电器动作后，把电阻器调至动作电阻的2倍，按下试验开关，此时合闸供电时应不能合闸，说明检漏继电器保护后闭锁性能良好。③、JY82型检漏继电器网路切断电阻值的整定按照①中所述接好线，按下仪器的电源开关，调节可调电阻(观察电阻表)至，按下试验开关检漏继电器应不动作，缓慢左转可调电阻旋钮直至保护动作，弹起试验开关，此时仪器内置的大屏幕电阻表自动测量并显示试验时的电阻值，如显示的电阻值与实际的电压等级相对应，

通辽热继电器测试仪当SF6密度继电器发出报警动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警回复值。超压值校验（升压，接点三）：给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压值。超压回复值校验（降压，接点三）：给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号后，开始缓慢匀速的给SF6密度继电器进行放气当继电器超压报警信号发出时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压回复值。报警值校验（降压，接点二）：在环境温度下，当SF6密度继电器内压力值高于报警回复值时，开始匀速缓慢放气，当SF6密度继电器发出报警信号时记录当时环境温度下的压力值，并换算到20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警值。闭锁值校验(降压，接点一)：给SF6密度继电器缓慢匀速进行放气，当SF6密度继电器发出闭锁信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁值。测量流程图如下：3.技术指标?环境温度：－20℃～60℃。?相对温度：不大于93％（25℃）。?工作电源：AC220V±15％，50Hz，或机内电池。?精 度：0.25级。?显示方式：320＊240彩色汉字液晶屏。?打印方式：针式微打。?测量压力范围：0～1.0MPa?测量温度范围：－30℃～＋100℃。?校验压力范围：20℃时标准压力0.1～0.99Mpa。?外形尺寸：372×267×135mm?仪器重量：约3.6Kg。

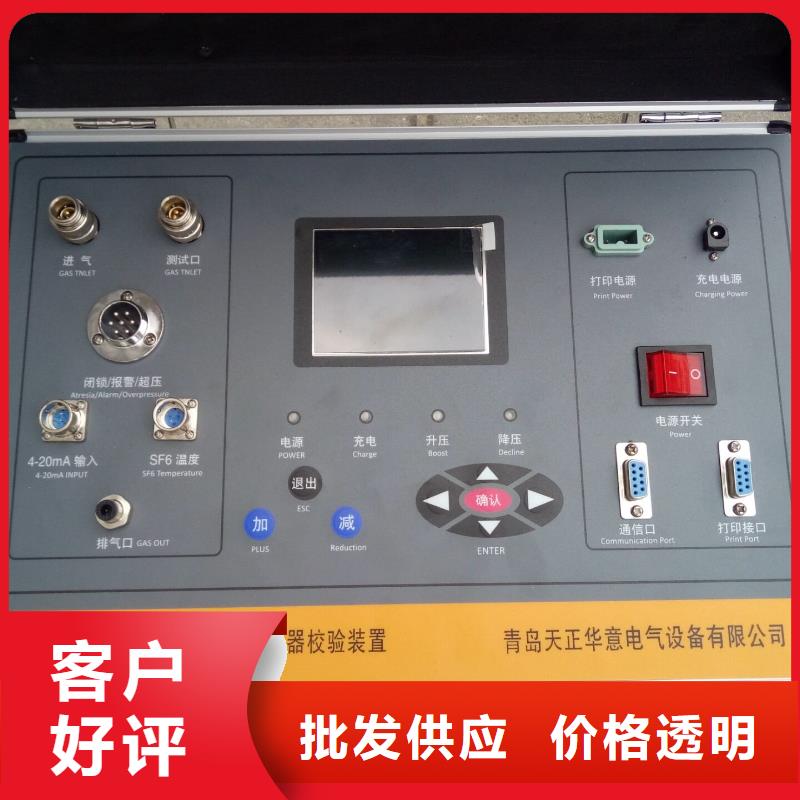

?通辽热继电器测试仪智能型密度继电器校验仪功能特点：1．密度继电器校验仪采用32位ARM单片机和TI公司的高速信号处理芯片进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高。2．配置了单色液晶屏和软键盘人机接口，操作简单、界面美观，所有参数及状态一目了然。3．自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了SF6气体密度继电器现场校验难的问题。4．所有测试过程自动由仪器完成，不用人工干预，避免了繁琐的人工气路调节操作。5．汉字报表式打印测试结果，并对试验结果进行智能分析。6．USB通讯接口可上传测试数据到计算机及USB拷贝接口可用U盘直接拷贝测试数据，同时能存储100次试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果。7．校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。8． 配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。9． 校验过程中不浪费SF6气体，测试成本低，对环境无污染。10．具有在线修改系统时钟的功能。11．具有在线修改系统压力功能，可以现场修正。12．核心元器件采用原装进口元件，性能可靠。13．能同时测试一组报警信号、二组闭锁信号。

通辽热继电器测试仪试验中仪器测试值是相对压力值吗？如何测试压力值密度继电器？答：本校验仪测试的压力值为相对压力值，当被校验的密度继电器其报警值、闭锁值及压力指示值用压力值表示时，应把压力值（MPa）减去0.1MPa转化为相对压力值。例如ABB公司的LTBl45D型SF6断路器(110KV)，其密度继电器报警值和闭锁值用压力值表示，分别为0.45±0.01MPa和0.43±0.01MPa，则对应的报警值和闭锁值的相对压力值分别为0.35±0.01MPa和0.33±0.01MPa。8.5、仪器如何充电？如何延长电池使用寿命？答：1、仪器内置充电器、充电指示灯及过充保护，通过220VAC±10％，仪器充足后，充电指示灯熄灭，一般电池充足后可连续5小时以上；2、电池是化学物品，长时间存放时，要求充足电，电池使用完后请及时充电，否则极易造成电池使用寿命大大缩短。8.6、允许误差大小和温度有关系吗？答：允许偏差受温度影响，因为密度继电器一般为波纹管式压力类仪表，其精度（或误差）与环境温度有关。计算公式（国标JB1226-99，JB1227-99）如下：

通辽热继电器测试仪使用方法①、检漏试验用试验线把仪器的１端接至被试相(如A相)，仪器的2端接地或检漏继电器的外壳，打开仪器电源，此时仪器自带的大屏幕电阻表自动测试并显示此时的可调电阻值，根据下列表格所列的电压电阻对应关系调节试验电阻至所需值，如电压是120V时，若电阻表所示不是2KΩ可调节6至2KΩ，如电压是380V时调节6至3.5KΩ，电压等级660V/1140V时与此同理。127V 380V 660V 1140V 2KΩ 3.5KΩ 11KΩ 20KΩ 再次确认所调电阻值与电压等级相对应后，按下试验开关，此时电阻表自动自保退出自动测量状态，该端供电回路的检漏继电器应可靠动作并带动上一级开关跳闸。弹起试验开关后，电阻表又自动测量并显示试验时的电阻值。试验检漏其他两相时与此同理。②、检漏继电器闭锁保护试验检漏继电器动作后，把电阻器调至动作电阻的2倍，按下试验开关，此时合闸供电时应不能合闸，说明检漏继电器保护后闭锁性能良好。③、JY82型检漏继电器网路切断电阻值的整定按照①中所述接好线，按下仪器的电源开关，调节可调电阻(观察电阻表)至，按下试验开关检漏继电器应不动作，缓慢左转可调电阻旋钮直至保护动作，弹起试验开关，此时仪器内置的大屏幕电阻表自动测量并显示试验时的电阻值，如显示的电阻值与实际的电压等级相对应，

通辽热继电器测试仪接通或断开充电电源时应先关闭仪表上的电源开头，否则有可能损坏仪器而不能正常的使用！！配有打印时请别在充电情况下打印，以避免因电源负载过大而损坏。长期不使用时2-3个月应充放电一次，以延长电池寿命。2、校验前应先确认被校表不带电源后在连接。3、本仪器属于精密仪器，在使用、运输过程中应避免强烈震动。4、本仪器自校功能的设计是为了便于中试人员或使用单位专业调校人员使用，如非专业人员使用此功能会影响仪器的精度。5、严禁使用带有杂质的气源6、测试管路中严禁进入油污8.常见问题解答8.1、实验前的准备工作？答：1、检查仪器电池是否有电，应及时充电。2、检查过滤接头，是否齐全。3、检查储气瓶内气体压力，不足时充好气，可以是SF6或N2，充气压力≤1.5MPa；8.2、如何给储气瓶充气？充到什么程度为宜？答：1、将随机配的减压阀接到气源钢瓶上，将充气接头连接到储气瓶上，通过随机配的充气管道与储气瓶直接相连，慢慢打开减压阀，开始充气，可以是SF6、N2等气体。2、储气瓶内压力一般可以充到1.5MPa；充一次气可以做几十次试验。8.3、如何打印测试结果？更换打印纸及色带？答：1、打印测试结果时，采用外接交流电，在历史查寻中直接打印即可。2、打印纸和色带是打印机的耗材，根据使用情况更换。打印机在面板上可以直接更换纸和色带。更换过程中，如有疑问可直接与打印机厂家(北京炜煌)联系或中有详细说明。

通辽热继电器测试仪保修条件本测试仪自发货之日起十二个月，用户若在严格遵守本公司规定的使用、运输、保管的条件下，发现问题本公司给予免费维修，终生维护。 SF6电气产品已广泛应用在电力部门、工矿企业，促进了电力行业的快速发展。如何保证SF6电气产品的可靠运行已成为电力部门的重要任务之一。SF6气体密度继电器是SF6电气开关的关键元件之一，它用来检测SF6电气设备本体中SF6气体密度的变化，它的性能好坏直接影响到SF6电气设备的可靠运行。安装于现场的SF6气体密度继电器因不经常动作，经过一段时期后常出现动作不灵活或触点接触不良的现象，有的还会出现温度补偿性能变差，当环境温度变化时容易导致SF6气体密度继电器误动作。因此原电力部制定了DL／T596—1996《电力设备性试验规程》。该试验规程规定：各SF6电气开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况来看，对现场的SF6气体密度继电器进行定期校验是防患于未然，保障电力设备可靠运行的必要手段之一。SF6气体密度继电器校验仪（以下简称校验仪），是一种智能化的SF6气体密度继电器校验仪器。该校验仪采用嵌入式微处理器，能对各种SF6气体密度继电器进行性能校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式工具。主要用于SF6气体产品的生产、维护与监测。特别适宜电力系统，为SF6电气产品的生产、运行、预试和维护提供方便。在密封容器中，一定温度下的SF6气体压力可代表SF6气体密度。

通辽热继电器测试仪设定检测次数:确定选择温度模式:系统34.1选择信号模式:单信号确定退出图４在该界面中，首先设置“检测次数”，有１、２、３三种选择。该选项用于设置充放气的循环次数。接下来的“选择温度模式”菜单用于选择系统采集温度的方式，有“系统”和“手动”两个选项。“系统”是指由系统自带的传感器感测环境温度；“手动”是指由用户用红外测试密度继电器的内部温度，然后手动输入。温度设置完成后进入“选择信号模式”菜单。该菜单有三个选项，分别是“单信号”，“单闭锁”和“双闭锁”。下面分别对三个选项进行详细说明。单信号：选择单信号时，只能有一个测试信号接入仪器，单报警、单闭锁１和单闭锁２任选其一，由物理连接决定，系统自动识别。单闭锁：选择单闭锁时，系统有两个测试信号接入仪器，其中必须有单报警，而单闭锁１和单闭锁２任选其一，此时系统同时测试两个信号。双闭锁：选择双闭锁时，三个信号必须同时接入系统，此时系统同时测试三个信号。设置完该界面的所有选项后进入主测试界面，如图５所示。＊＊年＊＊月＊＊日报警回复值报警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值 闭锁值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值2 闭锁值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000准备完毕… 开始存储打印退出图５外界气路均准备好以后，点击“开始”，系统会按前面设定的检测方式自动完成全部检测。

通辽热继电器测试仪适用范围 1、适用于各类型的低压电动机保护器、热继电器测试。 2、测试电动机保护器在运行状态下是否进行有效地保护。 3、适用于试验室对低压电动机保护装置的试验。 4、适用于生产电动机保护器厂家进行产品质量校验、出厂试验调试。 5、适用于各高校及科研机构的研发、试验、教学本测试仪是公司收集全国各地用户反馈信息及多年的实践经验研制而成的新一代测试仪器，主要用于对各种热继电器及电动机保护装置进行整定、校验。由于它设计合理，操作方便，输出功率大，被广泛用于电力系统、铁路、石化、冶金和矿山等企业的电气试验现场。通辽热继电器测试仪主要功能可长时间输出0～50A或0～500A电流 可定制10000A可同步测试热继电器、热电偶、电动机保护器的动作时间可同时串接若干只校验，提高工作效率二、主要技术指标电源输入：AC 380/220V 50Hz 三相四线额定功率： 1＊1KVA 3只仪表等级：0.5级输出电流：3×50A或3×500A（电流0----10000A可定制）外形尺寸：520＊360＊270mm重量：30kg
