铜仁电器综合试验台继电器综合测试台使用说明书青岛天正华意电气设备有限公司 一、简介：继电器综合测试台是青岛天正华意电气设备有限公司以《信号维护规则》为标准，根据用户提出要求，并结合当前现场实际应用要求，突破了以往继电器测试台的开关多，测试盒和测试步骤多的缺点，开发研制的新一代信号继电器综合测试台。它具有测试功能齐全、操作简单方便、测试精度高等特点，并可以完成插入式和非插入式继电器测试。是目前国内智能化的一款继电器测试台。本测试台采用数字式仪表读数，测试线圈电阻、接点电阻仪表直接读取测试结果，无需换算，测试一体化设计，只要将继电器插入调试盒插座即可，完全由电脑操作，达到只用鼠标选择继电器型号就可完成全部测试功能，无需记忆繁杂的测试步骤，就可轻松测试。设备维护简单方便，性能稳定，可靠。适用于各种型号继电器的检修和测试、出所验收，全自动、高精度、高测试速度一个插座测试所有继电器，电压调节采用工业PLC进行调节，无需人工调节，具有测试数据查询、打印等功能。为了更加直观的进行测试和检测、维修继电器，

<铜仁>天正华意电气设备有限公司 电器综合试验台铜仁来厂考察

铜仁电器综合试验台.测试台可对所有的AX系列继电器，电源屏系列继电器，传输继电器，时间继电器进行测试，同时可根据用户的具体需求进行功能扩展。6.大量采用数字模块，使整个测试及数据管理过程更加智能化，同时采用冗余容错技术，使测试台的测试过程更加稳定、准确。为了方便的用户实际试用，在台板上固定有一套数字万用表，参数如下：1）显示分辨率： 5.5 位分辨率2）测量参数：直流伏、交流伏、直流安、交流安、电阻、电容、频率、温度。3）直流电压范围：400mV~1000.00 V；准确度：0.025％RD＋0.002％FS4）电压交流范围：400 mV 至 750 V；准确度：3.0％ RDG ＋0.05％ FS5）电阻范围： 400Ω至 250MΩ 电流交流：范围：20 mA 至 10A，精度： 3％ RDG ＋ 0.05％ FS电流直流：范围：20 mA 至10 A，精度：0.250％ ＋ 0.007％ FS七、继电器的测试方法：1.将测试台电源线接好后，按下“电源通”按钮，使测试台通电，如果测试台测试完毕需要断电，按下“电源断”按钮即可。2.按下“电脑电源”，测试电脑上电。3.选择被测试信号继电器的型号，将被测继电器插在测试盒的继电器插座上。（测试盒上有两个测试插座，一个测试，另外一个备用，但不能同时插两台继电器）4.将测试盒用航空插头连接线盒测试台连接即可。5.打开电脑进入软件程序，选择测试继电器型号即可进行测试。

<铜仁>天正华意电气设备有限公司 电器综合试验台铜仁来厂考察

铜仁电器综合试验台 报表生成界面五、补充说明1.试验台面板上转换开关当拨到手动时（与测试软件单项手动测试不同），可通过电机运行启/停按钮控制被试电机的启停，电参数测试仪实时监视被试电机的电参数，可通过电参数仪上的按钮切换显示被试电机的各相电压，电流值，以及功率因数，并在测试软件中同步显示。2.试验台电机测试采用三相三线制，功率测量采用二表法，B相为基准，PB显示值为0.00W，A，C相显示值其中有一项可能为负，单独的PA或PC无意义，原理如下：UAB＊IA＋UCB＊IC＝（UA-UB）＊IA＋（UC-UB）＊IC＝UA＊IA＋UC＊IC＋UB＊(-IA-IC)＝ UA＊IA＋UC＊IC＋UB＊IBPA＝UAB＊IA，PC＝UCB＊ICP总＝PA＋PC3.软件测试结果中的“报警项”中，用测试项目的拼音简写标示：ZX：转向；NY：耐压；JY：绝缘；DZ：电阻；ZJ：匝间。4.对于匝间测试中的“面积”和“面积差”解释如下：2.1 面积比较如图2-1 所示，在任意指定的A～B 区间内对被测线圈测试波形面积进行(积分)计算，并与标准波形在此区间内的面积进行比较，用这两个波形面积的差异值与标准波形在此区间的面积的百分比作为判定依据，判定基准用百分比来设定。图2-1 面积比较示意图波形面积近似的与能量损失成正比，所以可以使用面积比较方法来判断线圈中的能量损耗，有效的检测线圈层间和匝间短路。2.2 面积差比较如图2-2 所示，在任意指定A～B 区间内对被测线圈测试波形和标准波形的Y 轴方向的差异值进行计算(积分计算的结果为A～B 区间内的阴影部分)和标准波形在此区间的面积比较，基准用百分比来设定。图2-2 面积差比较示意图面积差比较方法主要表现了电感量 L 的差异和能量的损耗，这个比较方法可以有效的检测标准线圈和被测线圈的电感量L 的差异。六、使用保养1、试验台必须放置于通风良好，无受潮及尘埃多，不受阳光强烈照射的场所 2、试验台由专人操作，严格执行用电规程和试验程序，确认试验电流，电压等级，严防损坏试品及设备，人员的人身3、仪器仪表定期校验，确保测量准确性

<铜仁>天正华意电气设备有限公司 电器综合试验台铜仁来厂考察
<铜仁>天正华意电气设备有限公司 电器综合试验台铜仁来厂考察

铜仁电器综合试验台附件：说明书一份。五、操作说明：5.1可靠连接设备的电源线，5.2可调电压测试：只需将被测试品连接到设备上面的插座，合上电源开关，按下总启动按钮，调节调压器观察电压表的读数至所需测试电压即可测试，在测试的同时，可调节设备面板上的电压显示转换开关，观察各相电压，但对测试输出没有影响。5.3直流电压测试：只需将被测试品连接到设备侧面的直流电压输出端子，合上电源开关，按下总启动按钮，调节调压器观察电压表的读数至所需测试电压即可测试， 5.5电流测试：只需将被测试品串入到设备侧面的电流输出端子和固定电压输出端子之间即，合上电源开关，按下总启动按钮，调节调压器观察电流表的读数至所需测试电流即可测试，三相电流的调节方法相同不需重复说明 7、注意事项：1.设备的电源输入线径必需满足要求；2.设备在安装时须设接地装置，并存放于干燥通风处；3.设备需具备一定专业知识者进行操作，且严格按照操作程序进行；4.在测试时由于室温的差异会给测量带来一定的误差，应根据实际室内室温对测试电流调整后在对被测试品进行校验；5.更换试品时请务必切断电源；6.设备闲置时请先切断电源；7.当设备出现故障时应先切断电源并请专业人员进行维修，请勿自行打开；

?铜仁电器综合试验台安装、调试所需的工具、零配件、管线等由乙方负责。甲方负责以下工作：?与乙方共同开箱检查货物是否齐全。?乙方安装设备和调试过程中给予配合和支持。B．设备验收设备验收分预验收和终验收两次进行，预验收在乙方进行，终验收在甲方进行。设备预验收：?乙方提前3天向甲方发出预验收书面邀请。?甲方负责酌情提供乙方各阶段需求数量的试机件。?乙方负责调试设备和工装，产品各项尺寸及性能指标等应符合图纸技术要求，单件加工时间达到节拍要求。?甲方按技术协议要求，对生产线及设备的外观、配置等项目一一进行验收。?预验收达到协议要求，甲方与乙方签订预验收纪要经双方代表签字后，预验收存在的问题乙方应立即整改、改进；整改完成后，提交书面报告给甲方，经甲方书面同意后，乙方才能包装设备发运到甲方，预验收的所有试机件随机包装交还甲方。?对于前期方案中没有提及的优化方案，需经双方共同协商后解决。设备终验收：?检查预验收遗留问题是否按初验收纪要的要求予以解决和改进。?甲方负责提供终验收的试机件。?乙方负责调试设备和工装，按要求连续生产一周。。?终验收标准参照预验收标准，验收时间（包括开箱、安装、调试等）双方协商解决。?设备终验收合格，双方签订终验收纪要认可，乙方才能向甲方交货。C．技术培训乙方负责对甲方的操作人员及维修人员进行免费培训，技术培训分预培训和终培训二次进行。预培训?培训地点在甲方工厂，日期与设备预验收同时进行或另行安排。?

<铜仁>天正华意电气设备有限公司 电器综合试验台铜仁来厂考察

铜仁电器综合试验台 信号继电器智能综合测试台是青岛天正华意电气设备有限公司以《信号维护规则》为标准，根据用户提出要求，并结合当前现场实际应用要求，突破了以往继电器测试台的开关多，测试盒和测试步骤多的缺点，开发研制的新一代信号继电器综合测试台。它具有测试功能齐全、操作简单方便、测试精度高等特点，并可以完成插入式和非插入式继电器测试。是目前国内智能化的一款继电器测试台。本测试台采用数字式仪表读数，测试线圈电阻、接点电阻仪表直接读取测试结果，无需换算，测试一体化设计，只要将继电器插入调试盒插座即可，完全由电脑操作，达到只用鼠标选择继电器型号就可完成全部测试功能，无需记忆繁杂的测试步骤，就可轻松测试。设备维护简单方便，性能稳定，可靠。适用于各种型号继电器的检修和测试、出所验收，全自动、高精度、高测试速度一个插座测试所有继电器，电压调节采用工业PLC进行调节，无需人工调节，具有数据库管理系统，可对继电器进行到位管理、台账管理、测试数据查询、打印特性标签和条码等。

<铜仁>天正华意电气设备有限公司 电器综合试验台铜仁来厂考察

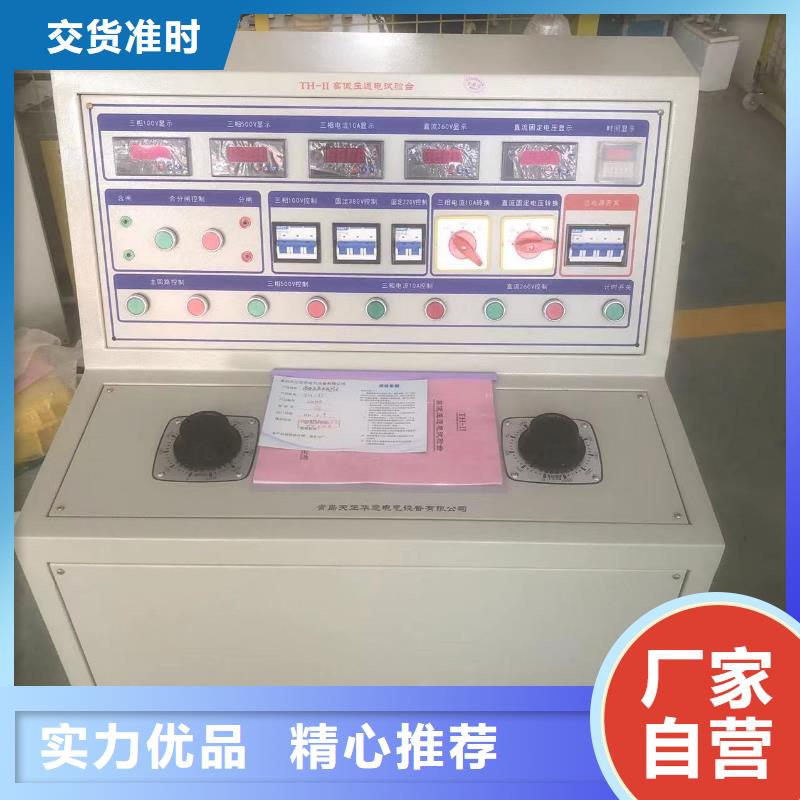

铜仁电器综合试验台TH-II成 套 设 备 综 合 测 试 台使用说明书青岛天正华意电气设备有限公司一、公司简介：青岛天正华意电气设备有限公司是一家专业从事电气技术研究、电器校验台制作、仪器仪表开发、微型计算机技术应用的高新技术企业，公司自创办以来，采用先进的管理方式，注重新产品的开发和高新技术的应用，所生产的产品一直以的品质和的售后服务而享誉业内。二、产品概述：TH-II型成套设备综合测试台（以下简称测试台）是我公司根据相应的标准和用户的特殊要求而开发的一种新型测试台，本测试台由调压器、电流表、电压表、电压表、按钮指示灯等新型元器件组合而成，可供成套设备生产厂家或有关质检部门成套设备的综合特性进行综合测量和签定分析。三、设备工作环境：1、周围环境温渡上限不超过45℃；2、周围环境温渡下限不低于-5℃；3、相对湿度20％—80％；4、电源输入线径≥2.5㎜2；5、设备周围应无强烈的机械振动冲击，无大量灰尘及腐蚀性气体，无强烈的电磁干扰及其它辐射干扰。四、技术参数：4.1提供可调电压：三相AC0-500V连续可调； 4.2提供的直流电压：单相DC：0-220V；连续可调4.3提供的交流电压：单相AC：0-220V；连续可调4.4提供的测试电流：单相：AC：0-25A；连续可调4.5提供固定式380V输出。

<铜仁>天正华意电气设备有限公司 电器综合试验台铜仁来厂考察
<铜仁>天正华意电气设备有限公司 电器综合试验台铜仁来厂考察

铜仁电器综合试验台继电器综合测试台使用说明书青岛天正华意电气设备有限公司 一、简介：继电器综合测试台是青岛天正华意电气设备有限公司以《信号维护规则》为标准，根据用户提出要求，并结合当前现场实际应用要求，突破了以往继电器测试台的开关多，测试盒和测试步骤多的缺点，开发研制的新一代信号继电器综合测试台。它具有测试功能齐全、操作简单方便、测试精度高等特点，并可以完成插入式和非插入式继电器测试。是目前国内智能化的一款继电器测试台。本测试台采用数字式仪表读数，测试线圈电阻、接点电阻仪表直接读取测试结果，无需换算，测试一体化设计，只要将继电器插入调试盒插座即可，完全由电脑操作，达到只用鼠标选择继电器型号就可完成全部测试功能，无需记忆繁杂的测试步骤，就可轻松测试。设备维护简单方便，性能稳定，可靠。适用于各种型号继电器的检修和测试、出所验收，全自动、高精度、高测试速度一个插座测试所有继电器，电压调节采用工业PLC进行调节，无需人工调节，具有测试数据查询、打印等功能。为了更加直观的进行测试和检测、维修继电器，

<铜仁>天正华意电气设备有限公司 电器综合试验台铜仁来厂考察 <铜仁>天正华意电气设备有限公司

铜仁电器综合试验台如果设置过短，可能会出现断路器拒分拒合现象。当选择电保持，做重合闸实验时储能时间为每次重合闸的间隔时间。时间设置范围为0.01s-999.99s，磨合次数设置范围为0-999999次。 3、选择磨合方式：按“↑”“↓”选择“参数设置” 如图4。，再按“确定” 进入图5，按“↑”“↓”选择“磨合方式”，再按“确定”键，进入图7，选择“合—分”磨合或“重合闸”磨合 。图8图94、选择输出方式：按“↑”“↓”选择“输出方式” 如图4。再按“确定”键，进入图8电保持为继电器模式，只有一个合闸线圈，通电合闸断电分闸。机械保持为常规断路器模式，合分闸各一个线圈，合闸线圈通电合闸，分闸线圈通电分闸。5、辅助设置： 按“↑”“↓”选择“辅助设置” 如图4。再按“确定”键，进入图9，选择对应的方式检测常开：当选择检测常开时，辅助开关状态接线应接到常开触点。当常开触点故障时系统报警并停止测试，关闭所有输出。检测常闭：当选择检测常闭时，辅助开关状态接线应接到常闭触点。当常闭触点故障时系统报警并停止测试，关闭所有输出。都不检测：当选择都不检测时，辅助开关状态接线可不接，悬空。检测辅助开关功能失效。图10 图116、计数清零：按“↑”“↓”选择“计数清零” 如图4。再按“确定”键，进入图10由于磨合次数断电自动保存，如上次没有磨合完，磨合次数不为零，如需从零开始磨合，需重新计数清零，当一次磨合结束后系统自动清零。 、开始磨合：开始磨合前，需接好测试线，调整好电压值，先按“合/分”键，看能否正常动作，并观察显示屏的状态是否合开关状态一致。需要储能的断路器，先按“储能”键，保证能正常储能。按“↑”“↓”选择“开始磨合” 如图4。再按“确定”键，进入图11。，确定设置没有问题，选 “开始”进行磨合，如图12。需要暂停按“确定”键。

铜仁电器综合试验台测试台可对所有的AX系列继电器，电源屏系列继电器，传输继电器，时间继电器，交流灯丝转换继电器动态继电器进行测试，同时可根据用户的具体需求进行功能扩展。6.大量采用数字模块，使整个测试及数据管理过程更加智能化，同时采用冗余容错技术，使测试台的测试过程更加稳定、准确。七、继电器的测试方法：1.将测试台电源线接好后，按下“电源通”按钮，使测试台通电，如果测试台测试完毕需要断电，按下“电源断”按钮即可。2.选择被测试信号继电器的型号，将被测继电器插在测试盒的继电器插座上。（测试盒上有两个测试插座，一个测试，另外一个备用，但不能同时插两台继电器）3.将测试盒用航空插头连接线盒测试台连接即可。4.打开电脑进入软件程序，选择测试继电器型号即可进行测试。 八、继电器测试软件使用说明：1.在电脑桌面上找到继电器测试程序，用鼠标双击，输入密码即可进入测试界面。（密码默认为000000）2.选择要测试的继电器型号，在界面的左下角点击进入即可。选好之后点击“确定”，就可以进入测试界面。
