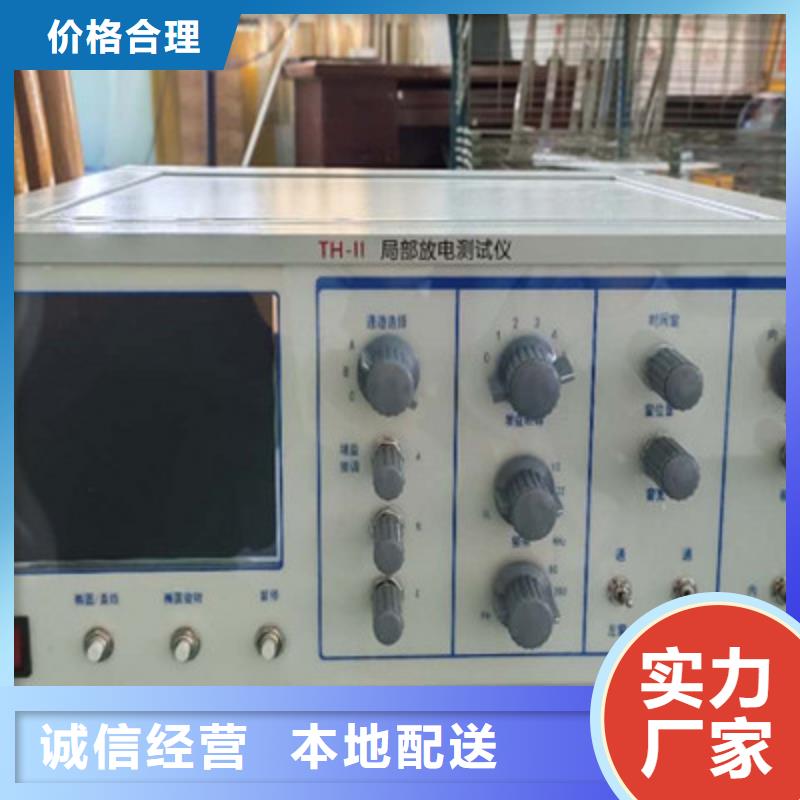

威海工频高压局放试验装置 局部放电测试电路的三种基本接法及优缺点。并联法）串联法 平衡法（1）标准试验电路，又称并联法。适合于必须接地的试品。其缺点是高压引线对地杂散电容并联在 CX上，会降低测试灵敏度。（2）接法的串联法，其要求试品低压端对地浮置。其优点是变压器入口电容、高压线对地杂散电容与耦合电容CK并联，有利于提高试验灵敏度。缺点是试样损坏时会损坏输入单元。（3）平衡法试验电路：要求两个试品相接近，至少电容量为同一数量级其优点是外干扰强烈的情况下，可取得较好抑制干扰的效果，并可变压器杂散电容的影响，而且可做大电容试验。缺点是须要两个相似的试品，且当产生放电时，需设法判别是哪个试品放电。值得提出的是：由于现场试验条件的限制（找到两个相似的试品且要保证一个试品无放电不太容易），所以在现场平衡法比较难实现，另外，由于采用串联法时，如果试品击穿，将会对设备造成比较大的损害，所以出于对设备保护的想法，在现场试验时一般采用并联法。

威海工频高压局放试验装置 局部放电测试当中应该注意的问题1、实验前，试品的绝缘表面（尤其是高压端）应作清洁化处理2各连接点应接触良好，尤其是高压端不要留下尖锐的接点，高压导线应尽可能粗以防电晕，可用蛇皮管。输入单元要尽量靠近试品，而且接地要可靠，接地线用编织铜带。主机也须接地，以保证。试验回路尽可能紧凑。即高压连线尽可能短，试验回路所围面 积尽可能小。在进行110KV及以上等级的局放试验时，试品周围的悬浮金属物体应妥善接地。6、考虑到油浸式试品局部放电存在滞后效应，因此在局放试验前几小时，不要对试品施加超过局部放电试验电压的高电压。校正脉冲发生器后盖板，装入电池，盖好盖板。将输出红黑两个端子接上导线，红端子上的导线尽量且靠近试品的高压端，黑端导线接试品和低压端，将校正电量开关置于合适的位置，即可校正，频率可在1KHz附近调节，面板上电压表指示机内电源的情况，一般指示8V以上才能保证工作，低于8V则需调换电池。

<威海>天正华意电气设备有限公司 威海局部放电查找仪价格低交货快

威海工频高压局放试验装置 校正脉冲发生器予以校正。注意：方波测量盒应尽量靠近试品的高压端。红端子引线接高压端。然后调节放大器增益调节，使该注入脉冲高度适当（示波屏上高度2cm以下），使数字表读数值与注入的已知电量相符。调定后放大器细调旋钮的位置不能再改变，需保持与校正时相同。校正完成后必须去掉校正方波发生器与试验回路的连接。（3）测试操作：接通高压试验回路电源，零标开关至“通”位置，缓缓升高试验电压，椭圆上出现两个零标脉冲。旋转“椭圆旋转”开关，使椭圆旋转到预期的放电处于有利于观测的位置，连续升高电压，注意次出现的持续放电，当放电量超过规定的值时的电压即为局部放电起始电压。在规定的试验电压下，观测到放电脉冲信号后，调节放大器粗调开关（注意：细调旋钮的位置不能再变动），使显示屏上放电脉冲高度在0.2~2cm之间（数字电压表上的PC读数有效数字不能超过120.0），超过120至需要降低增益档测量。注意：本仪器使用数字表显示放电量，其满度值定为100超过该值即为过载，不能保证精度，超过该值需拨动增益粗调开关转换到低增益档。试验过程中常会发现有各种干扰，对于固定相位的干扰，可用时间窗装置来避开。合上开关用一个或两个时间窗，并调节门宽位置来改变椭圆上加亮区域（黄色）的宽度和位置，使其避开干扰脉冲之处，用时间窗装置可以分别测量产生于两个半波内的放电量。三倍频感应法的试验步骤：将高频电源接入仪器后面板的高频电源插座，并将电源开关置于“开”的位子，其他试验方式同前试验。

威海工频高压局放试验装置 此后，随着外施电压U(t)经过峰值Um后减小，外施电压在气泡中建立反方向电场，由于气泡中残存的内电场电压方向与外电场方向相反，故外施电压须经(Us＋Ur))的电压变化，才能使气泡上的电压达到击穿电压Vc，(假定正、负方向击穿电压Vc相等)，产生一次局部放电。放电很快熄灭，气泡中电压瞬时降到残余电压Vr(也假定正、负方向相同)。外施电压继续下降，当再下降(Us-Ur)时，气泡电压就又达到Vc从而又产生一次局部放电。如此重复上述过程，直到外施电压升到反向蜂值一Um的增量Δ不足以达到(Us-Ur)为止。外施电压经过一Um峰值后，气泡上的外电场方向又变为正方向，与气泡残余电压方向相反，故外施电压又须上升(Us＋Ur)产生第—次放电，熄灭后，每经过Us—Ur的电压上升就产生一次放电，重复前面所介绍的过程。如图1—2所示。

<威海>天正华意电气设备有限公司 威海局部放电查找仪价格低交货快

威海工频高压局放试验装置中高频工业设备的干扰图形。（图5—13）波形特点：连续发生，仅出现在电源波形的半周内。原因：感应加热装置和频率接近检测频率的超声波发生器等。（11）铁芯磁饱和谐波的干扰图形波形特点：较低频率的谐波振荡，出现在两个半周上，幅值随试验电压升高而增大，不加电压时消失，有重现性。原因：试验系统各种铁芯设备（试验变压器、滤波电抗器、隔离变压器等）磁饱和产生的谐振。电极在电场方向机械移动的干扰图形。（图 5—15）波形特点：仅在试验电压的半周（正或负）上出现的与峰值对称的两个放电响应，幅值相等，而脉冲方向相反，起始电压时两个脉冲在峰值处靠得很近，电压升高时逐渐分开，并可能产生新的脉冲讯号对。原因：电极的部分（尤其是金属箔电极）在电场作用下运动。漏电痕迹和树枝放电波形特点：放电讯号波形与一般典型图象均不符合，波形不规则不确定。原因：玷污了的绝缘上漏电或绝缘局部过热而致的碳化痕迹或树枝通道。在放电测试中必须保证测试回路中其它元件（试验变压器、阻塞线圈、耦合电容器、电压表电阻等）均不放电，常用的办法是用与试品电容数量级相同的无放电电容或绝缘结构取代试品试验，看看有无放电。了解了各种放电类型的波形特征，来源以及识别干扰后就可按具体情况采取措施排除干扰和正确地进行放电测量了。

<威海>天正华意电气设备有限公司
威海局部放电查找仪价格低交货快 <威海>天正华意电气设备有限公司

威海工频高压局放试验装置 局放理论概述在开始我们的实验以前，我们首先应该对局部放电有个初步的了解，为什么要测量局部放电？局部放电有什么危害？怎样准确测量局部放电？有了上述理论基础可以帮助我们理解测量过程中的正确操作。一、局部放电的定义及产生原因在电场作用下，绝缘系统中只有部分区域发生放电，但尚未击穿，（即在施加电压的导体之间没有击穿）。这种现象称之为局部放电。局部放电可能发生在导体边上，也可能发生在绝缘体的表面上和内部，发生在表面的称为表面局部放电。发生在内部的称为内部局部放电。而对于被气体包围的导体附近发生的局部放电，称之为电晕。由此 总结一下局部放电的定义，指部分的桥接导体间绝缘的一种电气放电，局部放电产生原因主要有以下几种

<威海>天正华意电气设备有限公司
<威海>天正华意电气设备有限公司 威海局部放电查找仪价格低交货快
<威海>天正华意电气设备有限公司 威海局部放电查找仪价格低交货快

威海工频高压局放试验装置 抗干扰措施和局部放电图谱简介对于局部放电实验我们怕的就是干扰，下面简单介绍一下实验中可能遇到的干扰以及抗干扰的方法：（一）测量的干扰分类干扰有来自电网的和来自空间的。按表现形式分又分为固定的和移动的。主要的干扰源有以下一些：①悬浮电位物体放电，通过对地杂散电容耦合②外部电晕③可控硅元件在邻近运行④继电器，接触器，辉光管等物品⑤接触不良⑥无线电干扰⑦荧光灯干扰⑧电动机干扰⑨中高频工业设备（二）抗干扰方法采用带调压器，隔离变压器和滤波器的控制电源设置屏蔽室，可只屏蔽试验回路部分可靠的单点接地，将试验回路系统设计成单点接地结构，接地电阻要小，接地点要与一般试验室的地网及电力网中线分开。采用高压滤波器用平衡法或桥式试验电路利用时间窗，使固定相位干扰处于亮窗之外采用较窄频带，或用频带躲开干扰大的频率范围在高压端加装高压屏蔽罩或半导体橡胶帽以防电晕干扰试验电路远离周围物体，尤其是悬浮的金属固体！（三）初做实验者对波形辨认还是有一定困难的，下面就简单介绍一 放电类型和干扰的初步辩认：1． 典型的内部气泡放电的波形特点：(图 5—01)A．放电主要显示在试验电压由零升到峰值的两个椭圆象限内。B．在起始电压Ui时，放电通常发生在峰值附近，试验电压超过Ui时，放电向零相位延伸。C．两个相反半周上放电次数和幅值大致相同（相差至3：1）。D．放电波形可辩。E．q与试验电压关系不大，但放电重复率n随试验电压上升而加大。F．局部放电起始电压Ui和熄灭电压Ue基本相等。G．放电量q与时间关系不大。H．如果放电量随试验电压上升而增大，并且放电波形变得模糊不可分辨，则往往是介质内含有多种大小气泡，或是介质表面放电。如果除了上述情况，而且放电幅值随加压时间而迅速增长（可达100倍或更多），则往往是绝缘液体中的气泡放电，典型例子是油浸纸电容器的放电。

<威海>天正华意电气设备有限公司 威海局部放电查找仪价格低交货快

威海工频高压局放试验装置 下面介绍一些主要视为干扰或非正常放电的情况：（1）悬浮电位物体放电波形特点：在电压峰值前的正负半周两个象限里出现幅值。脉冲数和位置均相同，成对出现。放电可移动，但它们间的相互间隔不变，电压升高时，根数增加，间隔缩小，但幅值不变。有时电压升到一定值时会消失，但降至此值又重新出现。原因：金属间的间隙产生的放电，间隙可能是地面上两个独立的金属体间（通过杂散电容耦合）也可能在样品内，例如屏蔽松散。 （图 5—04）（2）外部电晕放电波形特点：起始放电仅出现在试验电压的一个半周上，并对称地分布在峰值两侧。试验电压升高时，放电脉冲数急剧增加，但幅值不变，并向两侧伸展。 原因：空气中高压或边缘放电。如果放电出现在负半周，表示处于高压，如果放电出现在正半周则处于地电位。(图5—05)（3）液体介质中的电晕放电波形特点： （图 5—06）放电出现在两个半周上，对称地分布在峰值两侧。每一组放电均为等间隔，但一组幅值较大的放电先出现，随试验 电压升高而幅值增大，不一定等幅值；一组幅值小的放电幅值相等，并且不随电压变化。原因：绝缘液体中或边缘放电。如一组大的放电出现在正半周，则处于高压；如出现在负半周，则地电位。

<威海>天正华意电气设备有限公司 威海局部放电查找仪价格低交货快

威海工频高压局放试验装置 局放理论概述在开始我们的实验以前，我们首先应该对局部放电有个初步的了解，为什么要测量局部放电？局部放电有什么危害？怎样准确测量局部放电？有了上述理论基础可以帮助我们理解测量过程中的正确操作。一、局部放电的定义及产生原因在电场作用下，绝缘系统中只有部分区域发生放电，但尚未击穿，（即在施加电压的导体之间没有击穿）。这种现象称之为局部放电。局部放电可能发生在导体边上，也可能发生在绝缘体的表面上和内部，发生在表面的称为表面局部放电。发生在内部的称为内部局部放电。而对于被气体包围的导体附近发生的局部放电，称之为电晕。由此 总结一下局部放电的定义，指部分的桥接导体间绝缘的一种电气放电，局部放电产生原因主要有以下几种

<威海>天正华意电气设备有限公司

威海工频高压局放试验装置 手持式超声波局部放电巡检定位仪使用指导超声波探伤仪绝缘子故障远距离检测技术长期以来是国内外专家研究的重点课题，由于受电子元器件技术限制，其灵敏度一直达不到供电系统使用要求，随着现代电子元器件技术的突飞猛进，其灵敏度的瓶颈得以突破，我公司在国内外专家研究的基础上，采用先进的进口元器件，研制成功了TH-60手持式超声波局部放电巡检定位仪，填补了国内绝缘子故障远距离测试的技术空白。该仪器质量、性能完全超越国外同类产品。本仪器主要用于绝缘子高压线路及供电设备远距离巡检，预知潜在故障，检测绝缘子运行状况（绝缘子低阻故障，闪络故障，污染故障），避免逐个上杆（或铁塔）检查，避免大面积检修和擦拭绝缘子。亦可检测高压接头放电，高压开关放电，电晕放电，节省人力，物力。该仪器具有重量轻，携带方便，不受环境限制，操作简便等特点。TH-60手持式超声波局部放电巡检定位仪是供电系统保障正常供电，提高经济效益的理想检测仪器。瓷质绝缘子正常运行中，由于其绝缘电阻很高，泄漏电流极小，本身不产生任何物理变化及高频杂音；当其绝缘电阻下降后，泄漏电流增大，由于绝缘子本身材质决定会发出高频杂音，TH-60手持式超声波局部放电巡检定位仪收到这种高频杂音后，经内部电路及微电脑处理，有液晶显示的数字大小及耳机听到这种声音后可判断此绝缘子的劣化程度。

威海工频高压局放试验装置 概述TH-2020智能局部放电检测仪是我公司推向市场的新一代数字智能仪器，该仪器在原有产品TH-2002、TH-2006局放仪的基础上采用嵌入式ARM系统作为中央处理单元，控制12位分辨率的高速模数转换芯片进行数据采集，将采集到的数据存放在双端口RAM中。实现从模拟到数字的跨越。使用26万色高分辨率-LCD数字液晶显示模组实时显示放电脉冲波形，配备VGA接口，可外接显示器。与传统的模拟式示波管显示局部放电检测仪相比有以下特点：1.彩色显示器，双色显示波形，更清晰直观；2.可锁定波形，更方便仔细查看放电波形细节；3.自动测量并显示试验电源时基频率，无需手动切换；4.配备VGA接口，可外接大尺寸显示器；5.与示波管相比寿命更长。6.具有波形锁定、打印试验报告功能本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。本仪器是电力部门、制造厂家和科研单位等广泛使用的局部放电测试仪器。

威海工频高压局放试验装置 手持式超声波局部放电巡检定位仪使用指导超声波探伤仪绝缘子故障远距离检测技术长期以来是国内外专家研究的重点课题，由于受电子元器件技术限制，其灵敏度一直达不到供电系统使用要求，随着现代电子元器件技术的突飞猛进，其灵敏度的瓶颈得以突破，我公司在国内外专家研究的基础上，采用先进的进口元器件，研制成功了TH-60手持式超声波局部放电巡检定位仪，填补了国内绝缘子故障远距离测试的技术空白。该仪器质量、性能完全超越国外同类产品。本仪器主要用于绝缘子高压线路及供电设备远距离巡检，预知潜在故障，检测绝缘子运行状况（绝缘子低阻故障，闪络故障，污染故障），避免逐个上杆（或铁塔）检查，避免大面积检修和擦拭绝缘子。亦可检测高压接头放电，高压开关放电，电晕放电，节省人力，物力。该仪器具有重量轻，携带方便，不受环境限制，操作简便等特点。TH-60手持式超声波局部放电巡检定位仪是供电系统保障正常供电，提高经济效益的理想检测仪器。瓷质绝缘子正常运行中，由于其绝缘电阻很高，泄漏电流极小，本身不产生任何物理变化及高频杂音；当其绝缘电阻下降后，泄漏电流增大，由于绝缘子本身材质决定会发出高频杂音，TH-60手持式超声波局部放电巡检定位仪收到这种高频杂音后，经内部电路及微电脑处理，有液晶显示的数字大小及耳机听到这种声音后可判断此绝缘子的劣化程度。
